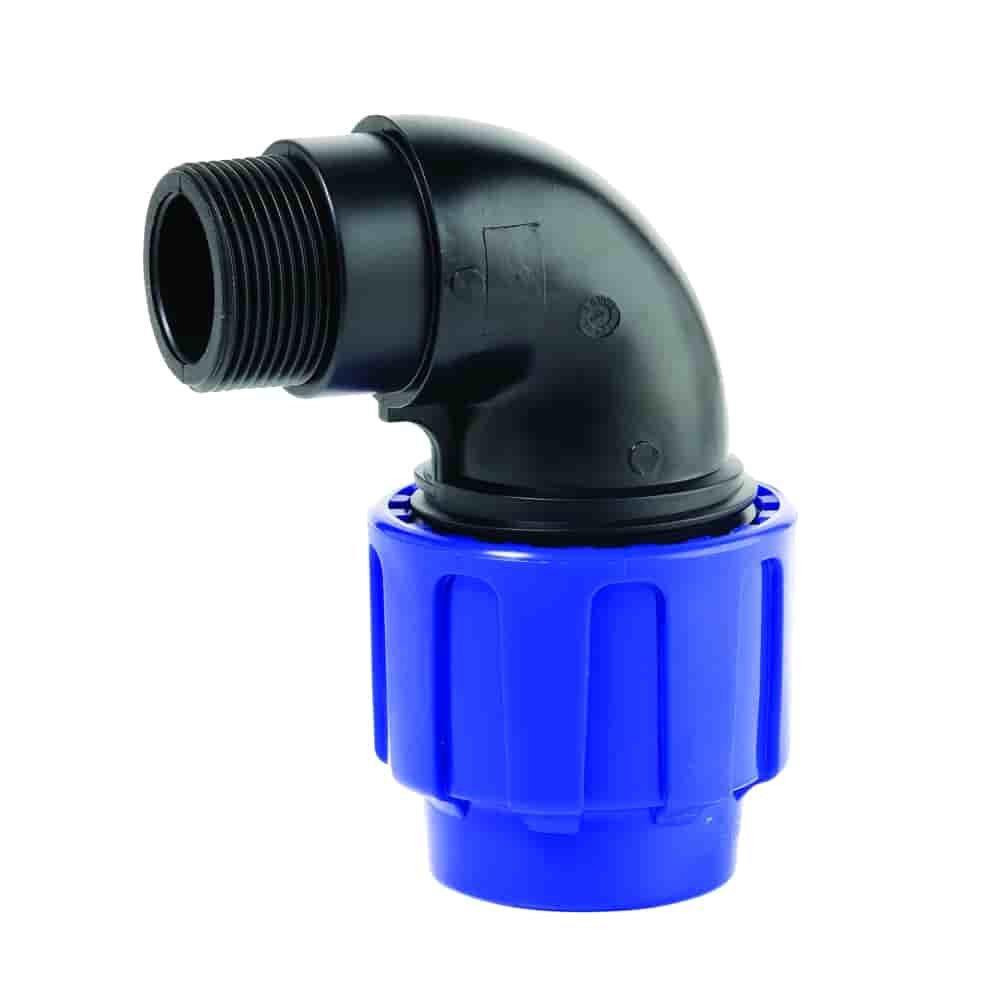

Cepex PE-Rohr-Verschraubung 25 mm, 90°-Winkel mit 3/4-Zoll-Außengewinde aus PP
Info zu diesem Artikel:
- 25 mm Rohrdurchmesser – passend für PE-Rohre
- 3/4 Zoll Außengewinde – Anschluss ans Innengewinde
- 90°-Winkel – führt die Leitung um Ecken
- PP – schlag- und rissfestes Material
- EPDM-O-Ring – dichtet bei Druckwechseln ab
| Marke: | Cepex |
Es gibt noch keine Fragen
Stellen Sie eine Frage, um mehr über das Produkt zu erfahrenBewertungen (4)

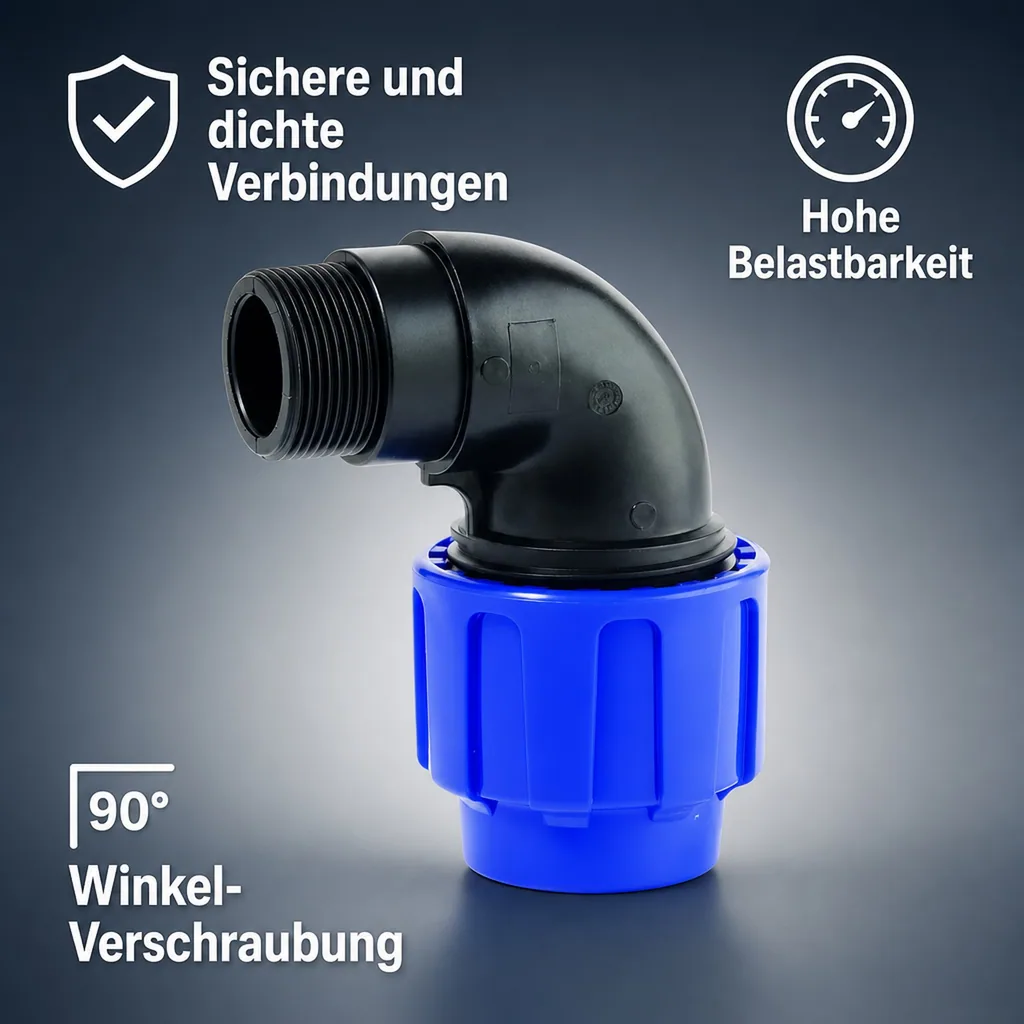

PE-Rohr-Verschraubung 25 mm für den 90°-Anschluss
Die PE-Rohr-Verschraubung 25 mm verbindet ein PE-Rohr mit 25 mm Außendurchmesser im 90°-Winkel mit einem 3/4-Zoll-Außengewinde. Das Klemmfitting von Cepex ist für Druckrohrsysteme in Trinkwasserversorgung, Bewässerung und Druckluft ausgelegt. So lässt sich die Leitung an ein passendes Innengewinde anschließen und um Ecken führen. Körper, Überwurfmutter und Klemmring bestehen aus Polypropylen (PP), der O-Ring aus EPDM. Der Rohrdurchmesser und das passende Gegengewinde sind die entscheidenden Anschlussmaße.
Material und Dichtung

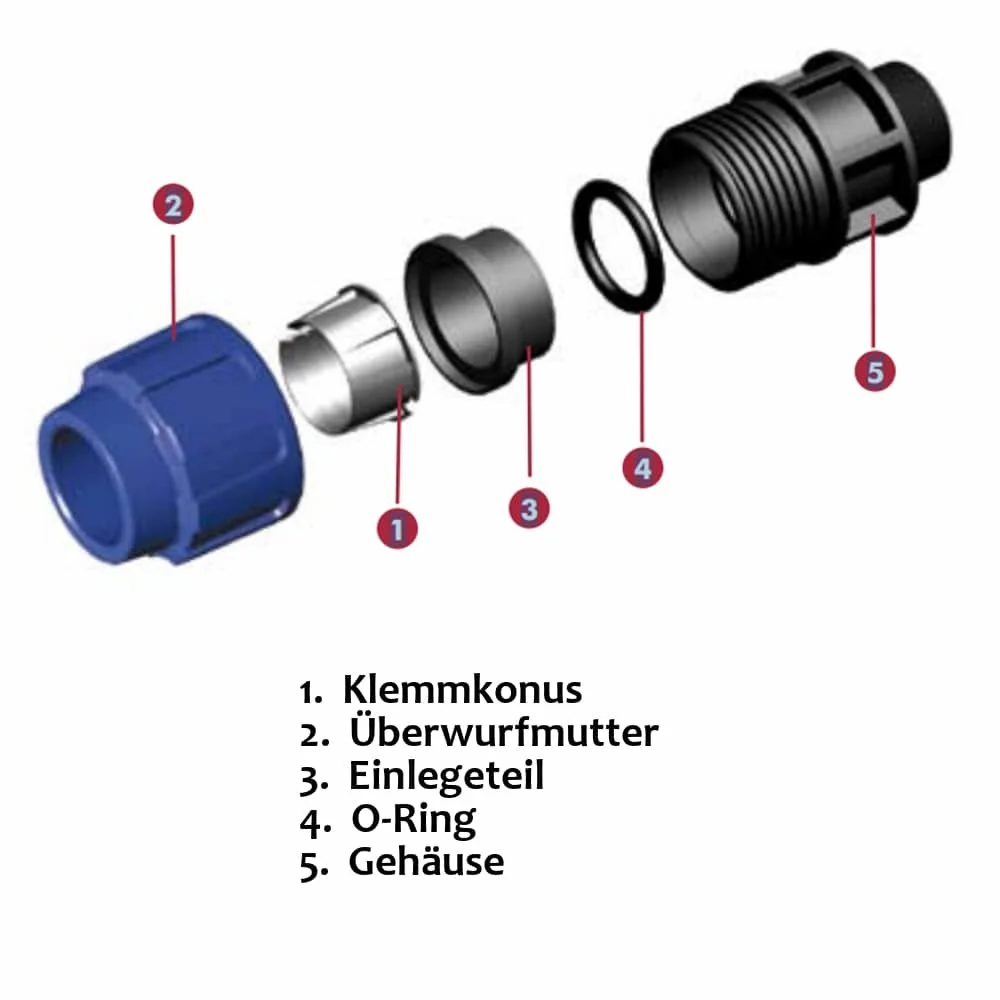

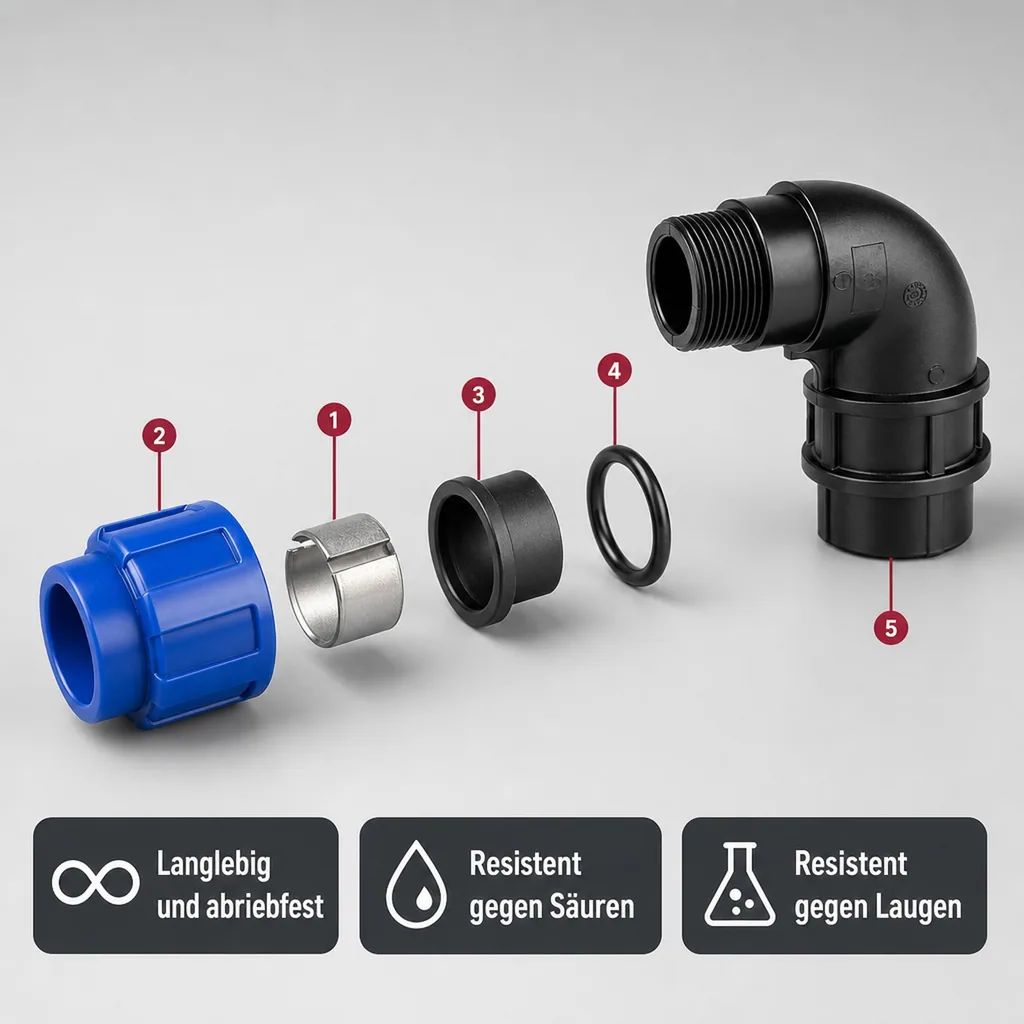

Körper, Überwurfmutter und Klemmring bestehen aus Polypropylen (PP), der O-Ring aus EPDM. Polypropylen ist schlag- und rissfest, langlebig, rostfrei und alterungsbeständig; auch Feuchtigkeit führt nicht zu Rost. Das Fitting zeigt auch nach langer Nutzung nur geringe Abnutzung.
Der EPDM-O-Ring dichtet das Rohr zuverlässig ab, auch bei Druckwechseln. Das PP-Material widersteht Säuren, Alkalien, Salzen und vielen organischen Lösungen und eignet sich damit auch für Anwendungen in Industrie und Landwirtschaft. Die Montage gelingt in wenigen Schritten und spart Zeit bei der Installation.
Einsatz und Montage
Das Klemmfitting eignet sich für Druckrohrsysteme in der Trinkwasserversorgung, Bewässerung und Druckluft sowie für Schwimmbadtechnik und industrielle Prozessleitungen.

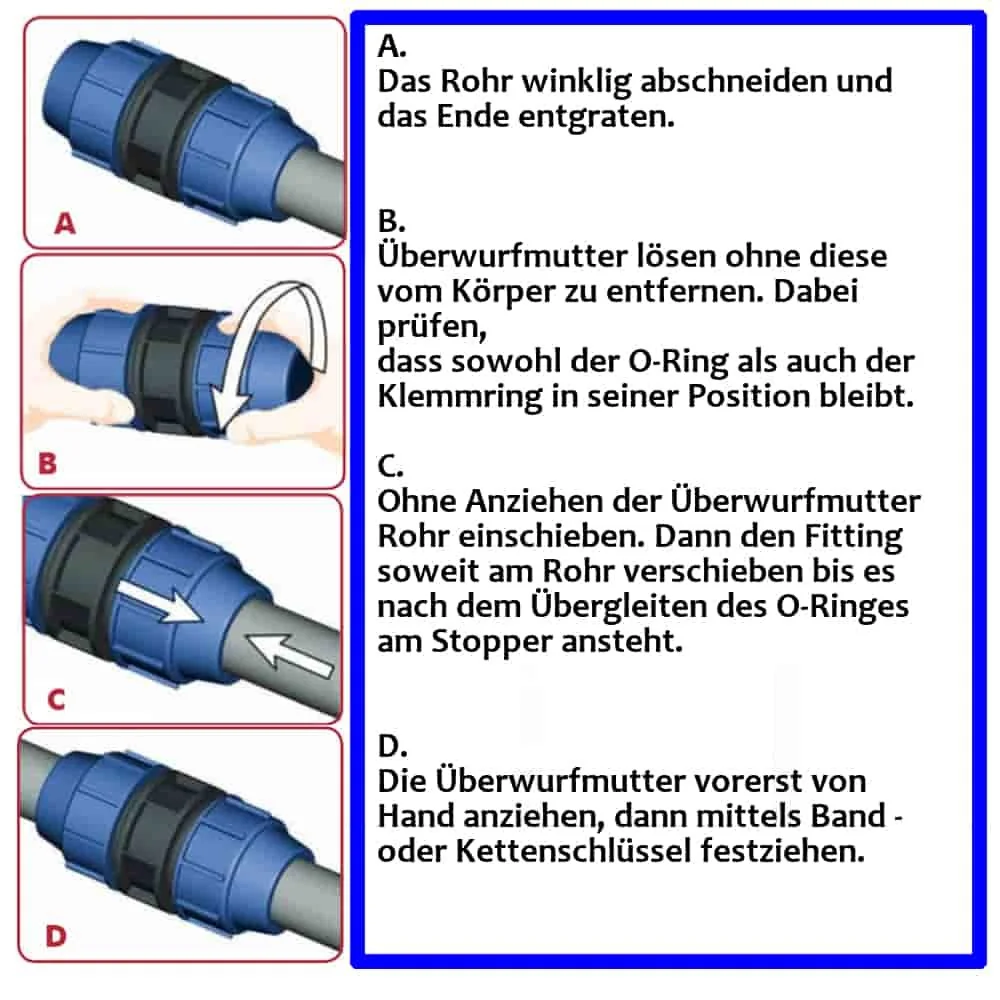

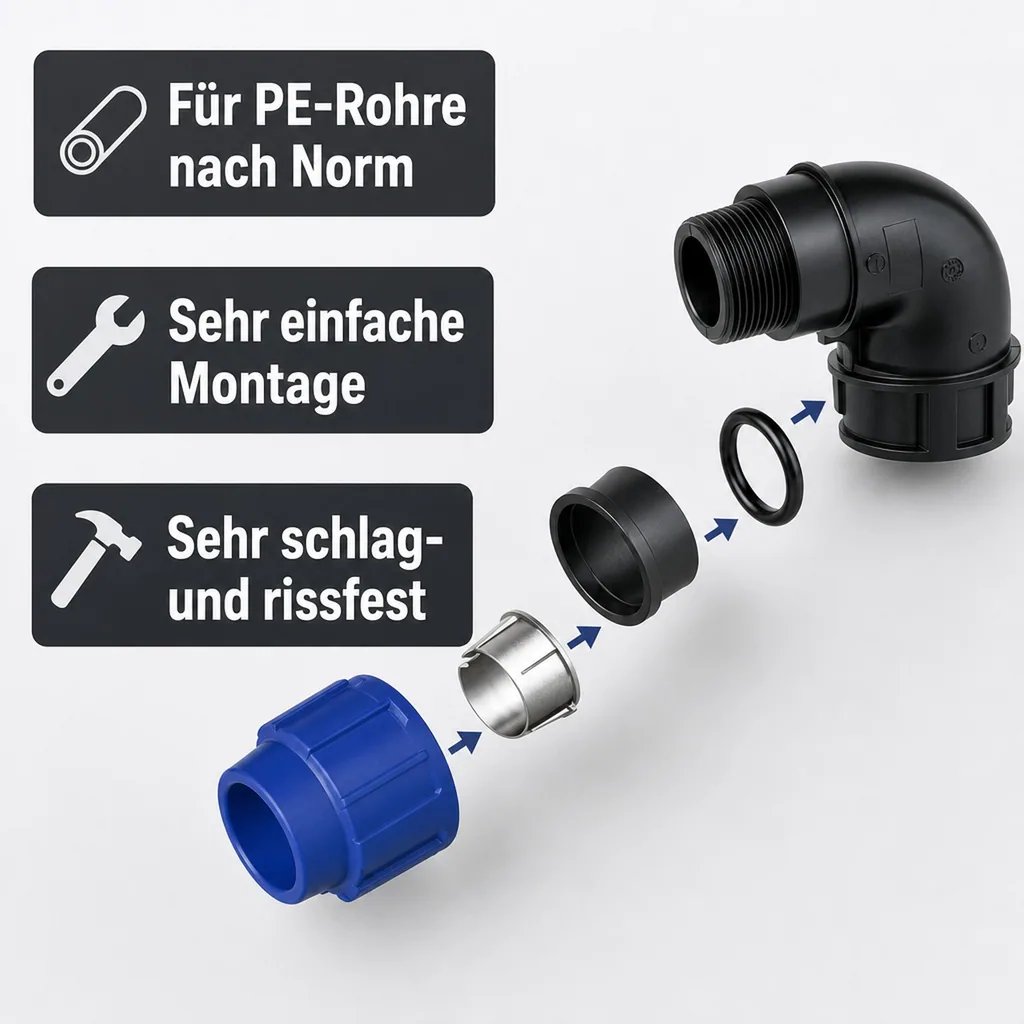

Schneiden Sie das PE-Rohr auf Maß, entgraten und reinigen Sie das Ende. Schieben Sie Überwurfmutter und Klemmring auf das Rohr, stecken Sie es in den Fittingkörper und ziehen Sie die Überwurfmutter handfest an.
Schützen Sie den Fitting bei Außeneinsatz vor direkter UV-Strahlung, zum Beispiel durch Erdverlegung oder eine Abdeckung.
Lagerung
Lagern Sie das Fitting trocken und kühl sowie vor Sonnenlicht geschützt. Bei sachgemäßer Lagerung ist es mehrere Jahre haltbar.
Häufige Fragen zur PE-Rohr-Verschraubung
Passt das Fitting zu meinem PE-Rohr?
Es ist für PE-Rohre mit 25 mm Außendurchmesser ausgelegt. Der Gewindeanschluss ist ein 3/4 Zoll Außengewinde; die Gegenseite benötigt ein passendes Innengewinde.
Ist die Verschraubung für Trinkwasser geeignet?
Ja, sie eignet sich gemäß geltender Normen für den Kontakt mit Trinkwasser. Aufgeführt sind EN 712/713/715 sowie ISO 3501/3458/3459.
Welchen Druck und welche Temperatur verträgt das Fitting?
Der Nenndruck beträgt PN 10 (150 psi) bei 20 °C; kurzzeitig ist PN16 (240 psi) möglich. Dauerhaft gilt ein Temperaturbereich von 0 °C bis 80 °C, kurzzeitig bis 110 °C.
Wie wird die Überwurfmutter angezogen?
Ziehen Sie sie handfest an. Schneiden Sie das Rohr zuvor auf Maß, entgraten und reinigen Sie das Ende, schieben Sie Klemmring und Mutter auf und stecken Sie das Rohr in den Fitting.
Ist das Fitting DVGW-zertifiziert?
In den vorliegenden Angaben ist keine DVGW-Zertifizierung ausgewiesen. Genannt ist die Eignung für Trinkwasser gemäß geltender Normen.

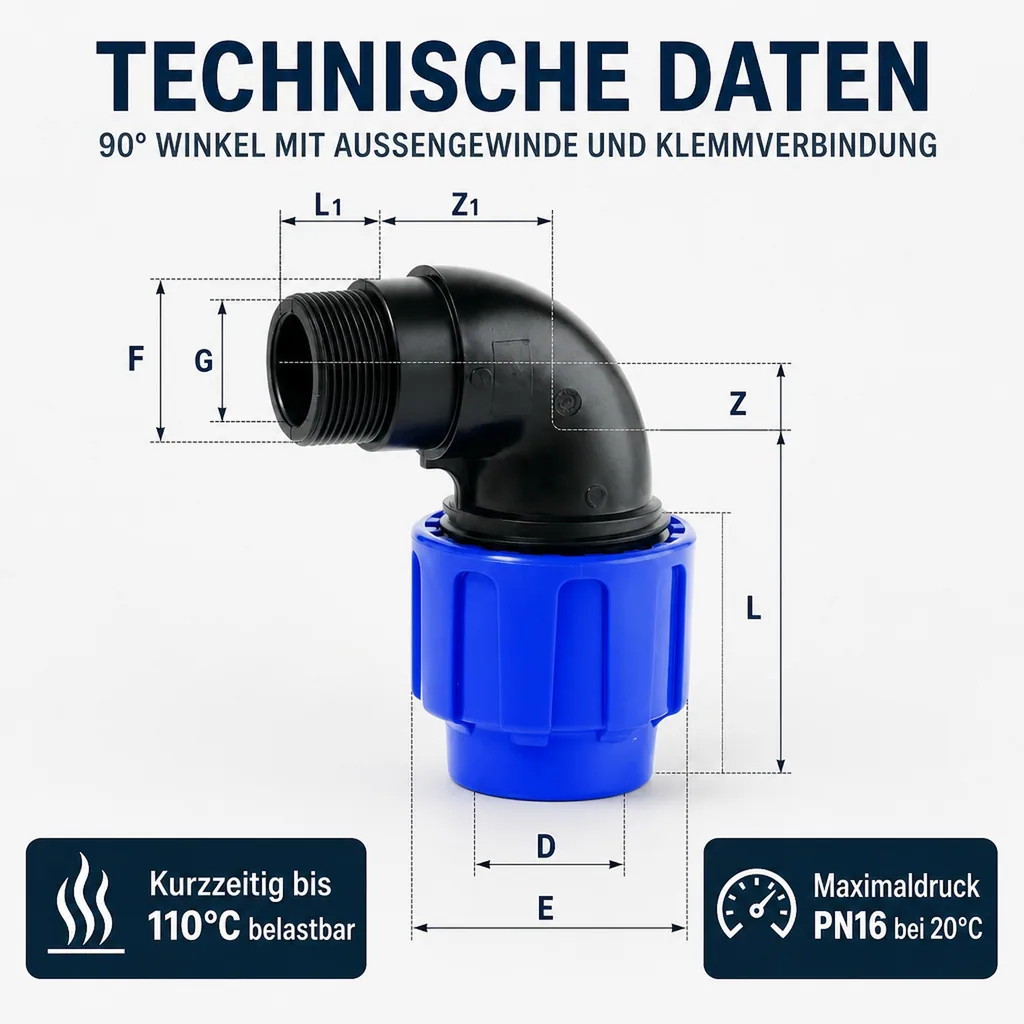

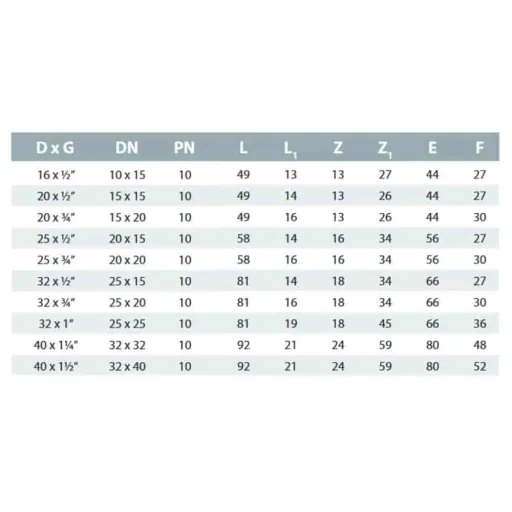

Technische Daten

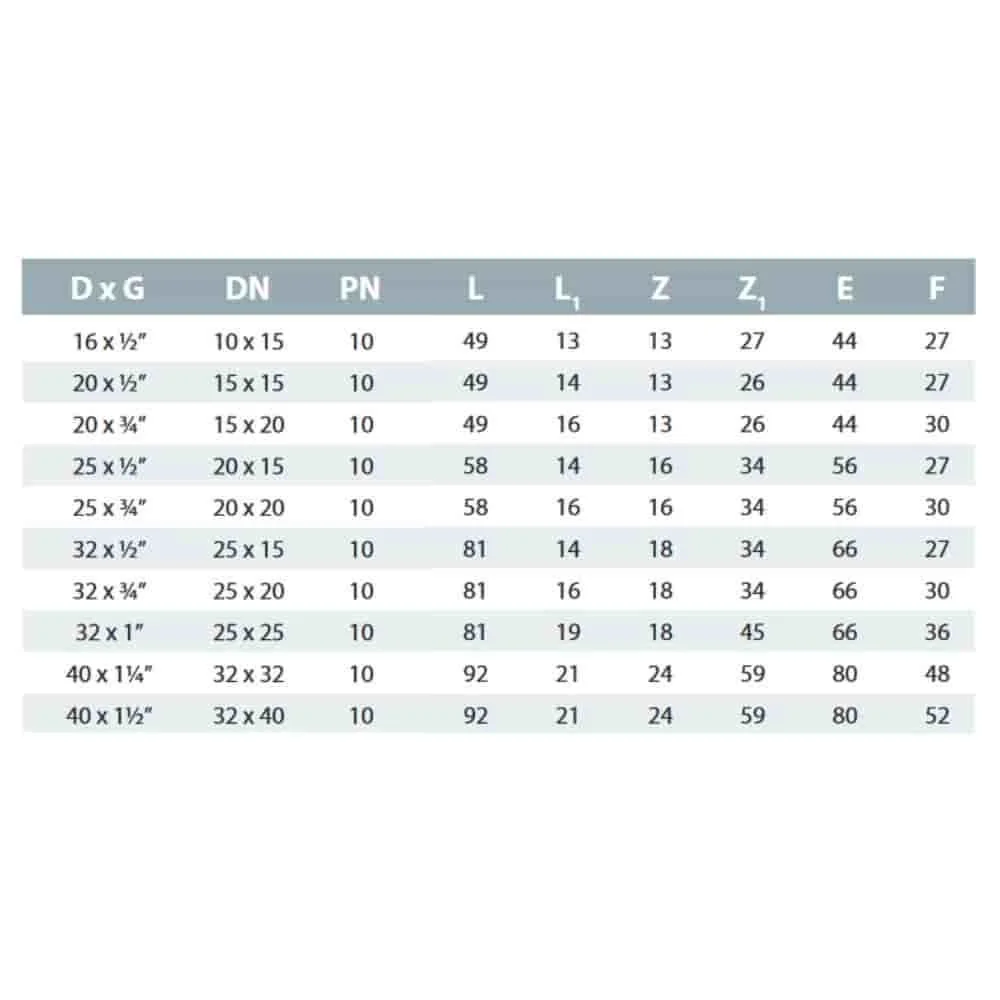

| Außendurchmesser Rohr | 25 mm |
| Anschluss | 3/4 Zoll Außengewinde (AG) |
| Form | 90° Winkel |
| Nennweite | DN20 x 20 |
| Nenndruck | PN 10 (150 psi) bei 20 °C |
| Kurzzeitiger Druck | PN16 (240 psi) |
| Temperatur dauerhaft | 0 °C bis 80 °C |
| Temperatur kurzzeitig | bis 110 °C |
| Werkstoff Körper, Überwurfmutter, Klemmring | Polypropylen (PP) |
| Dichtung (O-Ring) | EPDM |

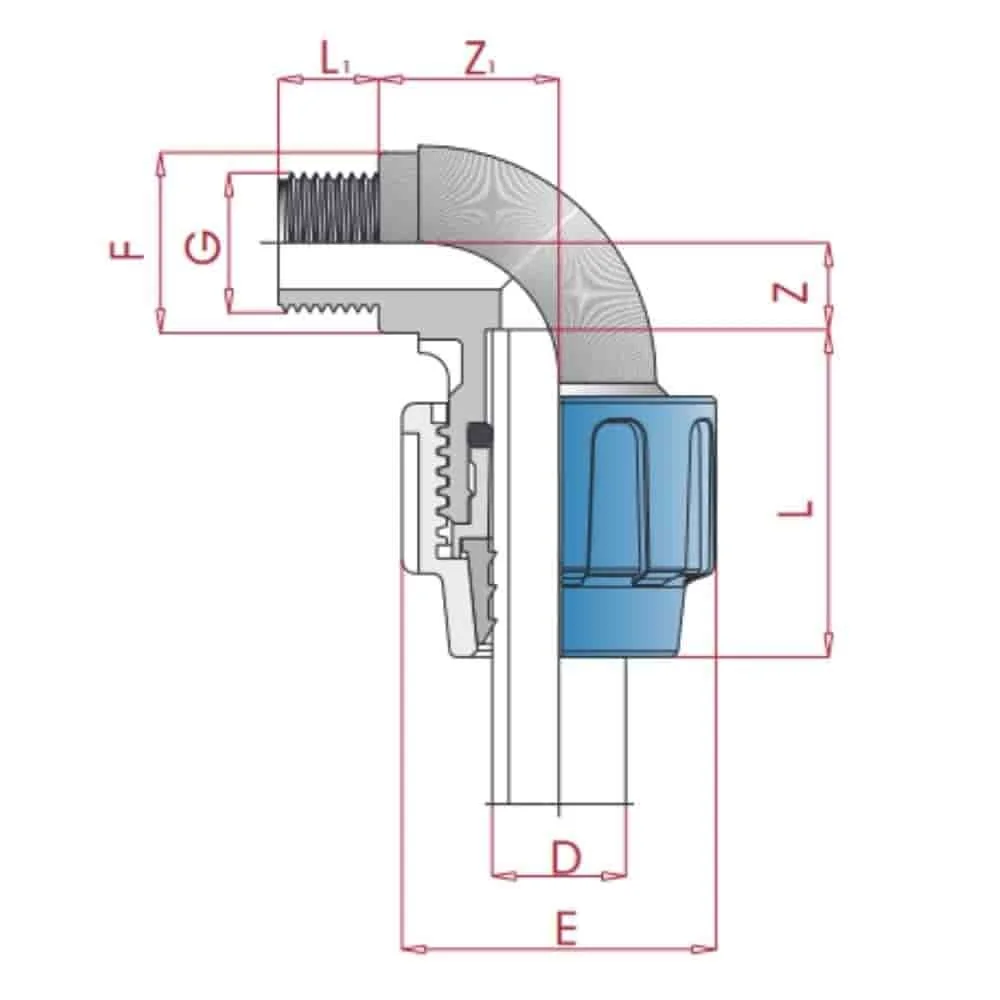

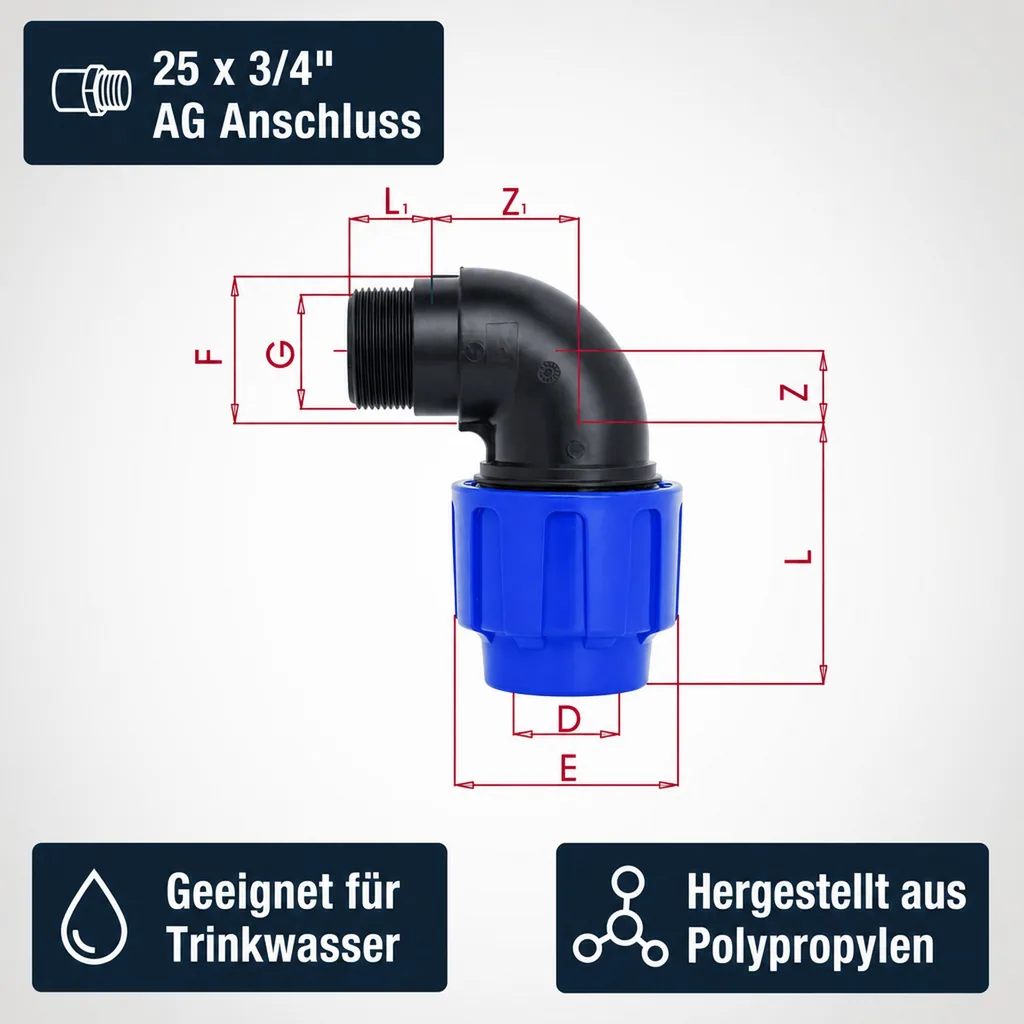

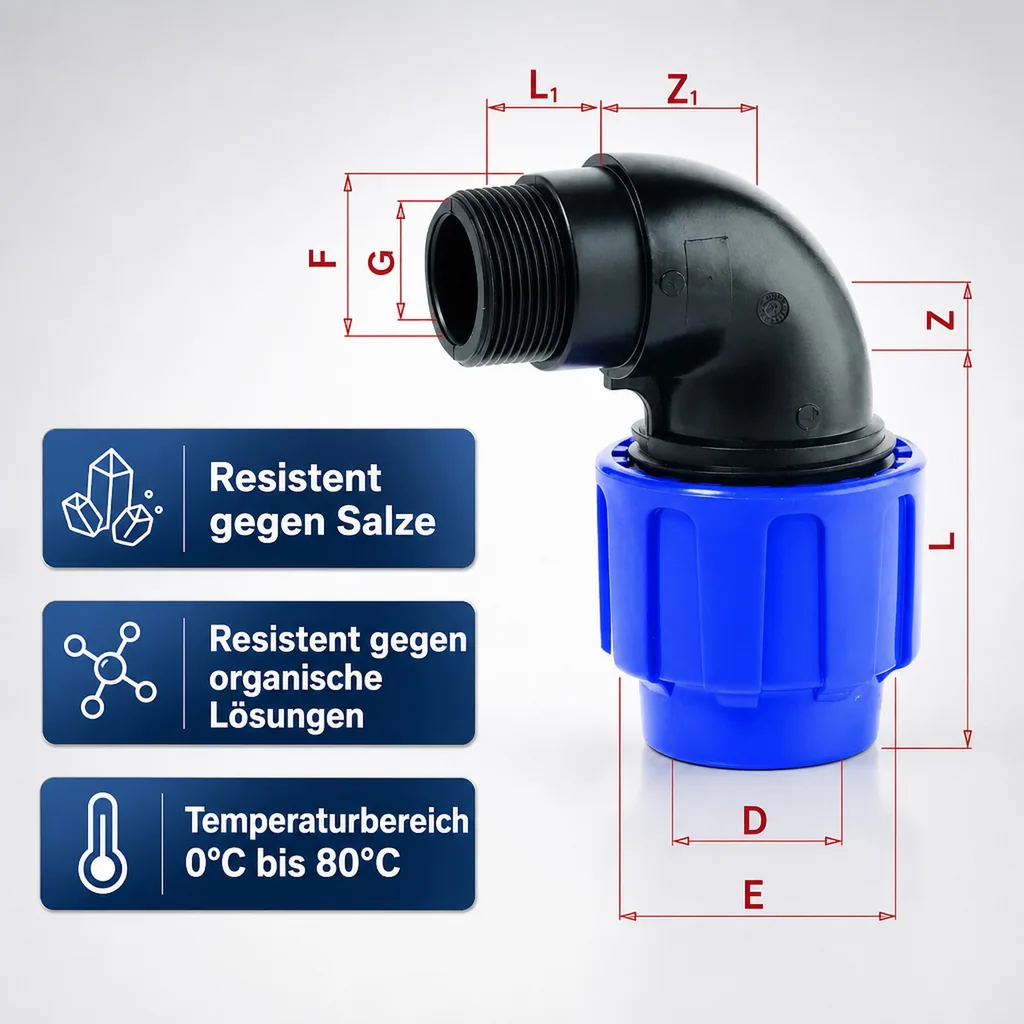

| Maß L | 58 mm |
| Maß L1 | 16 mm |
| Maß Z | 16 mm |
| Maß Z1 | 34 mm |
| Maß E | 56 mm |
| Maß F | 30 mm |
| Normen | EN 712/713/715, ISO 3501/3458/3459 |
| Eignung für PE-Rohre | ISO 11922, DIN 8072/8074, UNE 53131 |
| Trinkwasser | geeignet gemäß geltender Normen |
