Fittings + PE Rohr Verschraubungen
Für PE-Rohr, Verbundrohr und Wasserleitungen stehen Klemm-, Press- und Schraubfittings in unterschiedlichen Bauformen bereit. Entscheidend sind Rohrdurchmesser, Gewinde, Material und Aufgabe: verbinden, abzweigen, um 90 Grad führen oder absperren.
Fittings nach Anschlussaufgabe auswählen
Die Kategorie bündelt Verschraubungen und Fittings für verschiedene Rohrsysteme. Für eine gerade Verbindung stehen Kupplungen und Muffen im Vordergrund. Winkel führen die Leitung um 90°, T-Stücke verbinden drei Leitungswege oder bilden einen Abzweig, Endkappen schließen ein Rohrende. Kugelhähne ergänzen die Verbindung um eine Absperrfunktion; Anbohrschellen setzen einen Abzweig an einer vorhandenen Leitung.
Bei Übergangsstücken entscheidet zusätzlich der Gewindeanschluss. Die Kürzel IG und AG stehen in den Produktbezeichnungen für Innengewinde und Außengewinde. So lässt sich die Auswahl an Rohrseite, Gegenstück und Einbausituation ausrichten, ohne Bauformen und Anschlussgrößen zu vermischen.
Zwei Unterkategorien als erster Filter
Messing PE Rohr Verschraubung
Hier stehen Messing-Varianten als Kupplung, 90°-Winkel, Wandhalterung oder T-Stück. In den Produktbezeichnungen erscheinen unter anderem 20, 25, 32 und 40 mm sowie IG- und AG-Anschlüsse.
PP PE Rohr Verschraubungen

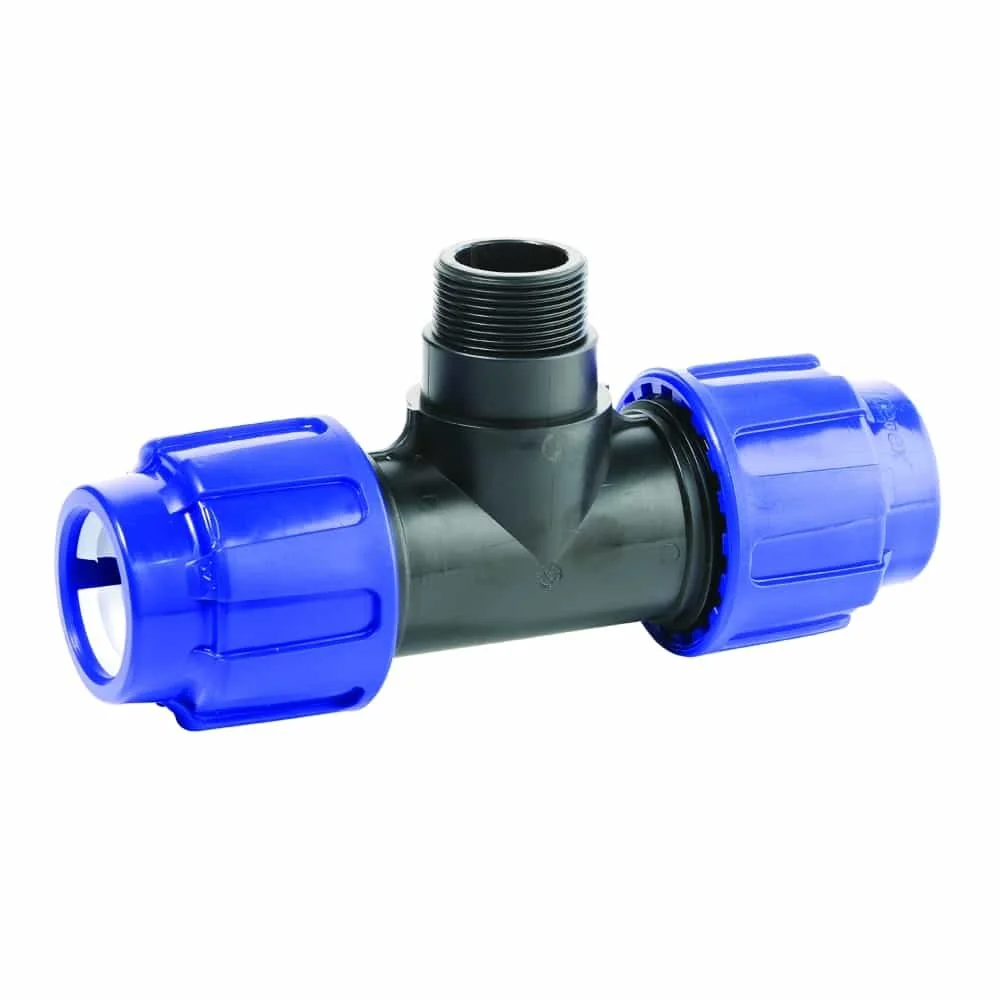

Die PP- und PE-Ausführungen umfassen Kupplungen, 90°-Winkel, T-Stücke, Endkappen und Kugelhähne. Beispiele aus den Produktdaten sind 40 x 40, 32 mm, 25 mm und 16 mm.
Klemmverbindungen aus PP und PE

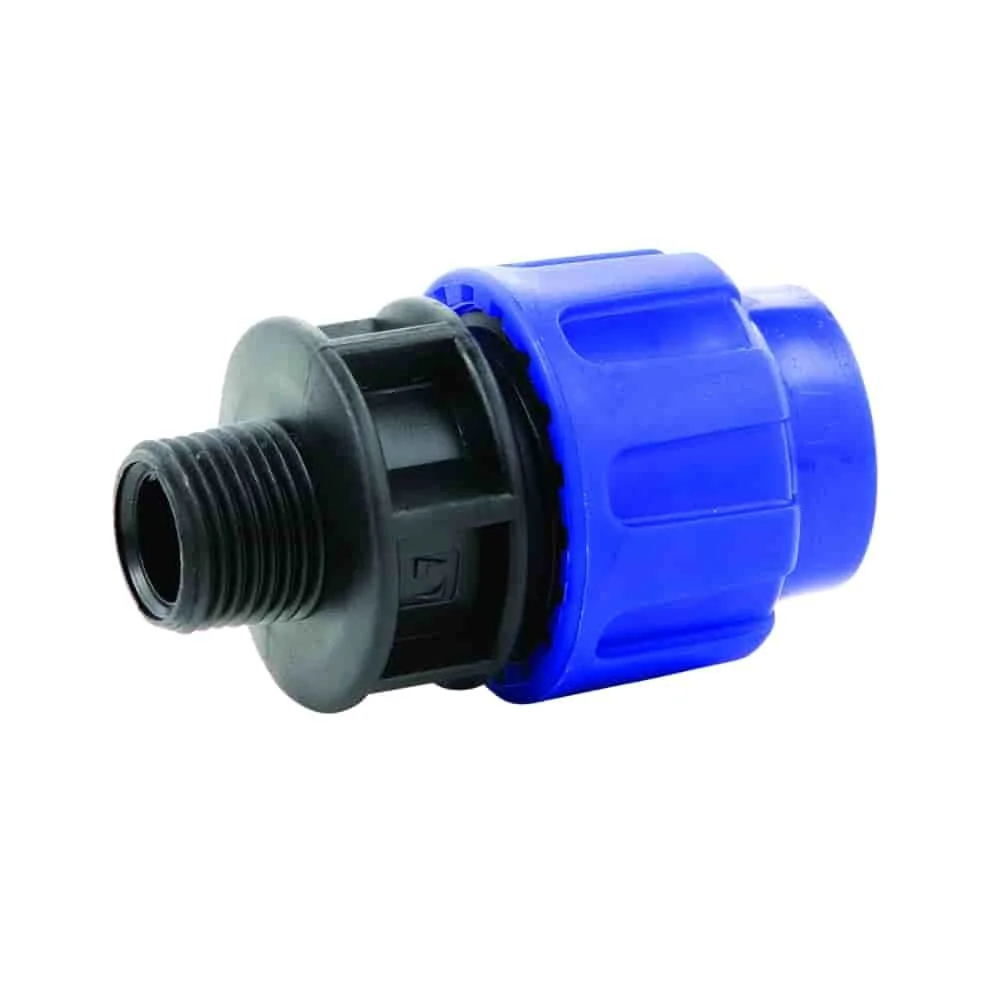

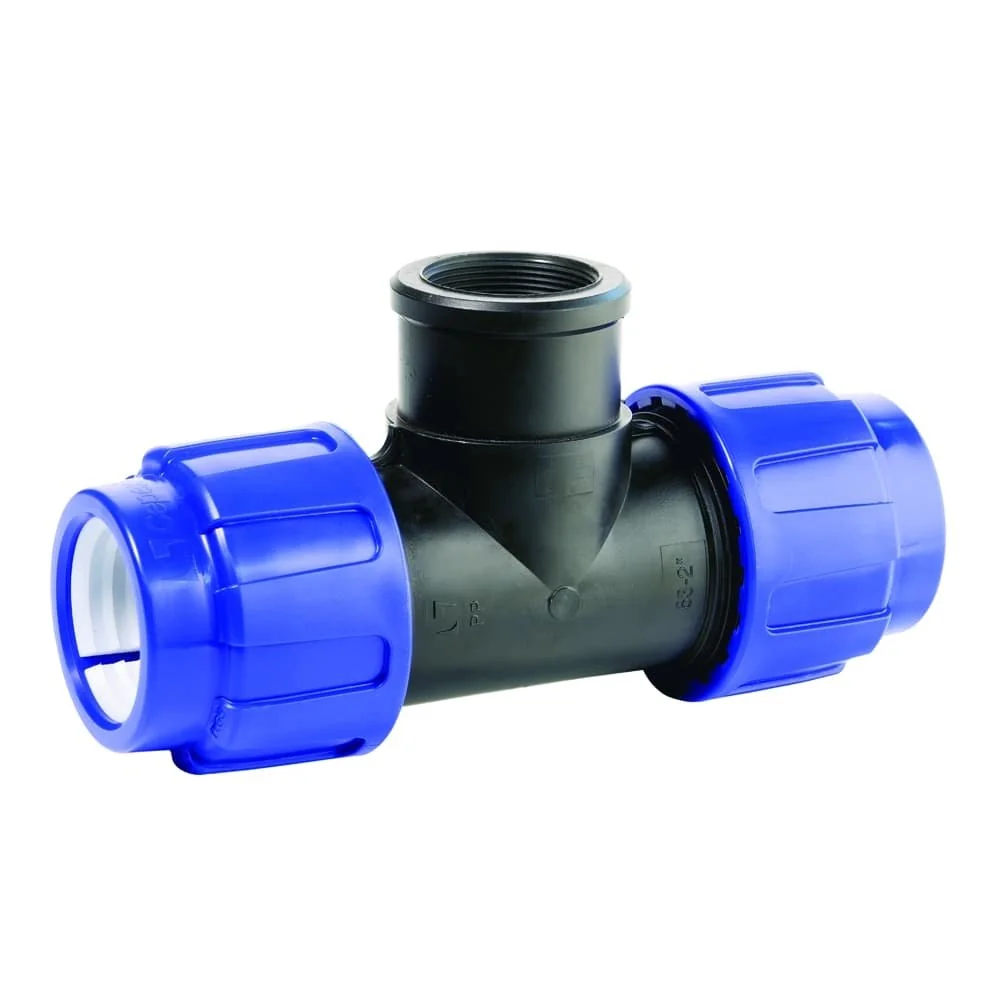

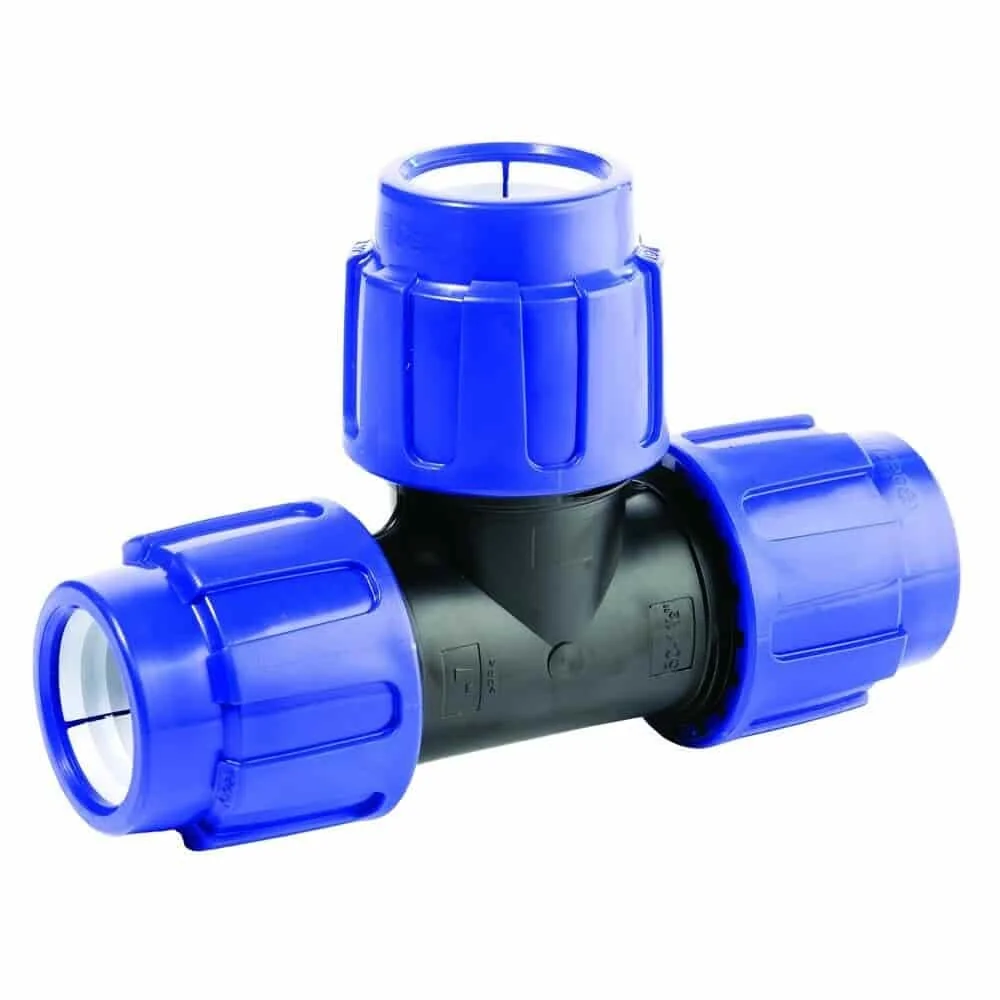

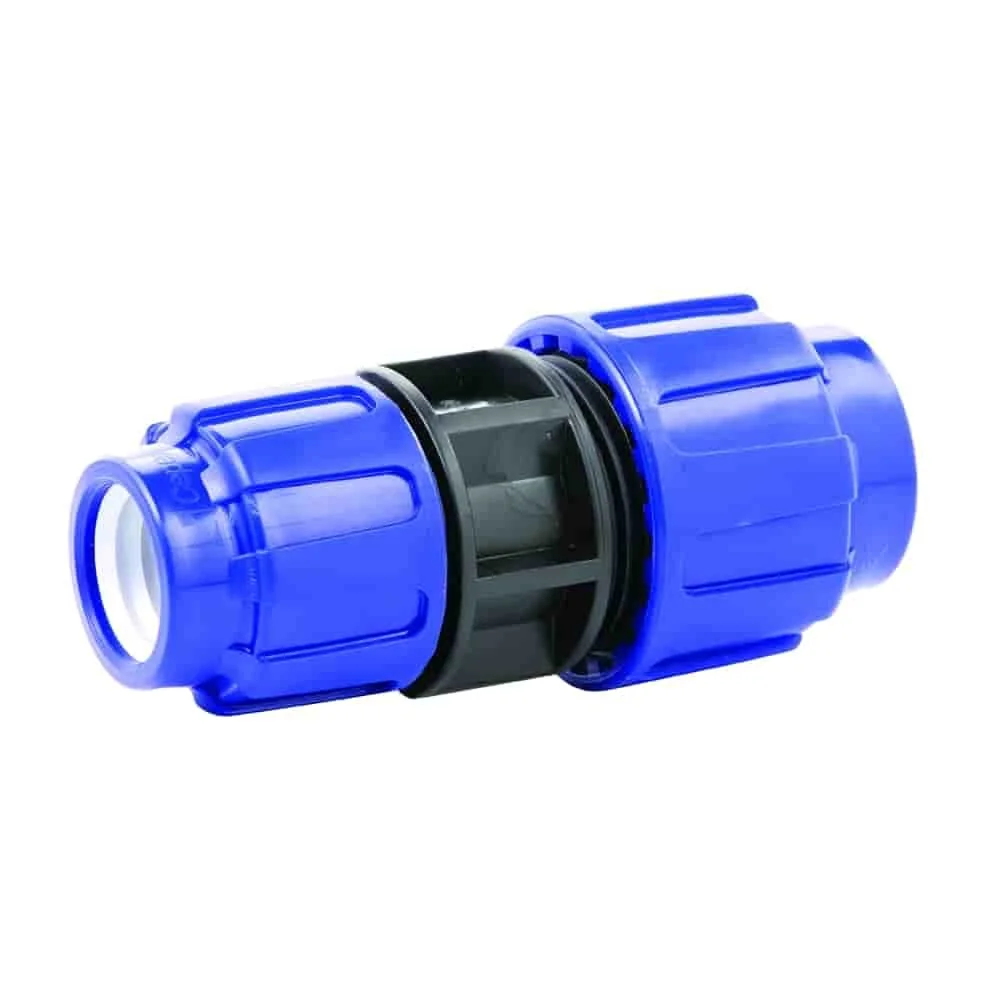

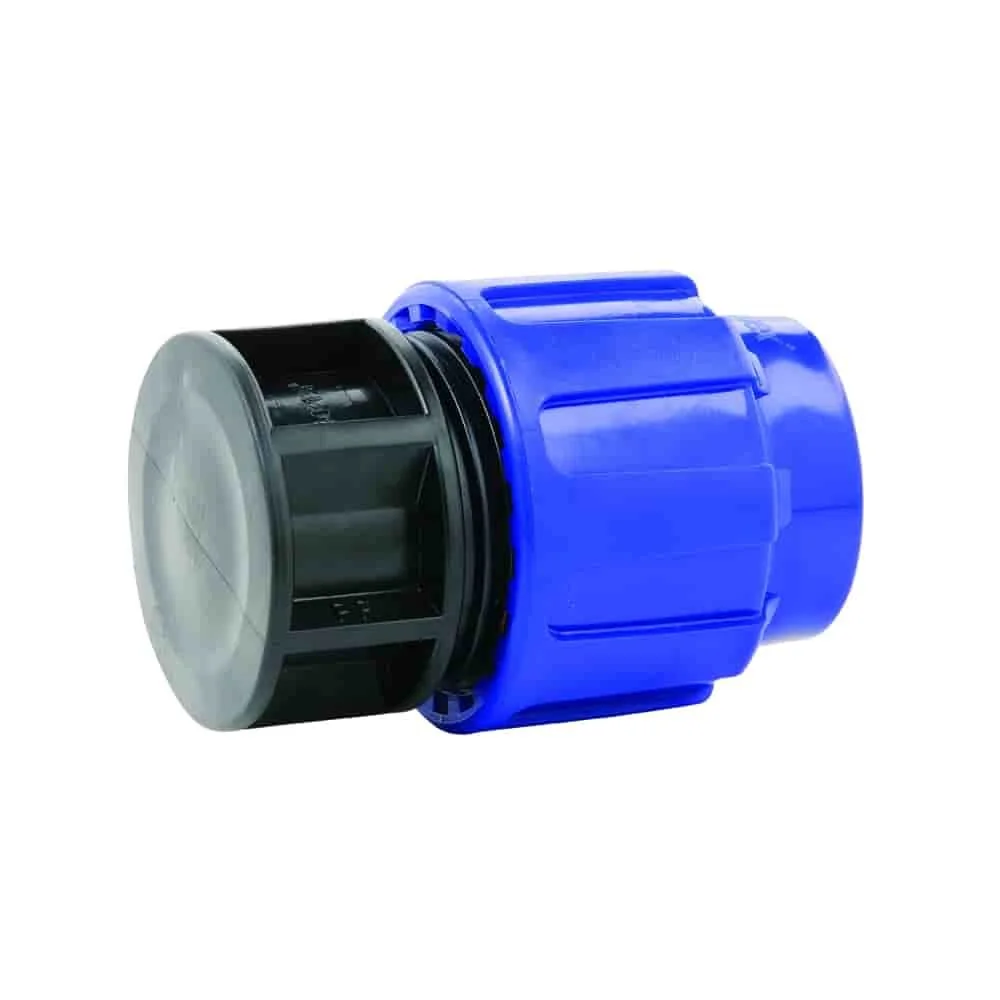

Bei einer PE-Rohr-Verschraubung beginnt die Auswahl am Außendurchmesser des vorhandenen Rohres. Im Sortiment werden dafür unter anderem 16, 20, 25, 32, 40 und 63 mm genannt. Eine reduzierte Kupplung mit 40 x 32 mm verbindet zwei unterschiedliche Rohrmaße. Eine Endkappe mit 25 mm schließt den passenden Rohranschluss, während ein T-Stück einen weiteren Leitungsweg ergänzt.
Auch die Zusatzangaben sind wichtig: Bei der PP-Anbohrschelle für 63 mm ist ein Anschluss mit 1/2 Zoll genannt. Die 40-x-40-Kugelhahn-Verschraubung führt in den technischen Daten außerdem DN 32, PN 16 beziehungsweise 240 psi sowie die Maße L 82 mm, E 81 mm, E1 80 mm und H 247 mm. Diese Angaben gehören zu genau diesem Artikel und lassen sich nicht pauschal auf andere Varianten übertragen.
Maße nicht vermischen
40 x 40 ist eine andere Anschlussangabe als 40 x 32. Bei einer Kombination aus Rohrmaß und Gewinde, etwa 20 mm x 1/2 Zoll AG, beschreibt die erste Zahl die Rohrseite und die zweite den Gewindeanschluss. Der Abgleich mit dem tatsächlichen Rohr und dem vorhandenen Gegenstück ist deshalb der erste praktische Auswahlschritt.
Drei Produktbeispiele mit unterschiedlichen Aufgaben
Die folgenden Beispiele zeigen drei verschiedene Auswahlwege. Maß-, Material- und Anschlussangaben sind den jeweiligen Produktkarten entnommen.

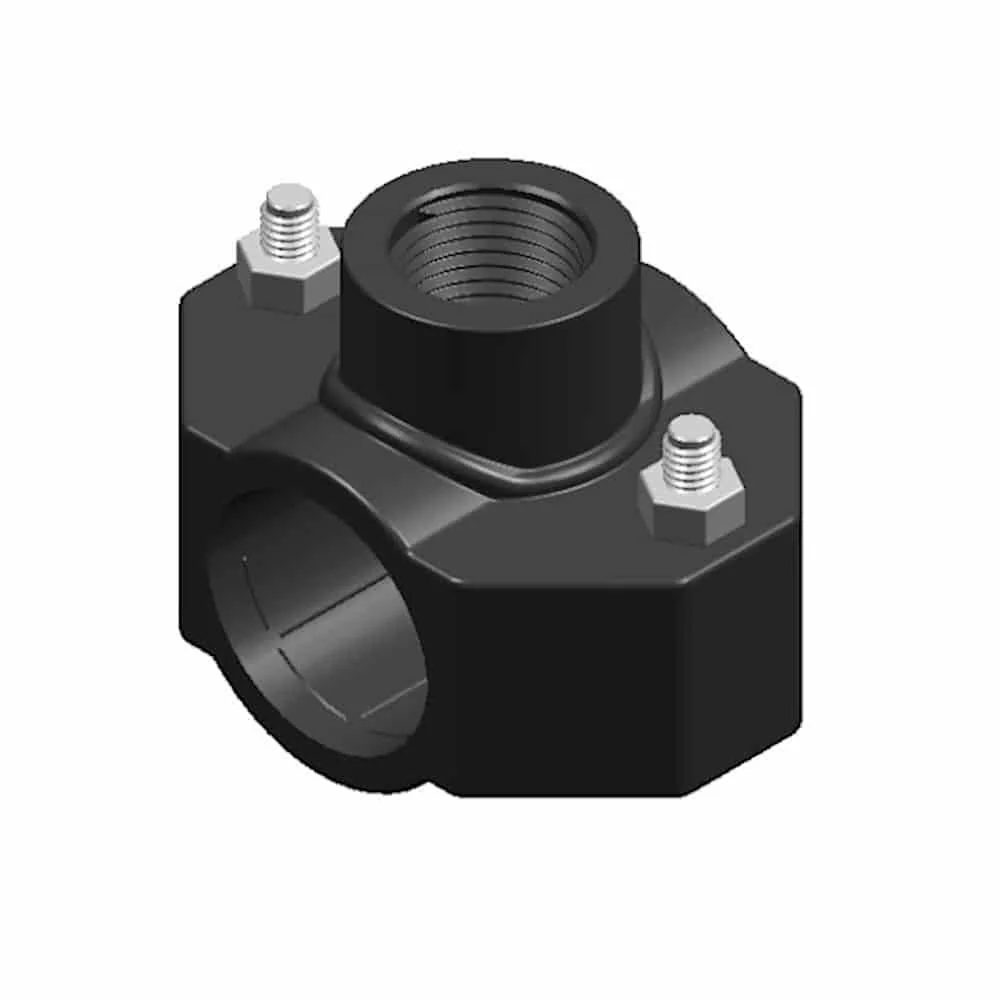

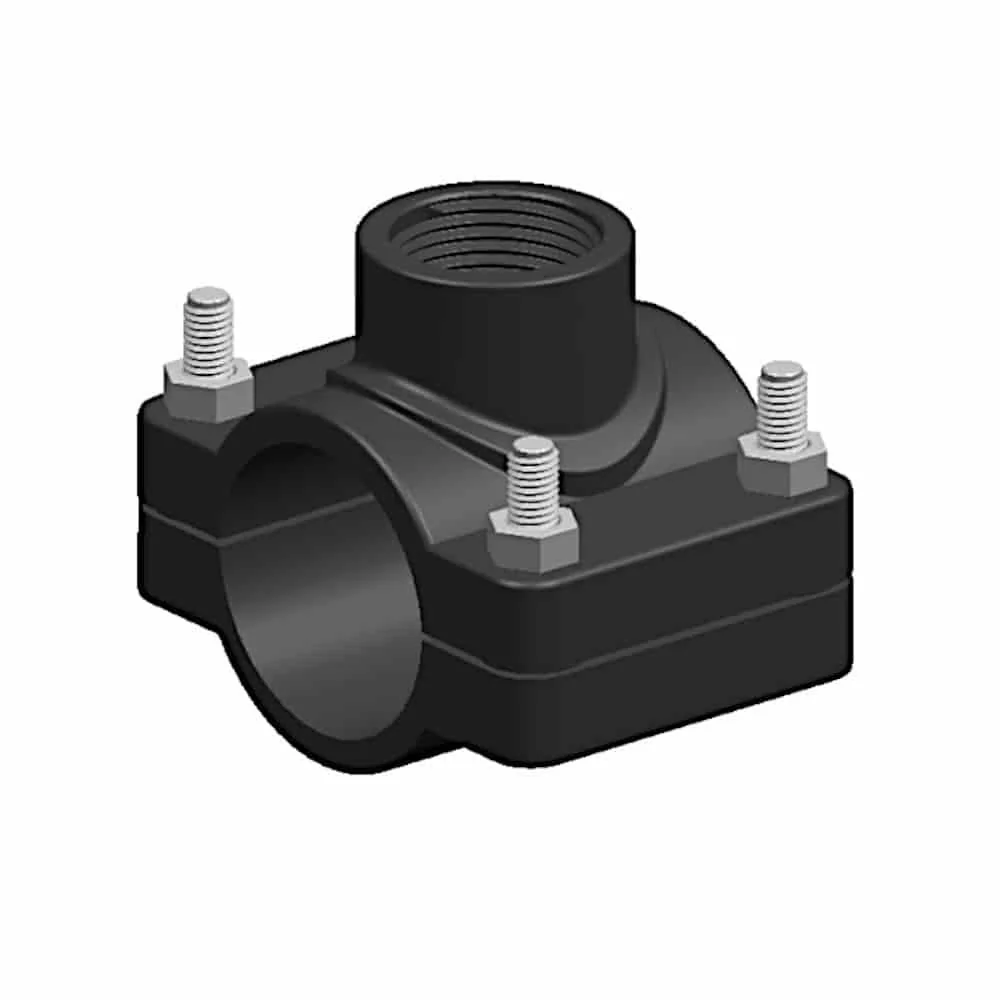

Anbohrschelle, PP 63 mm, 1/2 Zoll, Wasserleitung
PP-Anbohrschelle für eine 63-mm-Leitung mit 1/2-Zoll-Anschluss. Die Produktbeschreibung nennt Wasserleitung, Bewässerung und einen Abzweig ohne Durchtrennen der Leitung.
PP PE Rohr Verschraubung Kugelhahn 40 x 40
Kugelhahn-Verschraubung aus PP für 40 x 40. In den technischen Angaben stehen DN 32, PN 16 (240 psi), L 82 mm, E 81 mm, E1 80 mm und H 247 mm.

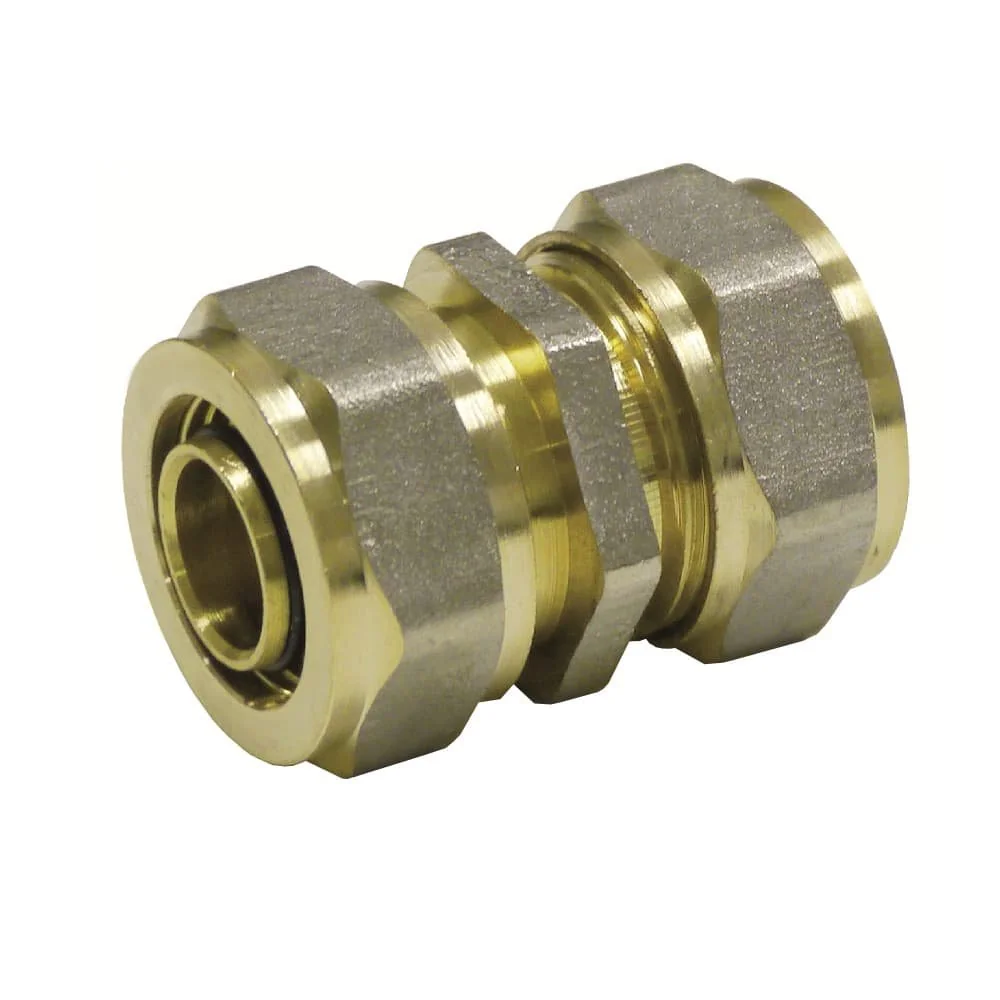

Schraubfitting Kupplung 32 x 3 - 3/4 Zoll AG
Schraubfitting mit 32 x 3 und 3/4 Zoll AG. Die Beschreibung nennt eine Montage ohne Presswerkzeug und ordnet den Artikel Trinkwasser-, Heizungs- und weiteren Rohrinstallationen zu.
Messing-Fittings: Material, Form und Gewinde

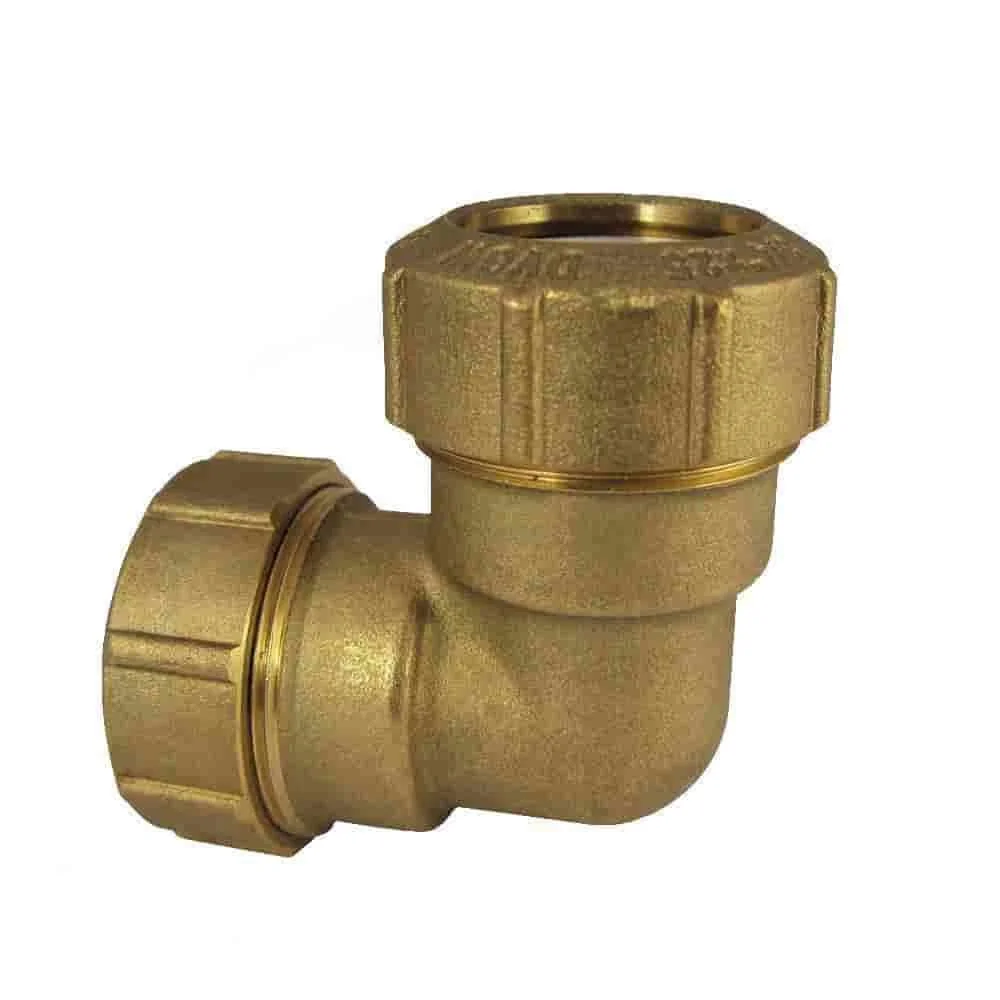

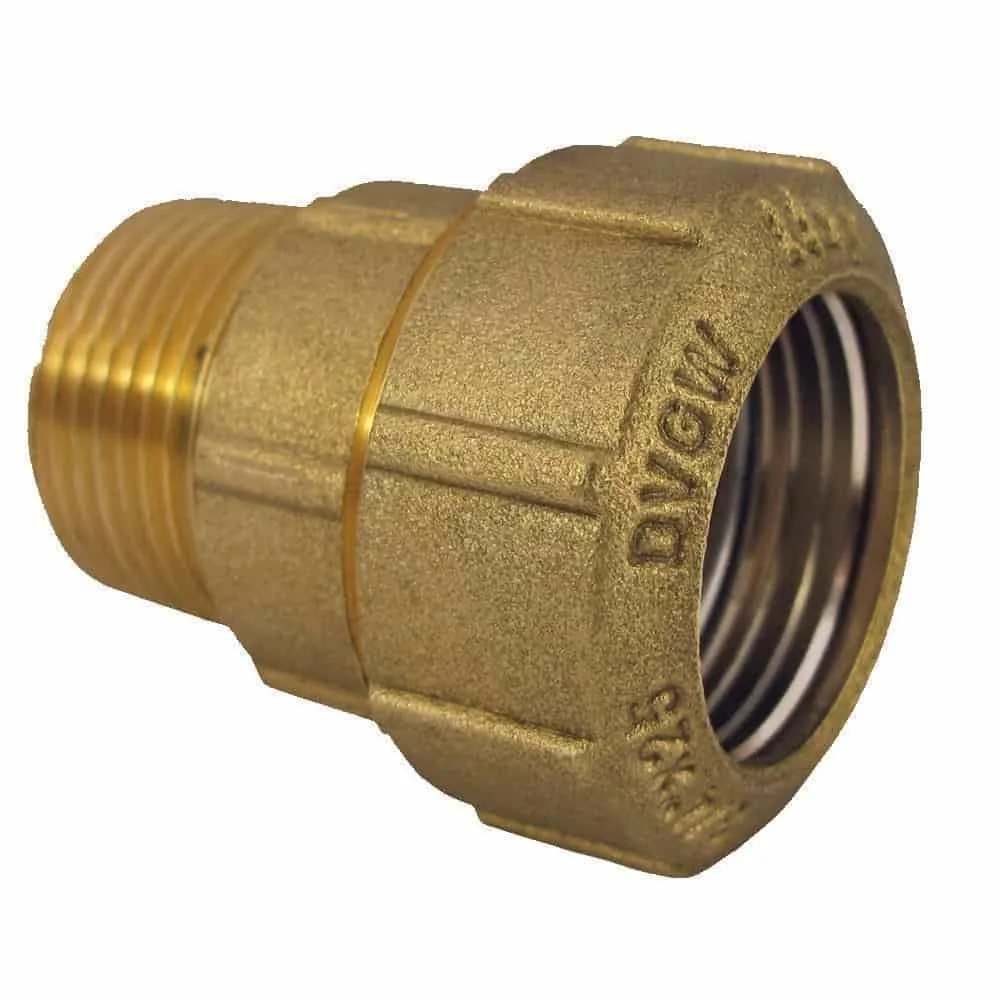

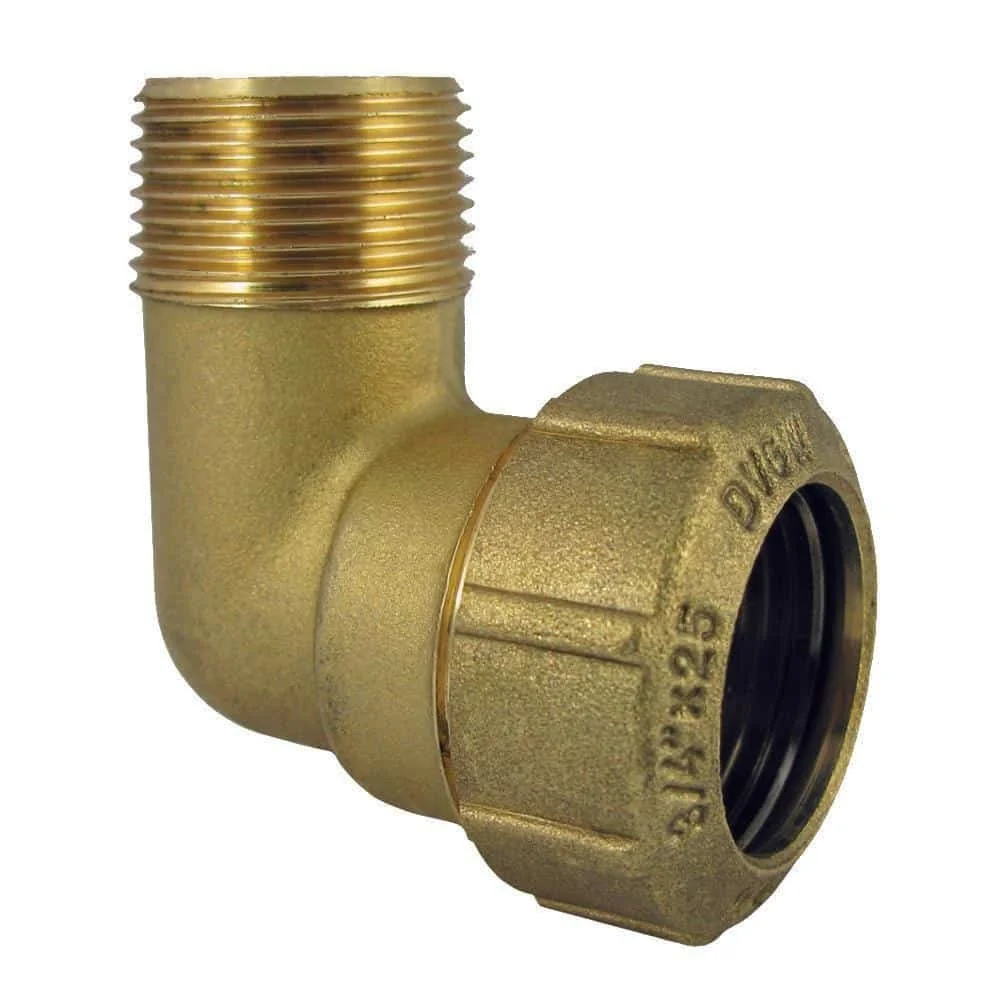

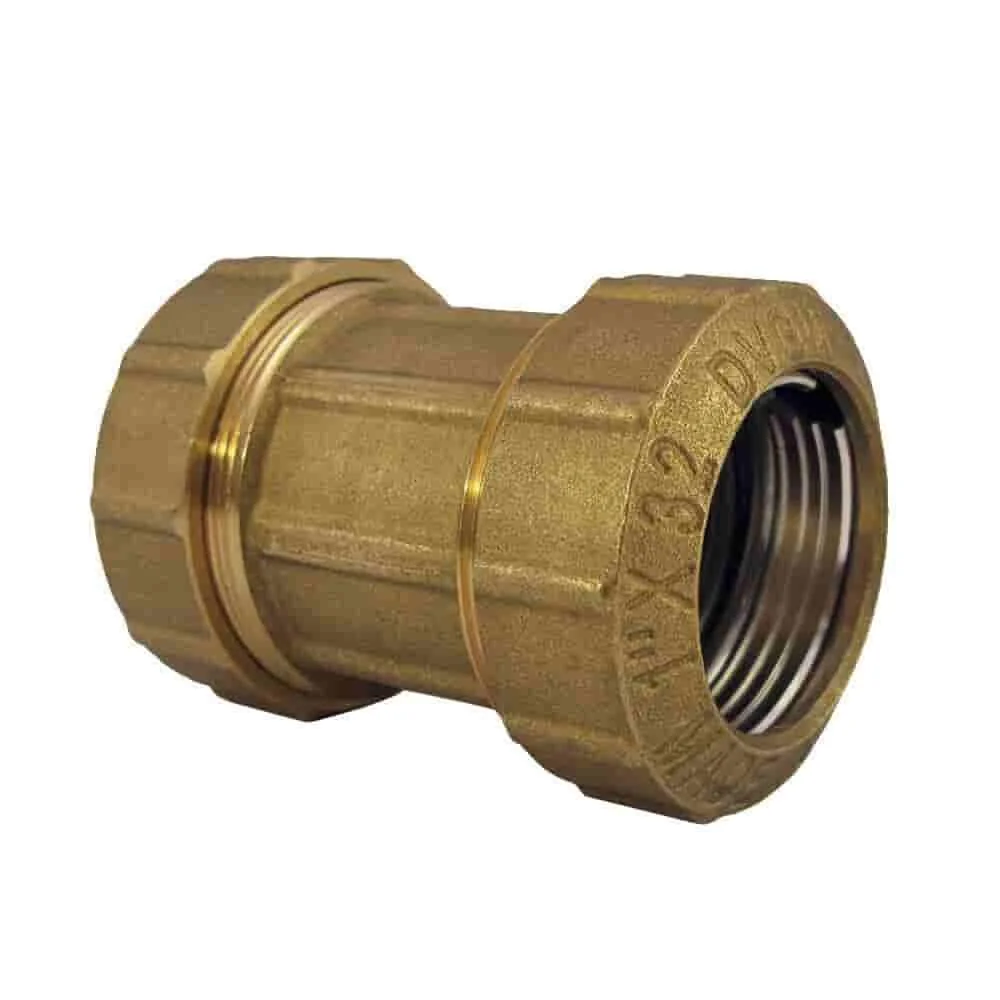

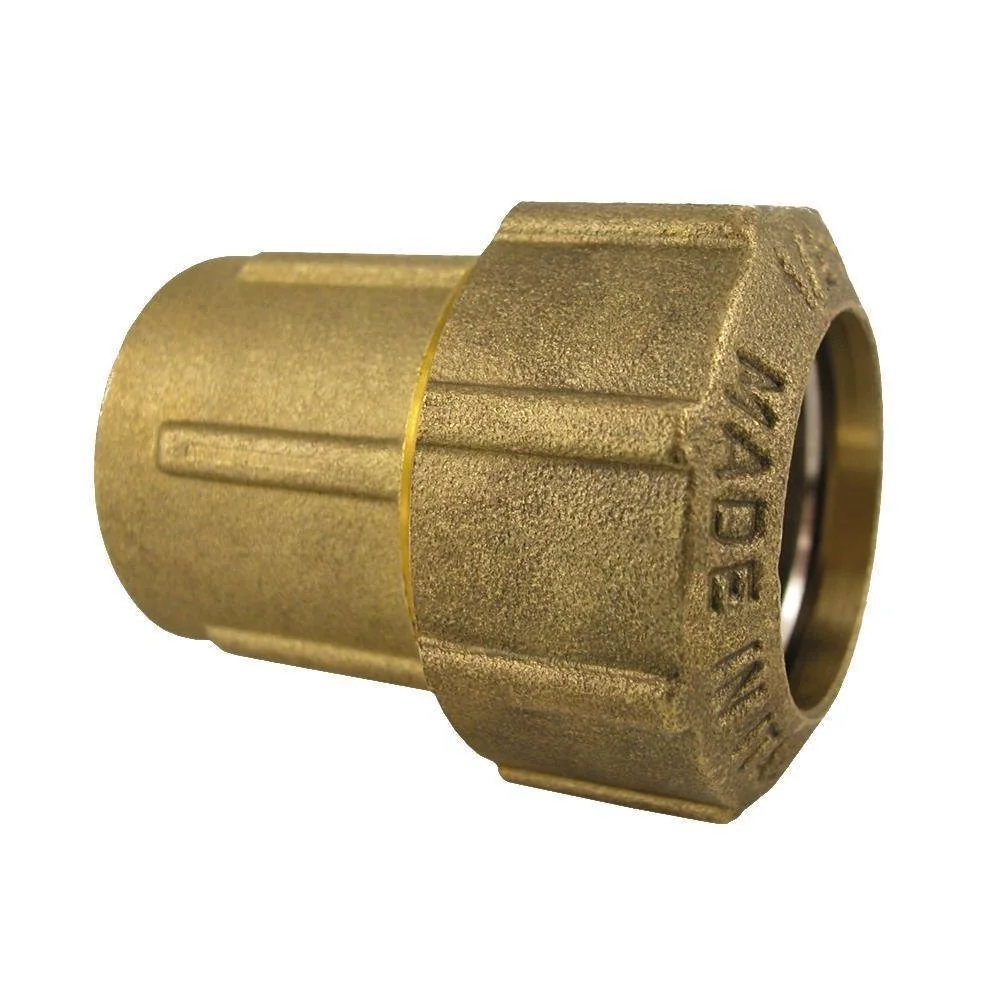

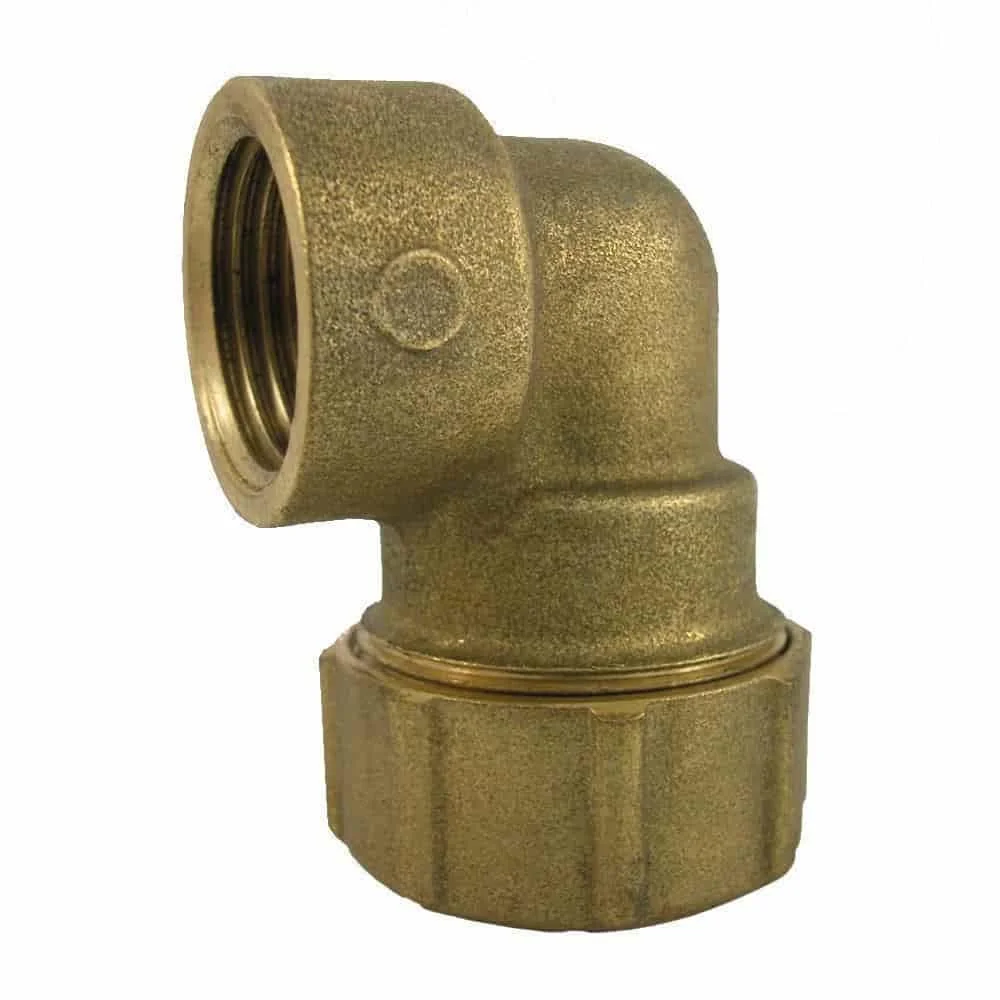

Die Messing-Ausführungen unterscheiden sich vor allem durch Form, Rohrmaß und Gewinde. Ein 40-mm-90°-Winkel wird in den Produktdaten mit Trinkwasser und Gas verbunden. Eine 20-mm-Kupplung ist mit 20 x 1/2 Zoll AG bezeichnet. Für 40 mm gibt es außerdem eine Kupplung mit 1 1/4 Zoll AG. Eine 32-mm-Variante wird als Kupplung und Rohrverbinder geführt.

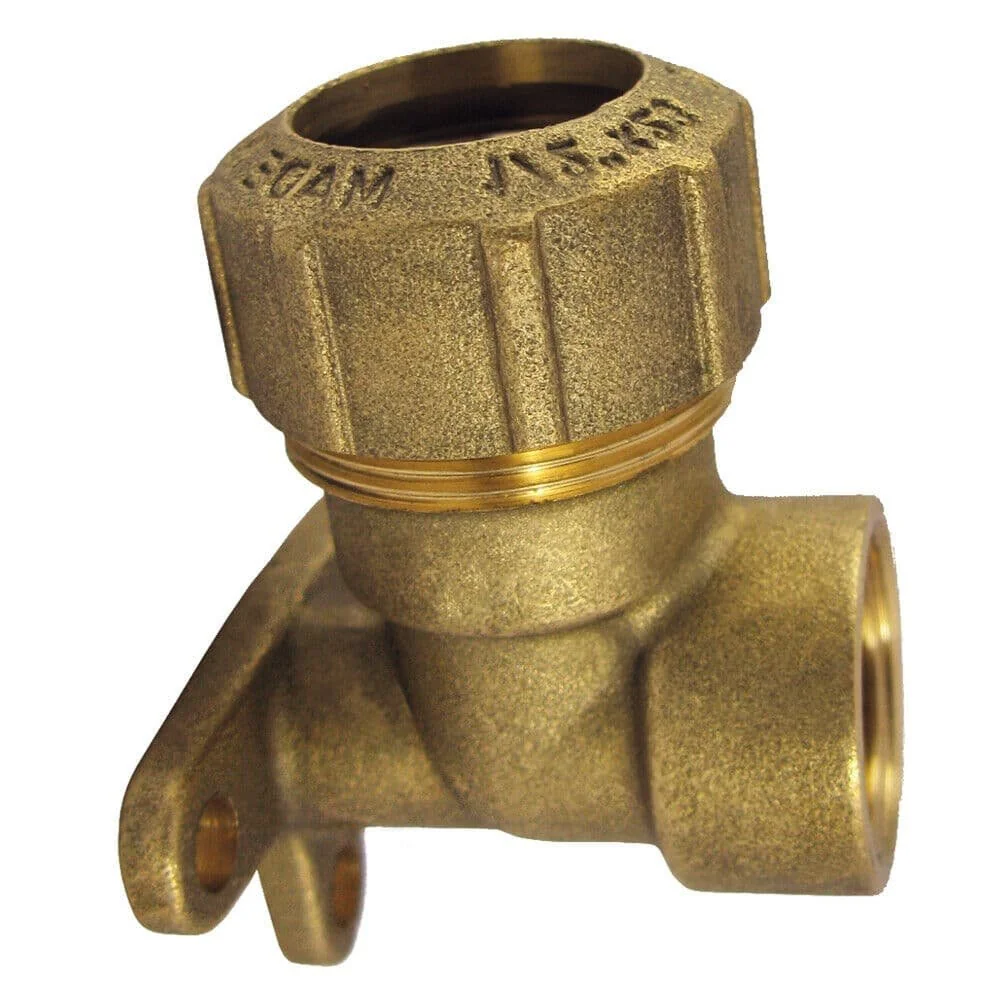

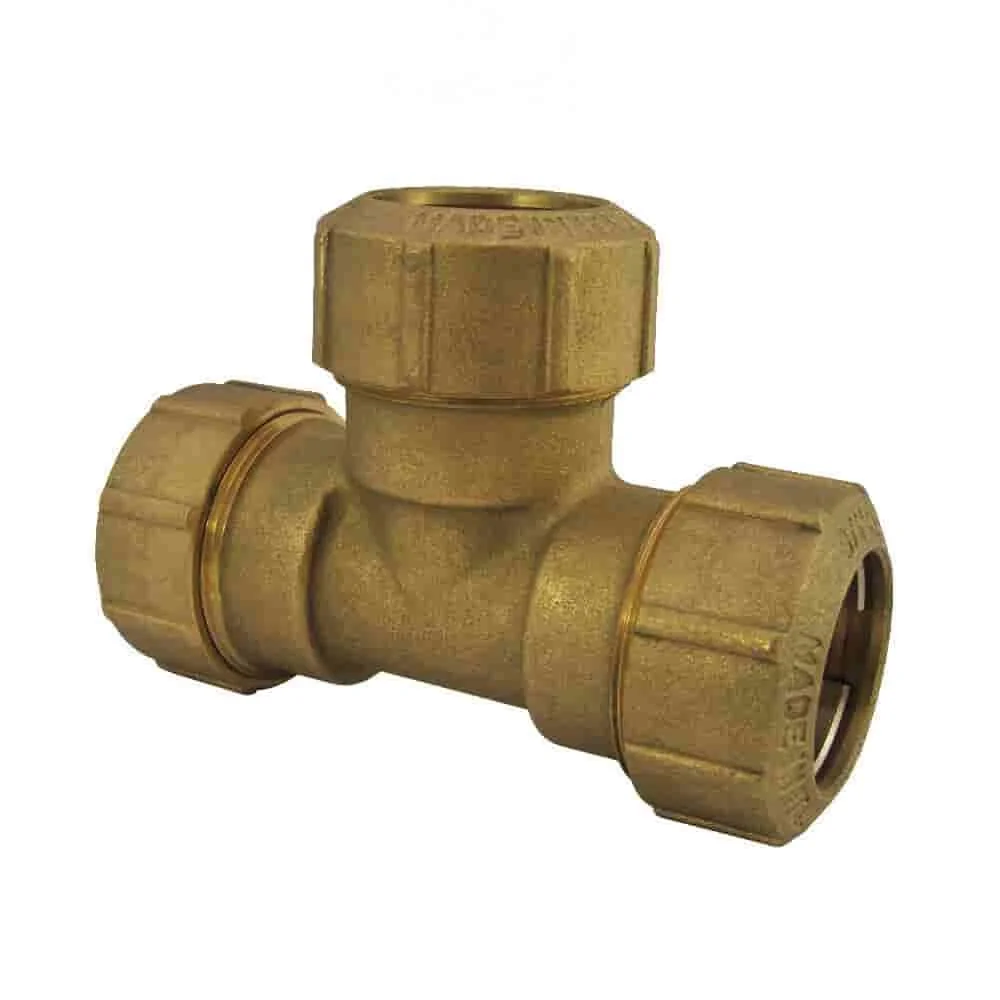

Für eine Befestigung an der Wand stehen 90°-Wandhalterungen mit 20 mm x 1/2 Zoll IG, 25 mm x 3/4 Zoll sowie 32 x 1 Zoll IG in den Produktbezeichnungen. Ein Messing-T-Stück mit 20 x 20 x 20 ist mit Trinkwasser und Gas benannt; weitere T-Stücke erscheinen mit 25 mm oder 32 mm. Die jeweilige Gewinde- und Maßangabe ist damit das entscheidende Unterscheidungsmerkmal.
Kupplung oder Übergang

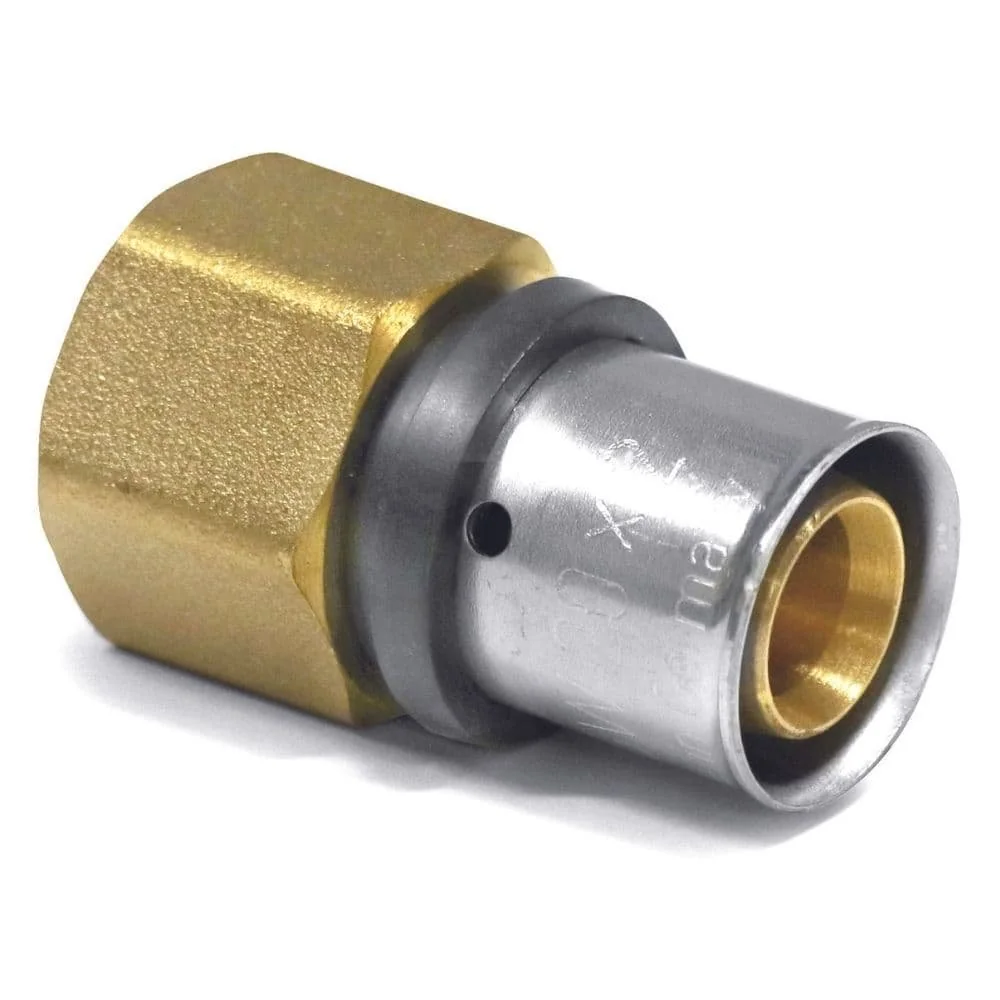

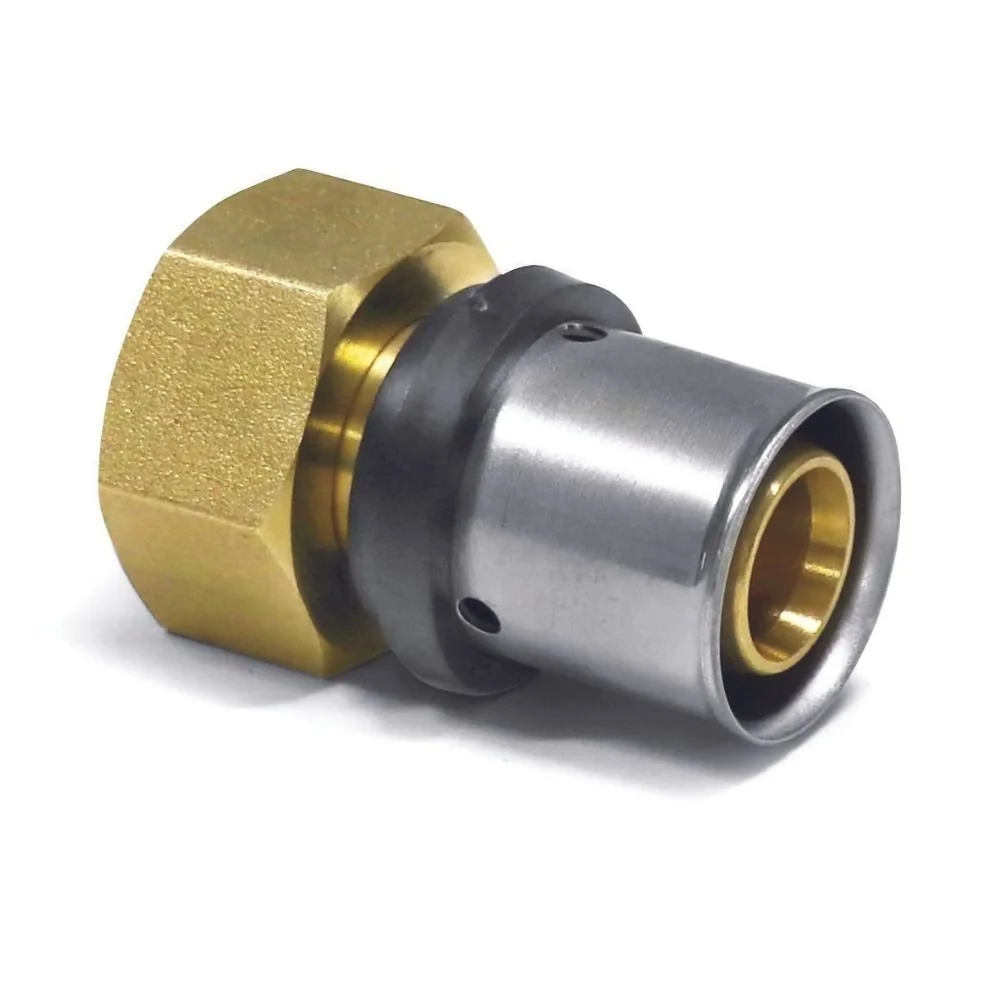

Eine Kupplung beziehungsweise Muffe steht für die Verbindung zweier Rohrseiten mit passender Maßangabe. Ein Übergang verbindet dagegen unterschiedliche Anschlussarten, etwa ein 32-mm-Pressfitting mit 1 Zoll IG für Mehrschichtverbundrohr. Vor der Auswahl gehören daher Rohrsystem, Rohrmaß und Gegengewinde zusammen in den Abgleich.
Press- und Schraubfittings für Verbundrohr und Heizung

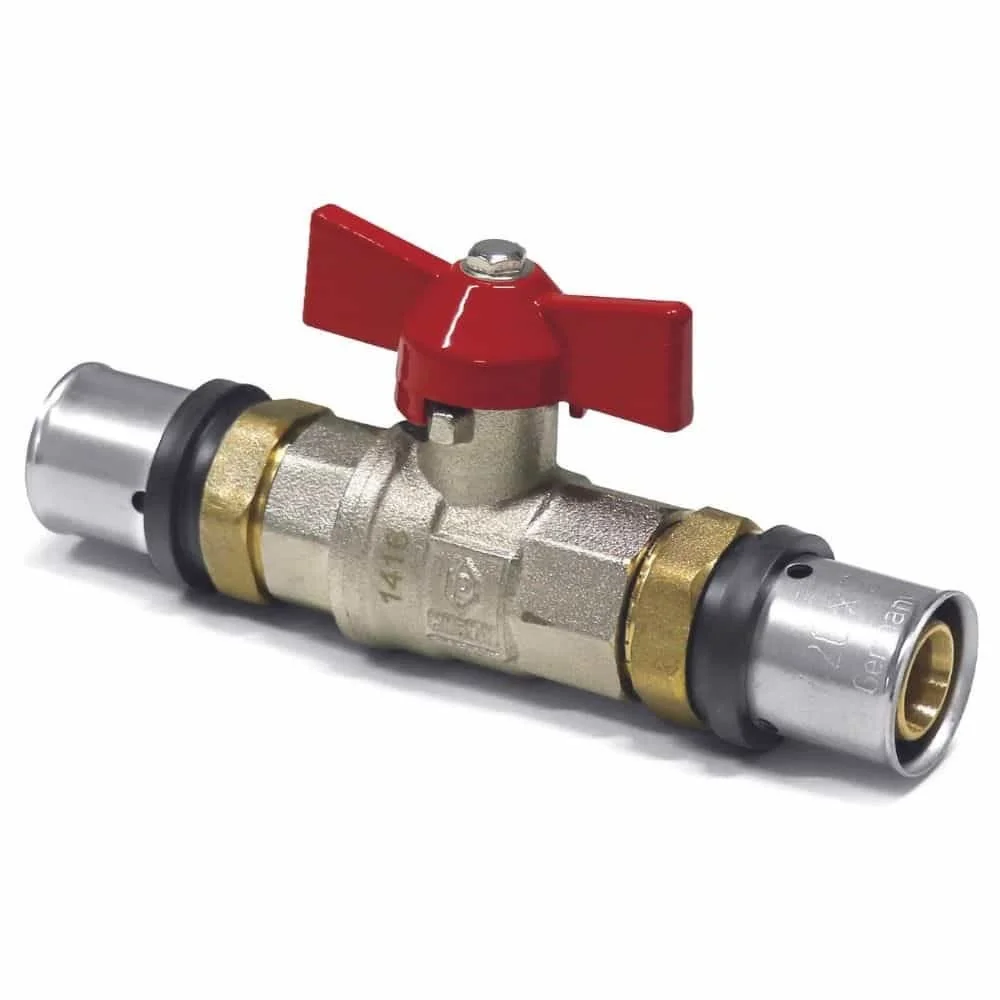

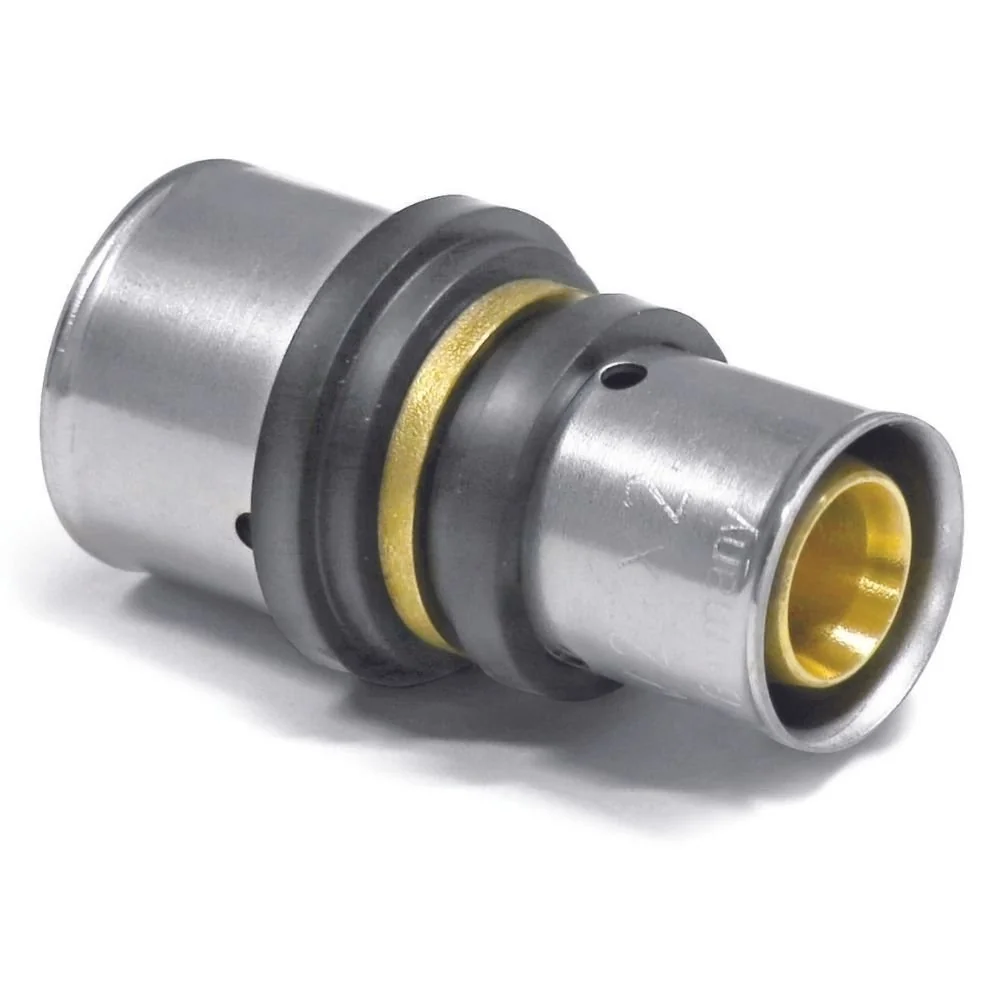

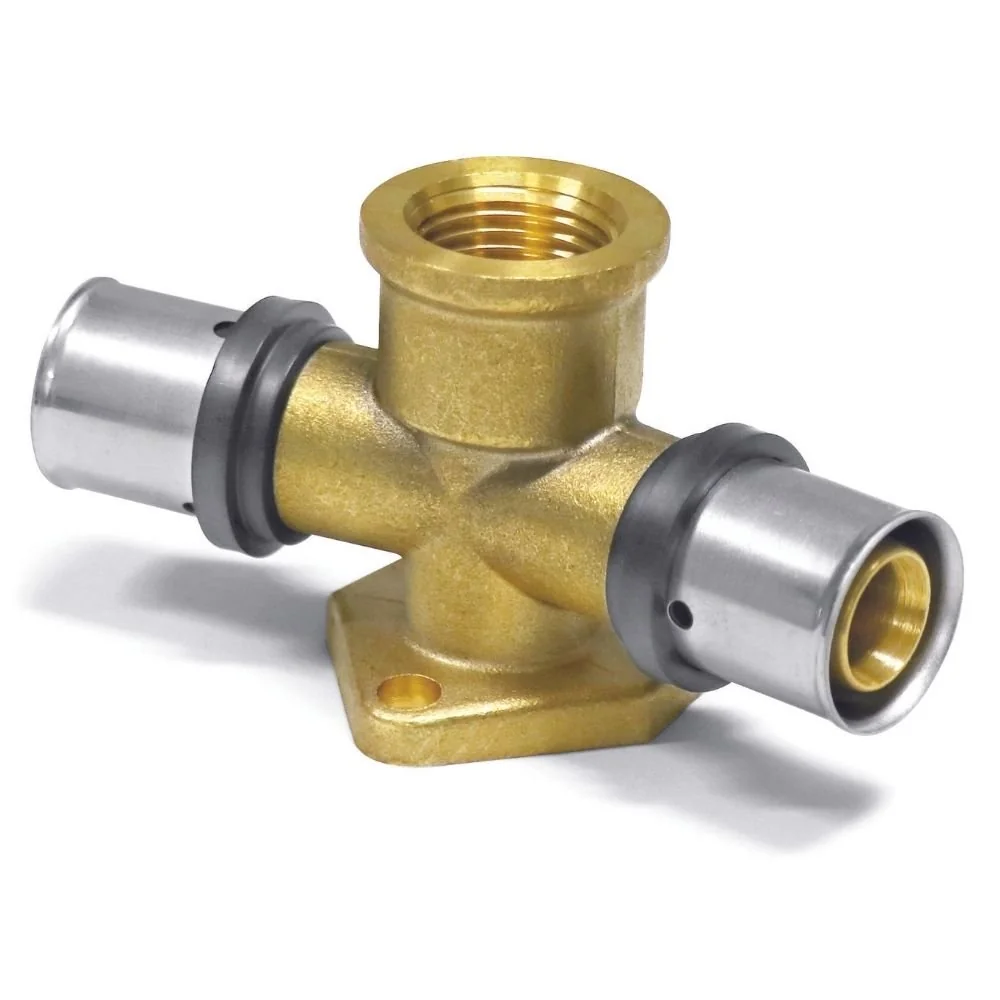

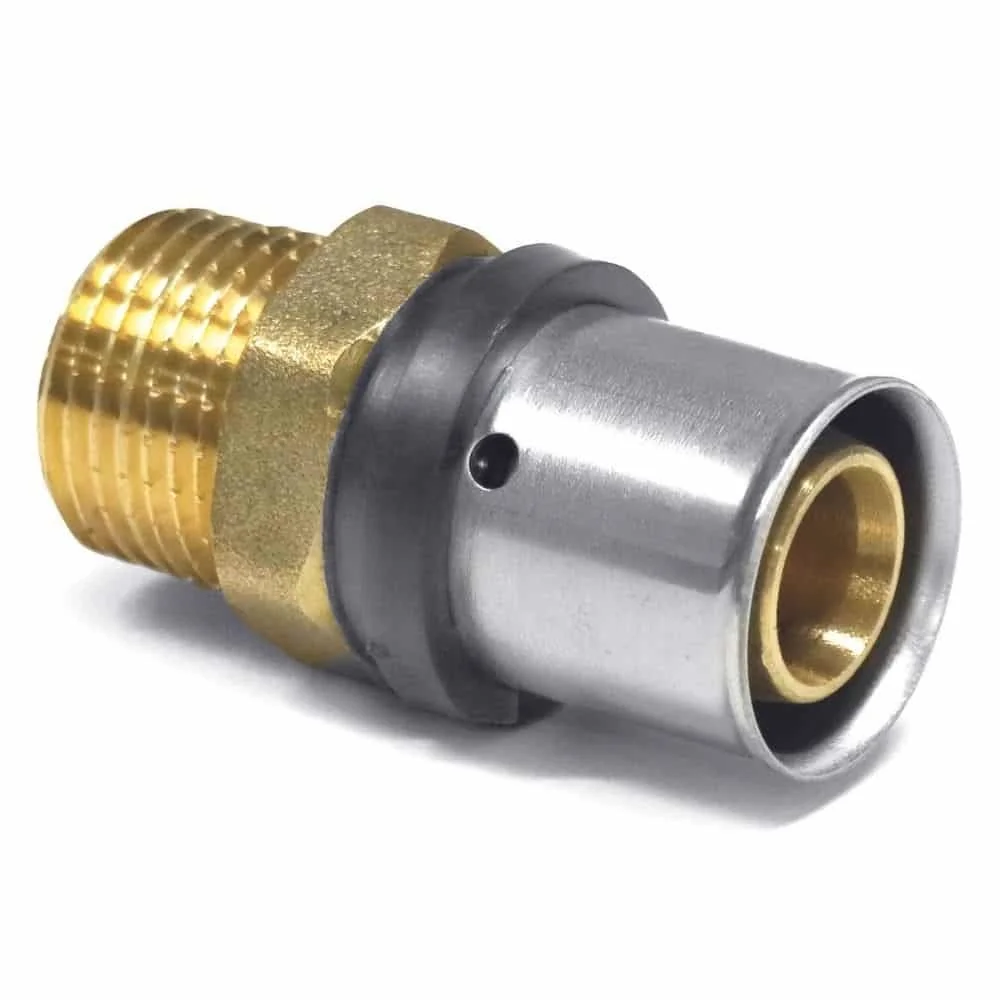

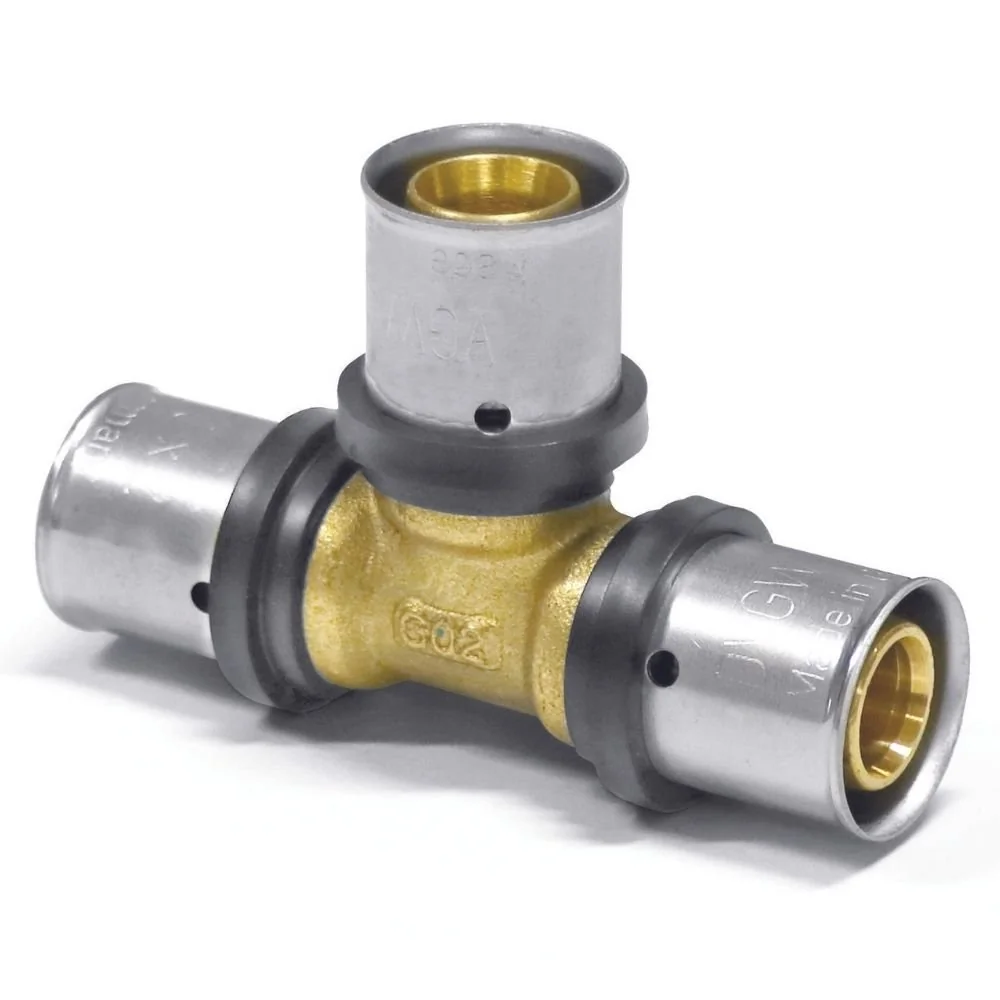

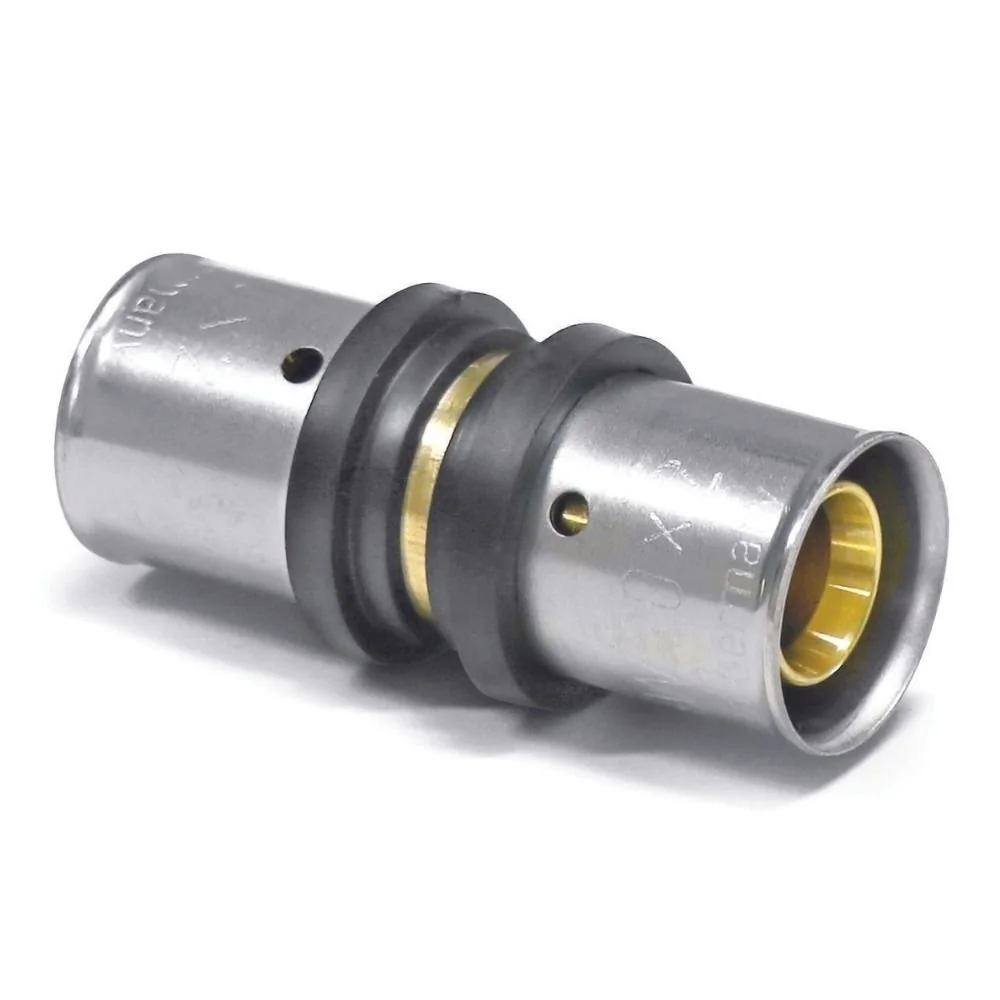

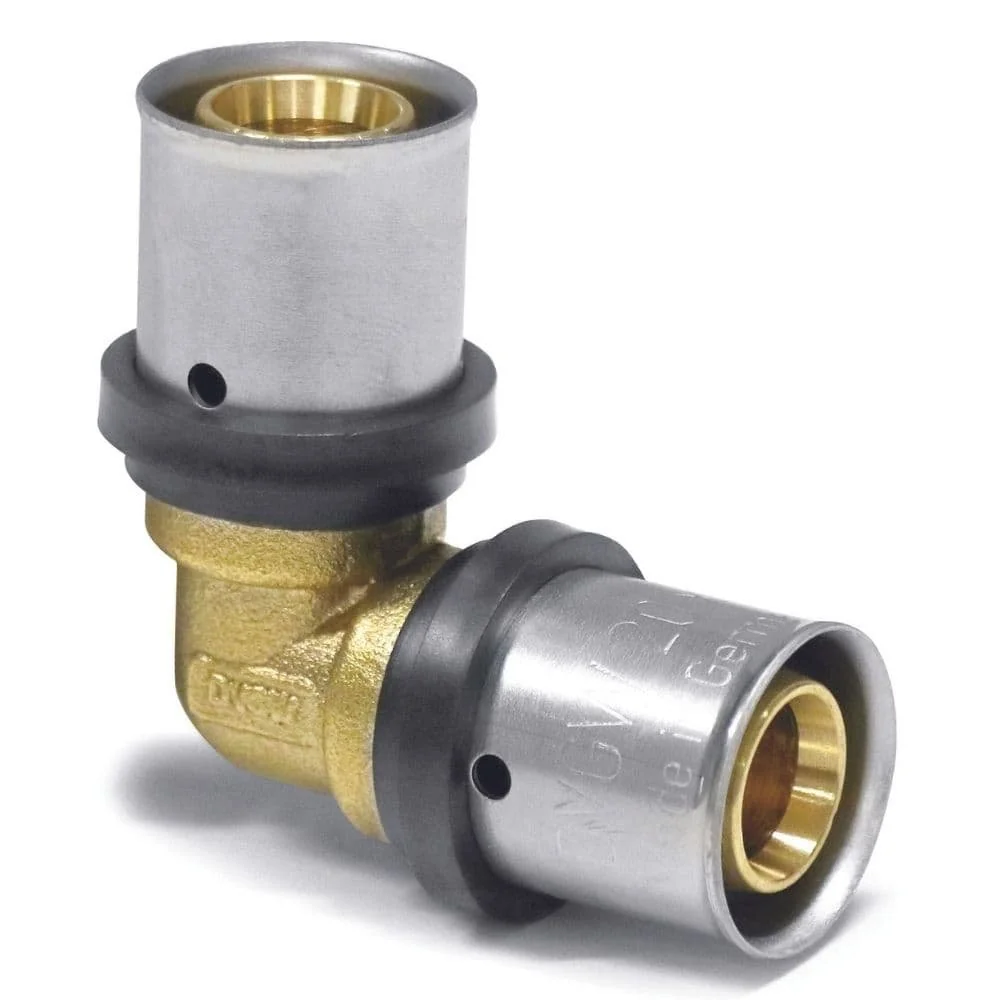

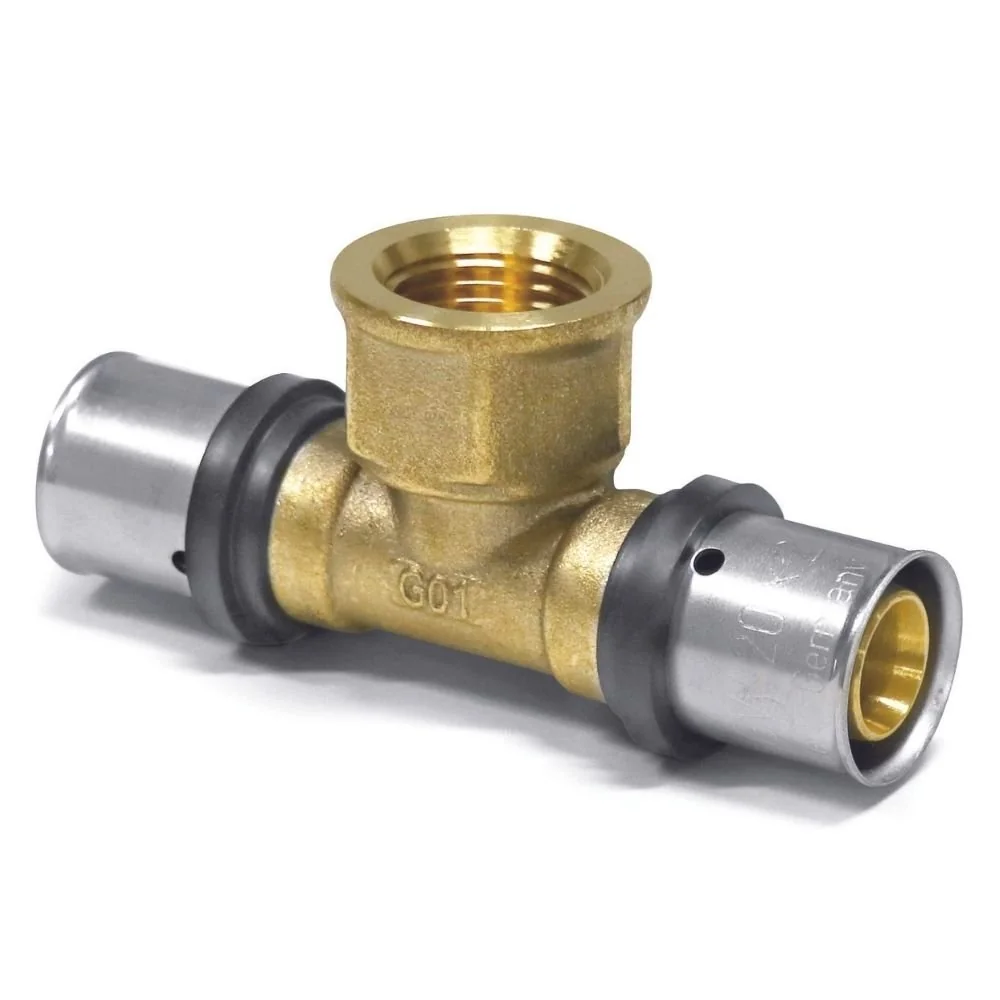

Pressfittings sind in der Kategorie mit Kupplungen, Winkeln, T-Stücken, Wandwinkeln, Übergängen und Kugelhähnen vertreten. Ein Pressfitting mit 32 mm wird als Presskupplung für Heizung geführt. Für Mehrschichtverbundrohr steht eine 32-mm-Übergangsverschraubung mit 1 Zoll IG zur Verfügung. Weitere Übergänge verbinden Pressfittings mit Kupferrohr; die Produktnamen nennen dabei jeweils die Maße.

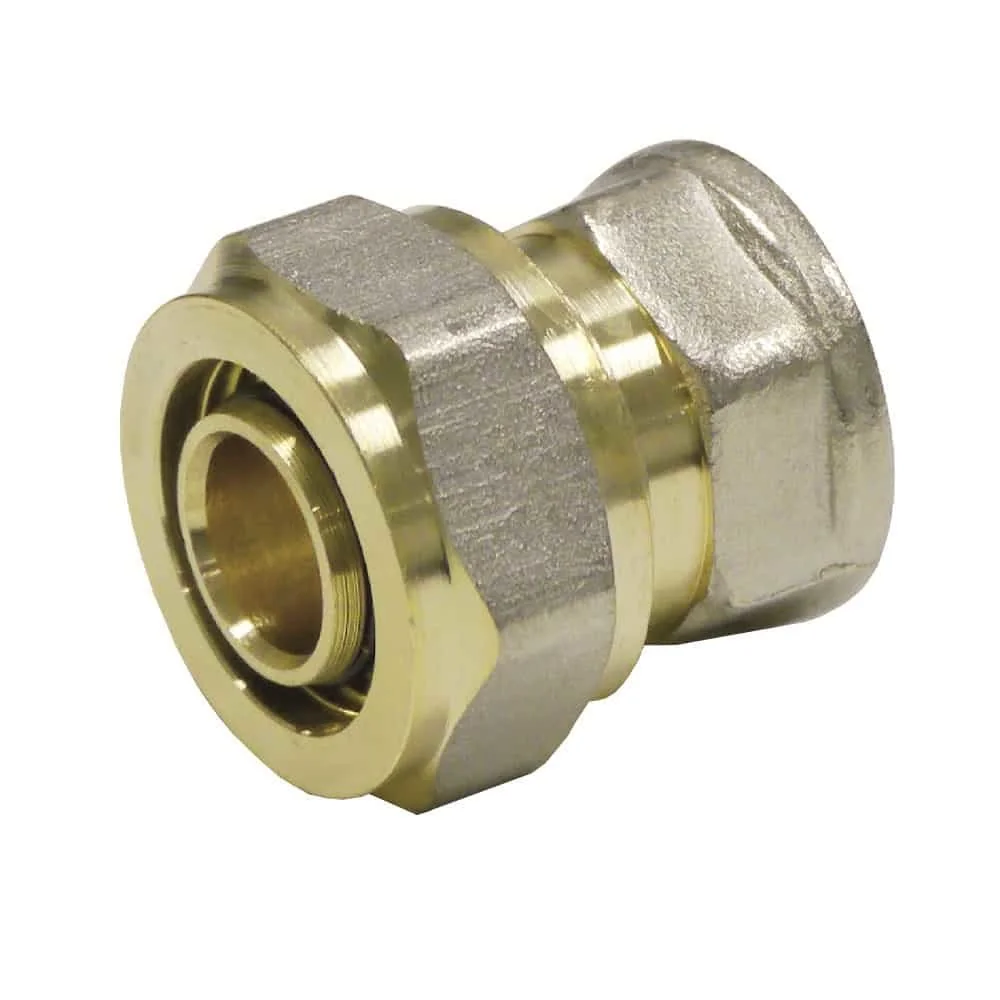

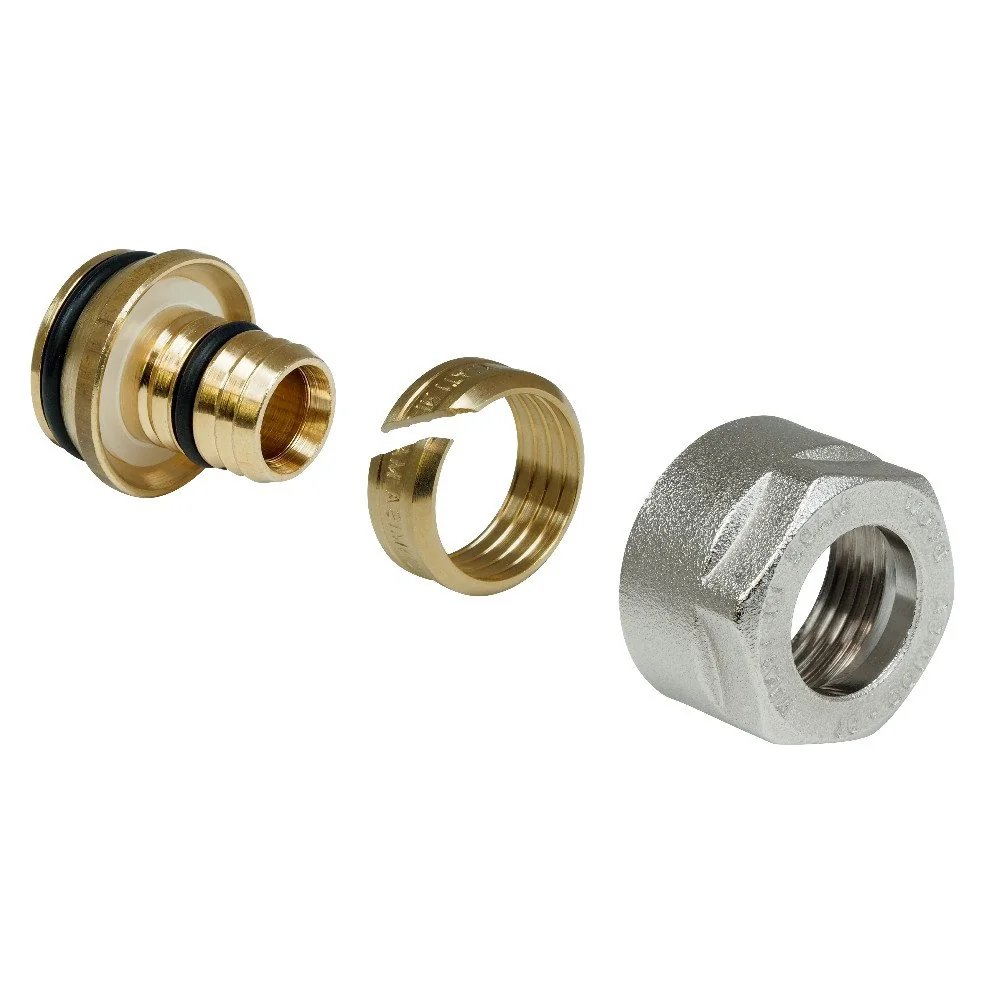

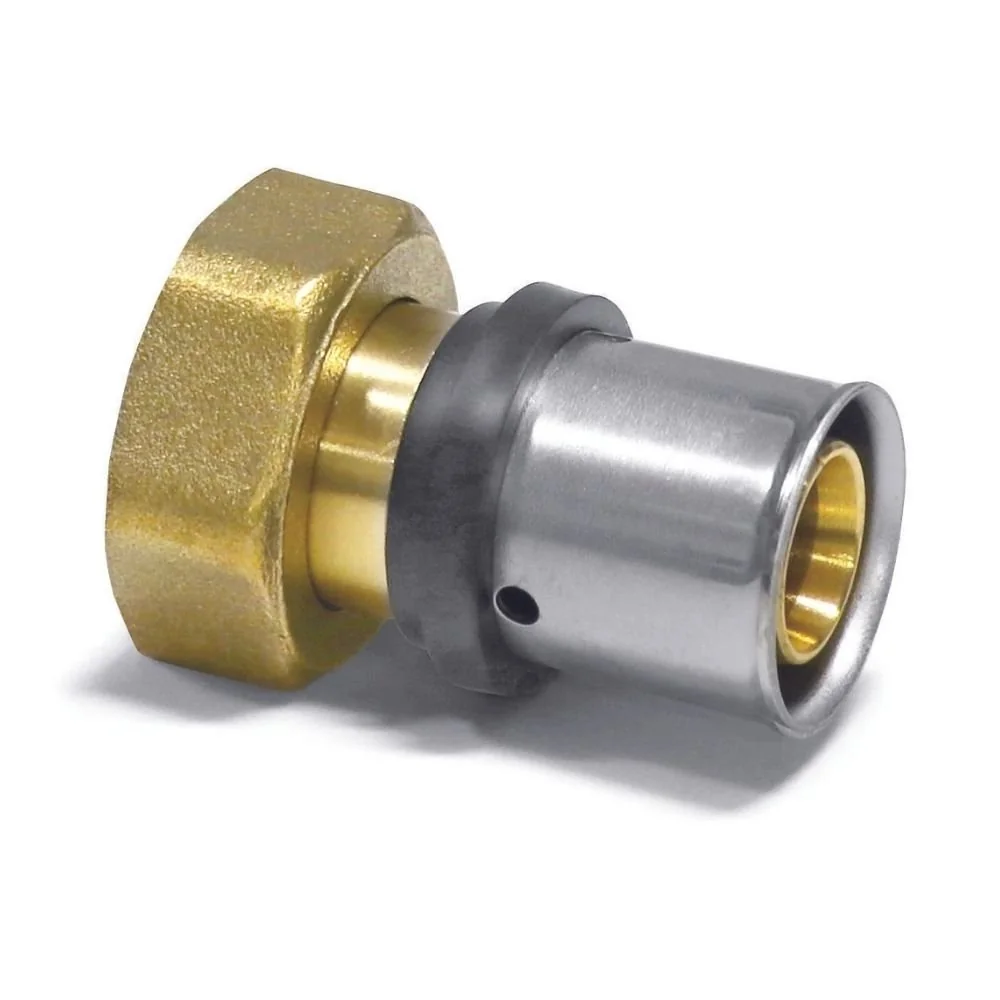

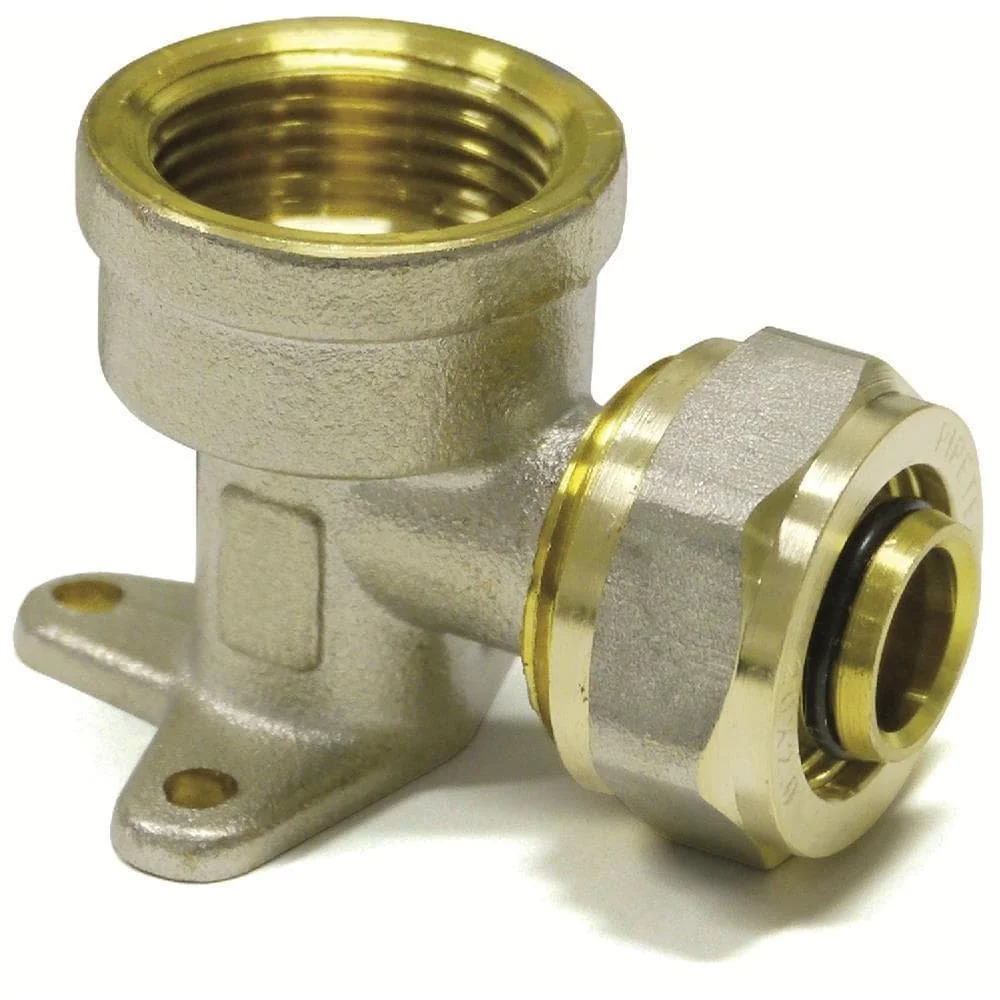

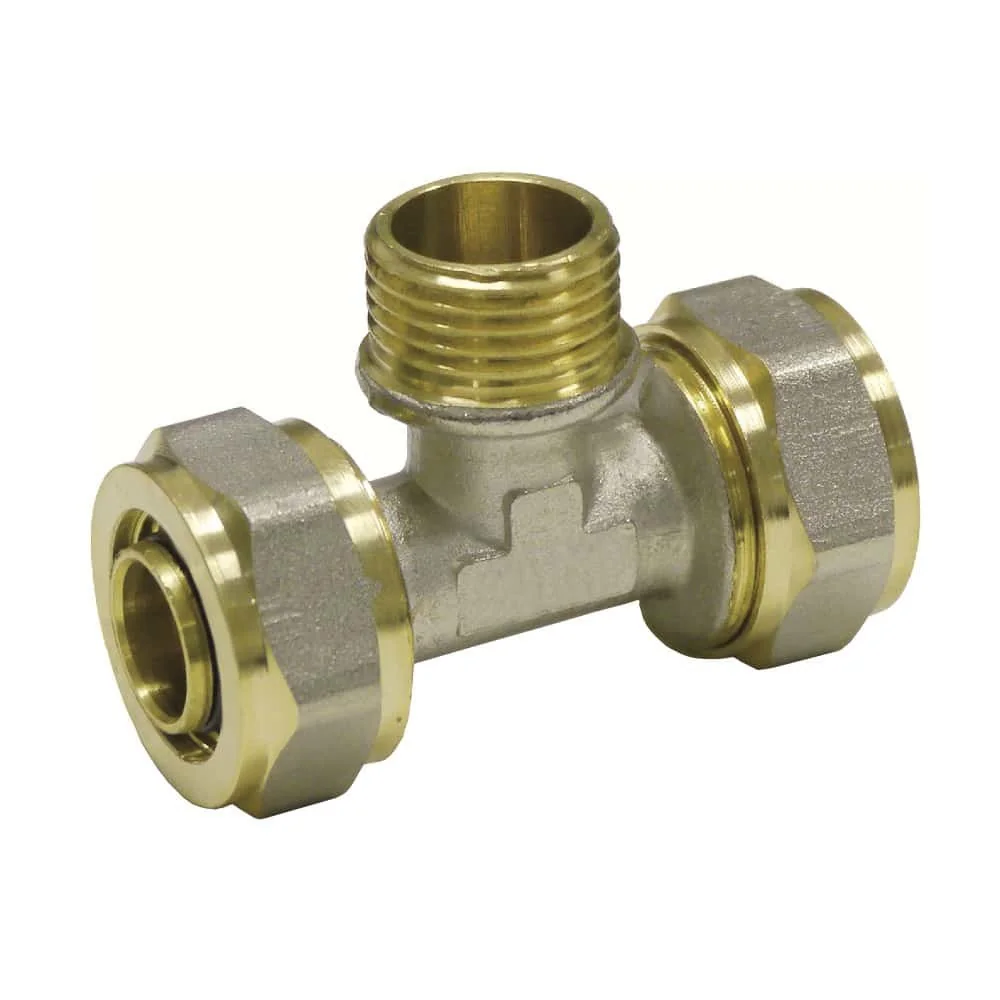

Bei den Schraubfittings reicht die Auswahl von Kupplungen und Winkeln bis zu T-Stücken und Stopfen. Der Artikel mit 32 x 3 und 3/4 Zoll AG nennt eine Montage ohne Presswerkzeug. Für Heizungsrohre ist eine Eurokonus-Klemmringverschraubung mit 16 x 2 und 3/4 Zoll aufgeführt. Die Anschlussbezeichnung und der Rohrtyp geben vor, welche Bauart in die bestehende Installation passt.
Press- oder Schraubausführung zuordnen
Die Begriffe Pressfitting, Schraubfitting, Klemmfitting und Eurokonus sollten nicht austauschbar gelesen werden. Sie beschreiben unterschiedliche Produktgruppen. Ein 16-mm-Stopfen für Verbundrohr, eine 16-x-2-Eurokonus-Verschraubung und eine 32-mm-Presskupplung lösen jeweils eine andere Anschlussaufgabe.
Bauform wählen: Kupplung, Winkel, T-Stück oder Verschluss

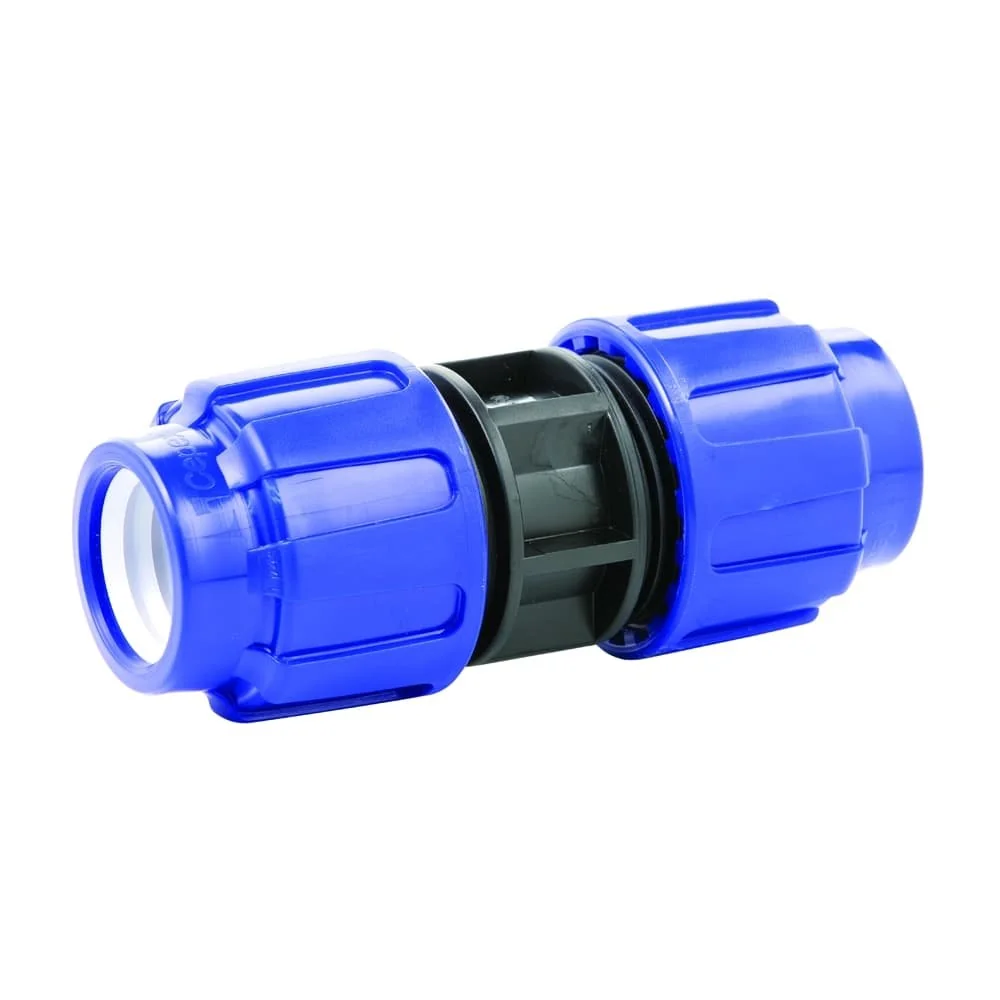

- Kupplung oder Muffe: für zwei Rohrseiten mit gleicher oder ausdrücklich reduzierter Maßangabe, zum Beispiel 40 x 40 oder 40 x 32.

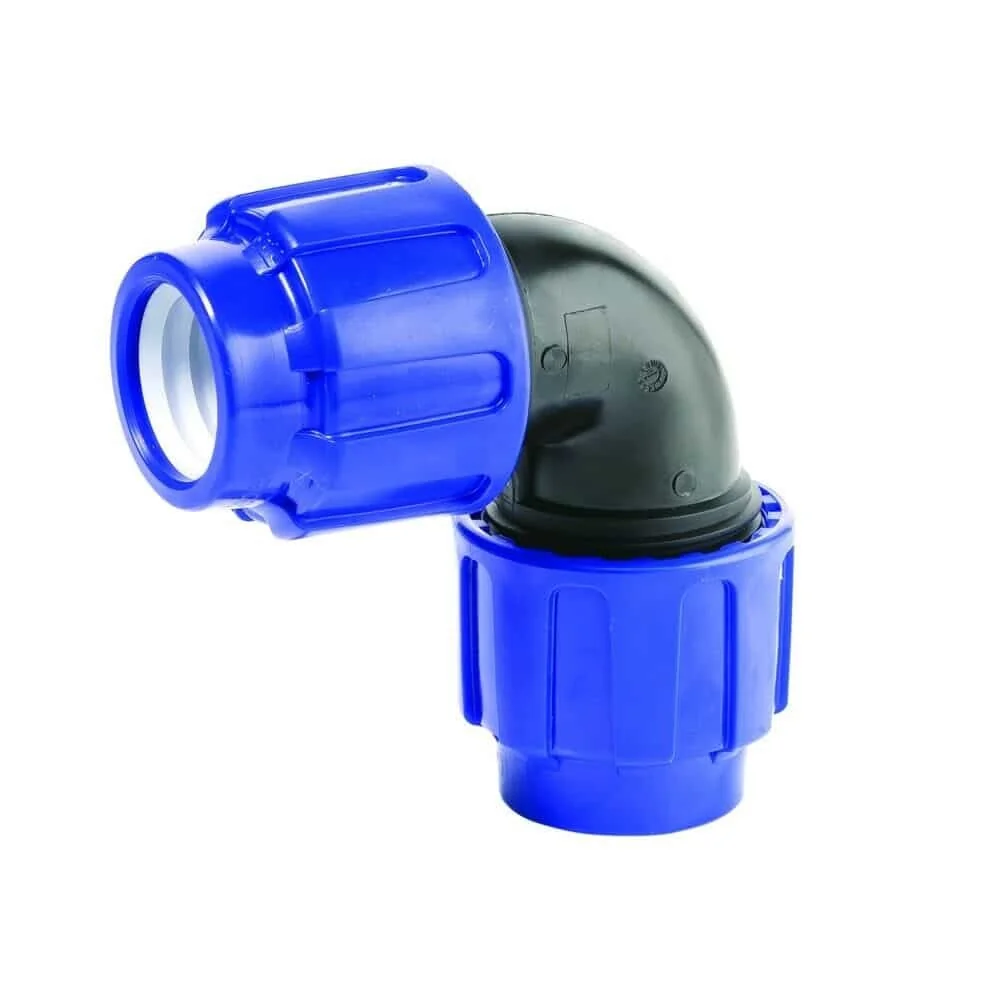

- 90°-Winkel: für eine Richtungsänderung; Varianten gibt es als PP- und Messing-Ausführung sowie mit IG, AG oder Wandhalterung.
- T-Stück: für einen zusätzlichen Leitungsweg; im Sortiment erscheinen gerade, reduzierte und erweiterte Ausführungen.

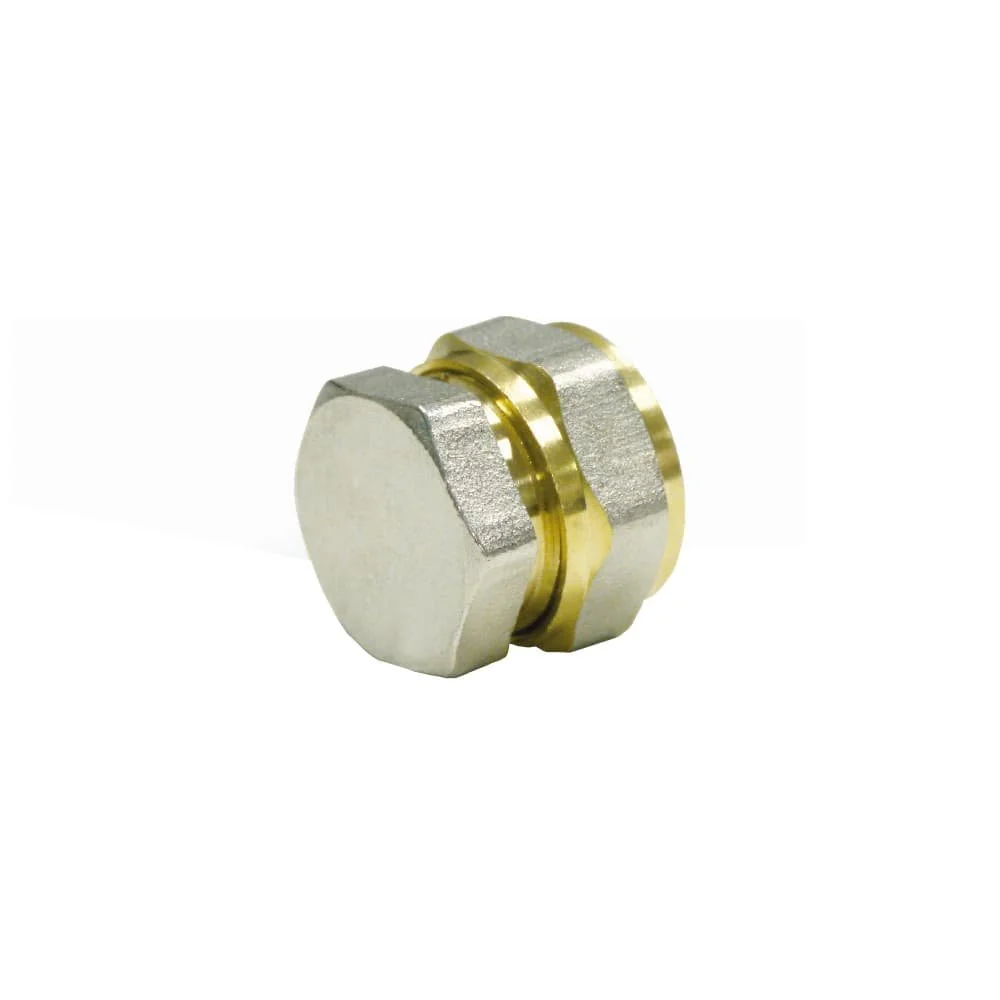

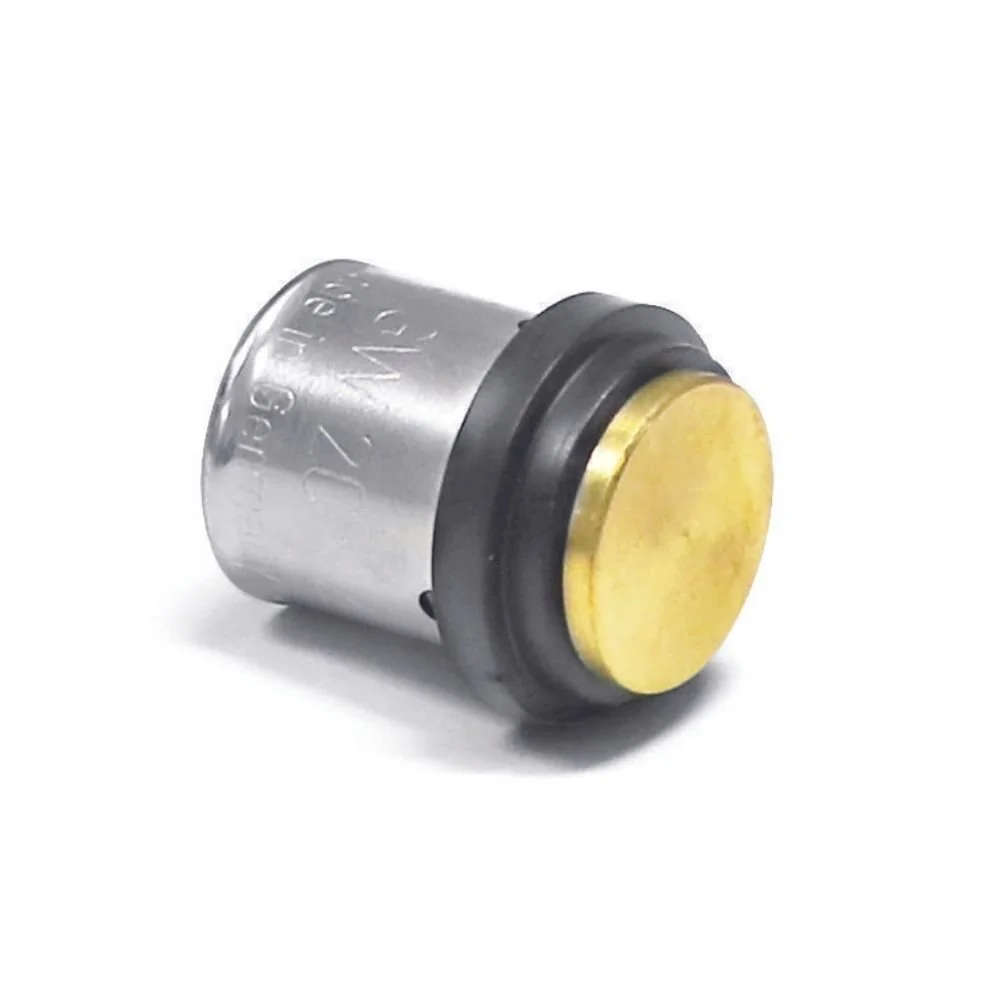

- Endkappe oder Stopfen: zum Verschließen eines Rohr- oder Fittinganschlusses, etwa als 25-mm-PP/PE-Endkappe oder 16-mm-Schraubfitting-Stopfen.

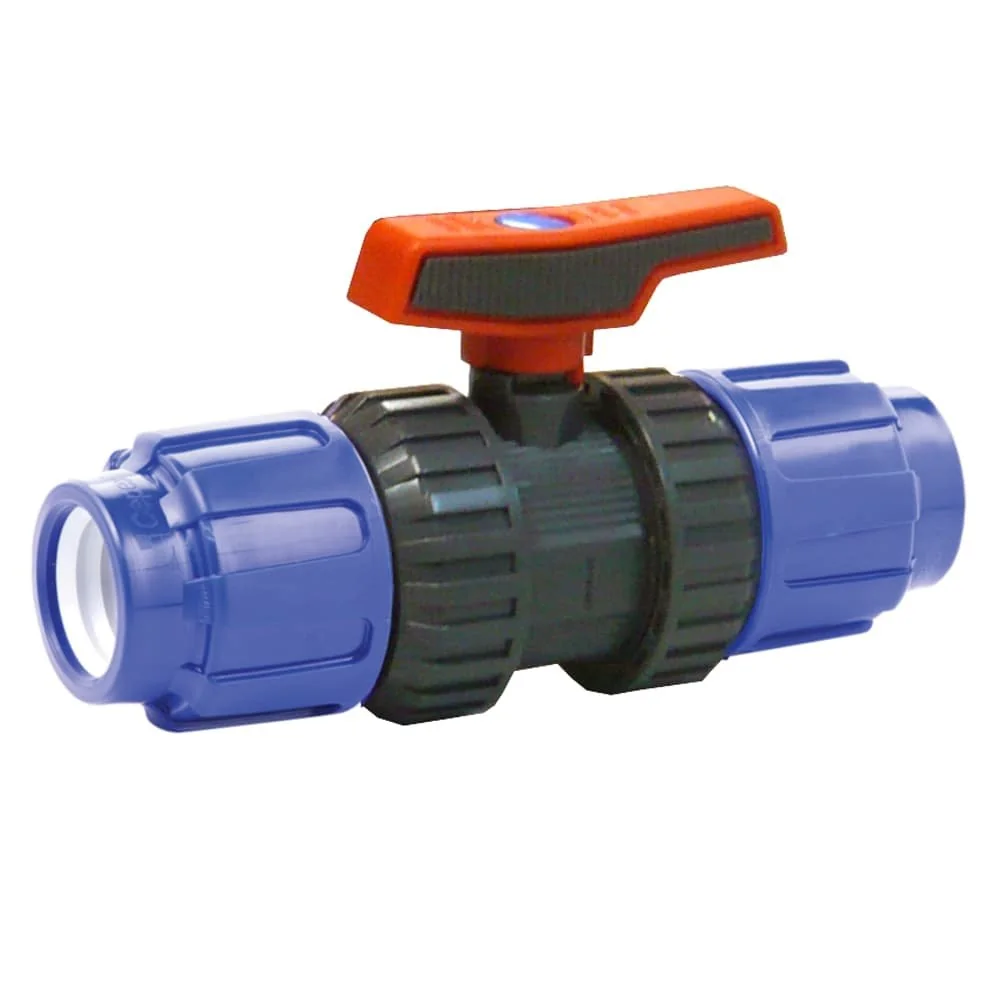

- Kugelhahn: wenn in der Produktbezeichnung neben der Rohrverschraubung eine Absperrung genannt wird, zum Beispiel bei 32 mm oder 40 x 40.
Auswahl in vier praktischen Schritten
- Rohr messen: Den Außendurchmesser des PE-Rohrs notieren und mit der Maßangabe der Verschraubung abgleichen.
- System bestimmen: Zwischen PE-Rohr, PP/PE-Verschraubung, Mehrschichtverbundrohr und der im Produktnamen genannten Press- oder Schraubausführung unterscheiden.
- Anschluss lesen: IG oder AG, Eurokonus sowie Gewindegrößen wie 1/2, 3/4, 1 oder 1 1/4 Zoll dem vorhandenen Gegenstück zuordnen.
- Aufgabe abgleichen: Gerade Kupplung, 90°-Winkel, T-Stück, Endkappe, Wandhalterung, Kugelhahn oder Anbohrschelle nach der geplanten Leitungsfunktion auswählen.
Für Anwendungen im Trinkwasser-, Gas-, Heizungs- oder Bewässerungsbereich sollten nur Varianten mit der entsprechenden Anwendung im Artikelnamen oder in der Produktbeschreibung in die engere Auswahl kommen. So bleibt die Zuordnung an den konkreten Artikel gebunden.
Verwandte Kategorien für Anschlüsse und Armaturen
Ergänzende Sortimentsbereiche
Gewindefittings
Anschlüsse mit Gewindefittings als benachbarte Produktgruppe.
Messing Verbinder
Weitere Verbinder aus Messing für die Einordnung von Rohranschlüssen.
Kugelhähne, Muffenschieber, Absperrhähne
Armaturen für das Absperren und Trennen von Leitungsabschnitten.
Messung, Regulierung & Filtration
Benachbarter Bereich für Mess-, Regel- und Filteraufgaben in Sanitär und Bewässerung.
Ratgeber für Rohrarbeiten
Wasserpumpenzange vs. Rohrzange: Welches Werkzeug wann nutzen?
Ein Vergleich der beiden Werkzeuge für Arbeiten an Rohrverbindungen und Verschraubungen.
Wurzeln im Rohr? 5 Profi-Tipps für freie Abflüsse mit Wurzel-Weg
Hinweise rund um Wurzeln im Rohr und freie Abflüsse als ergänzendes Rohrthema.
Wann Wurzel-Weg einsetzen? Ihr saisonaler Schutzschild für freie Rohre
Ein weiterer Ratgeber zu freien Rohren und saisonalen Arbeiten am Leitungssystem.
Häufige Fragen zu Fittings und PE-Rohr-Verschraubungen
Welchen Rohrdurchmesser muss ich bei einer PE-Rohr-Verschraubung abgleichen?
Maßgeblich ist der Außendurchmesser des PE-Rohrs. In den Produktdaten dieser Kategorie erscheinen unter anderem 16, 20, 25, 32, 40 und 63 mm. Bei einer reduzierten Ausführung wie 40 x 32 müssen beide Rohrseiten zu den angegebenen Maßen passen.
Was bedeuten IG und AG in der Produktbezeichnung?
IG bezeichnet ein Innengewinde, AG ein Außengewinde. Beispiele sind 20 mm x 1/2 Zoll AG bei einer Messing-Kupplung oder IG 32 x 1 Zoll bei einer 90°-Wandhalterung. Das Gewinde muss zum vorhandenen Gegenstück passen.
Wann passt eine Kupplung, wann ein Winkel oder T-Stück?
Eine Kupplung oder Muffe verbindet Rohrseiten. Ein 90°-Winkel ändert die Leitungsrichtung. Ein T-Stück ergänzt einen Abzweig. Für das Verschließen eines Anschlusses stehen Endkappen und Stopfen in den jeweils angegebenen Maßen.
Woran erkenne ich die genannte Anwendung für Trinkwasser, Gas oder Heizung?
Die Anwendung ist bei ausgewählten Artikeln ausdrücklich im Namen oder in der Produktbeschreibung genannt. Beispiele sind eine 40-mm-Messing-Variante für Trinkwasser und Gas, eine 32-mm-Presskupplung für Heizung sowie mehrere Verschraubungen mit dem Hinweis Trinkwasser. Diese Angabe sollte mit dem konkreten Einsatzfall übereinstimmen.
Was unterscheidet Klemm-, Press- und Schraubfittings?
Klemmfittings werden in dieser Kategorie als PE-Rohr-Verschraubungen geführt. Pressfittings sind als Presskupplungen, Winkel, T-Stücke oder Übergänge bezeichnet. Schraubfittings bilden eine eigene Gruppe; bei der 32-x-3-Kupplung nennt die Produktbeschreibung die Montage ohne Presswerkzeug.
Wie ordne ich Angaben wie 40 x 40, DN 32 und PN 16 ein?
Diese Kombination steht bei der PP-PE-Rohr-Verschraubung mit Kugelhahn 40 x 40 in den technischen Daten: D 40 x 40, DN 32 und PN 16 beziehungsweise 240 psi. Solche Werte gehören zur jeweiligen Produktkarte und sind nicht automatisch Werte anderer Fittings.
Kurzfassung für die Vorauswahl
Die passende Verbindung ergibt sich aus vier Punkten: Rohrdurchmesser, Rohrsystem, Gewinde und Bauform. Kupplung oder Muffe verbinden, Winkel ändern die Richtung, T-Stücke bilden Abzweige und Endkappen oder Stopfen schließen Anschlüsse. Messing- und PP/PE-Varianten, Klemm-, Press- und Schraubfittings sowie Kugelhähne und Anbohrschellen decken unterschiedliche Aufgaben ab. Wer Maß und Anschluss des vorhandenen Systems zuerst notiert, kann die Produktangaben gezielt miteinander vergleichen.
