Schläuche verbinden Armaturen, Geräte, Pumpen und Tanks mit der jeweiligen Wasserquelle. Die richtige Wahl beginnt deshalb beim Einsatzort: Ein Saug- und Druckschlauchset unterstützt die Wasserentnahme aus Teich oder Pool, ein Panzerschlauch passt an enge Armaturanschlüsse, und ein Zulaufschlauch gehört zur Versorgung von Haushaltsgeräten. Diese Seite zeigt die Unterschiede nach Durchmesser, Länge, Druckbereich und Anschlussart.
Ein Schlauch wird nicht nur durch sein Material bestimmt, sondern vor allem durch den Punkt, an dem er arbeitet. Für eine Pumpe am Teich braucht die Leitung einen anderen Aufbau als für den Zulauf einer Waschmaschine. Entscheidend sind Innendurchmesser, Gesamtlänge, Arbeitsdruck, Gewinde und die Art der Verbindung. Wenn diese Werte zusammenpassen, bleibt der Wasserweg vom Entnahmeort bis zum Gerät nachvollziehbar planbar.

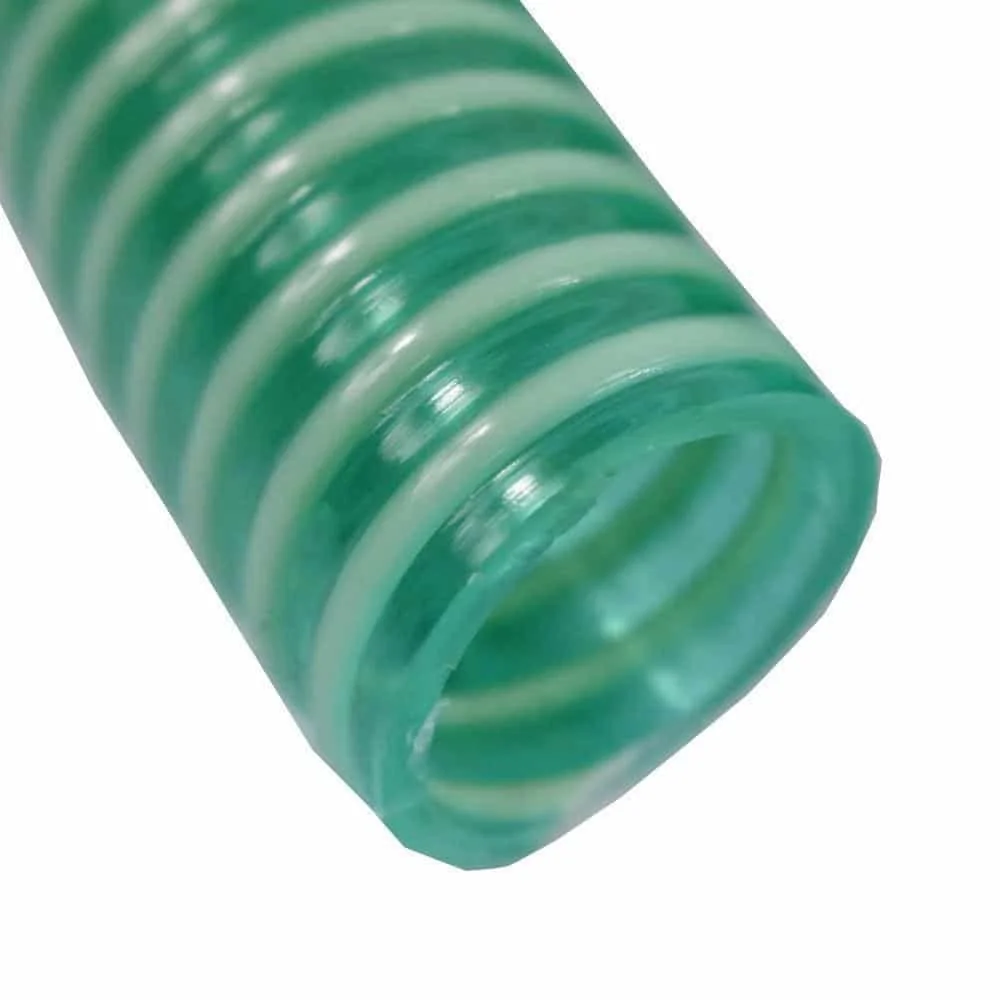

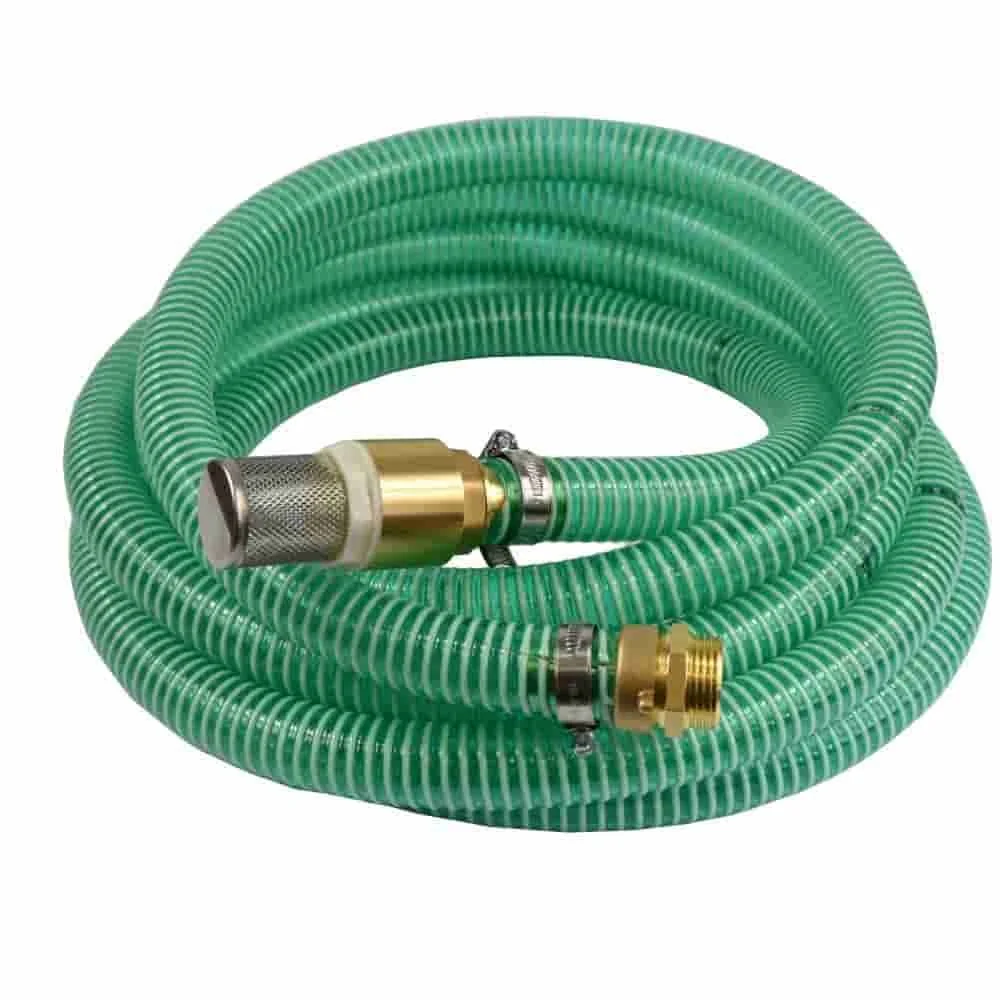

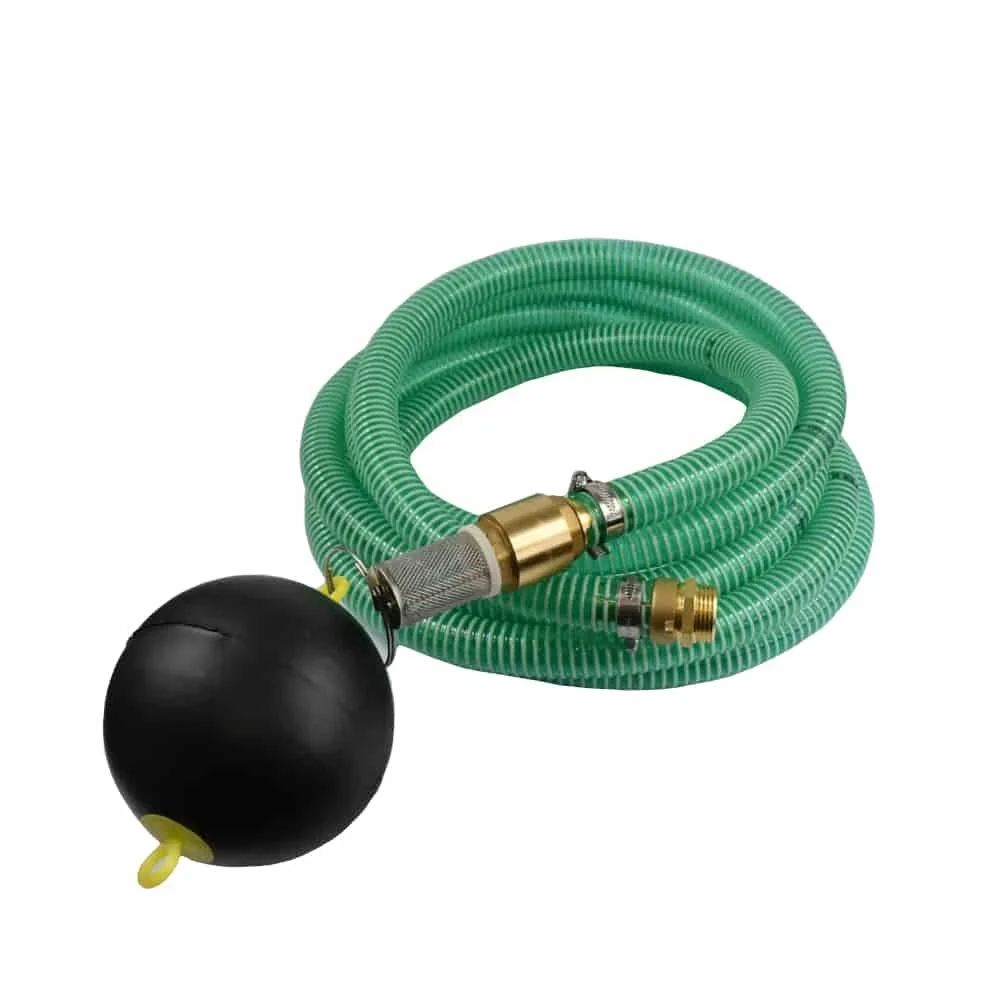

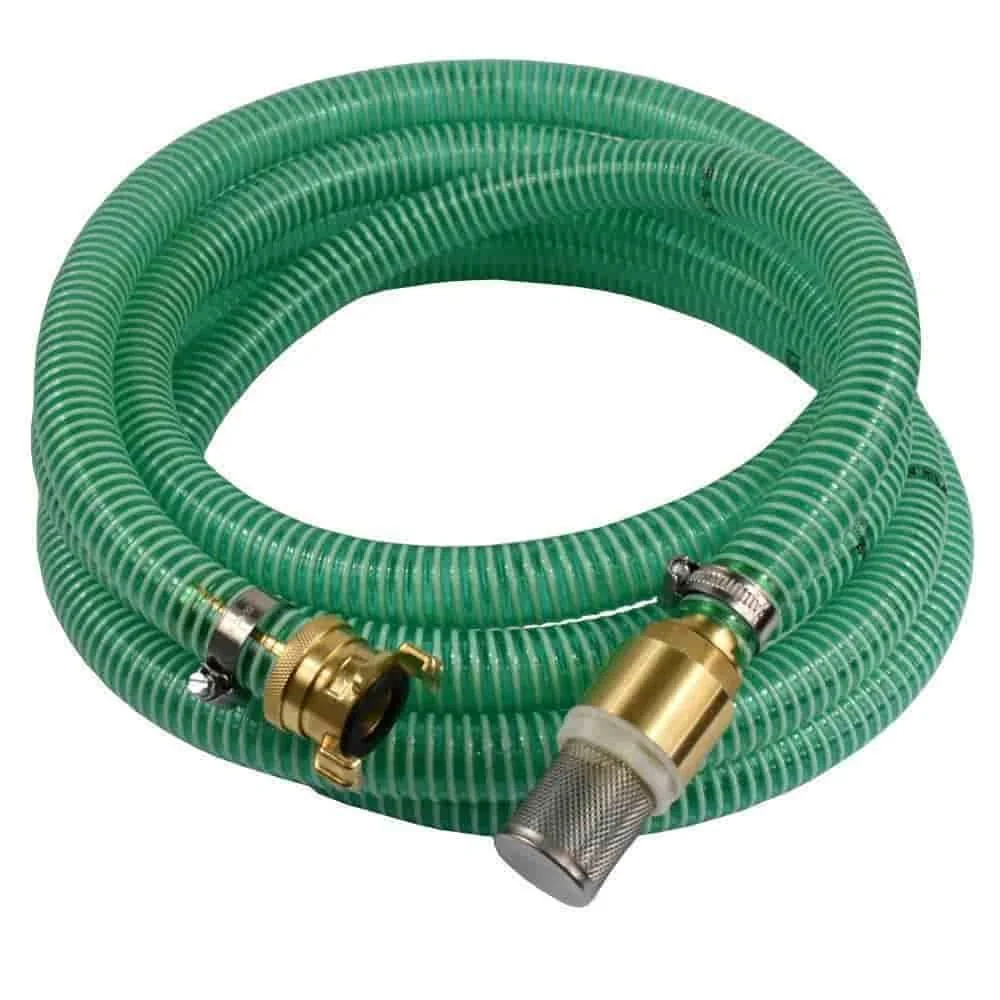

Diese Variante ist für Pumpenaufgaben gedacht: Wasser wird angesaugt und anschließend unter Druck weitergeführt. In der Kategorie finden Sie Sets mit Saugkorb, Rückschlagventil, Fußventil oder Doppelnippel. Ausgewiesene Modelle arbeiten mit einem Arbeitsdruck bis 6 bar und haben häufig einen Innendurchmesser von 25 mm.

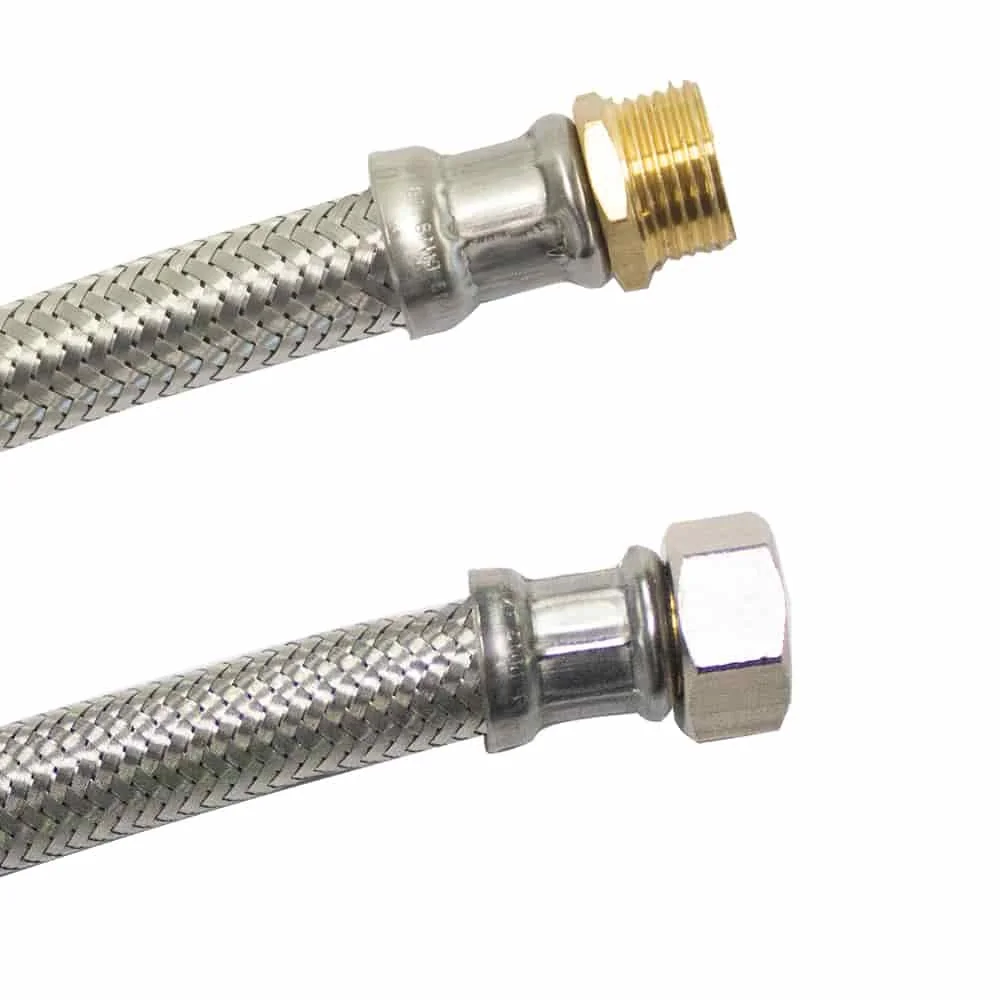

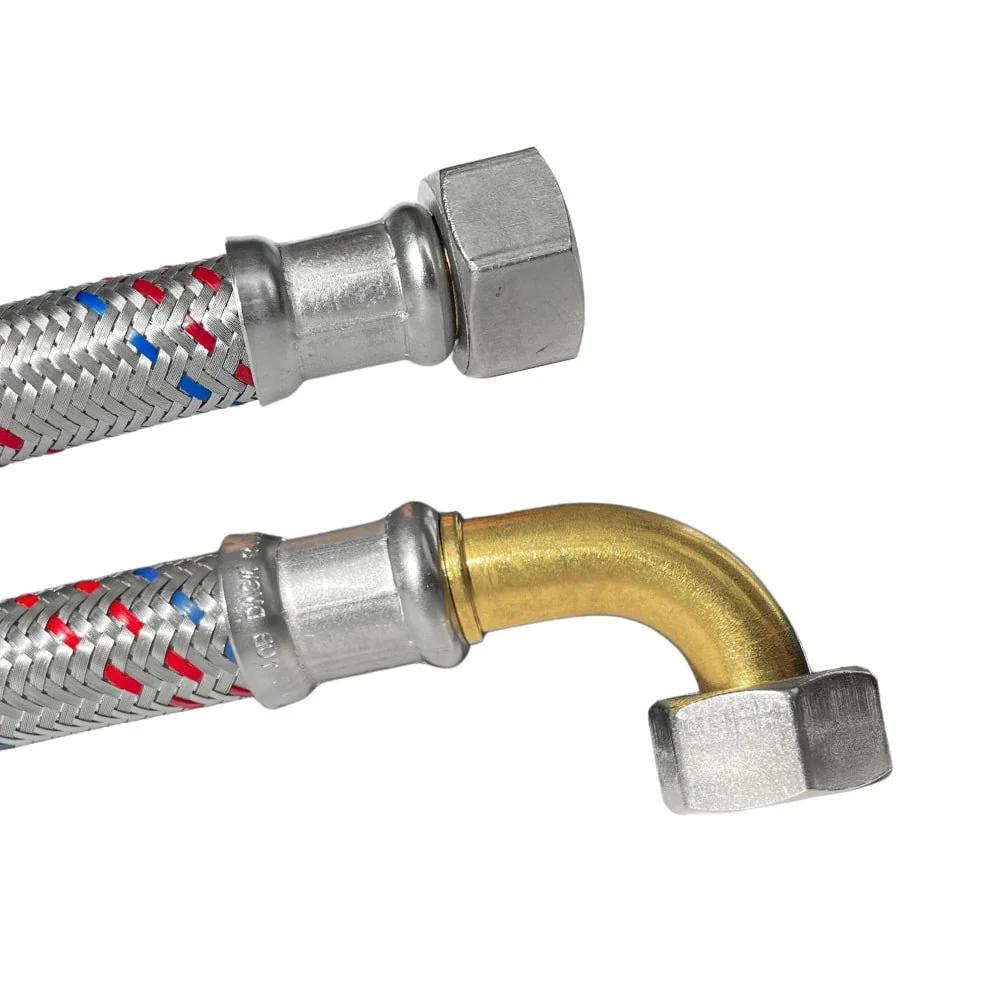

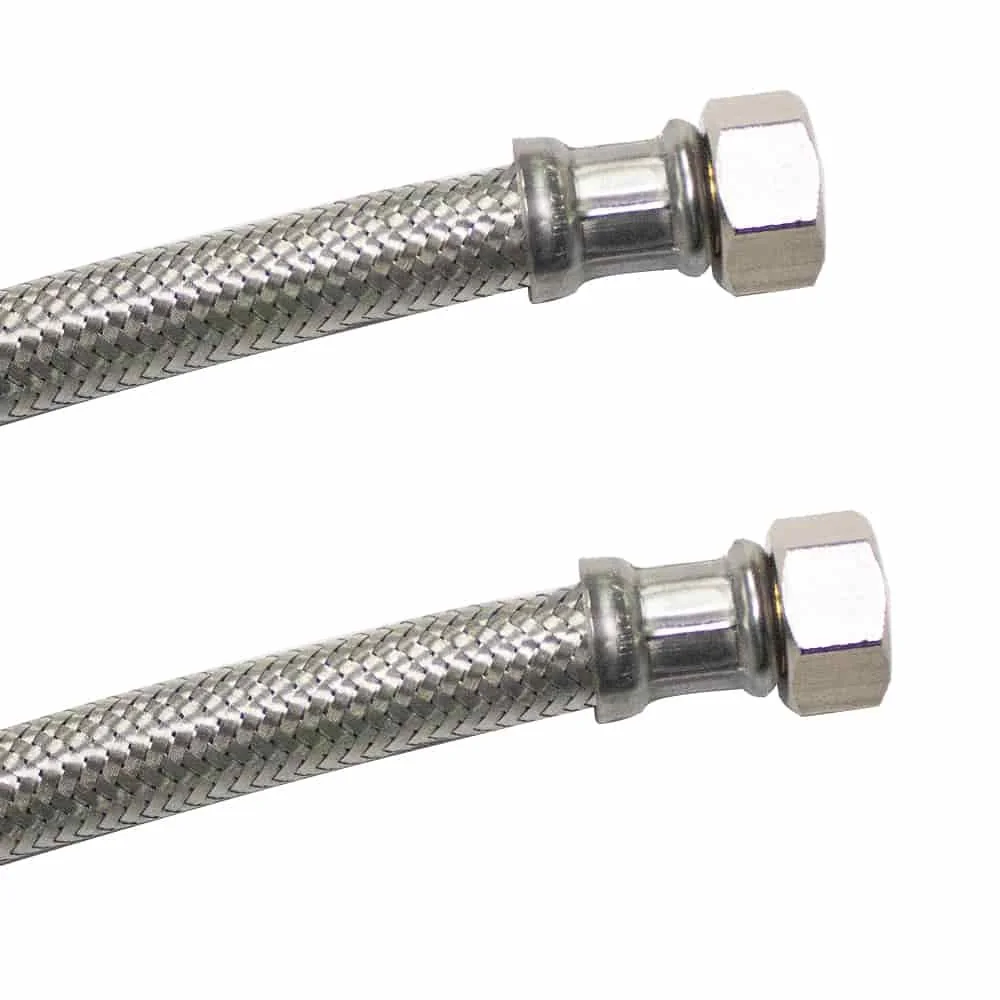

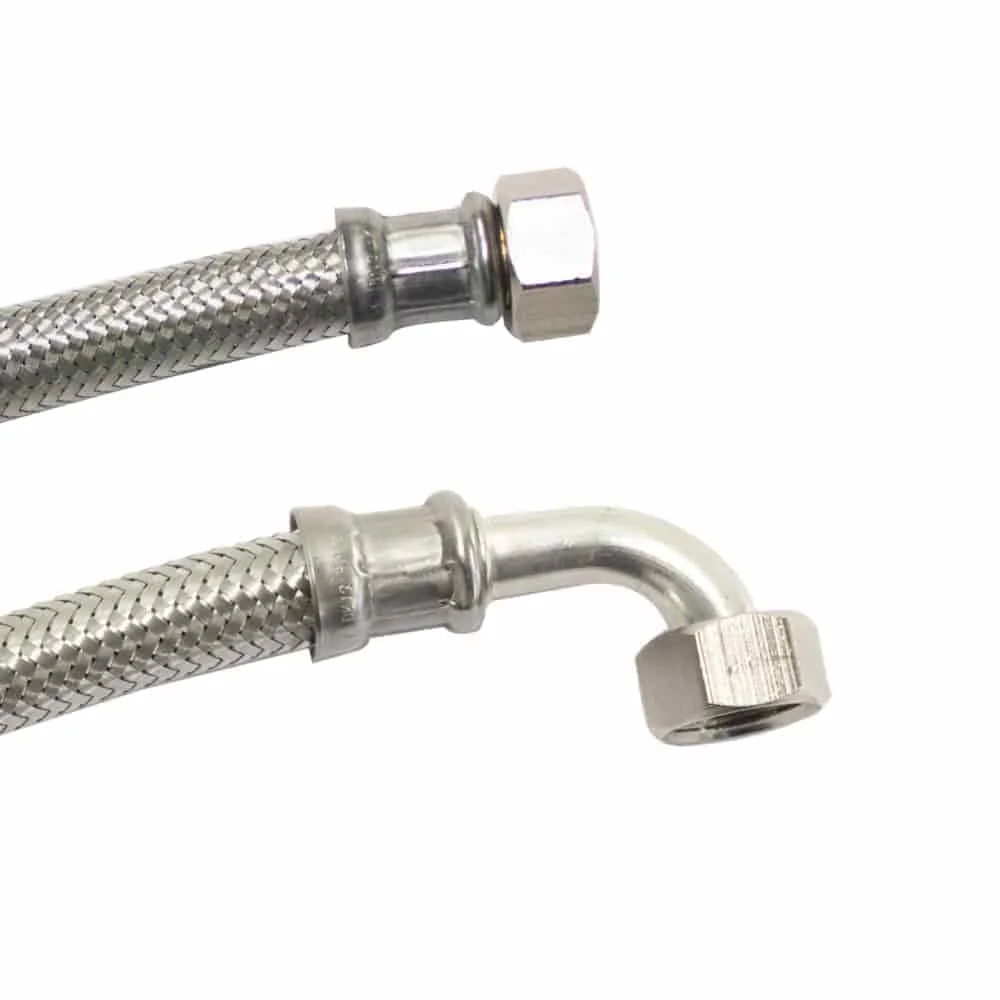

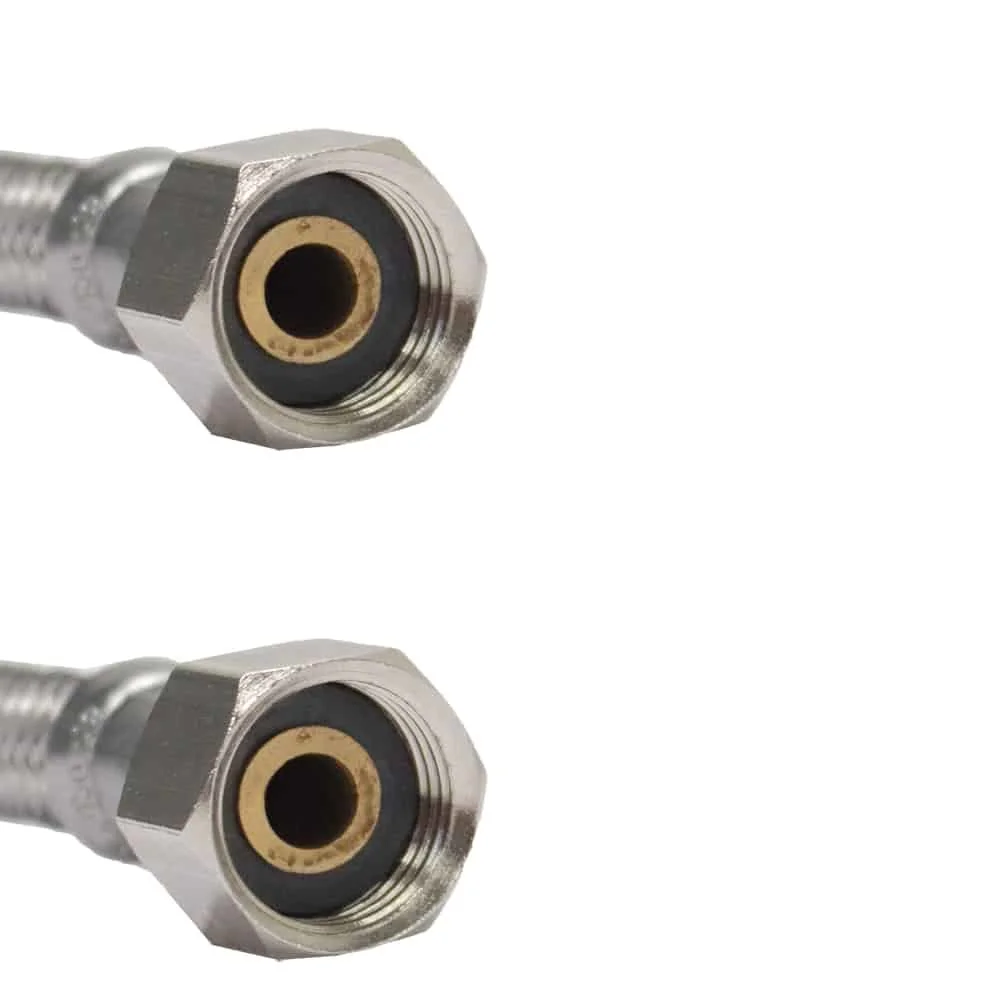

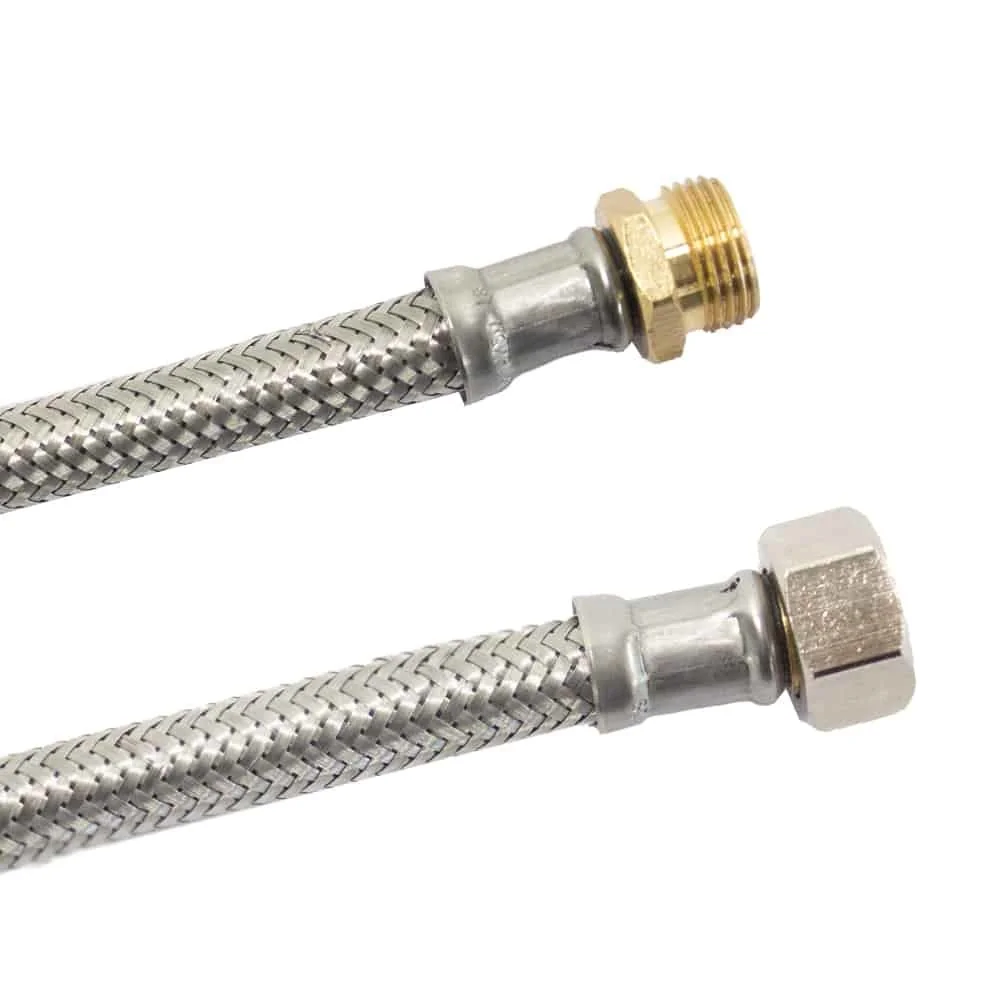

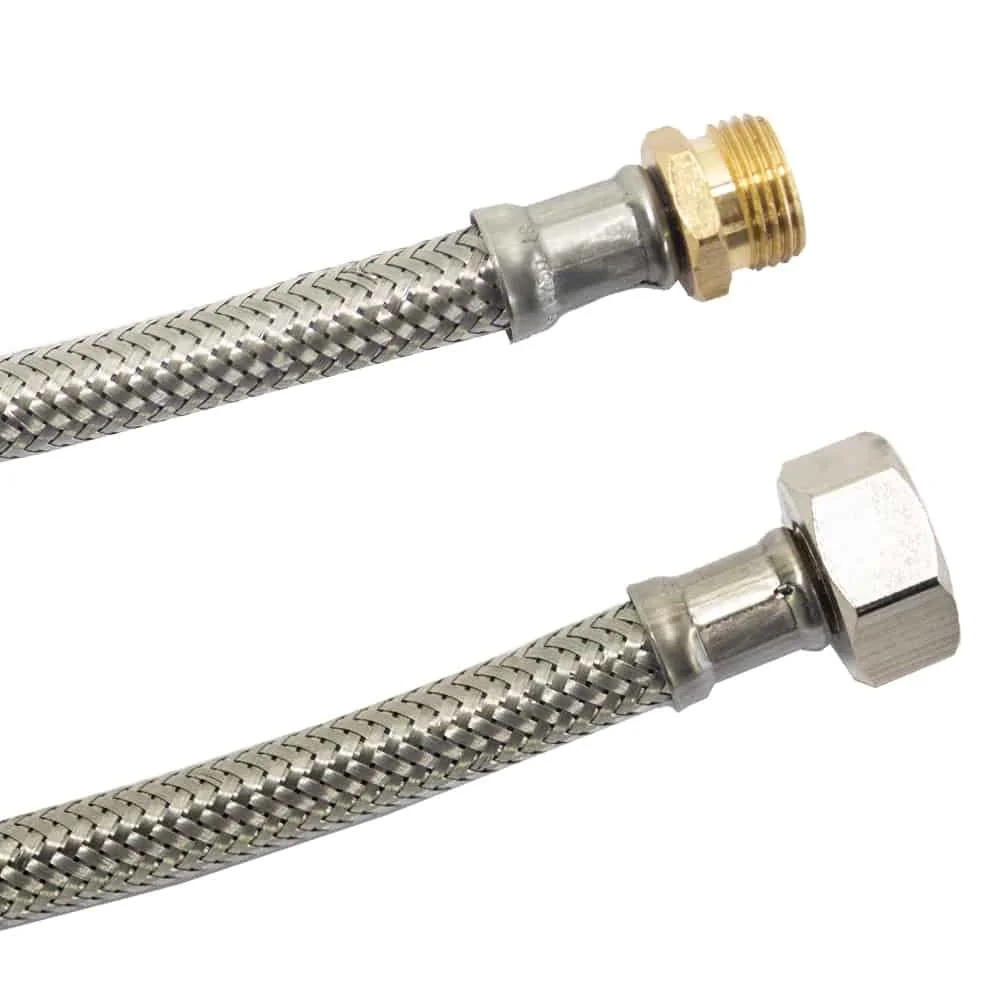

Ein Panzerschlauch hat eine Edelstahlumflechtung um eine flexible Innenleitung. Das macht ihn für feste Anschlüsse an Armaturen oder Wasserenthärter interessant. Achten Sie auf Nennweite, Länge und Anschlussgröße, etwa DN8 mit 3/8 Zoll oder DN13 mit 1/2 Zoll.

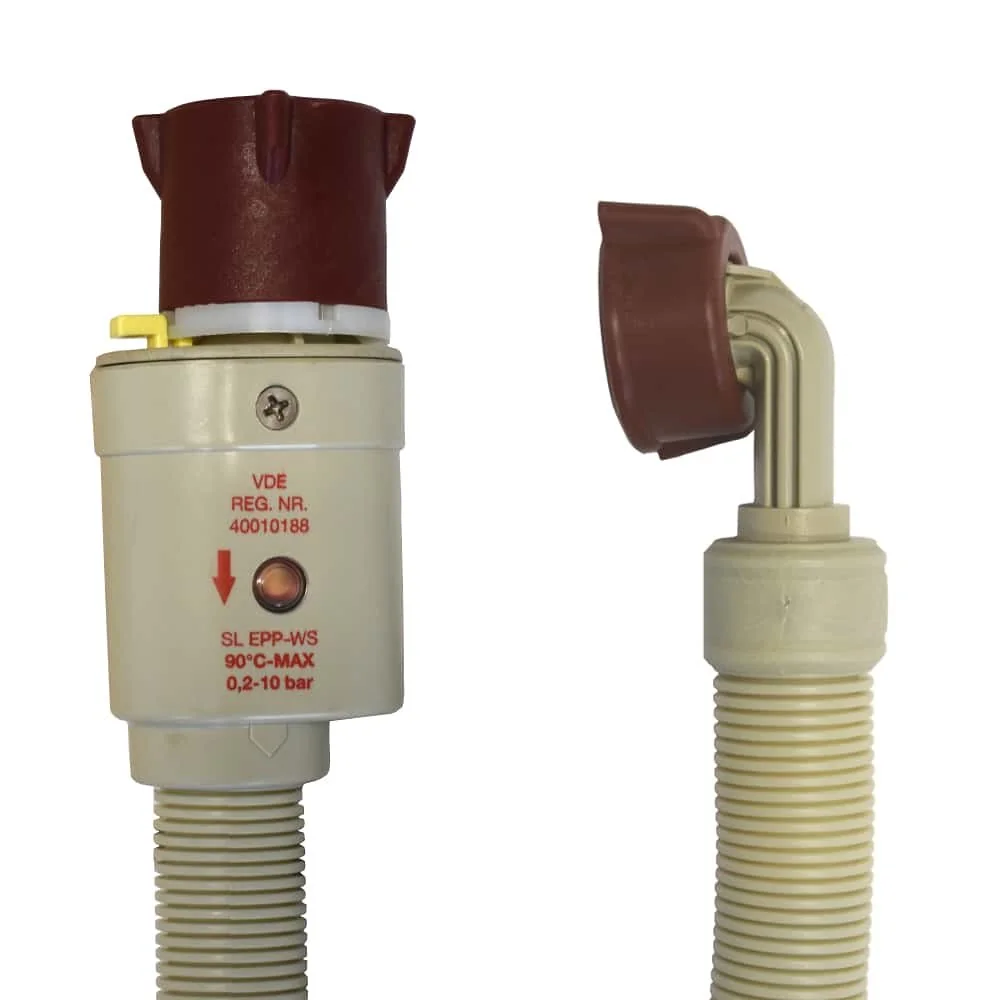

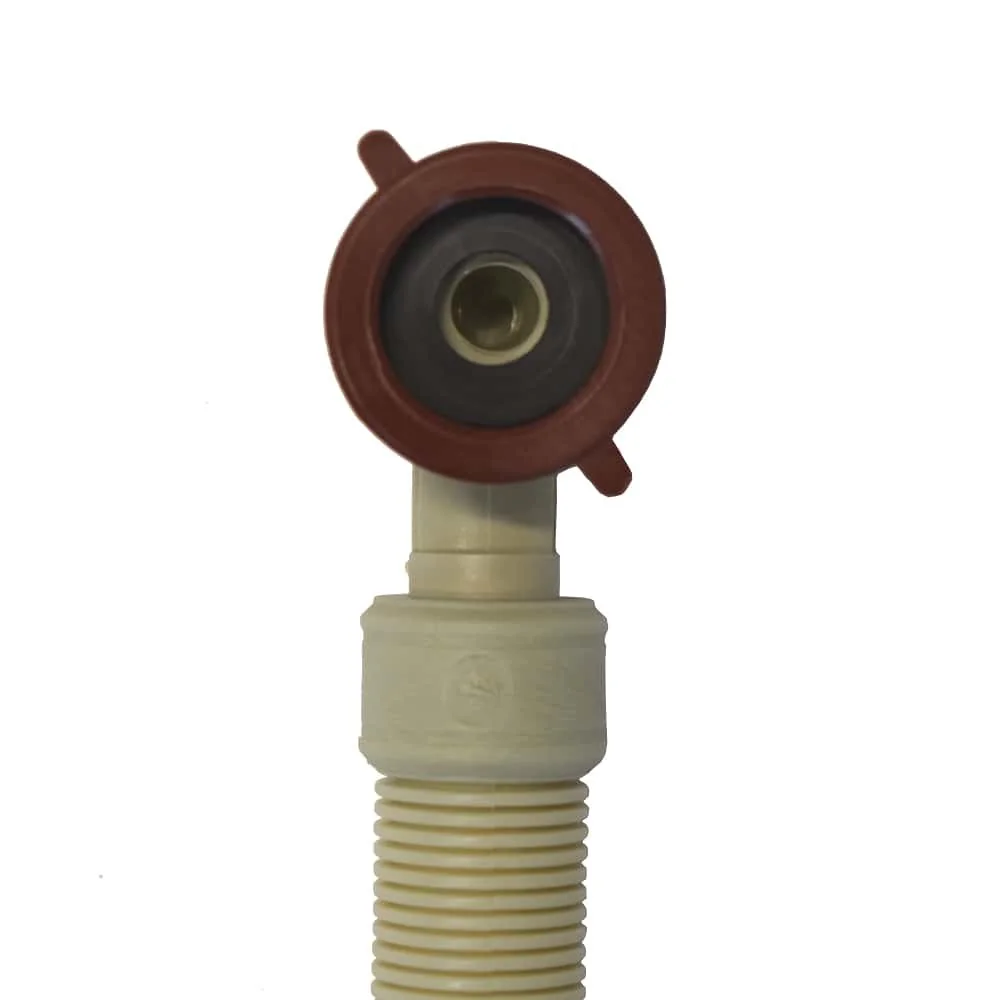

Zulaufleitungen führen Wasser zum Gerät, Ablaufleitungen führen es weg. Ein Sicherheitszulaufschlauch mit Aquastop unterbricht die Zuleitung am Geräteanschluss, wenn dort Undichtigkeit entsteht. Die Anschlussgröße ist bei vielen Haushaltsgeräten 3/4 Zoll.

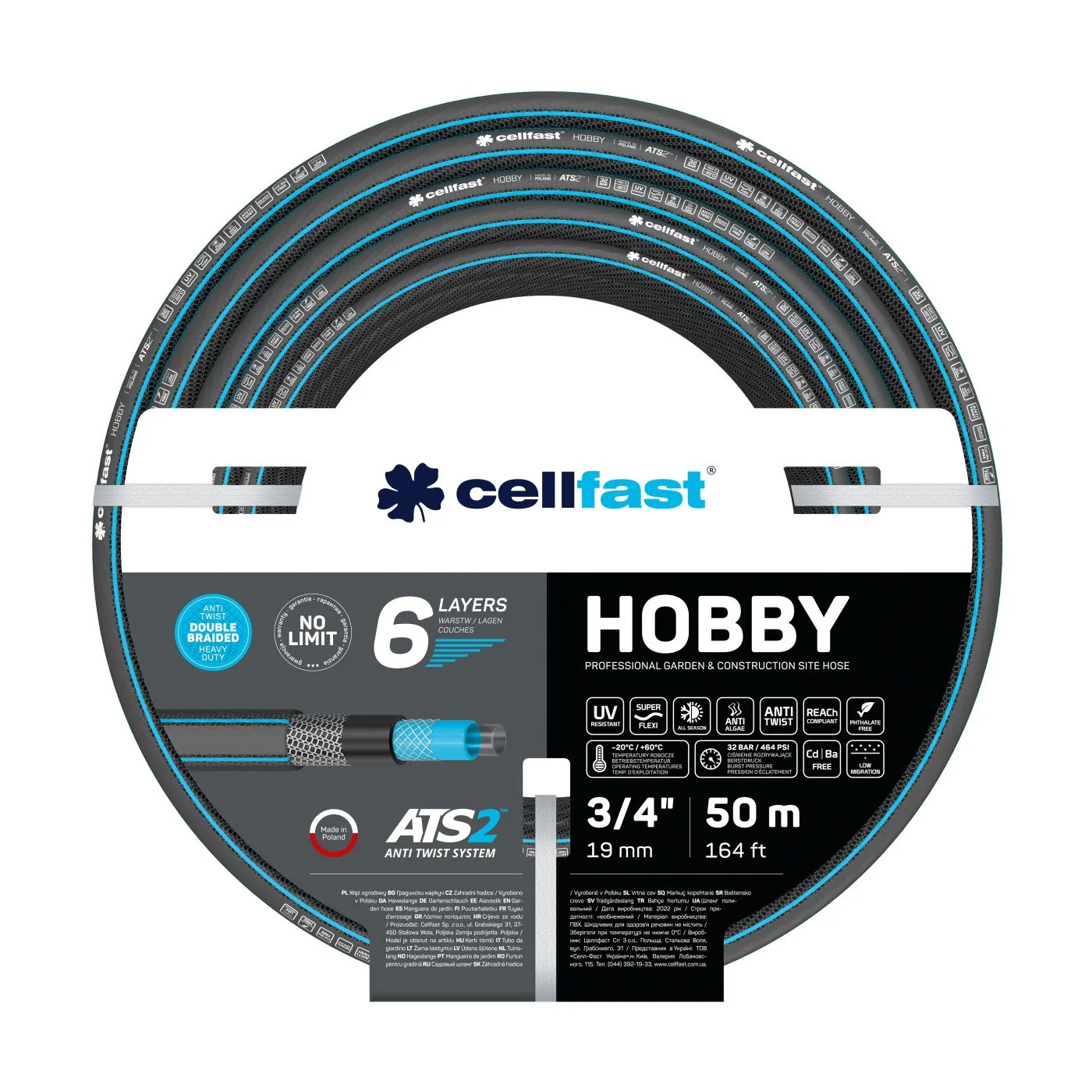

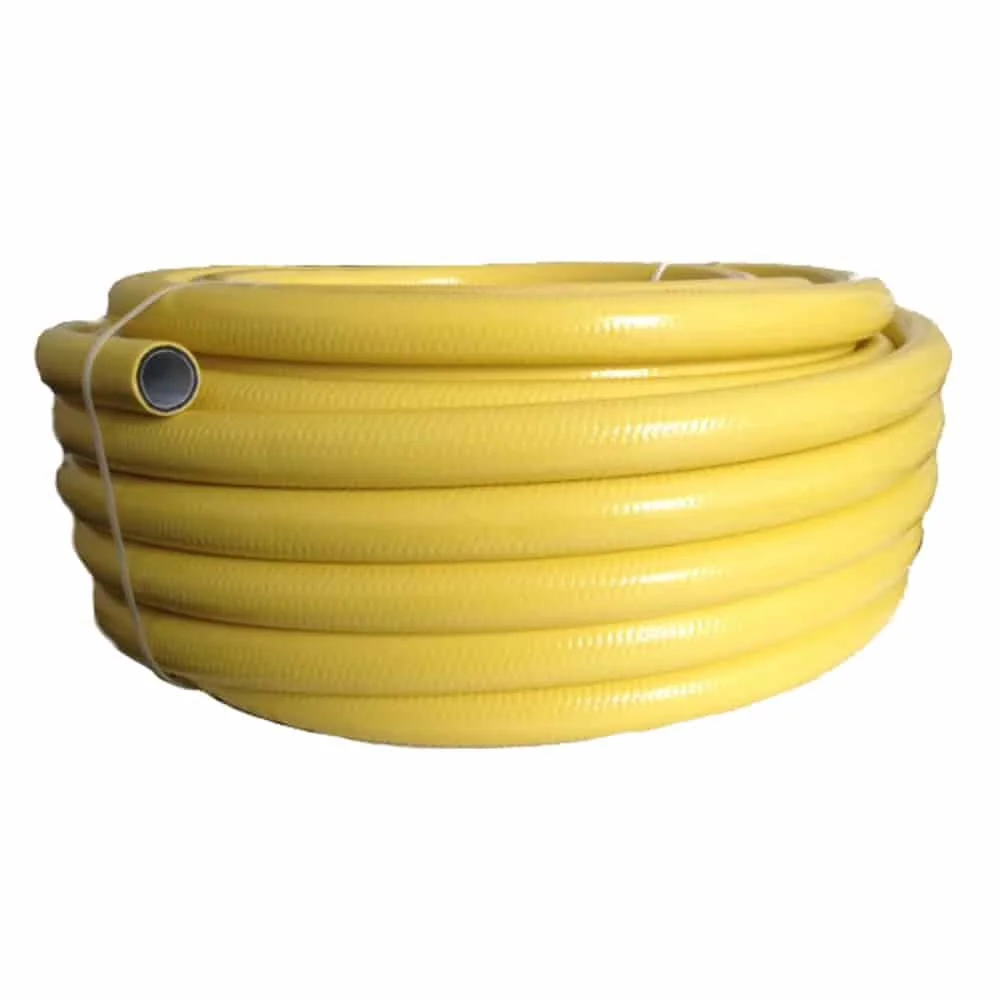

Für Bewässerung zählt vor allem Reichweite und Handhabung. Der gelistete Gartenschlauch hat 3/4 Zoll Durchmesser, 50 m Länge, eine sechslagige Struktur, UV-Beständigkeit und ein Anti-Twist-System gegen Verdrehen. Er ist für Trinkwasser ausgewiesen.
Ein größerer Innendurchmesser reduziert den Strömungswiderstand auf derselben Strecke, benötigt aber mehr Platz am Anschluss. Eine längere Leitung erhöht ebenfalls den Widerstand. Deshalb sollte die Länge nicht größer gewählt werden als der tatsächliche Weg erfordert. Beim Druck gilt: Der angegebene Arbeitsdruck des Schlauchs muss über dem Betriebsdruck der Anlage liegen. Für Saugsets ist zusätzlich wichtig, dass Saugkorb, Rückschlagventil und Fußventil zur Pumpe passen.
Die folgenden Bereiche helfen, die Suche auf den konkreten Teil der Wasserstrecke zu begrenzen. Sie reichen von der Leitung bis zu Befestigung, Verbindung und Steuerung.
Ein Saugschlauch muss beim Ansaugen einen Untergrundbereich beherrschen und hält dafür eine verstärkte Form. Ein Druckschlauch wird dagegen primär für den Weitertransport unter Druck ausgelegt. Viele Produkte in dieser Kategorie sind als Saug- und Druckschlauch gekennzeichnet und decken beide Aufgaben ab.
Das Ventil öffnet sich in Fließrichtung und schließt gegen die Gegenrichtung. In einem Saugset hilft es dabei, die Wassersäule nach dem Abschalten der Pumpe nicht sofort zurücklaufen zu lassen. Damit kann der erneute Start der Pumpe einfacher werden.
Aquastop bezeichnet eine Funktion am Zulaufschlauch, die auf austretendes Wasser am Geräteanschluss reagiert und die Zuleitung unterbricht. Das ist besonders dann relevant, wenn der Schlauch dauerhaft an einem Wasseranschluss und einem Haushaltsgerät montiert bleibt.
Messen Sie den vorhandenen Anschluss oder lesen Sie die Angabe in der Anleitung der Pumpe, Armatur oder des Geräts. Gebräuchliche Angaben sind Millimeter für den Innendurchmesser sowie Zollmaße für Gewinde und Anschlüsse. Beide Angaben dürfen nicht vertauscht werden, weil ein 25-mm-Durchmesser ungefähr 1 Zoll entspricht, bezieht sich aber auf eine andere Messgröße als ein Gewinde.

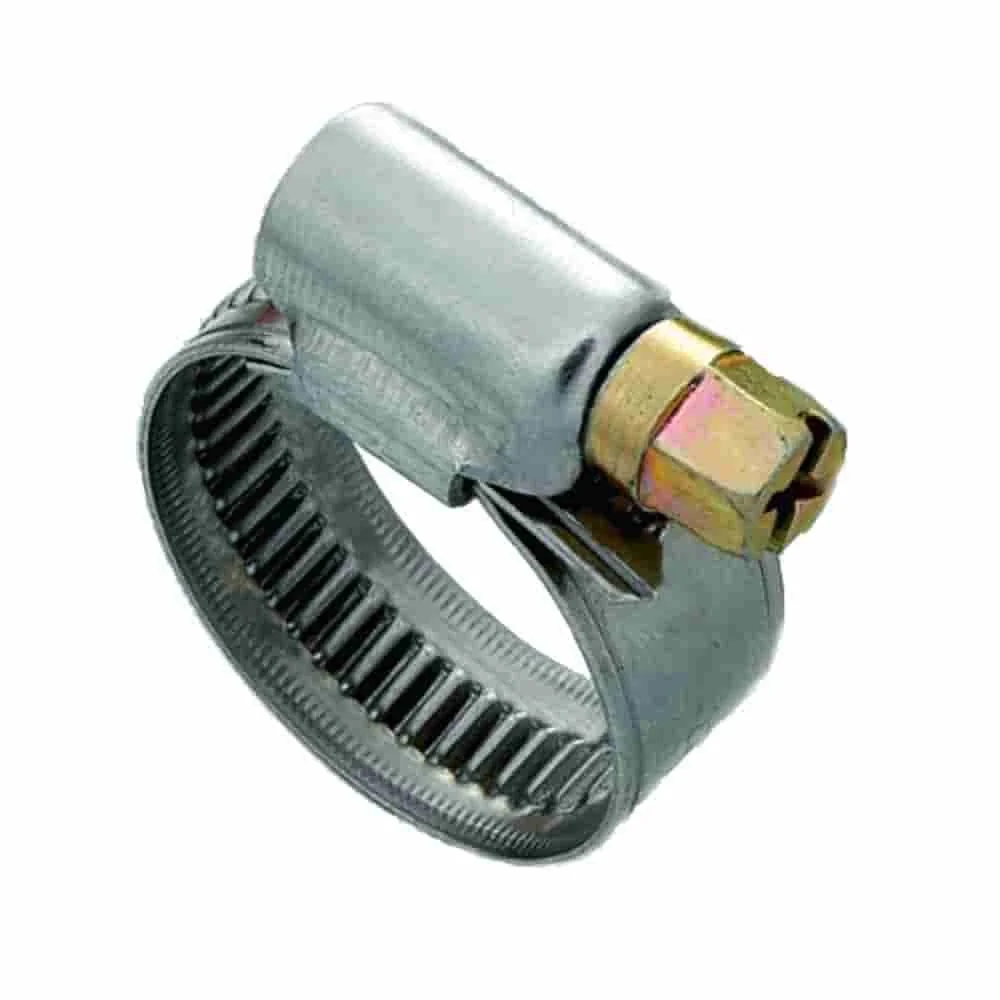

Eine Schelle presst den Schlauch gleichmäßig auf den Stutzen oder Nippel. Die gelistete Edelstahlschelle hat eine Bandbreite von 12 mm, passt für Schläuche mit 20 bis 32 mm Durchmesser und folgt DIN 3017. Wichtig sind außerdem der passende Spannbereich und ein schonendes Anziehen der Schraube.
Ein Anti-Twist-System im gelisteten 50-Meter-Gartenschlauch soll Drehungen reduzieren. Zusätzlich hilft es, die Leitung möglichst ohne enge Kurven zu verlegen und sie nach dem Einsatz kontrolliert aufzurollen.
Vor der Montage sollten Anschlüsse gereinigt und auf Beschädigungen geprüft werden. Dichtungen gehören vollständig in ihre Führung, Gewinde dürfen nicht verkantet werden. Bei Schellen genügt ein gleichmäßig fester Sitz; ein übermäßiges Anziehen kann das Material beschädigen. Nach der ersten Inbetriebnahme lohnt eine Sichtkontrolle an allen Verbindungen.
Schläuche bleiben formstabiler, wenn sie ohne scharfe Kanten, extreme Hitze und direkte Sonnenbestrahlung gelagert werden. Bei Gartenschläuchen unterstützt ein Schlauchhalter oder eine Wandhalterung geordnetes Aufrollen. Vor Frost sollten wassergefüllte Leitungen entleert werden, weil expandierendes Wasser Anschlüsse beschädigen kann.
Der Artikel zeigt Bauformen, Anschlusstypen und Auswahlkriterien für Verbindungen zwischen Schläuchen.
Eine Anleitung zum Prüfen von Ventilen und Dichtungen am Wasseranschluss.

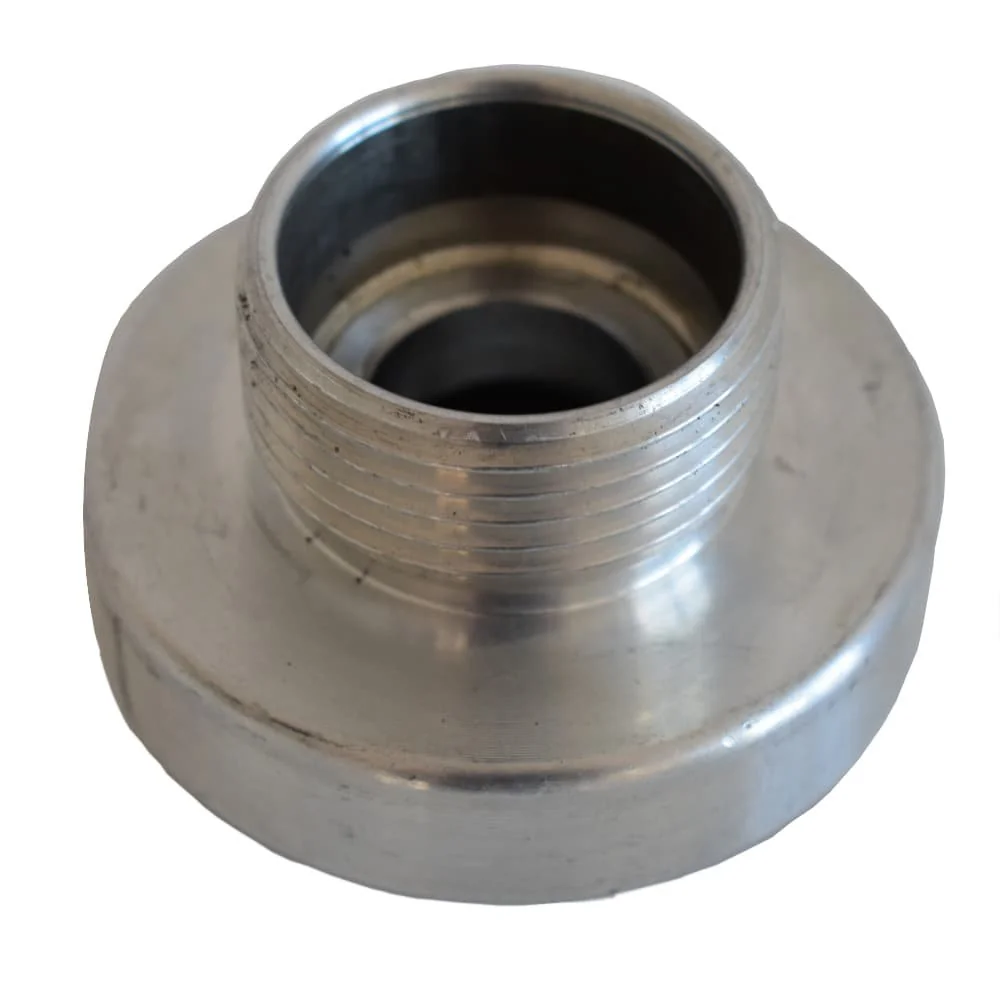

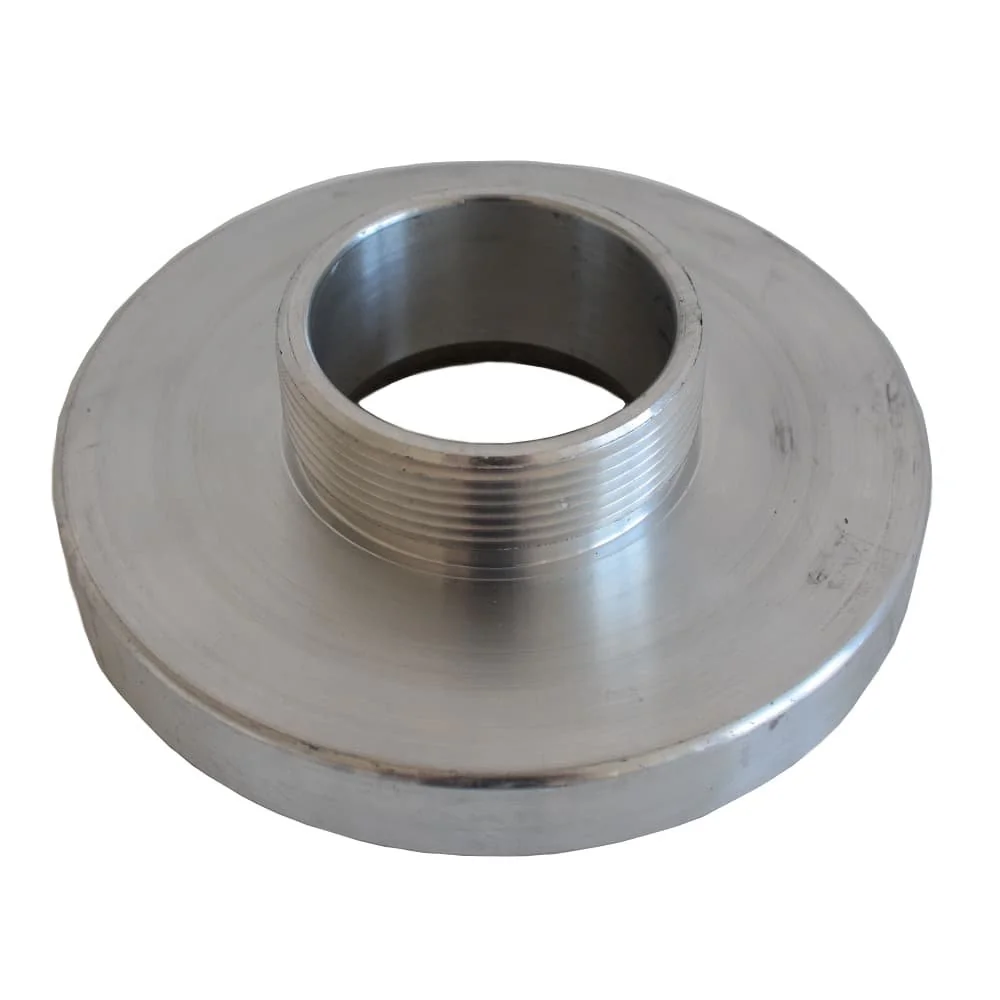

Eine Leitung erfüllt ihre Aufgabe nur zusammen mit den passenden Übergängen. Zuerst sollte jeder Anschluss einzeln betrachtet werden: Welches Außengewinde sitzt an der Pumpe, Armatur oder am Gerät? Welcher Schlauchdurchmesser wird aufgesteckt? Erst danach lässt sich entscheiden, ob ein gerader Verbinder, ein Winkelstück, ein Doppelnippel oder eine Kupplung die bessere Lösung ist. Bei Storz-Kupplungen gehören gleiche Größen zusammen; die Verbindung erfolgt durch Aufstecken und gegenseitiges Verdrehen der Knaggenteile.

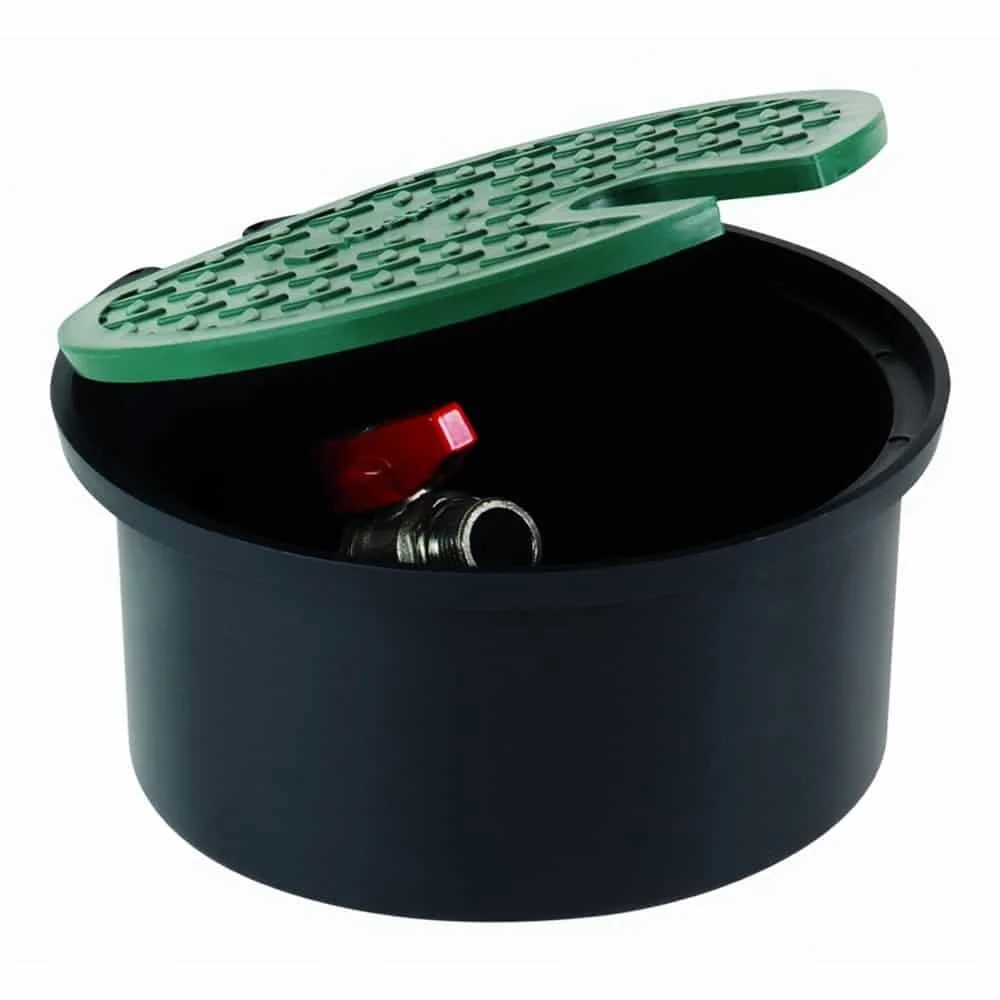

Ventile haben dagegen eine Steuerungsaufgabe. Ein Rückschlagventil gibt die Fließrichtung vor, ein Fußventil sitzt am Ende einer Saugleitung und kombiniert diese Funktion mit dem Saugkorb. Für unterirdische Bewässerungsleitungen gibt es außerdem Ventilschächte mit Zugang zum Ventil. Der gelistete runde Schacht hat eine Höhe von 110 mm und ein 3/4-Zoll-Ventil. Er schützt die Installation nach Herstellerangabe vor Verschmutzung und erleichtert den Zugang.
Die Befestigung gehört zur Planung wie der Anschluss selbst. Schlauchschellen verteilen die Haltekraft über das Band und verhindern ein Abrutschen am Stutzen. Ein Halter entlastet dagegen die Leitung über eine längere Strecke und hält sie in der gewünschten Lage. Wer beide Funktionen trennt, bekommt eine stabilere Gesamtstrecke als mit einem einzelnen Verbindungspunkt.
