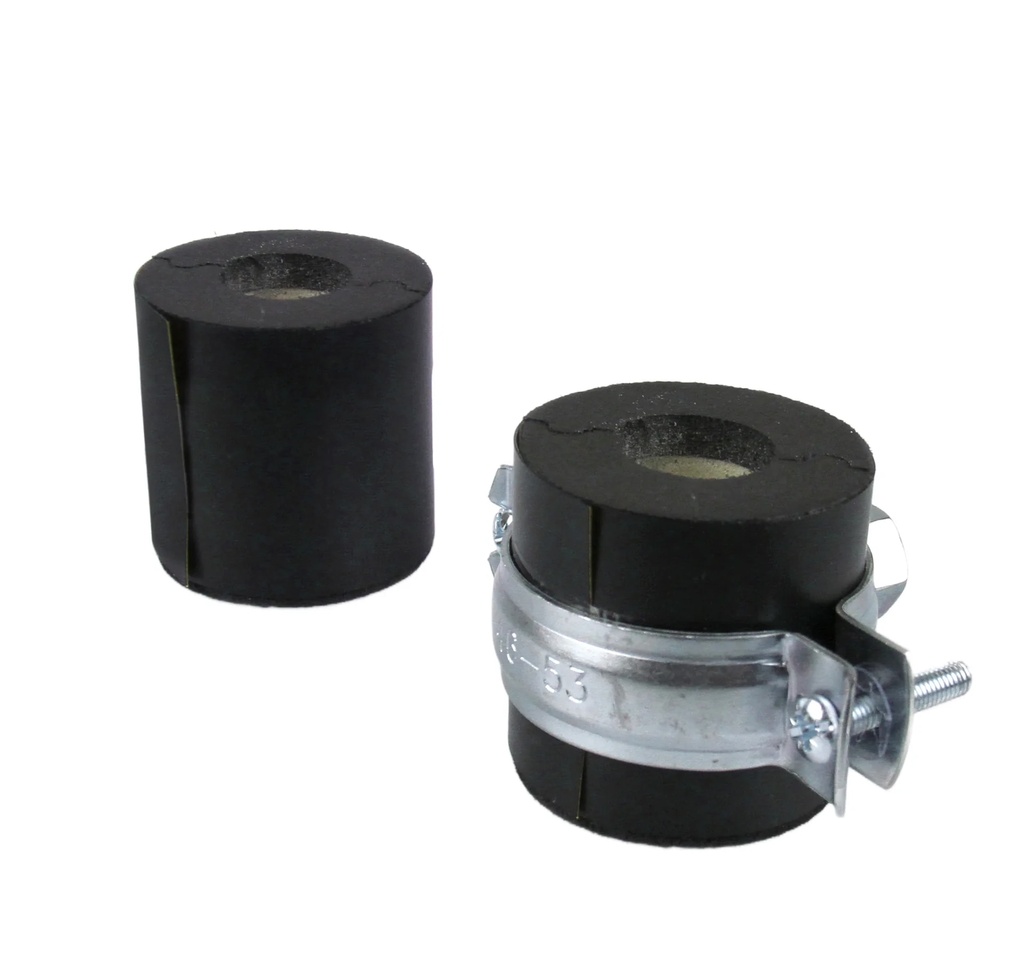

Rohrträger mit Schelle INSUL-TUBE für 42-mm-Rohre, 19 mm Dämmstärke, schwarz
Info zu diesem Artikel:
- Für Anwendungen in Klima- und Kältetechnik
- 42 mm Rohrmaß zur Variantenwahl abgleichen
- 19 mm Dämmstärke mit Leitung abgleichen
- Druckfester PIR-Schaum bildet die Stützfläche
- Schwarze Folie ist die äußere Produktummantelung
| SKU | BONI-1000361 |
| Brand: | NMC |
Hans Rosenau
Erwin Walser
Gerhard Stein
Michael Reyer
Jan Ruckes
Katharina Engel
Martin Much
Manfred Dörrman
Armin Kühnicke
Sabine Jochem
Rüdiger Hildebr
Frauke Hornschu
Katharina Rennk
Karin Maier
Christian Riede
Jürgen Siebert
Es gibt noch keine Fragen
Stellen Sie eine Frage, um mehr über das Produkt zu erfahren
4.8
Bewertungen (16)
Hans Rosenau
Rohrträger für gedämmte Leitungen
Der INSUL-TUBE Rohrträger mit Schelle ist für Rohrleitungen in der Klima- und Kältetechnik vorgesehen. Er verbindet eine Rohrschelle mit einem Auflagesegment für gedämmte Rohre. Diese Ausführung ist für ein Rohrmaß von 42 mm und eine Dämmstärke von 19 mm ausgewiesen. Beide Maße erfüllen unterschiedliche Auswahlaufgaben: Das Rohrmaß ordnet den Träger dem Rohr zu, die Dämmstärke beschreibt den Isolieraufbau. Vergleichen Sie beide Werte mit Ihrer Leitung, wenn Sie zwischen Ausführungen wählen. So berücksichtigen Sie den Rohrdurchmesser und die Stärke der vorgesehenen Dämmung gemeinsam.
Das Auflagesegment besteht aus druckfestem PIR-Schaum. Es ist in Eurobatex-Kautschuk eingebettet und außen mit schwarzer Folie ummantelt. An der Befestigungsstelle bildet der Schaum die Stützfläche des Trägers. Die Schelle gehört zur Baugruppe und ergänzt das Auflagesegment für die Verwendung an gedämmten Leitungen. Die Kautschukeinbettung und die Folie beschreiben weitere Schichten des Trägers; sie sind von der Dämmung auf der Leitung zu unterscheiden.
Prüfen Sie bei der Variantenwahl die Maße Ihrer Leitung und Ihrer geplanten Dämmung getrennt. Ein passender Rohrdurchmesser allein klärt noch nicht, ob auch die Dämmstärke zu dieser Ausführung passt. Wenn einer der Werte abweicht, gleichen Sie beide Angaben mit der Produktbeschreibung der benötigten Variante ab. Der Hersteller nennt Klima- und Kältetechnik als Einsatzbereich. Beachten Sie für die Verarbeitung die Hinweise des Herstellers.
| Produkttyp | Rohrträger mit Schelle |
| Serie | INSUL-TUBE |
| Rohrmaß | 42 mm |
| Dämmstärke | 19 mm |
| Einsatzbereich | Klima- und Kältetechnik |
| Auflagesegment | Druckfester PIR-Schaum |
| Einbettung | Eurobatex-Kautschuk |
| Ummantelung | Schwarze Folie |
| Temperatureinsatzbereich (EN 14707) | −45 °C bis +105 °C |
| Wärmeleitfähigkeit bei 0 °C | 0,025 W/(m·K) |
| Rohdichte des PIR-Kerns | 80–120 kg/m³ |
| Länge | 50–100 mm |
| Wasserdampfdiffusionswiderstand | ≥ 10.000 MU |
