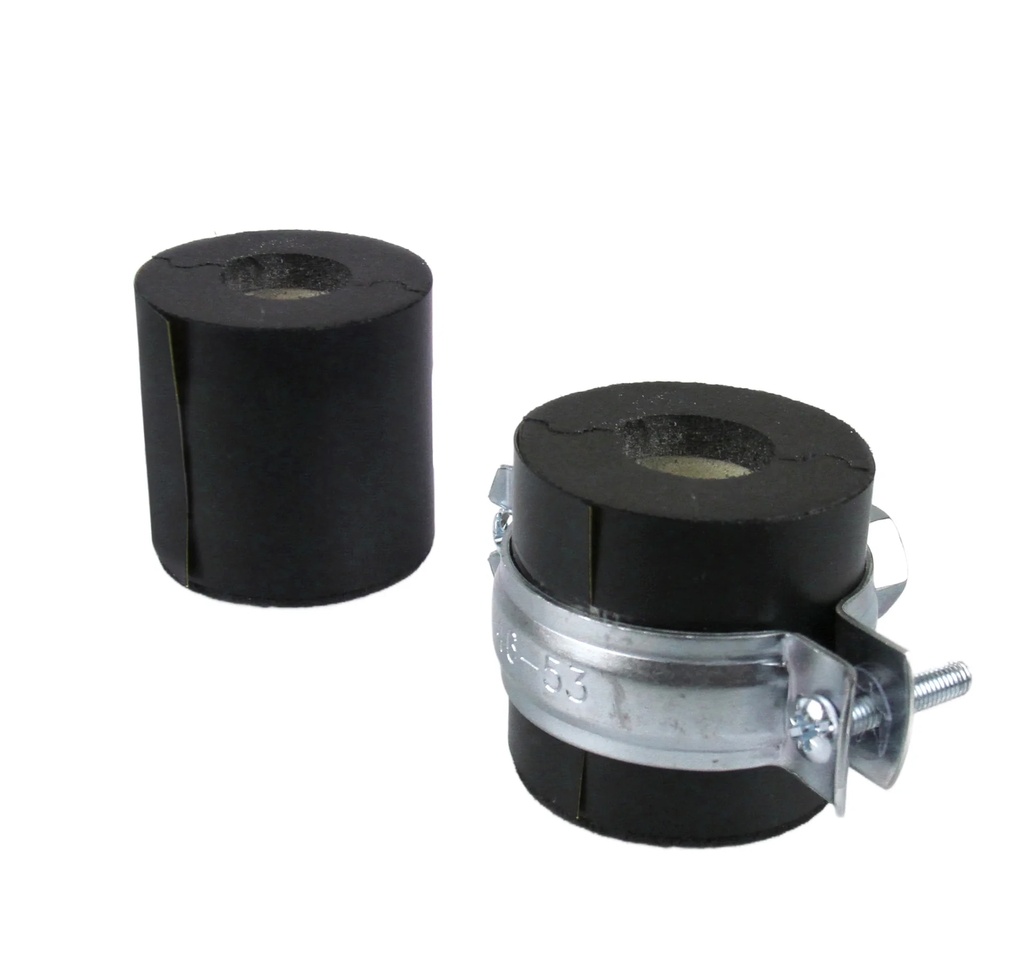

Rohrträger mit Schelle INSUL-TUBE Support & Collar, für 22-mm-Rohre, 32 mm Dämmdicke, schwarz
Info zu diesem Artikel:
- Schelle passend für Rohrdurchmesser 22 mm
- Druckfester PIR-Schaum als Auflagesegment
- PIR-Schaum in Eurobatex-Kautschuk eingebettet
- Schwarze Folie ummantelt den Rohrträger
- Ausführung für 32 mm Dämmstärke abgestimmt
| SKU | BONI-1000366 |
| Brand: | NMC |
Hans Rosenau
Erwin Walser
Gerhard Stein
Michael Reyer
Jan Ruckes
Katharina Engel
Martin Much
Manfred Dörrman
Armin Kühnicke
Sabine Jochem
Rüdiger Hildebr
Frauke Hornschu
Katharina Rennk
Karin Maier
Christian Riede
Jürgen Siebert
Es gibt noch keine Fragen
Stellen Sie eine Frage, um mehr über das Produkt zu erfahren
4.8
Bewertungen (16)
Hans Rosenau
Rohrstütze für gedämmte Leitungen
Der Rohrträger mit Schelle ist für Leitungen der Klima- und Kältetechnik vorgesehen. Die passende Ausführung richtet sich nach Rohrdurchmesser und Dämmstärke: Hier sind 22 mm Rohrdurchmesser und 32 mm Dämmstärke angegeben. Stimmen beide Werte mit Ihrer Leitung überein, passt die Produktgröße zu dieser Kombination. Weicht ein Maß ab, lässt sich die Kompatibilität aus den Angaben zu diesem Artikel nicht ableiten.
An der Schelle übernimmt ein druckfester PIR-Schaumkörper die Auflage des Rohres. Der PIR-Kern bildet damit den Stützkörper am Haltepunkt; Eurobatex-Kautschuk bettet ihn ein. Eine schwarze Folie ummantelt den Rohrträger. Die Funktionen bleiben klar getrennt: Der PIR-Schaum ist das Auflagesegment, der Kautschuk die Einbettung und die Folie die Ummantelung. So lässt sich der Aufbau am Rohrhaltepunkt nachvollziehen, ohne Auflagekörper und umgebende Dämmung gleichzusetzen.
Passende Ausführung erkennen
Die Schelle und das Auflagesegment bilden gemeinsam den Haltepunkt für das gedämmte Rohr. Für die Auswahl ist neben dem Material vor allem wichtig, dass Rohrweite und Dämmstärke zu den ausgewiesenen Maßen passen. Die Anwendung bezieht sich auf Klima- und Kältetechnik; eine Kompatibilität mit anderen Rohrsystemen oder abweichenden Leitungsmaßen ist aus den Produktangaben nicht ableitbar. Vergleichen Sie deshalb die Rohrweite und die Dicke der Dämmung getrennt, bevor Sie diese Ausführung auswählen. Die Bezeichnung 22 x 32 mm fasst genau diese zwei verschiedenen Maße zusammen.
| Produkttyp | Rohrträger mit Schelle |
| Rohrdurchmesser | 22 mm |
| Dämmstärke | 32 mm |
| Auflagesegment | druckfester PIR-Schaum |
| Einbettung | Eurobatex-Kautschuk |
| Ummantelung | schwarze Folie |
| Farbe | Schwarz |
| Einsatzbereich | Klima- und Kältetechnik |
| Temperaturbereich nach EN 14707 | −45 °C bis +105 °C |
| Wärmeleitfähigkeit | 0,025 W/(m·K) bei 0 °C |
| Rohdichte des PIR-Kerns | 80–120 kg/m³ |
| Wasserdampfdiffusionswiderstand | ≥ 10000 MU |
