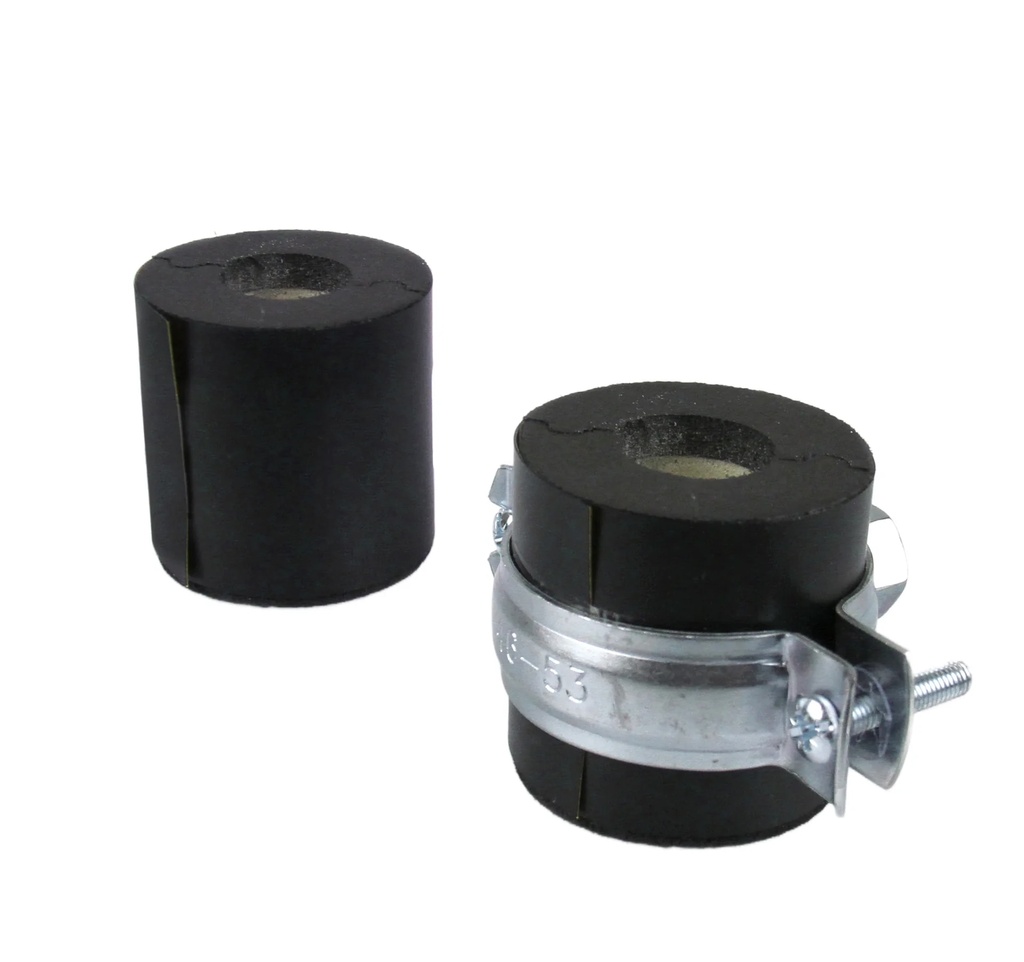

Rohrträger mit Schelle INSUL-TUBE Support & Collar, für 76-mm-Rohre, 19 mm Dämmdicke, schwarz
Info zu diesem Artikel:
- Für Rohre mit 76 mm Durchmesser ausgelegt
- Für eine Dämmstärke von 19 mm vorgesehen
- Druckfester PIR-Schaum bildet die Auflage
- PIR-Kern ist in Eurobatex-Kautschuk eingebettet
- Schwarze Folie ummantelt die Trägereinheit
| SKU | BONI-1000373 |
| Brand: | NMC |
Hans Rosenau
Erwin Walser
Gerhard Stein
Michael Reyer
Jan Ruckes
Katharina Engel
Martin Much
Manfred Dörrman
Armin Kühnicke
Sabine Jochem
Rüdiger Hildebr
Frauke Hornschu
Katharina Rennk
Karin Maier
Christian Riede
Jürgen Siebert
Es gibt noch keine Fragen
Stellen Sie eine Frage, um mehr über das Produkt zu erfahren
4.8
Bewertungen (16)
Hans Rosenau
Rohrträger für gedämmte Leitungen
Dieser Rohrträger mit Schelle ist für Rohre mit 76 mm Durchmesser und eine Dämmstärke von 19 mm vorgesehen. Er ist für Anwendungen in der Klima- und Kältetechnik bestimmt, bei denen gedämmte Rohrleitungen abgestützt werden. Prüfen Sie vor der Auswahl beide Maße an der Leitung. Rohrdurchmesser und Dämmstärke beschreiben unterschiedliche Passmaße; ein Abgleich beider Angaben hilft bei der Auswahl dieser Variante. Für abweichende Maße ist die Eignung in den Produktdaten nicht bestätigt.
Als Auflagesegment dient druckfester PIR-Schaum. Der PIR-Kern ist in Eurobatex-Kautschuk eingebettet; eine schwarze Folie ummantelt den Träger. Damit sind Schelle und ein eigener Auflagebereich in derselben Ausführung kombiniert. Der PIR-Einsatz bildet die Kontaktfläche an der vorgesehenen Stützstelle. Eine konkrete Traglast des gesamten Rohrträgers ist in den Produktdaten nicht genannt.
Bei der Planung einer gedämmten Leitung zählt auch der Anschluss der Schelle. Der Lieferant nennt für Rohrgrößen bis 165 mm ein M8/M10-Kombigewinde als Standard; die 76-mm-Ausführung liegt innerhalb dieses Bereichs. Vergleichen Sie das Gewinde mit der vorgesehenen Befestigung, bevor Sie den Träger einplanen.
Der Lieferant nennt Klima- und Kältetechnik als Einsatzbereich. Die Verkaufseinheit umfasst 1 Stück. Ob Befestigungsschrauben oder weiteres Montagezubehör beiliegen, ist in den Produktdaten nicht angegeben. Beachten Sie bei der Verarbeitung die Herstellerhinweise.
| Produkttyp | Rohrträger mit Schelle |
| Serie | INSUL-TUBE Support & Collar |
| Einsatzbereich | Klima- und Kältetechnik |
| Passender Rohrdurchmesser | 76 mm |
| Dämmstärke | 19 mm |
| Auflagesegment | Druckfester PIR-Schaum |
| Einbettungsmaterial | Eurobatex-Kautschuk |
| Außenummantelung | Schwarze Folie |
| Farbe | Schwarz |
| Gewinde an der Schraubrohrschelle, Standard bis 165 mm Rohrgröße | M8/M10-Kombigewinde |
| Temperatureinsatzbereich, Herstellerangabe mit Bezug auf EN 14707 | −45 °C bis +105 °C |
| Wärmeleitfähigkeit bei 0 °C | 0,025 W/(m·K) |
| Rohdichte des PIR-Kerns | 80–120 kg/m³ |
| Wasserdampfdiffusionswiderstand | ≥ 10.000 MU |
| Verkaufseinheit | 1 Stück |
