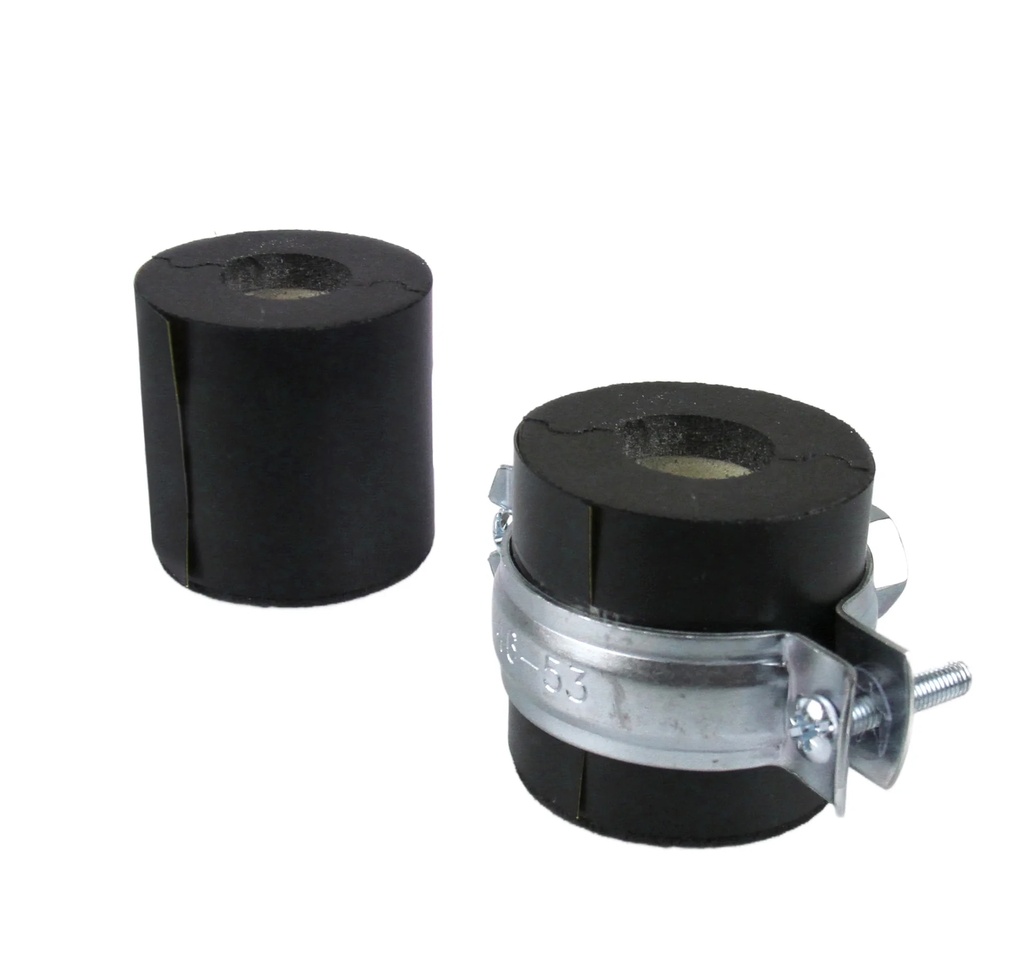

Rohrträger mit Schelle INSUL-TUBE Support & Collar, für 70-mm-Rohre, 19 mm Dämmdicke, schwarz
Info zu diesem Artikel:
- 70 mm Rohrdurchmesser für die Bauteilauswahl
- 19 mm Dämmstärke passend zum Leitungsaufbau
- Druckfester PIR-Schaum dient als Auflagesegment
- Segment in Eurobatex Kautschuk eingebettet
- Die schwarze Folie ummantelt den Rohrträger
| SKU | BONI-1000379 |
| Brand: | NMC |
Hans Rosenau
Erwin Walser
Gerhard Stein
Michael Reyer
Jan Ruckes
Katharina Engel
Martin Much
Manfred Dörrman
Armin Kühnicke
Sabine Jochem
Rüdiger Hildebr
Frauke Hornschu
Katharina Rennk
Karin Maier
Christian Riede
Jürgen Siebert
Es gibt noch keine Fragen
Stellen Sie eine Frage, um mehr über das Produkt zu erfahren
4.8
Bewertungen (16)
Hans Rosenau
Rohrträger mit Schelle für die Klima- und Kältetechnik
Dieser Rohrträger mit Schelle ist für Leitungen in der Klima- und Kältetechnik vorgesehen. Die Ausführung ist für ein Rohrmaß von 70 mm und eine Dämmstärke von 19 mm ausgelegt. Beide Werte beschreiben unterschiedliche Teile des Leitungsaufbaus: Das Rohrmaß bezieht sich auf das Rohr, die Dämmstärke auf die Isolierung. Vergleichen Sie beide Maße einzeln mit der vorhandenen oder geplanten Leitung. Ein passender Rohrdurchmesser allein bestätigt noch nicht, dass auch die Stärke der Dämmung zu dieser Ausführung passt.
Das Auflagesegment besteht aus druckfestem PIR-Schaum. Es ist in Eurobatex Kautschuk eingebettet und außen mit schwarzer Folie ummantelt. Der PIR-Schaum bildet die Auflage im Bereich der Schelle. Dort ist die druckfeste Ausführung relevant, weil die Leitung an diesem Punkt gehalten wird. Eurobatex Kautschuk bettet den Schaum ein, die schwarze Folie bildet die äußere Ummantelung. So können Sie die Materialfolge mit der geplanten Konstruktion der Leitung vergleichen.
Für die Variantenwahl müssen Rohrmaß und Dämmstärke gemeinsam stimmen. Verwenden Sie die Angabe 70 mm für das Rohr und 19 mm für den Dämmaufbau als getrennte Prüfpunkte. Bei abweichenden Maßen lässt sich diese Ausführung nicht allein anhand des Rohrdurchmessers zuordnen; die passende Kombination muss dann gesondert bestimmt werden. Für Schraubrohrschellen bis 165 mm Rohrgröße ist das M8/M10-Kombigewinde vorgesehen, wobei 70 mm innerhalb dieser Größenstufe liegt. Beachten Sie die Verarbeitungshinweise des Herstellers.
| Produkttyp | Rohrträger mit Schelle |
| Produktreihe | INSUL-TUBE Support & Collar |
| Einsatzbereich | Klima- und Kältetechnik |
| Rohrdurchmesser | 70 mm |
| Dämmstärke | 19 mm |
| Länge | 50–100 mm |
| Auflagesegment | Druckfester PIR-Schaum |
| Einbettung | Eurobatex Kautschuk |
| Ummantelung | Schwarze Folie |
| Farbe | Schwarz |
| Gewinde der Schraubrohrschelle bis 165 mm Rohrgröße | M8/M10-Kombigewinde |
| Temperatureinsatzbereich nach EN 14707 | −45 °C bis +105 °C |
| Wärmeleitfähigkeit bei 0 °C | 0,025 W/mK |
| Rohdichte des PIR-Kerns | 80–120 kg/m³ |
| Wasserdampfdiffusionswiderstand | ≥ 10.000 MU |
