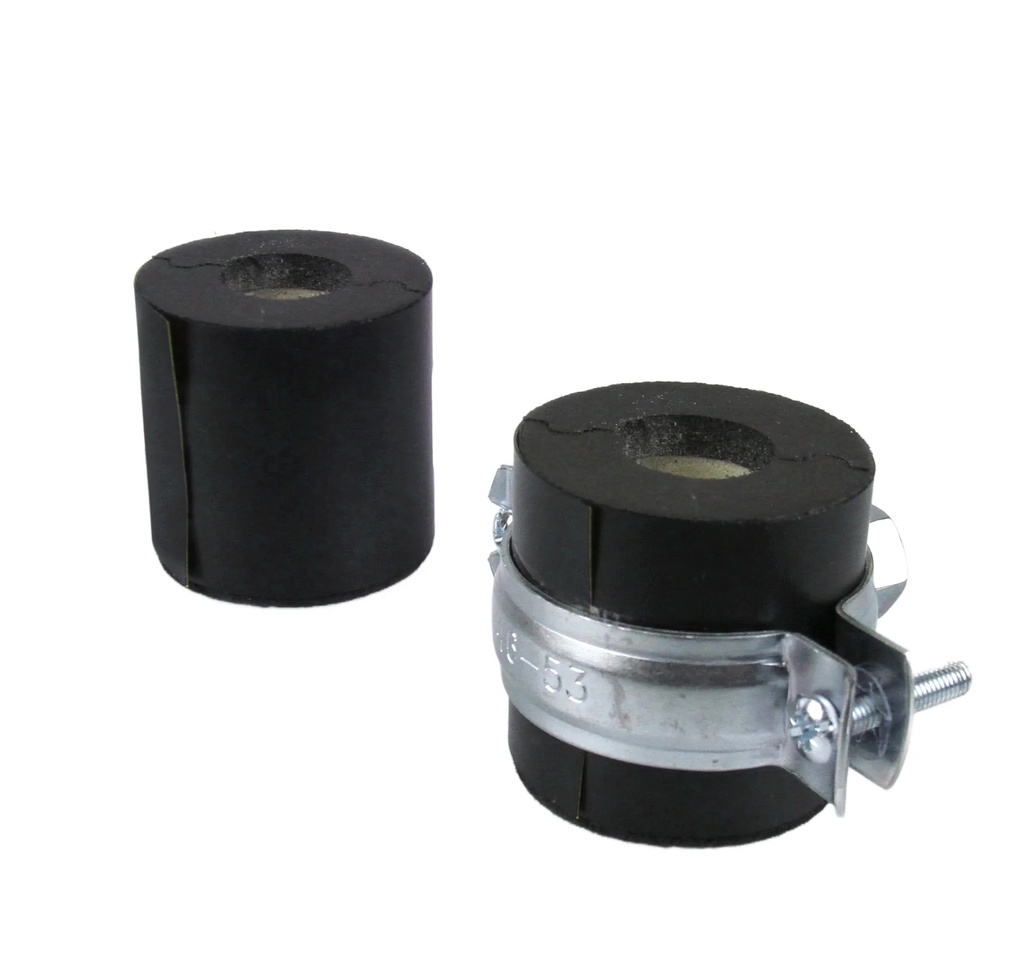

Rohrträger mit Schelle INSUL-TUBE Support & Collar, für 15-mm-Rohre, 25 mm Dämmdicke, schwarz
Info zu diesem Artikel:
- Rohrträger passend für 15 mm Rohrdurchmesser
- Dämmdicke 25 mm als Auswahlmaß berücksichtigen
- Druckfester PIR-Schaum bildet das Auflagesegment
- Eurobatex-Kautschuk mit schwarzer Folienhülle
- Je Verkaufseinheit ein einzelner Rohrträger
| SKU | BONI-1000392 |
| Brand: | NMC |
Hans Rosenau
Erwin Walser
Gerhard Stein
Michael Reyer
Jan Ruckes
Katharina Engel
Martin Much
Manfred Dörrman
Armin Kühnicke
Sabine Jochem
Rüdiger Hildebr
Frauke Hornschu
Katharina Rennk
Karin Maier
Christian Riede
Jürgen Siebert
Es gibt noch keine Fragen
Stellen Sie eine Frage, um mehr über das Produkt zu erfahren
4.8
Bewertungen (16)
Hans Rosenau
Rohrleitungen gezielt abstützen
Dieser Rohrträger mit Schelle ist für gedämmte Leitungen in der Klima- und Kältetechnik vorgesehen. Die Ausführung passt zu einem Rohrdurchmesser von 15 mm und einer Dämmdicke von 25 mm. Prüfen Sie beide Maße vor der Auswahl: Der Rohrdurchmesser beschreibt die Leitung, die Dämmdicke den Dämmaufbau um das Rohr. Stimmen beide Werte, lässt sich diese Variante dem vorgesehenen Aufbau zuordnen.
Das Auflagesegment besteht aus druckfestem PIR-Schaum. Dieser Kern bildet die Auflagezone an der Befestigung. Er ist in Eurobatex-Kautschuk eingebettet und außen mit schwarzer Folie ummantelt. So sind die Materialien und ihre Position im Bauteil klar zu unterscheiden: Der PIR-Schaum liegt im Stützbereich, der Kautschuk bettet ihn ein, die Folie bildet die äußere Hülle. Der druckfeste Kern ist damit auf die Auflagefunktion dieser Rohrhalterung bezogen.
Maße und Anschluss abgleichen
Zur Rohrschelle gehört ein M8/M10-Kombigewinde. Für die Auswahl sind daher neben Rohr und Dämmung auch der Befestigungsanschluss relevant. Das Kombigewinde ist als Standard für Rohrdurchmesser bis 165 mm angegeben; die 15-mm-Rohrpassung dieser Ausführung liegt innerhalb dieses Bereichs. Das Bauteil ist der Klima- und Kältetechnik zugeordnet.
Der PIR-Kern ist als druckfestes Auflagesegment ausgeführt. Das beschreibt seine vorgesehene Funktion am Träger, ersetzt jedoch keine konkrete Traglastangabe. Eine zulässige Last ist für dieses Modell nicht ausgewiesen. Beachten Sie die Verarbeitungshinweise des Herstellers und gleichen Sie vor der Montage den Anschluss mit Ihrer Anlage ab. Konkrete Montageschritte sind nicht angegeben.
| Produktart | Rohrträger mit Schelle |
| Serie | INSUL-TUBE Support & Collar |
| Rohrdurchmesser | 15 mm |
| Dämmdicke | 25 mm |
| Länge | 50–100 mm |
| Auflagesegment | Druckfester PIR-Schaum |
| Einbettung | Eurobatex-Kautschuk |
| Ummantelung | Schwarze Folie |
| Farbe | Schwarz |
| Gewinde der Schraubrohrschelle | M8/M10-Kombigewinde, Standard bis 165 mm Rohrdurchmesser |
| Temperatureinsatzbereich | −45 °C bis +105 °C nach EN 14707 |
| Wärmeleitfähigkeit | 0,025 W/(m·K) bei 0 °C |
| Rohdichte des PIR-Kerns | 80–120 kg/m³ |
| Wasserdampfdiffusionswiderstand | ≥ 10.000 MU |
| Anwendungsbereich | Klima- und Kältetechnik |
| Hersteller-Artikelnummer | 3015751 |
| Verkaufseinheit | 1 Stück |
