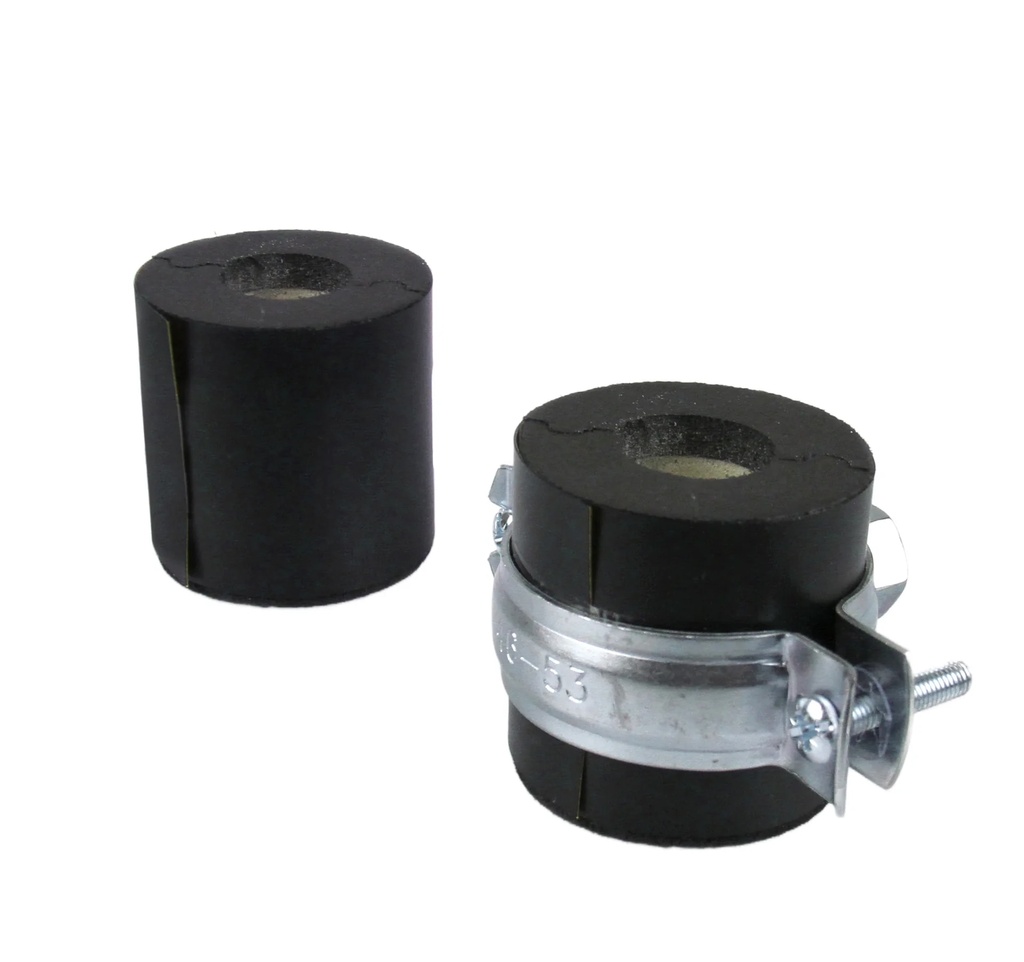

Rohrträger mit Schelle INSUL-TUBE Support & Collar, für 10-mm-Rohre, 19 mm Dämmdicke, schwarz
Info zu diesem Artikel:
- Ein Rohrträger pro Verkaufseinheit (1 Stück)
- Rohrdurchmesser 10 mm vor Auswahl abgleichen
- 19 mm Dämmstärke passend zum Rohrträger
- Druckfester PIR-Schaum bildet das Auflagesegment
- PIR-Kern in Eurobatex-Kautschuk eingebettet
- Schwarze Folie ummantelt den Rohrträger außen
- Klima- und Kältetechnik als Einsatzbereich
| SKU | BONI-1000394 |
| Brand: | NMC |
Hans Rosenau
Erwin Walser
Gerhard Stein
Michael Reyer
Jan Ruckes
Katharina Engel
Martin Much
Manfred Dörrman
Armin Kühnicke
Sabine Jochem
Rüdiger Hildebr
Frauke Hornschu
Katharina Rennk
Karin Maier
Christian Riede
Jürgen Siebert
Es gibt noch keine Fragen
Stellen Sie eine Frage, um mehr über das Produkt zu erfahren
4.8
Bewertungen (16)
Hans Rosenau
Rohrträger für gedämmte Leitungen
Dieser Rohrträger mit Schelle ist für Rohrleitungen in der Klima- und Kältetechnik vorgesehen. Die Ausführung ist auf ein Rohr mit 10 mm Durchmesser und eine Dämmstärke von 19 mm abgestimmt. Beide Maße sind bei der Auswahl wichtig: Das Rohrmaß beschreibt die Leitung, die Dämmstärke den umgebenden Dämmaufbau. Stimmen die Werte nicht mit dem vorhandenen Aufbau überein, lässt sich die Passung dieser Ausführung nicht allein anhand des Rohrdurchmessers beurteilen.
Im Auflagebereich sitzt ein druckfestes Segment aus PIR-Schaum. Es bildet den festen Abschnitt, an dem der Träger die gedämmte Leitung abstützt. Der PIR-Kern ist in Eurobatex-Kautschuk eingebettet und außen mit schwarzer Folie ummantelt. Die Bestandteile haben im Aufbau unterschiedliche Aufgaben: Der PIR-Schaum bildet das Auflagesegment; Kautschuk und Folie gehören zur umgebenden Konstruktion. So lässt sich die Ausführung anhand von Funktion, Material und Farbe einordnen, ohne die Dämmstärke mit dem Rohrdurchmesser zu verwechseln.
Vergleichen Sie vor der Auswahl den Durchmesser der Leitung und die tatsächliche Dämmstärke. Das Modell ist für die Kombination aus 10-mm-Rohr und 19-mm-Dämmstärke vorgesehen. Bei abweichenden Maßen sollte eine Ausführung mit ausdrücklich passenden Abmessungen gewählt werden. Die Eigenschaft „druckfest“ beschreibt das PIR-Auflagesegment; sie nennt keine maximale Belastbarkeit des kompletten Trägers. Die konkrete Eignung hängt deshalb auch von den Anforderungen der jeweiligen Anlage ab.
| Produktart | Rohrträger mit Schelle |
| Serie | INSUL-TUBE Support & Collar |
| Rohrdurchmesser | 10 mm |
| Dämmstärke | 19 mm |
| Kernmaterial | Druckfester PIR-Schaum |
| Funktion des PIR-Schaums | Auflagesegment |
| Einbettung | Eurobatex-Kautschuk |
| Außenummantelung | Schwarze Folie |
| Farbe | Schwarz |
| Einsatzbereich | Klima- und Kältetechnik |
| Temperatureinsatzbereich laut EN 14707 | −45 °C bis +105 °C |
| Wärmeleitfähigkeit bei 0 °C | 0,025 W/(m·K) |
| Rohdichte des PIR-Kerns | 80–120 kg/m³ |
| Wasserdampfdiffusionswiderstand | Mindestens 10.000 MU |
