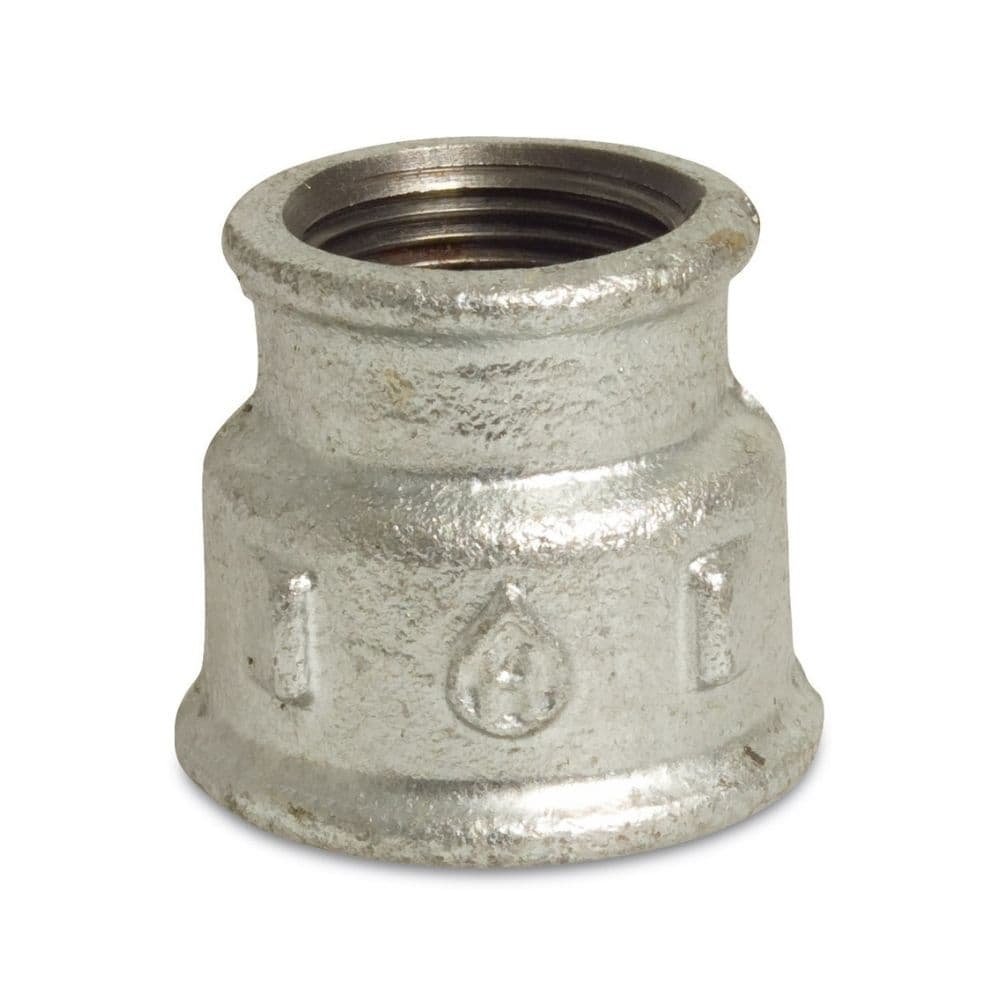

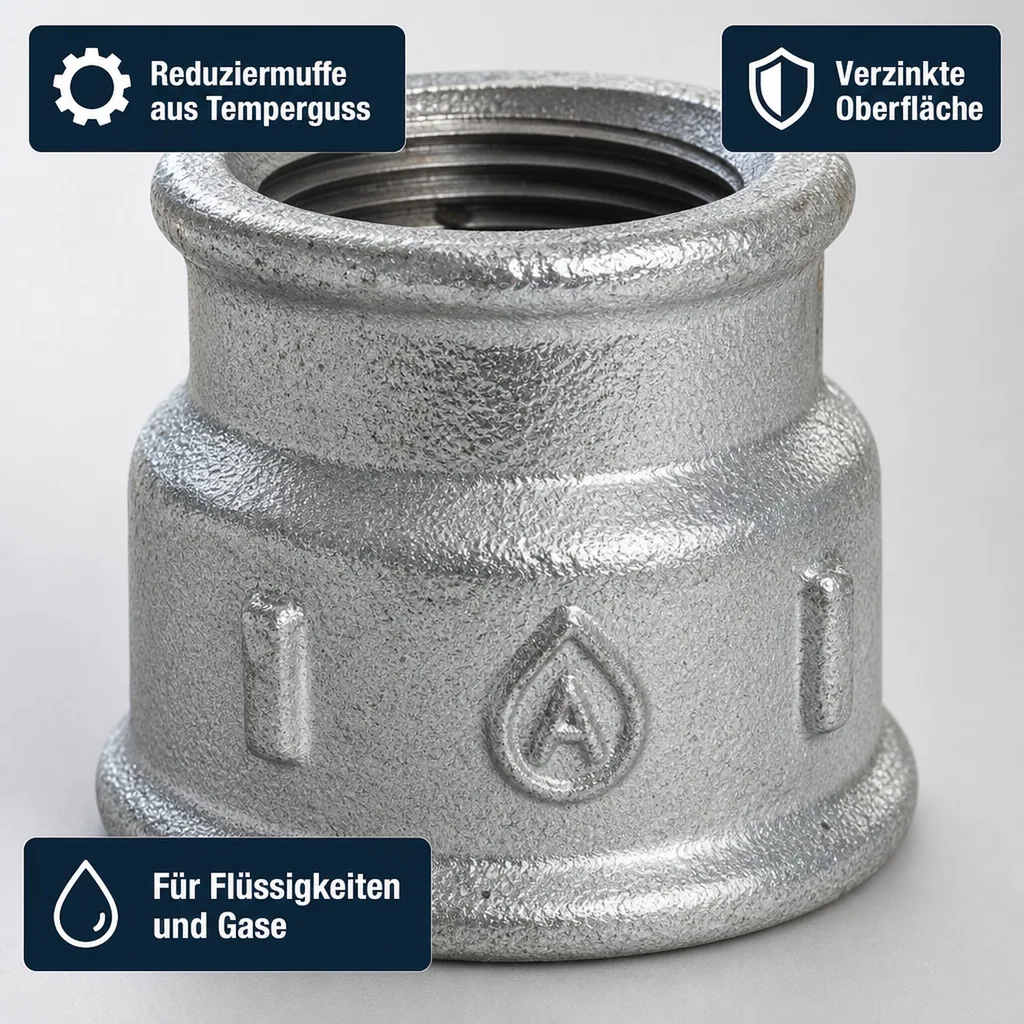

Gewindefitting Temperguss Reduziermuffe 1 1/4" IG x 1" IG
| SKU | BONI-42295-303 |
| Brand: | KLASEBO |
Gewindefitting Temperguss Reduziermuffe 1 1/4" IG x 1" IG

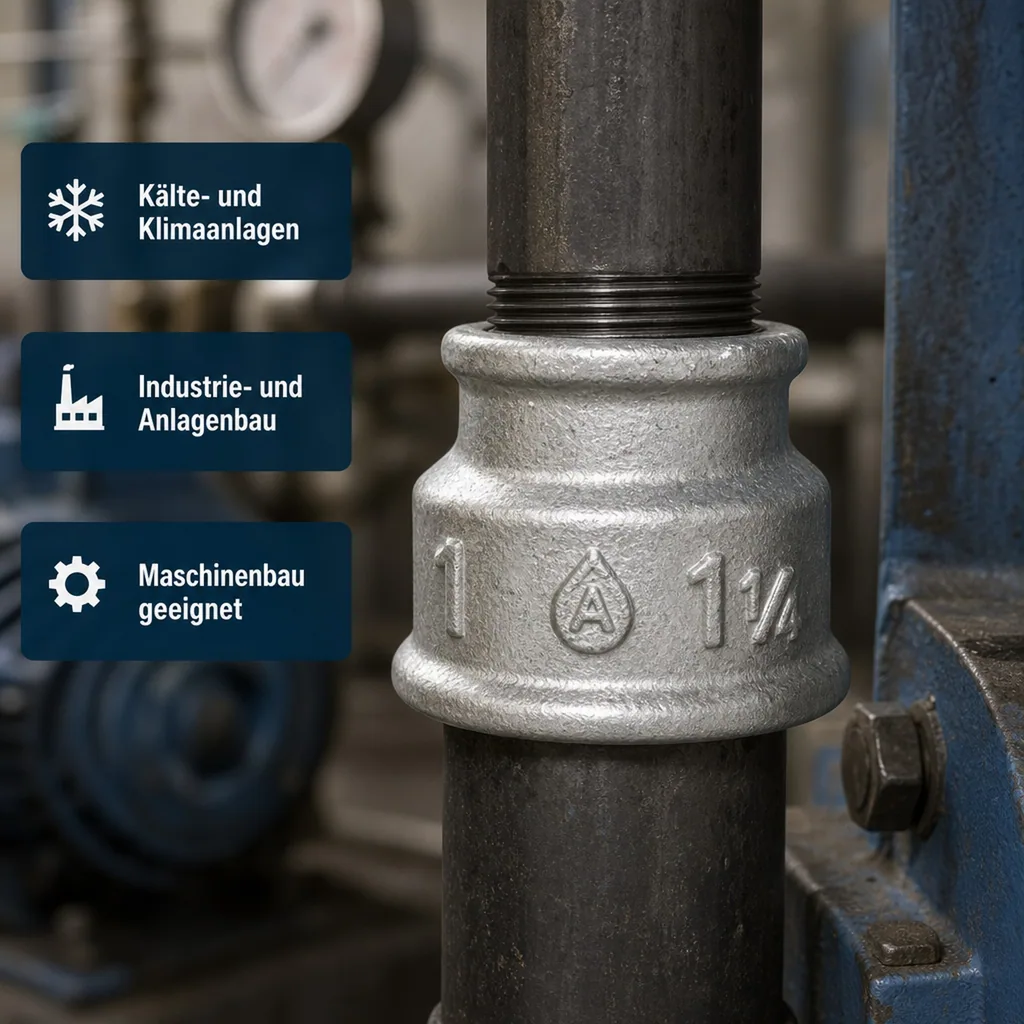

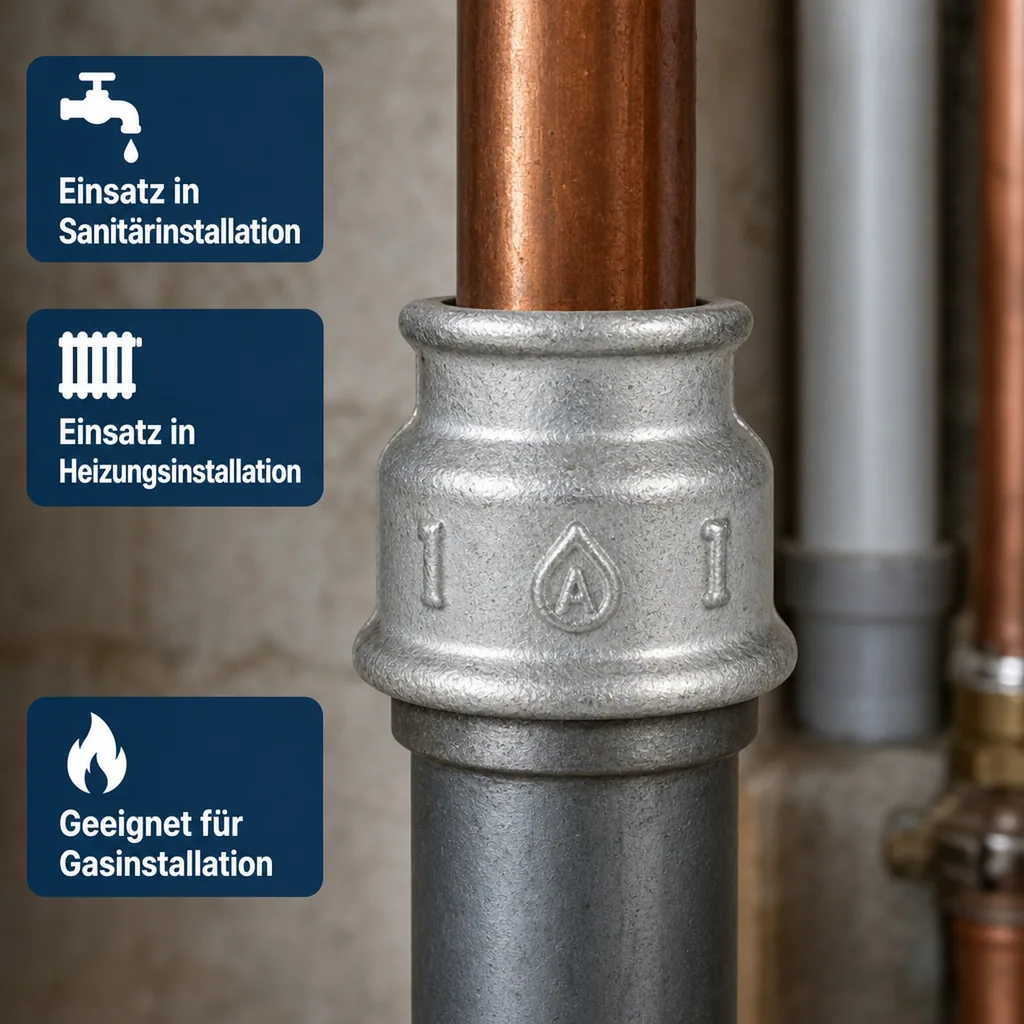

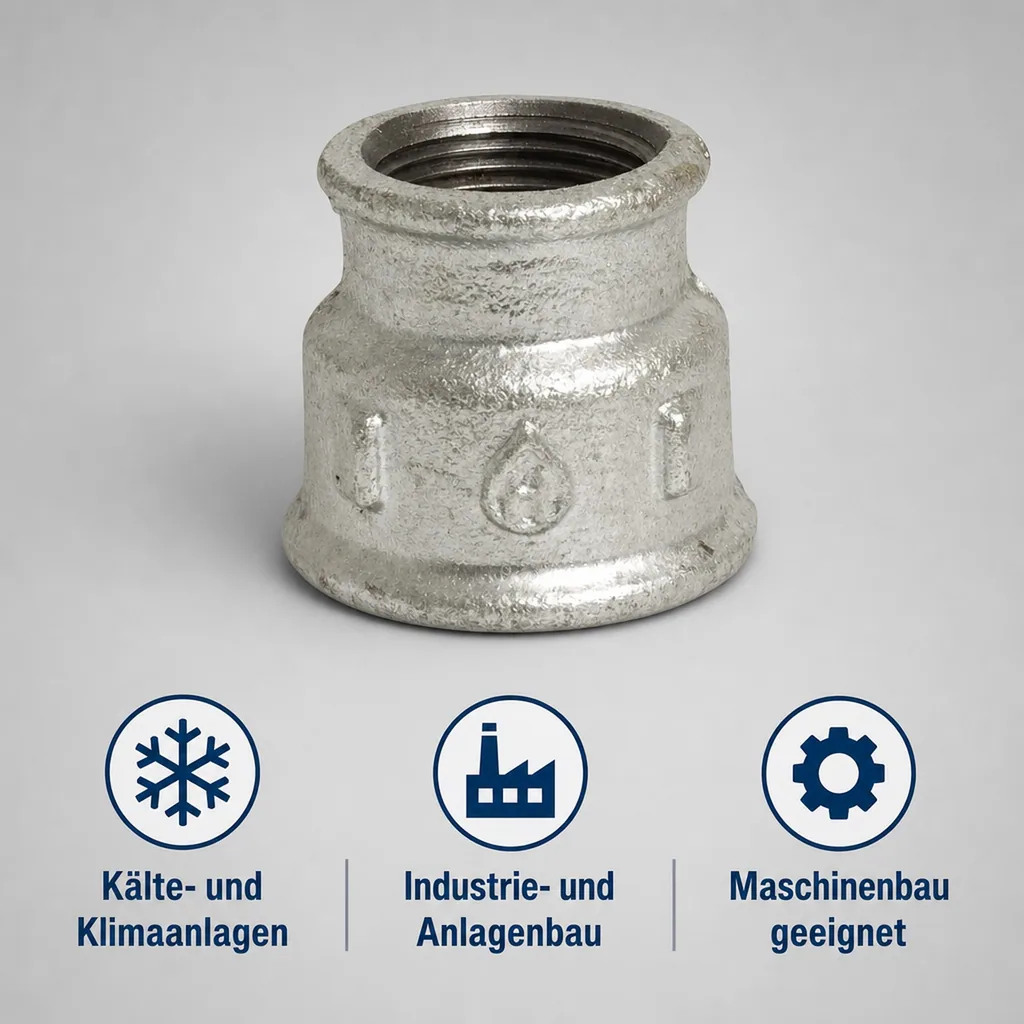

Bei Tempergussfittings handelt es sich um Rohrverbindungsteile, die allgemein der Fortleitung von Flüssigkeiten sowie Gasen dienen. Die Einsatzgebiete sind äußerst vielfältig: von der Sanitär- und Heizungs- und Gasinstallation über Kälte- und Klimaanlagen, Sprinkler- und Gaslöschanlagen, Industrie-Anlagenbau, Maschinenbau, Tankstellenbau, Papier- und Druckmaschinenbau bis zum Nutzfahrzeugbau.
Die Gewindeverbindungen sind nicht selbstdichtend. Zur Abdichtung sollte z. B. Teflonband oder Hanf verwendet werden.
Technische Daten:
Zulassung: DVGW
Norm: DIN EN 10242 / UBA METALLE
Oberflächenbehandlung: Verzinkt
Werkstoff: Gusseisen

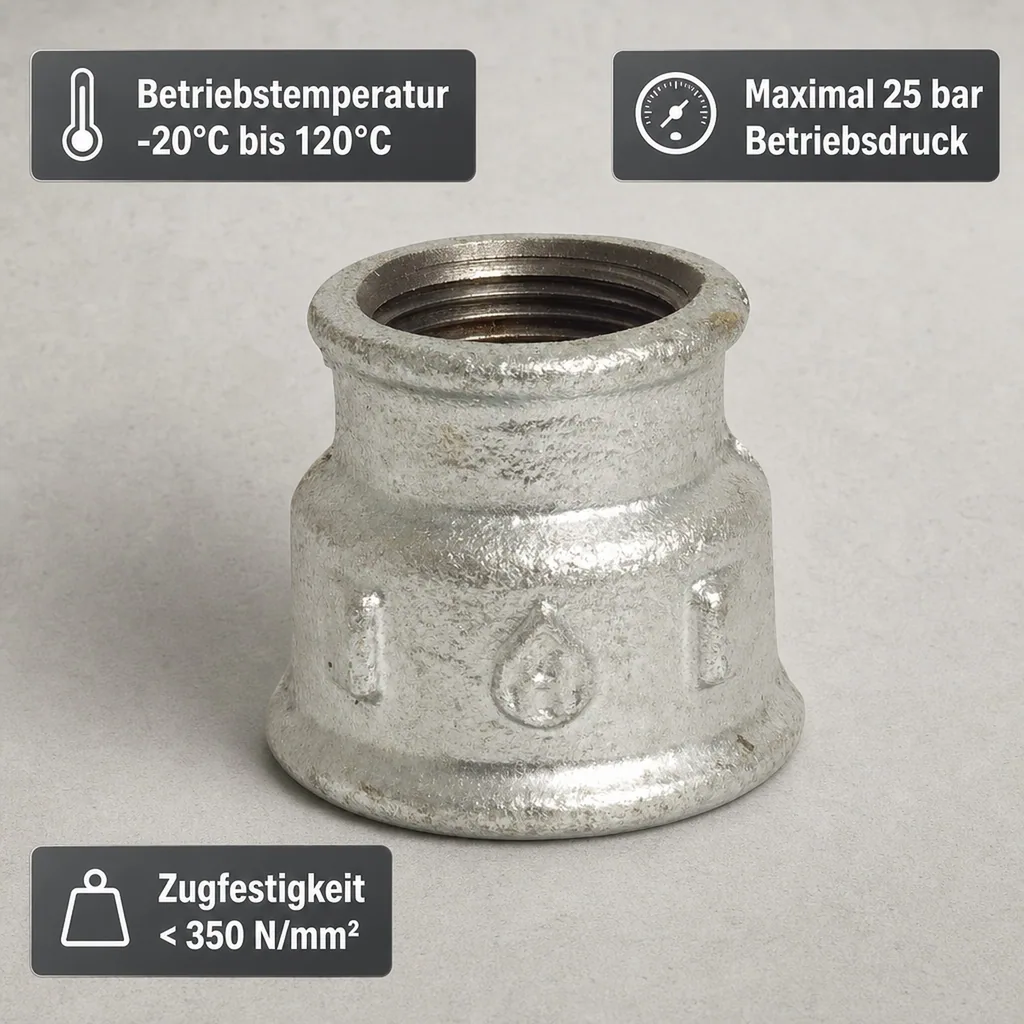

Zugfestigkeit: < 350 N/mm²
Temperatur / maximal zulässiger Betriebsdruck: -20°C bis 120°C bei 25 bar (bis 300°C bis 20 bar)

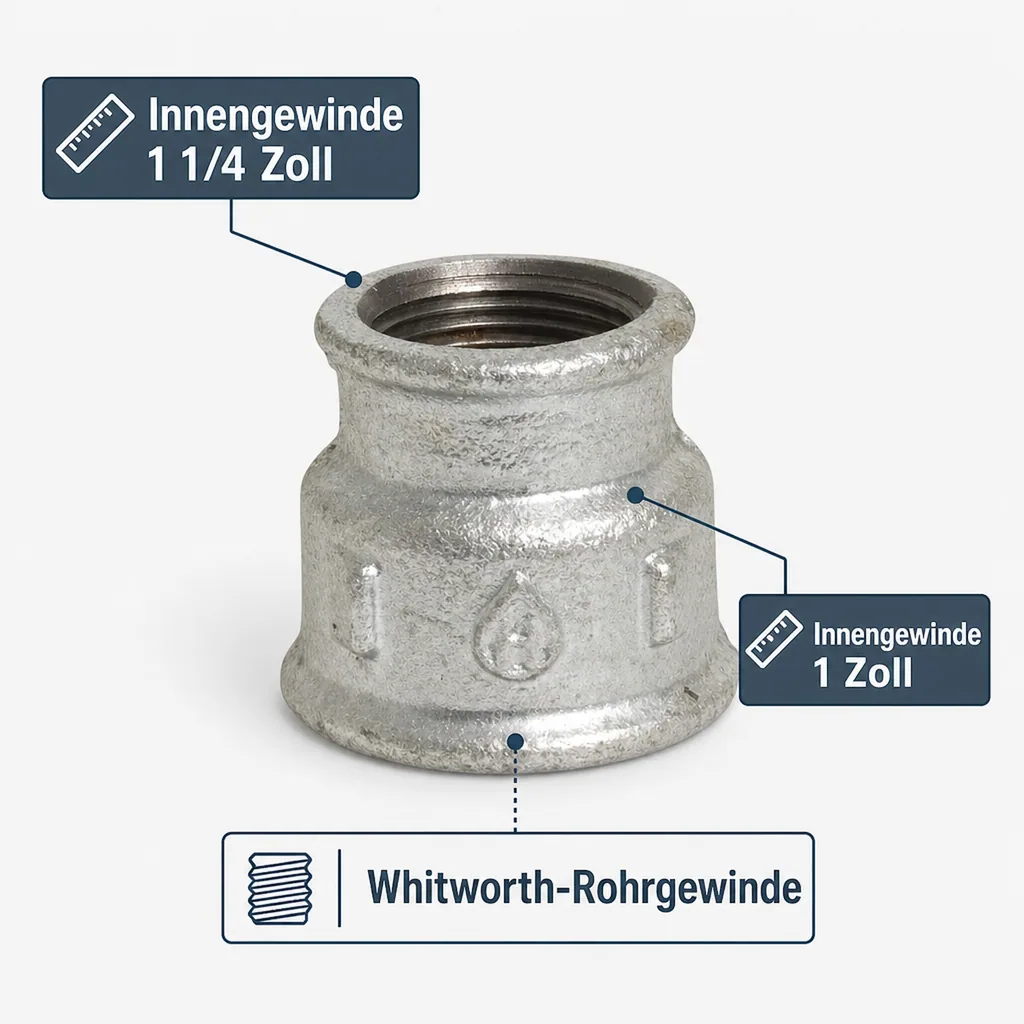

IG = Innengewinde
AG= Außengewinde
" = Zoll
1" IG x 2"AG = 1 Zoll Innengewinde x 2 Zoll Außengewinde
Gewindetyp:
Die Gewinde aller Rohrverschraubungen sind nach den gängigen Normen ISO 7-1/EN 10226-1 (Innen- und Außengewinde) sowie ISO 228-1 (Überwurfmuttern der Verschraubungen) gefertigt. Die Außengewinde sind konisch/kegelig. Die Innengewinde sind parallel/zylindrisch. Alle Gewinde werden standardmäßig in Zoll angegeben. Abgedichtet werden die Gewinde mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Gewindedichtband oder Gewindedichthanf.
| Whitworth-Rohrgewinde für Gewinderohre und Fittings | ||||
| Gewinde in Zoll |
Außengewinde in mm |
Innengewinde / Kerndurchmesser in mm |
Gänge je Inch |
Steigung in mm |
| 1/4" | 13,157 | 11,445 | 19 | 1,337 |
| 3/8" | 16,662 | 14,95 | 19 | 1,337 |
| 1/2" | 20,955 | 18,631 | 14 | 1,814 |
| 3/4" | 26,441 | 24,117 | 14 | 1,814 |
| 1" | 33,249 | 30,291 | 11 | 2,309 |
| 1 1/4" | 41,91 | 38,952 | 11 | 2,309 |
| 1 1/2" | 47,803 | 44,845 | 11 | 2,309 |
| 2" | 59,614 | 56,656 | 11 | 2,309 |
Key Specifications
This reducing coupling is constructed from durable malleable iron and galvanized for corrosion resistance. It features female threads of 1 1/4 inch and 1 inch, adhering to ISO 7-1 standards. Approved by DVGW and compliant with DIN EN 10242 / UBA METALLE norms, this fitting ensures safe and reliable performance in various applications. Use thread sealant such as Teflon tape or hemp for proper sealing to prevent leaks.
Technical Specifications
| Material | Malleable Iron |
| Surface Treatment | Galvanized |
| Thread Type | Female (Internal) |
| Thread Size 1 | 1 1/4 inch |
| Thread Size 2 | 1 inch |
| Standard | DIN EN 10242 / UBA METALLE, ISO 7-1/EN 10226-1, ISO 228-1 |
| Tensile Strength | < 350 N/mm² |
| Temperature/Pressure | -20°C to 120°C at 25 bar (up to 300°C at 20 bar) |
