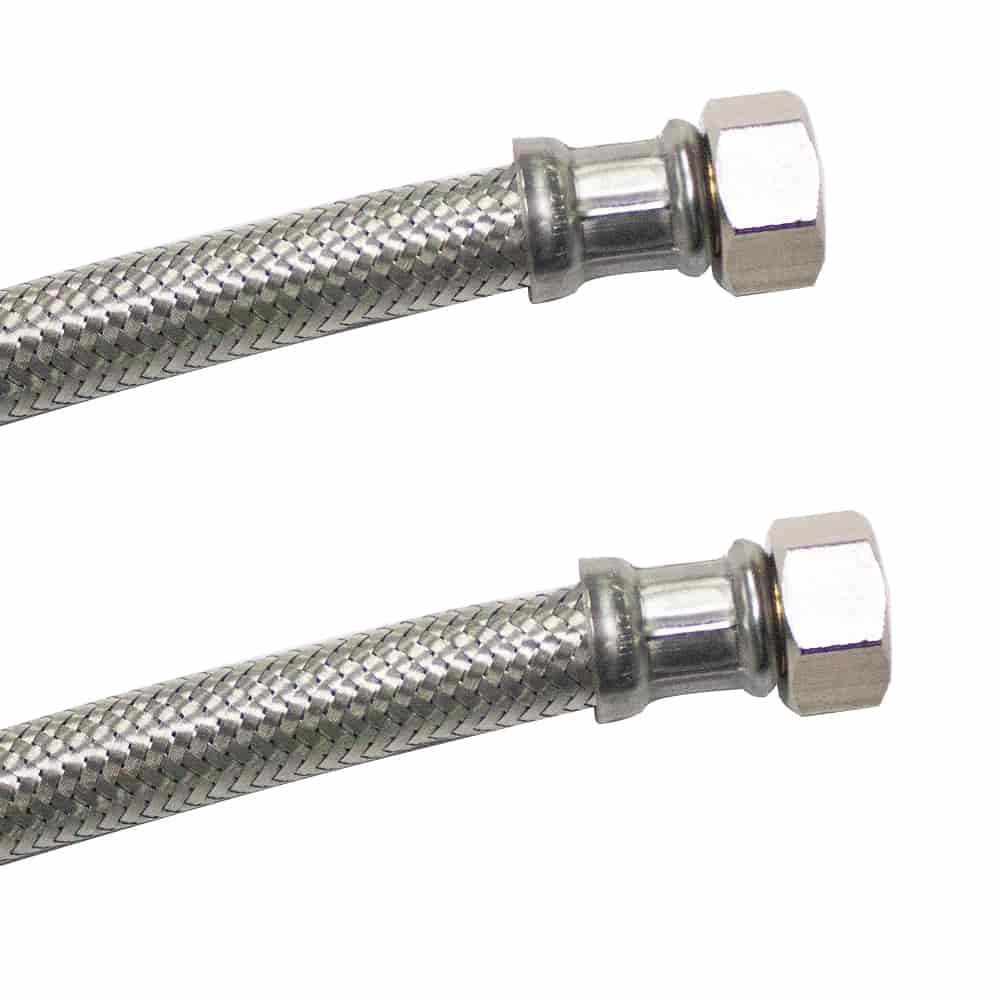

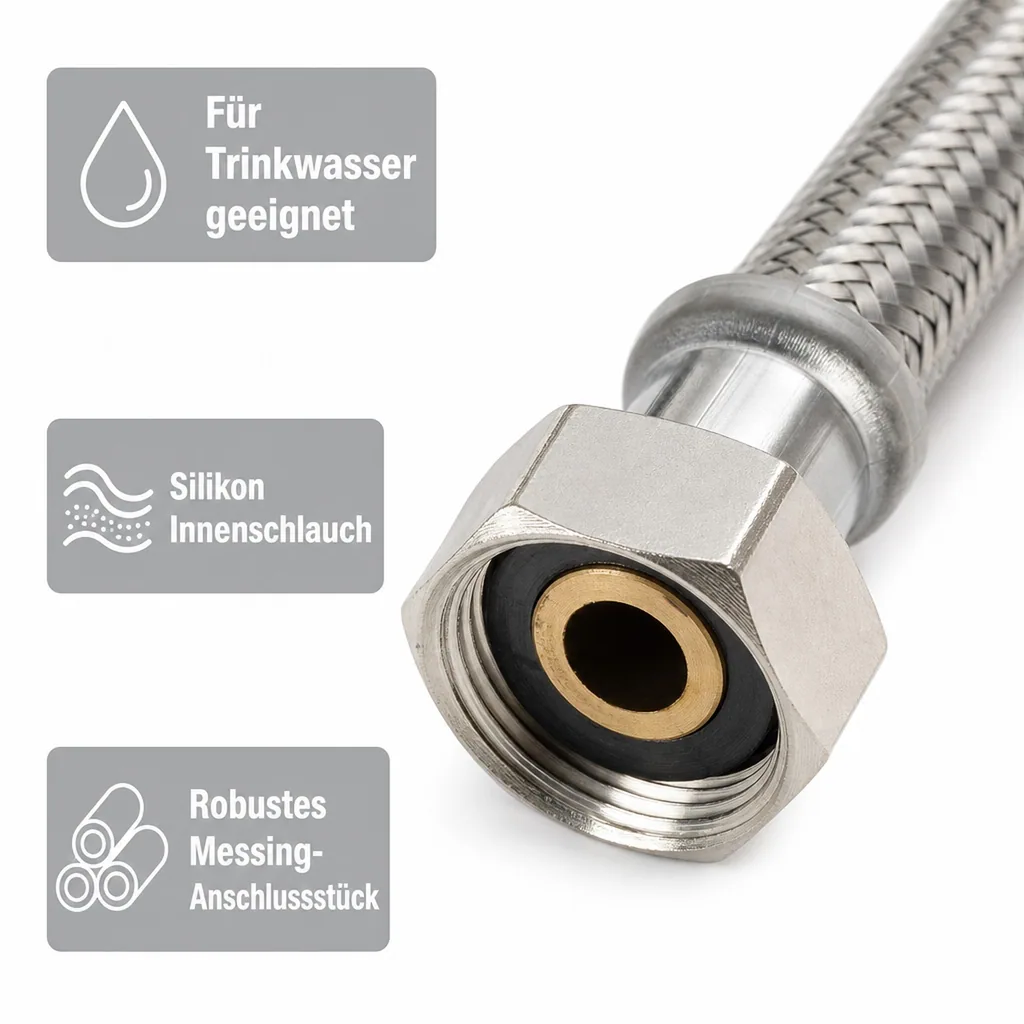

Panzerschlauch, Edelstahl, Flexschlauch, 1/2" x 3/4", 300mm, DVGW

https://www.boni-shop24.de/web/image/product.template/20631/image_1920?unique=0bdf925
234 Bewertungen
5 verkauft in den letzten 24 Stunden
Anschluss A — Größe : 1/2"
Anschluss B — Größe : 3/4"
Anschlusstyp : Innengewinde
Dichtung : Mit Dichtung
DN : 13
Länge : 300 mm
UVP: 10,37 € -21%

8,23 € 8.23 EUR 8,23 € Zahle jetzt 2,74 € mit Kauf auf Rechnung mit Klarna

9,79 € 13,19 €

(0,00 € / -)

* inkl. ges. MwSt., zzgl. Versandkosten


6 Leute sehen sich das gerade an
Auf Lager
Info zu diesem Artikel:

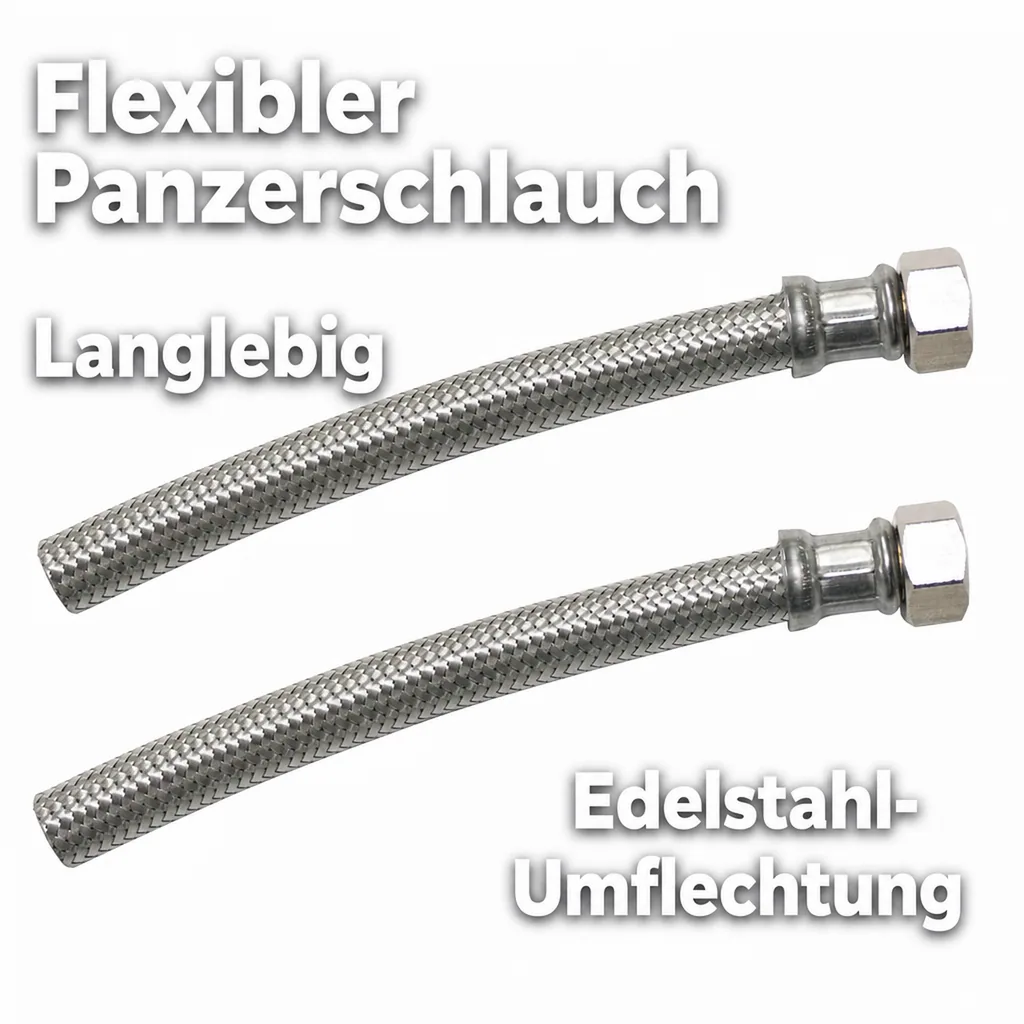

  • Flexibler Panzerschlauch – Edelstahlumflechtung
  • Maße 1/2" x 3/4", Länge 300 mm – vielseitig
  • DVGW-zertifiziert – sicher für Trinkwasser
  • Ideal für Wasseranschlüsse – hohe Qualität
  • Robuster Flexschlauch – langlebig und sicher
Sicheres Checkout
Garantiert Sicheres Checkout
Kontaktieren Sie uns
SKU BONI-42913-37
Brand: KLASEBO

Ihr flexibler Panzerschlauch für Trinkwasser und mehr

Suchen Sie einen zuverlässigen und flexiblen Panzerschlauch für den Anschluss von Trinkwasser, Brauchwasser oder sogar Ihrer Wasserenthärtungsanlage? Unser Panzerschlauch mit Edelstahlumflechtung bietet Ihnen höchste Sicherheit und Flexibilität. Dank der DVGW-Zertifizierung können Sie sich auf die Qualität und Eignung für den Trinkwasserbereich verlassen. Profitieren Sie von einem hygienischen und langlebigen Anschluss für Ihre sanitären Anwendungen.

Wichtige Spezifikationen

Unser Panzerschlauch bietet Ihnen die perfekte Kombination aus Flexibilität und Sicherheit. Mit der DVGW-Zertifizierung ist er ideal für Trinkwasseranwendungen geeignet. Die Edelstahlumflechtung sorgt für Langlebigkeit und Schutz vor Beschädigungen. Warum das für Sie wichtig ist: Sie erhalten einen zuverlässigen Schlauch, der Ihren Anforderungen gerecht wird und Ihnen lange Freude bereitet.

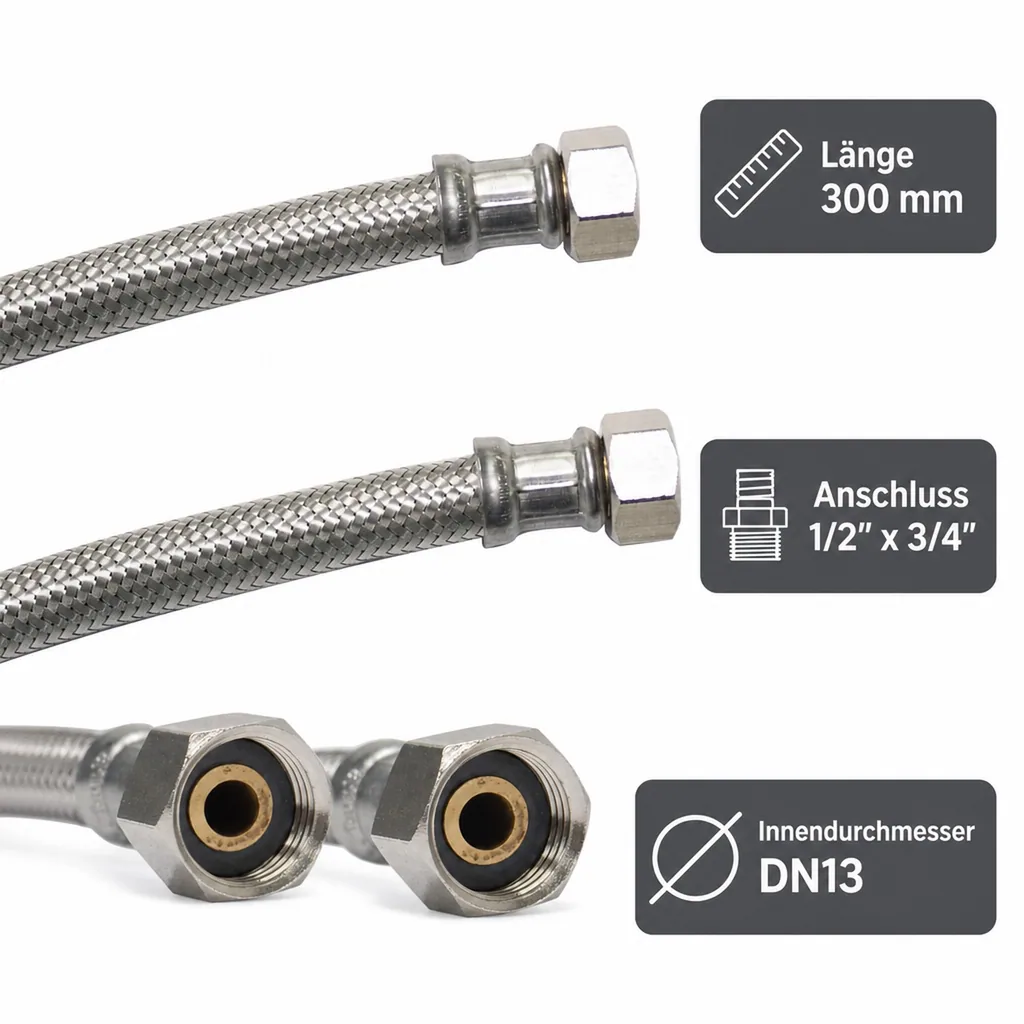

Technische Spezifikationen

Material Edelstahlumflechtung AISI304L, Silikon Innenschlauch, Messing Anschlüsse
Anschlüsse 1/2" ÜM x 3/4" ÜM
Länge 300 mm
Innendurchmesser DN13
Zertifizierung DVGW W543, UBA KTW
Druck 10 bar (Nominal), 18 bar (Maximal)

Produktmerkmale und Vorteile

  • Edelstahlumflechtung: Schützt den Schlauch vor Beschädigungen und erhöht die Lebensdauer.
  • Silikon Innenschlauch: Lebensmittelecht, flexibel und hygienisch.
  • DVGW-Zertifizierung: Garantiert die Eignung für Trinkwasseranwendungen.
  • Messing Anschlüsse: Robust und langlebig.
  • Flexibel: Ideal für den Anschluss von Armaturen und anderen sanitären Anwendungen.
  • Hygienisch: Durch den Silikon Innenschlauch besonders hygienisch und leicht zu reinigen.
  • Vielseitig: Geeignet für Trinkwasser, Brauchwasser und Wasserenthärtungsanlagen.

Vorteile

  • Langlebigkeit: Die Edelstahlumflechtung schützt vor äußeren Einflüssen und verlängert die Lebensdauer.

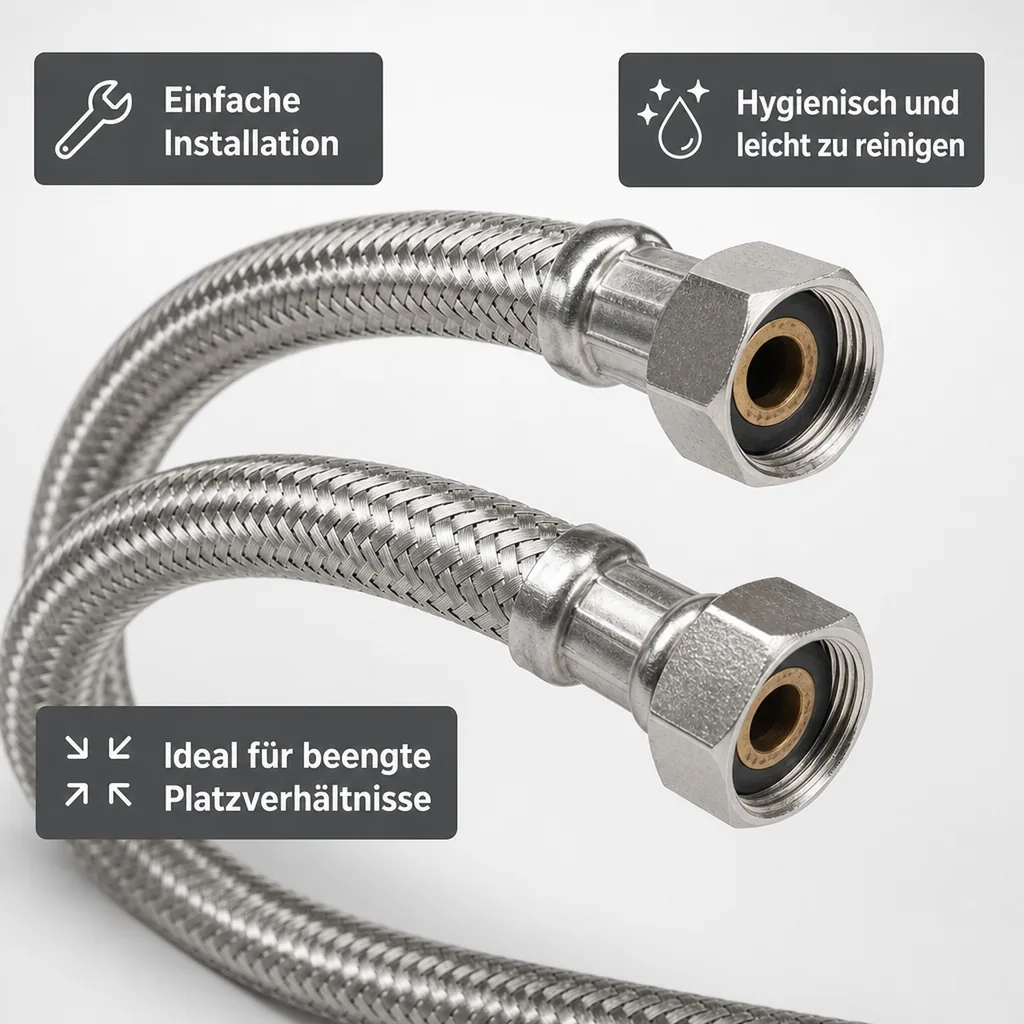

  • Flexibilität: Einfache Installation auch bei beengten Platzverhältnissen.
  • Hygiene: Der Silikon Innenschlauch ist lebensmittelecht und leicht zu reinigen.
  • Sicherheit: Die DVGW-Zertifizierung garantiert die Eignung für Trinkwasseranwendungen.
  • Vielseitigkeit: Geeignet für verschiedene Anwendungen im Sanitärbereich.

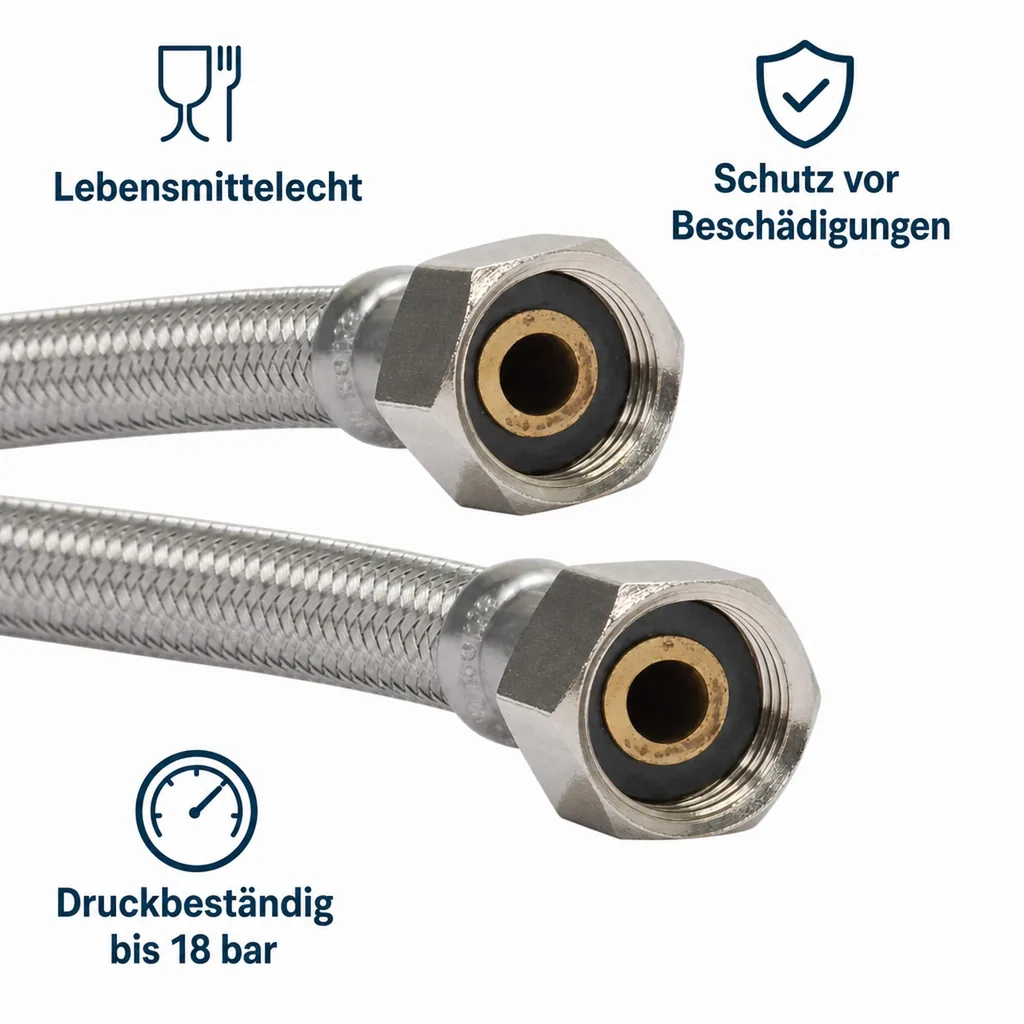

  • Druckbeständigkeit: Hält einem Druck von bis zu 18 bar stand.

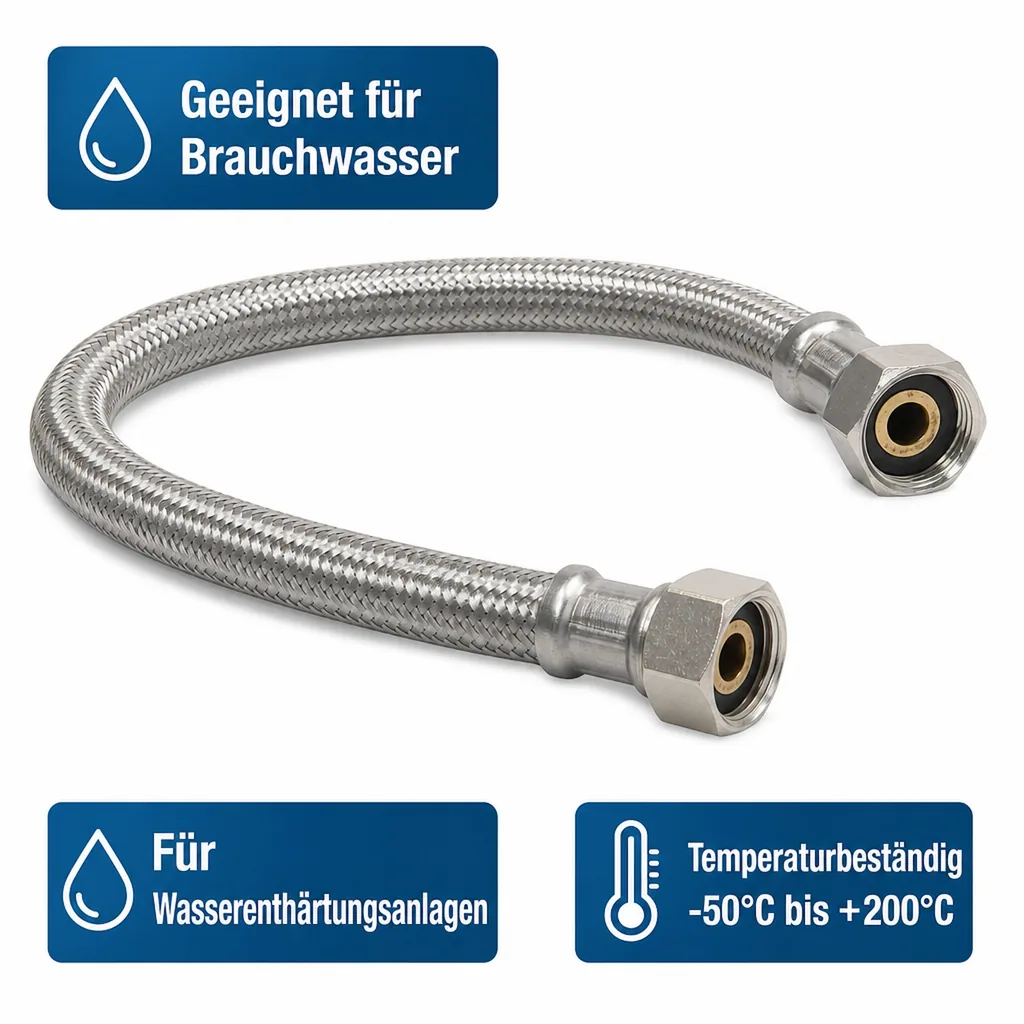

  • Temperaturbeständigkeit: Geeignet für Temperaturen von -50°C bis +200°C.

Anwendung

  1. Schritt 1: Überprüfen Sie die Anschlüsse Ihrer Armatur oder Ihres Geräts (1/2" oder 3/4").
  2. Schritt 2: Stellen Sie sicher, dass die Dichtungen vorhanden und unbeschädigt sind.
  3. Schritt 3: Schrauben Sie den Panzerschlauch handfest an die Anschlüsse.
  4. Schritt 4: Ziehen Sie die Anschlüsse mit einem Schraubenschlüssel leicht nach (nicht zu fest!).
  5. Schritt 5: Überprüfen Sie die Dichtigkeit, indem Sie das Wasser aufdrehen.

Häufig gestellte Fragen (FAQ)

Ist der Schlauch für Trinkwasser geeignet?

Ja, der Schlauch ist DVGW-zertifiziert und somit für Trinkwasser geeignet.

Wie lange hält der Schlauch?

Bei normaler Nutzung und korrekter Installation hält der Schlauch viele Jahre.

Kann ich den Schlauch kürzen?

Wir empfehlen, den Schlauch nicht zu kürzen, da dies die Dichtigkeit beeinträchtigen kann.

Welchen Durchmesser hat der Schlauch?

Der Innendurchmesser des Schlauches beträgt DN13.

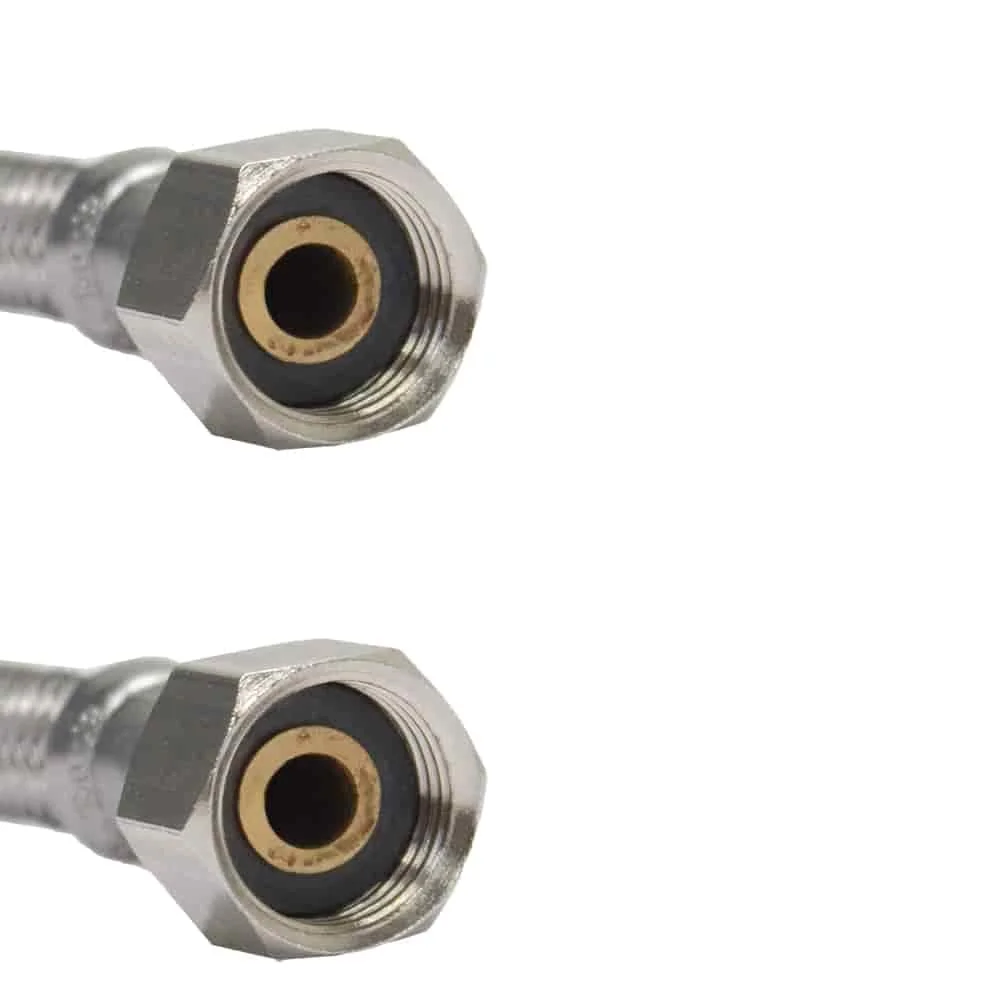

Was bedeutet die Bezeichnung 1/2" ÜM x 3/4" ÜM?

Das bedeutet, dass der Schlauch an einem Ende eine 1/2-Zoll-Überwurfmutter und am anderen Ende eine 3/4-Zoll-Überwurfmutter hat.

Warum bei uns kaufen?

Bei Boni-Shop profitieren Sie von:

  • Hochwertigen Produkten: Wir bieten nur Produkte von geprüfter Qualität an.
  • Schneller Lieferung: Ihre Bestellung wird schnell und zuverlässig geliefert.
  • Kompetenter Beratung: Unser Kundenservice steht Ihnen gerne bei Fragen zur Verfügung.
  • Preisgarantie: Wir bieten Ihnen die besten Preise.
Schützen Sie Ihr Trinkwasser mit unserem hochwertigen Panzerschlauch!

Wichtige Spezifikationen

Unser Panzerschlauch bietet Ihnen die perfekte Kombination aus Flexibilität und Sicherheit. Mit der DVGW-Zertifizierung ist er ideal für Trinkwasseranwendungen geeignet. Die Edelstahlumflechtung sorgt für Langlebigkeit und Schutz vor Beschädigungen. Warum das für Sie wichtig ist: Sie erhalten einen zuverlässigen Schlauch, der Ihren Anforderungen gerecht wird und Ihnen lange Freude bereitet.

Technische Spezifikationen

Material Edelstahlumflechtung AISI304L, Silikon Innenschlauch, Messing Anschlüsse
Anschlüsse 1/2" ÜM x 3/4" ÜM
Länge 300 mm
Innendurchmesser DN13
Zertifizierung DVGW W543, UBA KTW
Druck 10 bar (Nominal), 18 bar (Maximal)
EU-Verantwortliche Name: Boni-Shop GmbH; Hr. Stanislav Maer
EU-Verantwortliche Straße: Wissmannstraße
EU-Verantwortliche Hausnummer: 58
EU-Verantwortliche Postleitzahl: 27755
EU-Verantwortliche Stadt: Delmenhorst
EU-Verantwortliche Person: Germany
EU-Verantwortliche Email: [email protected]
EU-Verantwortliche Telefonnummer: +49(0)4221 45 777 00

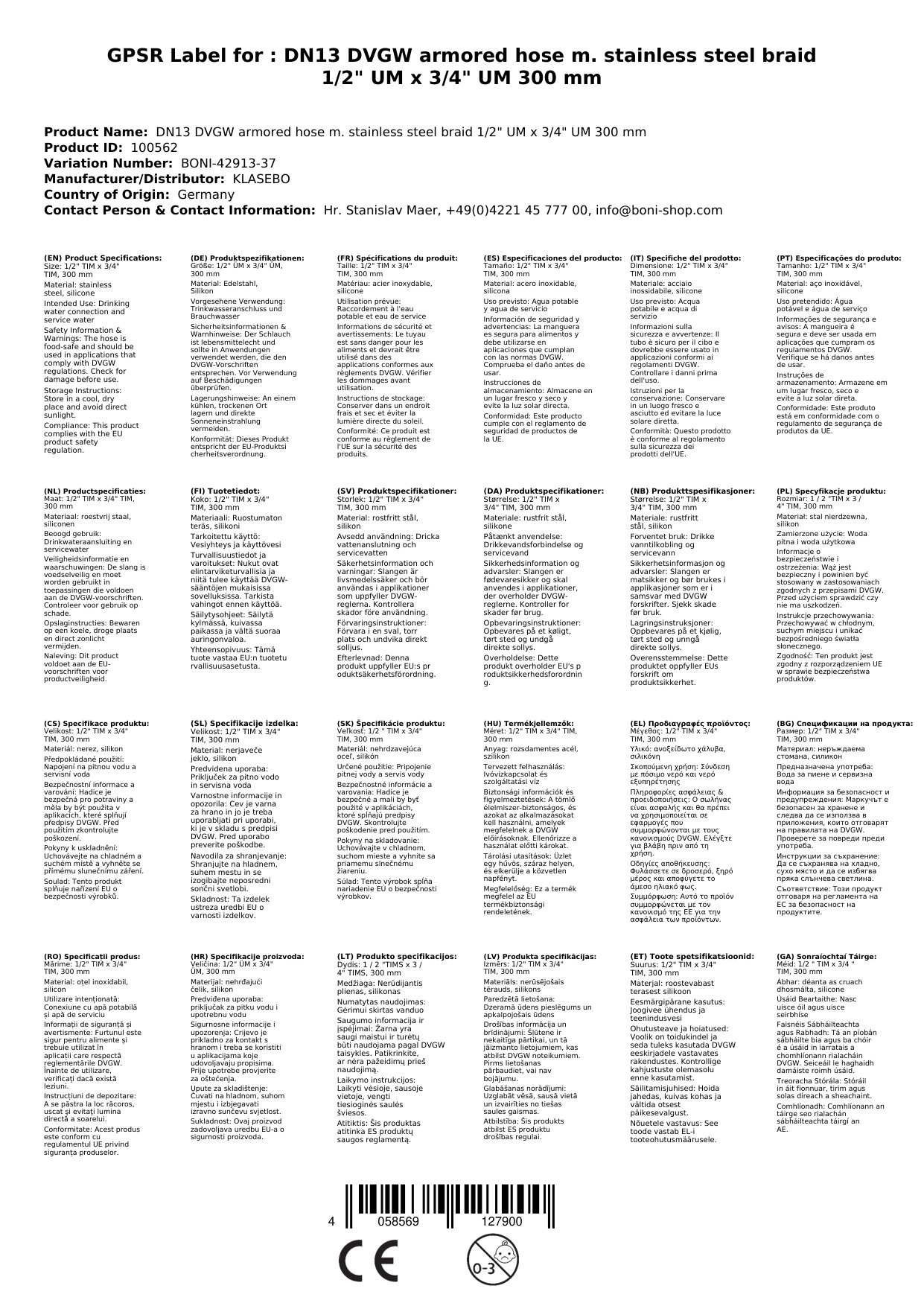

GPSR-Anhang: Downloaden
