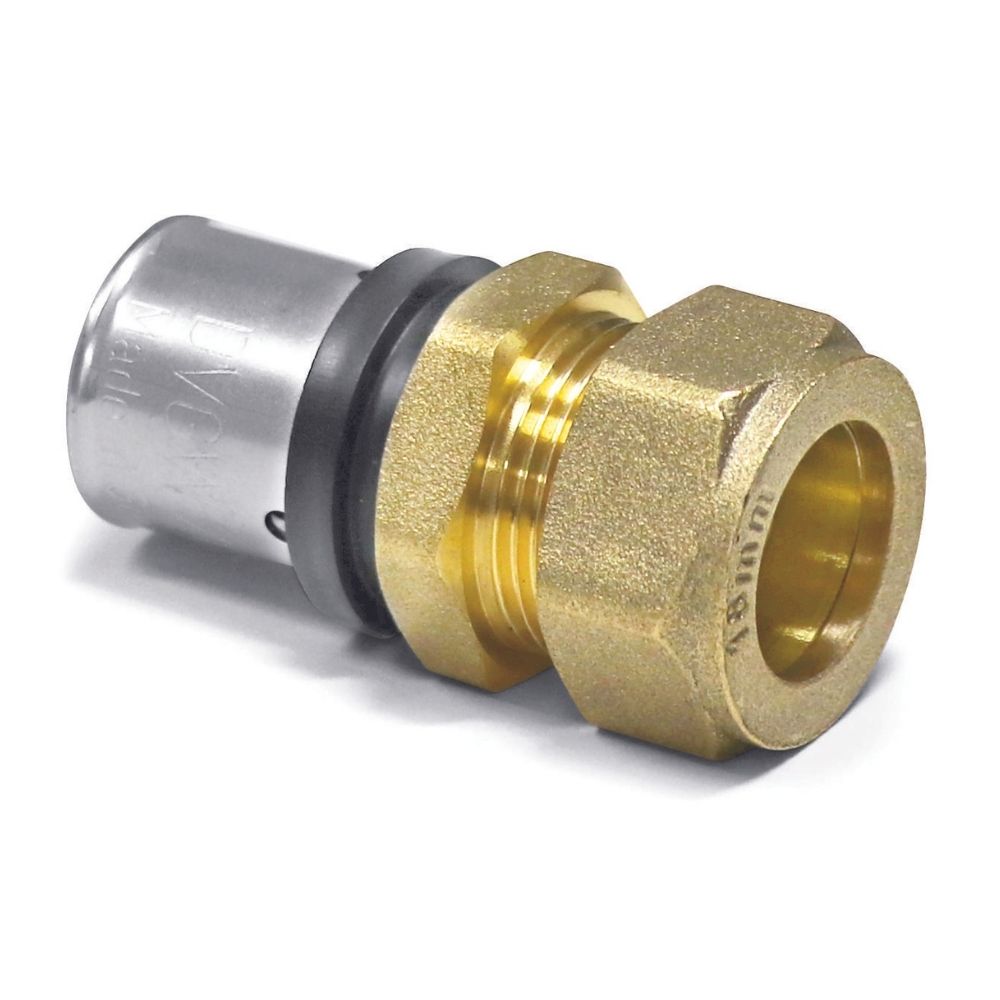

Pressfitting Übergang auf Kupferrohr 26 x 3 - 28 mm

Pressfitting Übergang auf Kupferrohr 26 x 3 - 28 mm

Made in Germany

_x0001_
• Für Trinkwasser uneingeschränkt geeignet (DVGW DW-8501BS5049)
_x0001_
• Entspricht der UBA-Positivliste
_x0001_
• Dauerbelastbarkeit: 10 bar / 70° C / 50 Jahre
_x0001_
• Maximale Betriebstemperatur: 95° C
_x0001_
• unverpresst undicht
_x0001_
• Neue moderne Kontur - strömungstechnisch optimiert - freier Durchgang - so gut wie keine Strömungsgeräusche
_x0001_
• beste ZETA-Werte: größte Durchgangsfläche = größter Innendurchmesser
_x0001_
• bleiarm bzw. bleifrei: alle Bauteile sind DVGW-zertifiziert, entsprechen der UBA-Positivliste und erfüllen die Anforderungen der Trinkwasserverordnung
_x0001_
• ein Fittingsystem für zwei Rohrsysteme: Mehrschichtverbund- und Kupferrohre DVGW-zertifiziert
_x0001_
• kein Herausschieben des Rohres vor dem Pressvorgang und durch den Führungsring; passgenau in der Pressbacke, hohlraumlose Verbindung = höchste Sicherheit
_x0001_
• 2 O-Ringe durch die hohlraumlose Verpressung = kein Eindringen von Luftsauerstoff
_x0001_
• Verbundrohr-Systempressfitting aus Sondermessing gefertigt (CU Zn 40 Pb2)
_x0001_
• Presshülse aus Edelstahl
_x0001_
• Kunststoffführungsring (schwarz) für sichere Verpressungen auch in Zwangslagen
_x0001_
• Integriertes Kontrollfenster Einstecktiefe Rohr in Fitting in der Edelstahlhülse = Sicherheitsplus für den Anwender
_x0001_
• Made in Germany

Für eine schnelle und sichere Rohrverbindung benötigen Sie lediglich Pressfittinge, unser Alu-Verbundrohr, eine Rohrschere, einen Kalibrierer und eine geeignete Presszange mit TH oder U Presskontur.
Zum besseren Verständnis haben wir bei den Fotos eine bebilderte Montageanleitung hinterlegt.

Neu! Multikontur (TH + U)

Vollständige Kompatibilität mit TH- und U-Pressbacken bis zur Dimension 32 x 3,0 mm.

_x0001_
• 16 x 2,0 mm = TH + U kompatibel
_x0001_
• 20 x 2,0 mm = TH + U kompatibel
_x0001_
• 26 x 3,0 mm = TH + U kompatibel (25er Pressbacke)
_x0001_
• 32 x 3,0 mm = TH + U kompatibel
_x0001_
• 40 x 3,5 mm = TH
_x0001_
• 50 x 4,0 mm = TH
_x0001_
• 63 x 4,5 mm = TH

Montageanleitung:

_x0001_
• Das Rohr mit einem geeigneten Werkzeug ablängen
_x0001_
• Nach dem Ablängen muss das Rohrende mit einem Kalibrierer kalibriert und entgratet werden
_x0001_
• Danach das Rohr bis zum Anschlag in den Fitting einführen.  Die korrekte Einschubtiefe ist durch die drei Kontrollfenster der Edelstahlpresshülse zu erkennen.
_x0001_
• Mittels geeignetem Presswerkzeug und einer je nach Fittingabmessung maßkonformen Pressbacke verpressen.

Bitte beachten Sie das eine Verwendung von anderen Verbundrohren als die von Boni-Shop vertriebenen Verbundrohre auf eigene Gefahr erfolgt.
Eine regelkonforme Verbindung besteht bei allen Presssystemen nur bei System zugelassenen Komponenten (Fittinge und Rohre die zusammen geprüft wurden)
Dies gilt Herstellerunabhängig für alle Verbundrohrsystemen.
