DN/OD 40
DN/OD 40 bezeichnet ein 40-Millimeter-Maß im Hausabflussrohrsystem. Diese Zusammenstellung zeigt Rohre in verschiedenen Längen, Bögen, Abzweige, Muffen, Anschlussstücke, Manschetten, Stopfen und Dichtungen für Leitungen innerhalb von Gebäuden.
DN/OD 40 verstehen und richtig auswählen
Die Bezeichnung DN/OD 40 führt zwei Angaben zusammen: DN steht für den Nenndurchmesser, OD für den Außendurchmesser. Im Hausabflussrohrsystem gehört dieses Maß zu den schmaleren Leitungen und erscheint bei Anschlüssen, Zuleitungen und Sammelstrecken. Die Artikel in dieser Kategorie nutzen dieselbe Grundgröße, unterscheiden sich aber deutlich in ihrer Aufgabe: Ein gerades Rohr überbrückt eine Strecke, ein Bogen ändert die Richtung, ein Abzweig schafft einen Seitenpfad, eine Muffe verbindet zwei Enden, und eine Manschette oder Dichtung übernimmt den Übergang zwischen Bauteilen.
Für eine treffende Auswahl zählen deshalb vier Angaben mehr als der Produktname allein: erstens der Außendurchmesser am vorhandenen Rohrende, zweitens die benötigte Funktion, drittens der Winkel bei einem Richtungswechsel und viertens der Übergang zu einem anderen Material oder Durchmesser. Ein vorhandenes DN/OD-40-Rohr lässt sich nicht direkt an einen 32er-Anschluss setzen; dafür gibt es in der Produktliste eine Reduzierung 40/32. Umgekehrt zeigt eine Manschette wie DN/OD 40/50, dass ein Übergang zur nächsten Größe vorgesehen ist.
Die Kategorie enthält außerdem Zubehör für die Montage: Zwei Gleitmittel stehen mit 250 ml und 1000 ml bereit. Ihr Einsatzort sind Kunststoffrohrverbindungen mit Steckmuffe und Gummidichtring. Damit ergänzt das Sortiment die eigentlichen Rohrsysteme durch ein Hilfsmittel, das während der Montage verwendet wird und nicht Teil der bleibenden Leitung ist.
Auswahl nach Aufgabe
Die folgende Übersicht ordnet die häufigsten Kaufsituationen den passenden Produktgruppen zu. Sie hilft, zuerst die Funktion zu klären und danach das Detail zu prüfen.
Neue Strecke verlegen

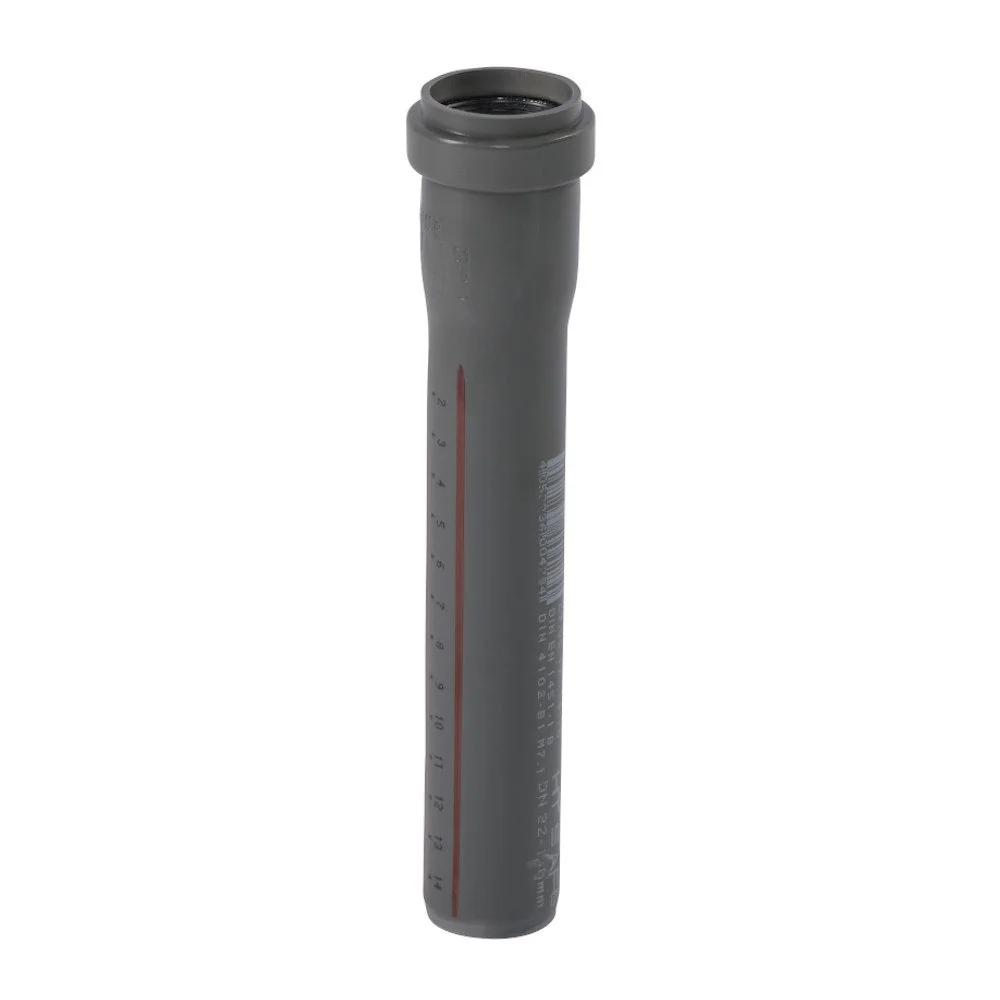

Gerade HT-Rohre mit 40 mm Außendurchmesser gibt es in dieser Kategorie unter anderem mit 250 mm, 500 mm, 750 mm, 1500 mm und 2000 mm. Kurze Abschnitte passen für Anschlusssituationen, lange Rohre reduzieren die Zahl der Verbindungen auf einer geraden Strecke.
Richtung ändern

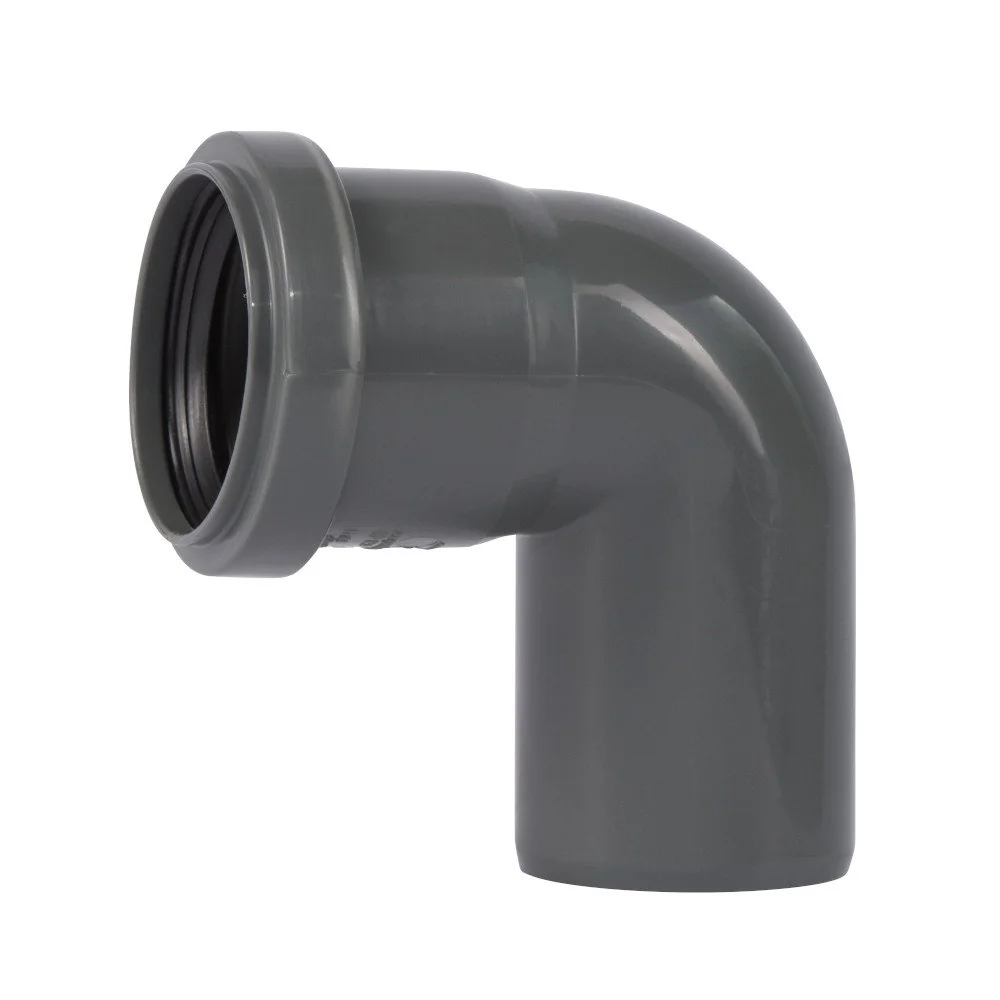

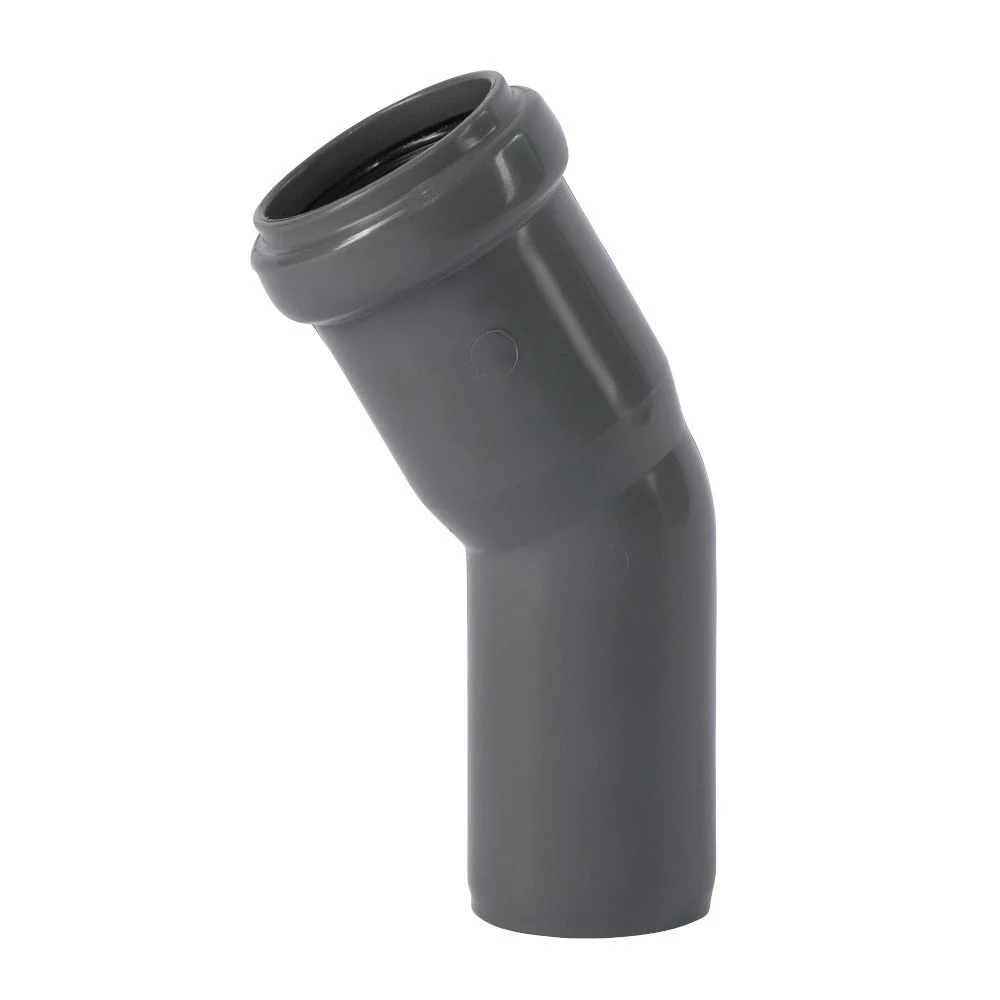

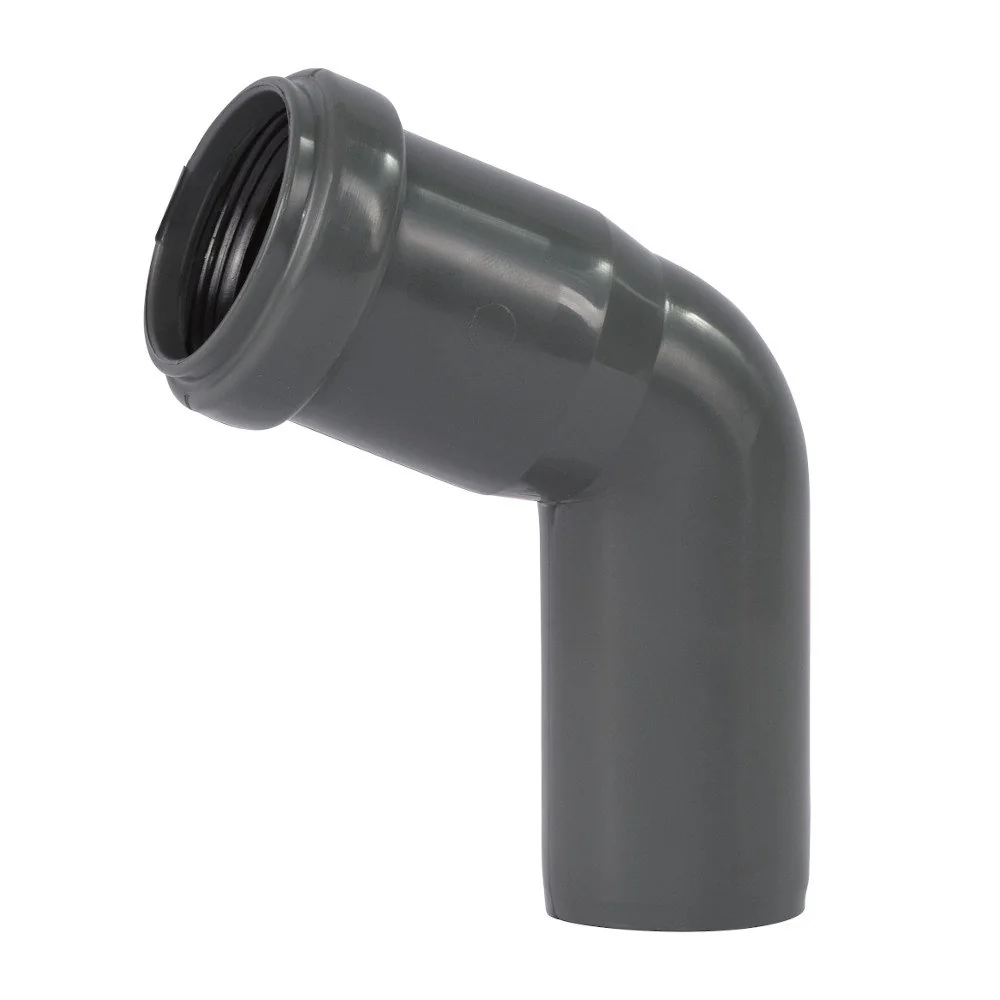

Für Richtungswechsel stehen Bögen mit 15 Grad, 30 Grad, 45 Grad, 67 Grad und 87 Grad bereit. Kleinere Winkel führen eine Leitung sanfter um Hindernisse, größere Winkel verkürzen den Weg bei engen Platzverhältnissen oder erstellen einen deutlichen Knick.
Abzweig einplanen

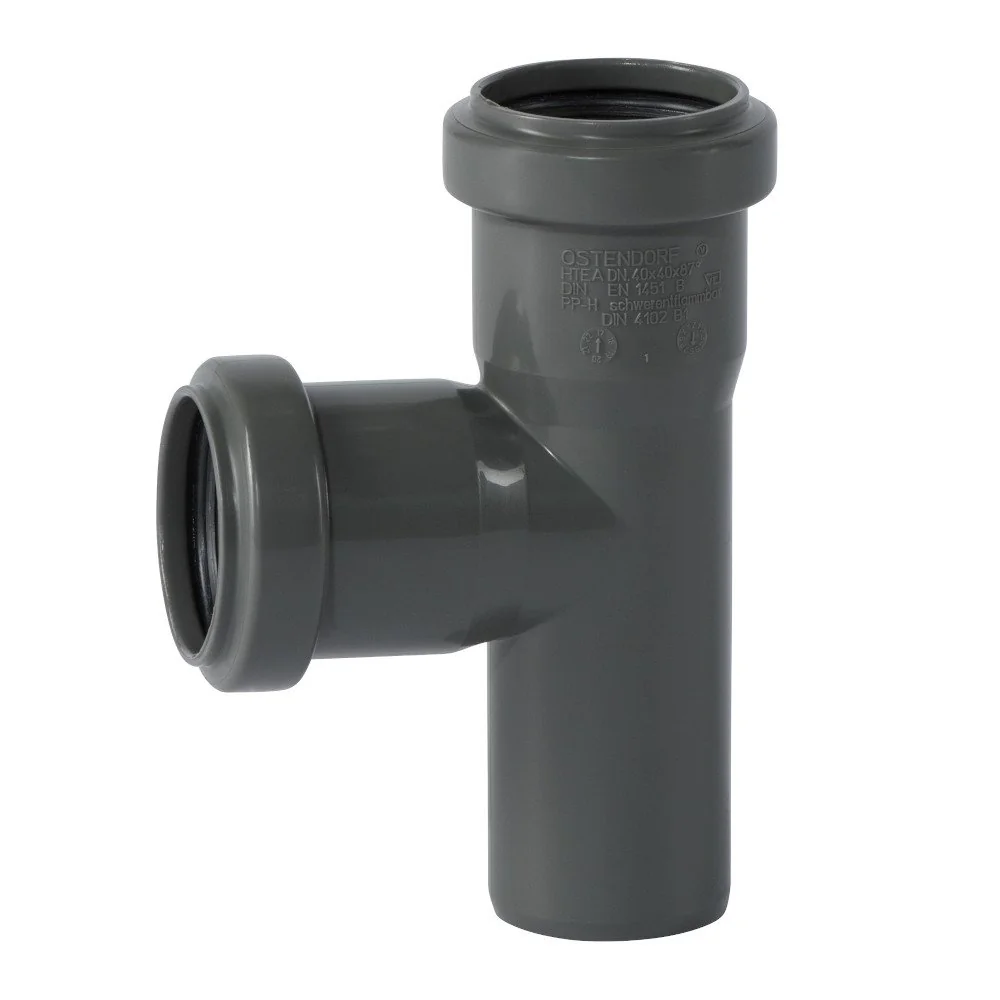

Ein Abzweig verbindet einen Seitenablauf mit einer Hauptleitung. Die Kategorie nennt Ausführungen mit 45 Grad, 67 Grad und 87 Grad sowie die Größe DN40/40. Der Winkel bestimmt, wie steil der Zufluss auf die Hauptstrecke trifft.
Enden und Übergänge
Muffen, Doppelmuffen, Überschiebmuffen und eine Langmuffe dienen dem Zusammensetzen oder Ausrichten von Rohrenden. Ein Muffenstopfen verschließt eine freie Muffe. Reduzierungen und Manschetten übernehmen Größenwechsel beziehungsweise Materialübergänge.
Siphon anschließen
Für den Anschluss am Siphon enthält die Liste spezielle Winkel und Anschlussstücke. Ein Modell führt von DN/OD 40 auf DN/OD 30 und ist für Metall- und Kunststoffrohre benannt, ein weiteres bleibt bei DN/OD 40/40 und ebenfalls für beide Materialien ausgewiesen.
Rohrlängen im Überblick
Die Längenwahl entscheidet über Anzahl und Position der Verbindungen. Das kürzeste gerade Rohr in den Produktdaten misst 250 mm und passt für knappe Anschlusssituationen. Mit 500 mm entsteht ein kompakter Zwischenabschnitt. Die Varianten mit 750 mm, 1500 mm und 2000 mm eignen sich für längere Leitungen, wenn die Messstrecke entsprechend verläuft. Vor der Bestellung hilft es, die verfügbare Raumdiagonale, Wandabstände und die Position bereits vorhandener Muffen zu messen. So lässt sich festlegen, wo ein Rohr endet, wo ein Formstück sitzt und ob ein Zuschnitt oder eine andere Länge sinnvoller ist.
Das Gewicht aus den Produktdaten zeigt die Größenordnung: Das 250-mm-Rohr ist mit 0,08 kg eingetragen, das 750-mm-Rohr mit 0,19 kg, das 1500-mm-Rohr mit 0,35 kg und das 2000-mm-Rohr mit 0,48 kg. Diese Werte betreffen jeweils das einzelne Rohrstück und können beim Planen eines größeren Projekts eine praktische Referenz geben.
Formstücke gezielt kombinieren
Bögen und Abzweige lassen sich mathematisch zusammenrechnen, wenn mehrere Richtungsänderungen nötig sind. Zwei 45-Grad-Bögen ergeben gemeinsam eine 90-Grad-Umleitung, verteilen die Änderung aber auf zwei Stellen. Ein einzelner 87-Grad-Bogen kommt dem nahe, bleibt jedoch typisch für Abwasserinstallationen. Ein 67-Grad-Bogen kann eine steilere Führung darstellen, während 30 Grad und 15 Grad kleine Korrekturen ermöglichen. Wer diese Winkel vor der Montage aufmaß, kann vermeiden, dass ein Formstück später in die falsche Richtung zeigt.

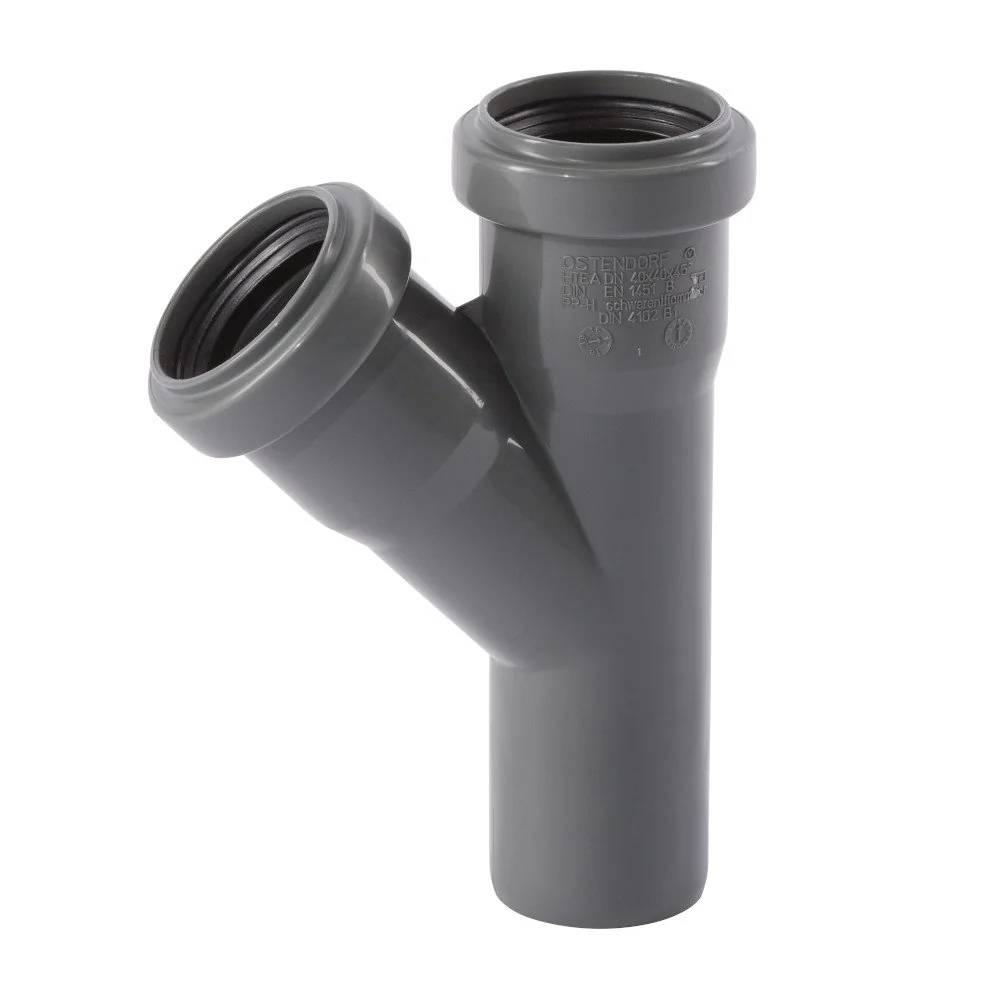

Bei Abzweigen gilt dieselbe Logik mit Blick auf den Zufluss. Ein 45-Grad-Abzweig öffnet die Leitung flacher, ein 67-Grad-Abzweig stellt einen mittleren Pfad bereit und ein 87-Grad-Abzweig führt nahezu quer zur Hauptachse. Die Wahl hängt vom Platz, vom Anschlusspunkt und von der gewünschten Geometrie ab. Da alle genannten Modelle auf DN/OD 40 basieren, bleibt die Hauptgröße erhalten; entscheidend sind Winkel und Anschlussseite.
Verbindungen, Materialübergänge und Montage
Muffen, Stopfen und Verbinder

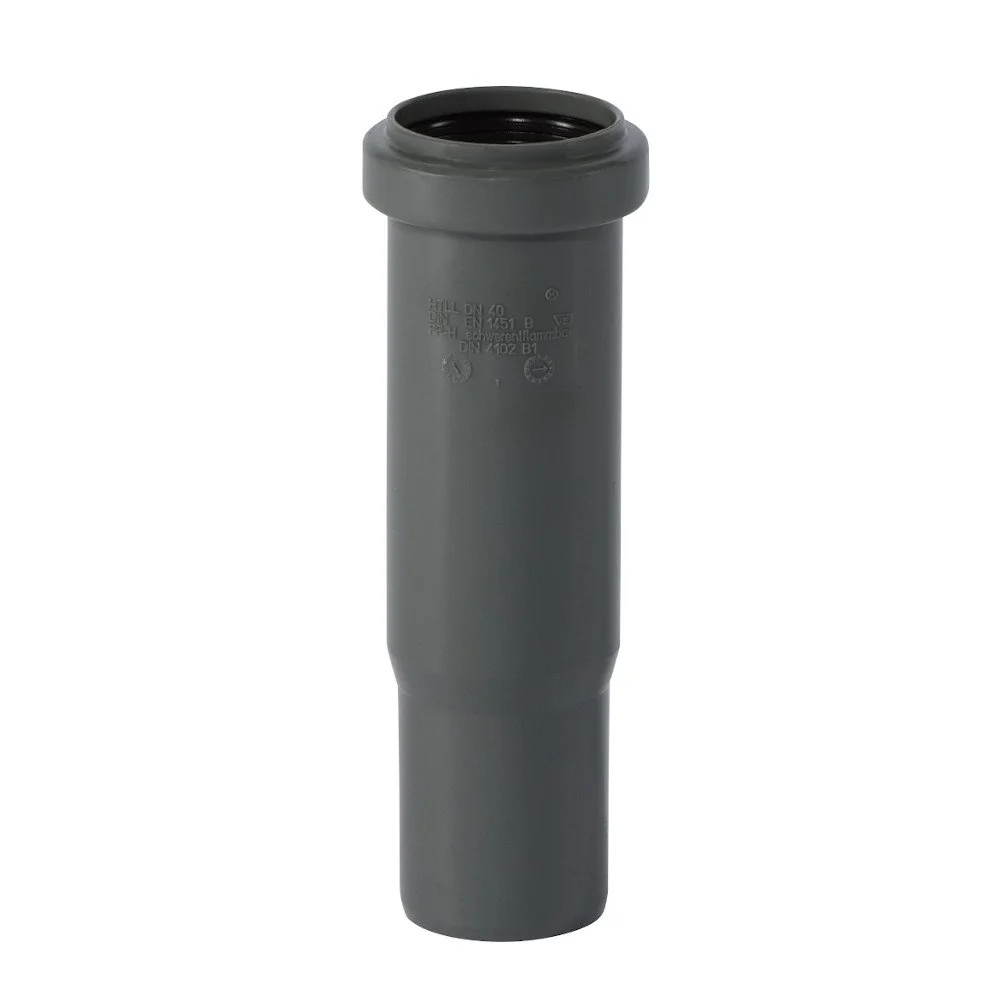

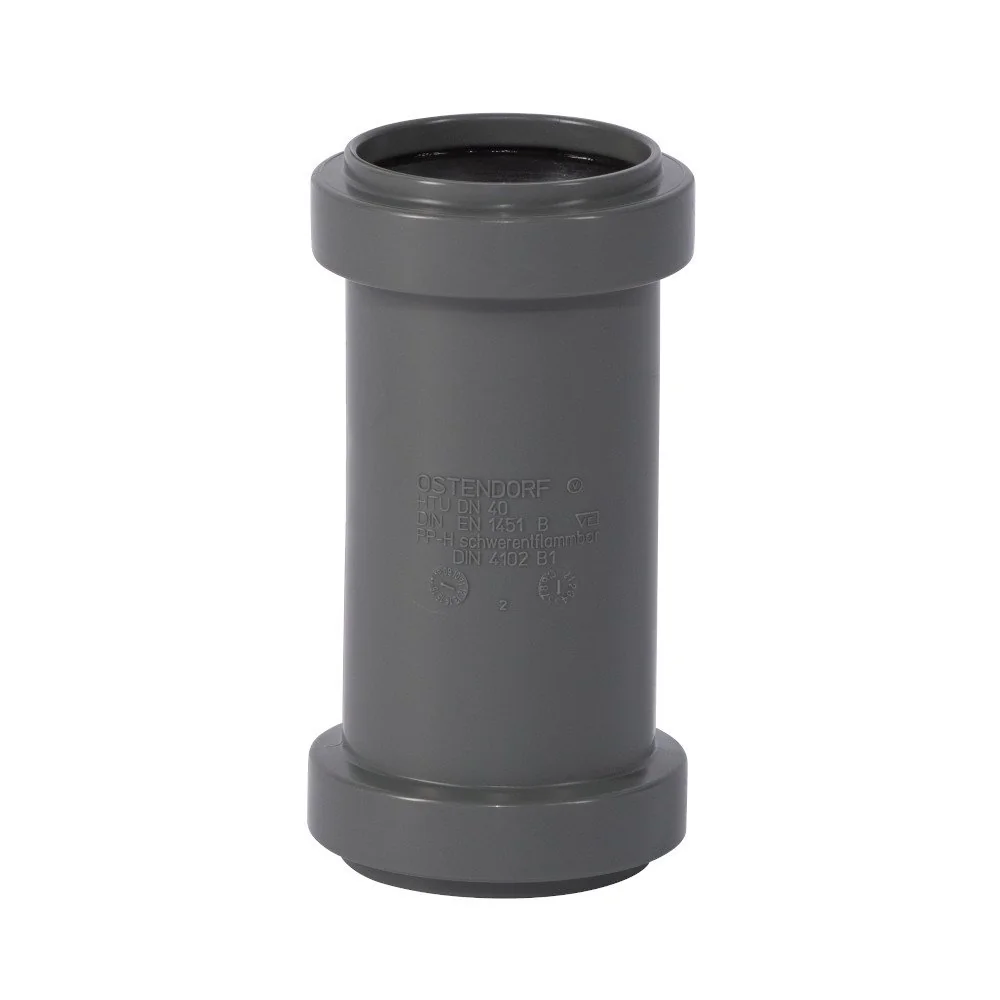

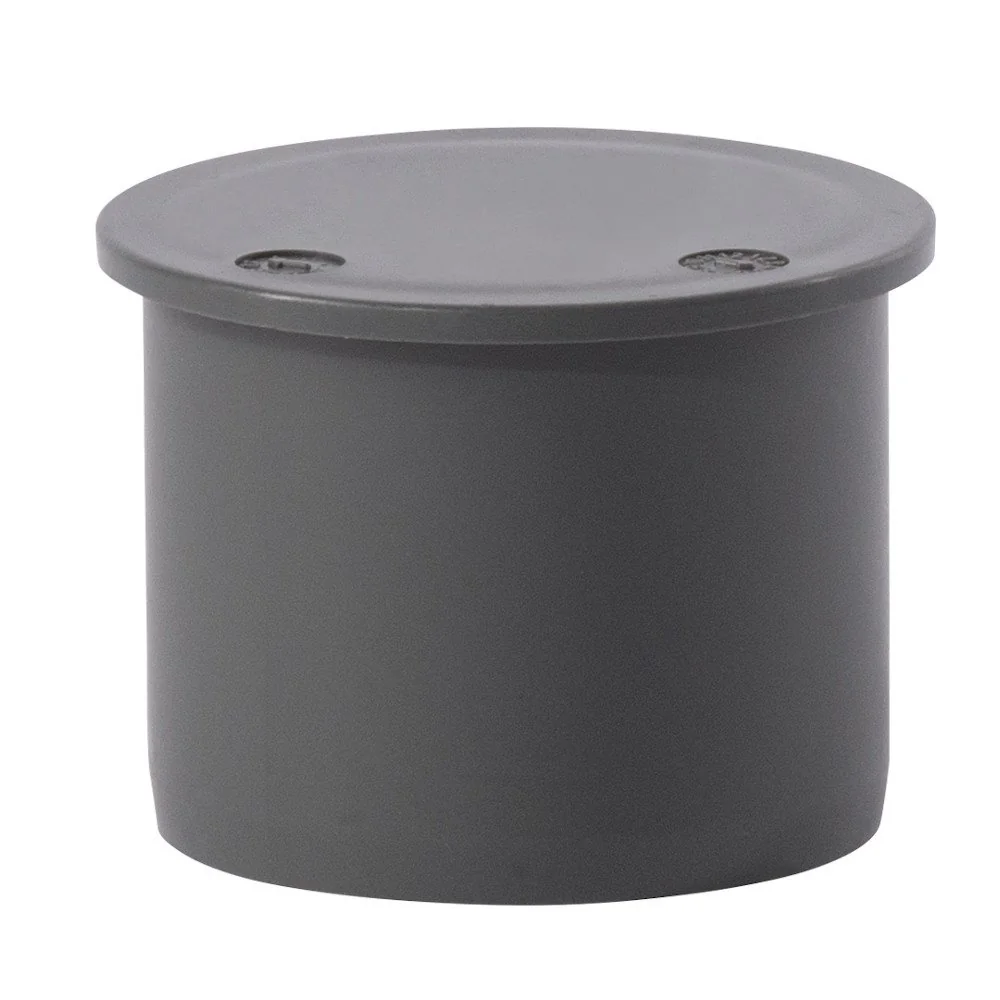

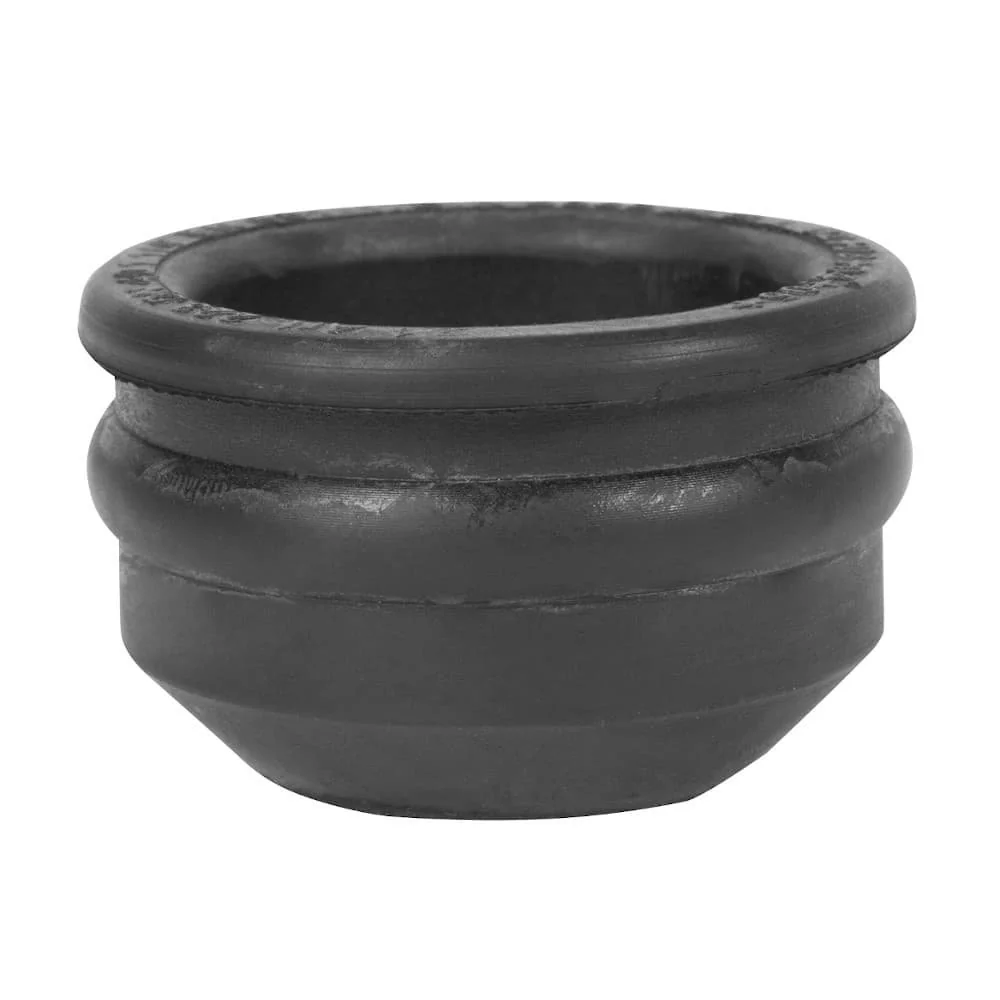

Muffen verbinden zwei Rohrenden miteinander. Eine Doppelmuffe hat dabei zwei Verbindungsfunktionen, eine Überschiebmuffe bietet Spiel zum Ausrichten, und eine Langmuffe verlängert die Steckzone. Ein Sickenwulstnippel ist als Rohrverbinder für DN/OD 40 benannt und laut Produktdaten mit einem 1 1/4-Zoll-Gewinde für den Übergang an Metallrohre beschrieben. Ein Muffenstopfen passt zu DN/OD 40 und dient zum Schließen einer offenen Muffe.
Dichtungen und Manschetten

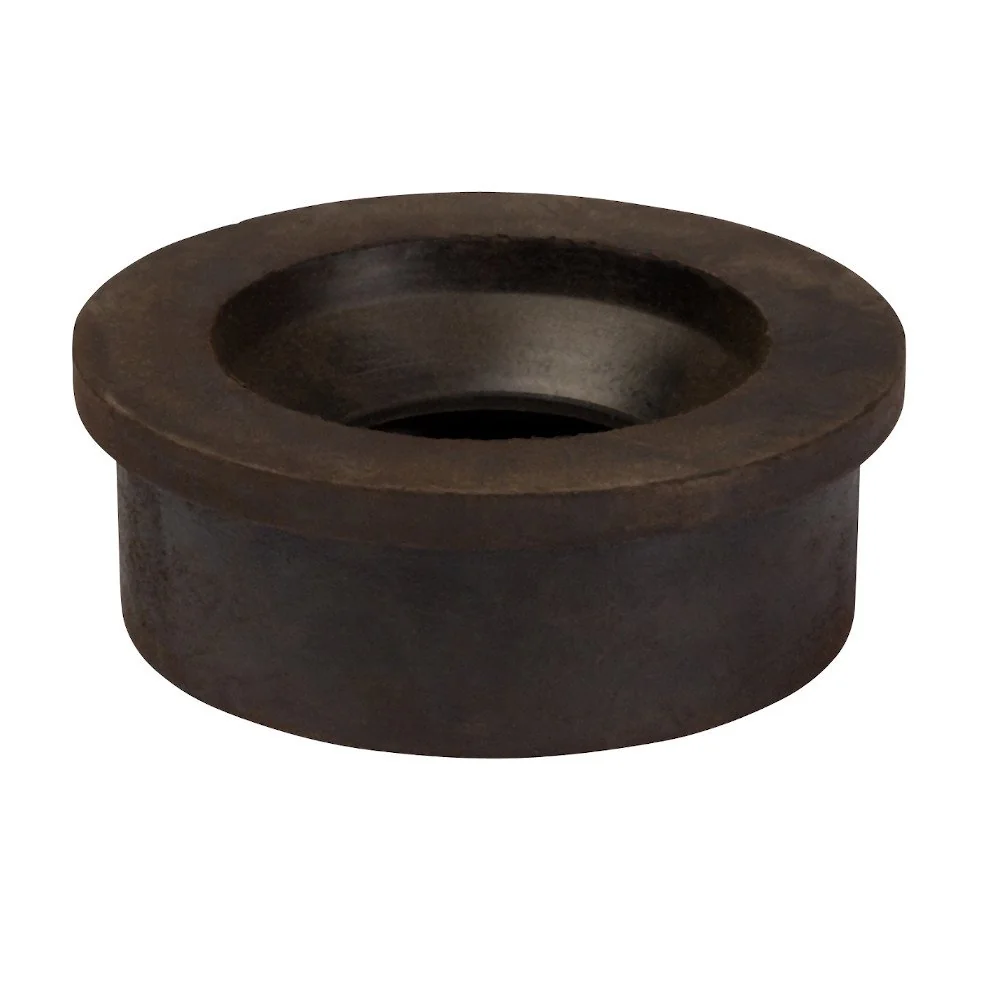

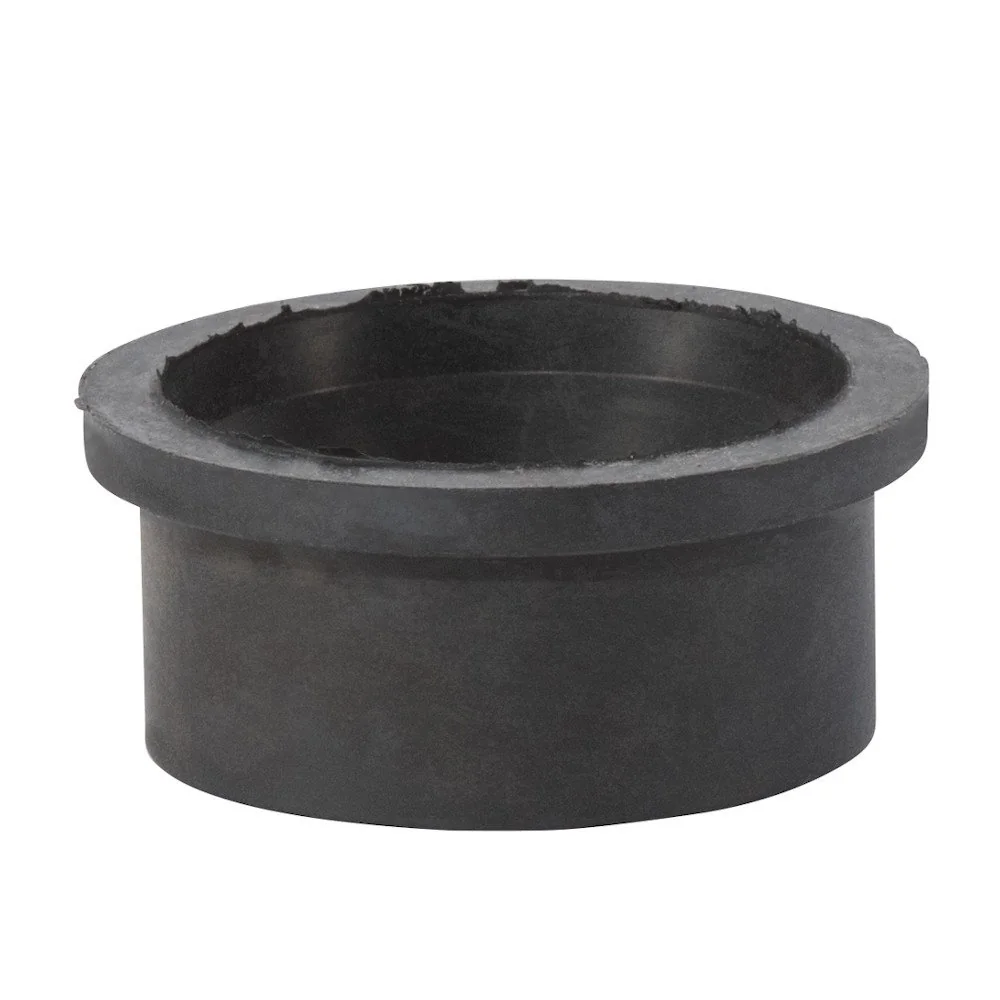

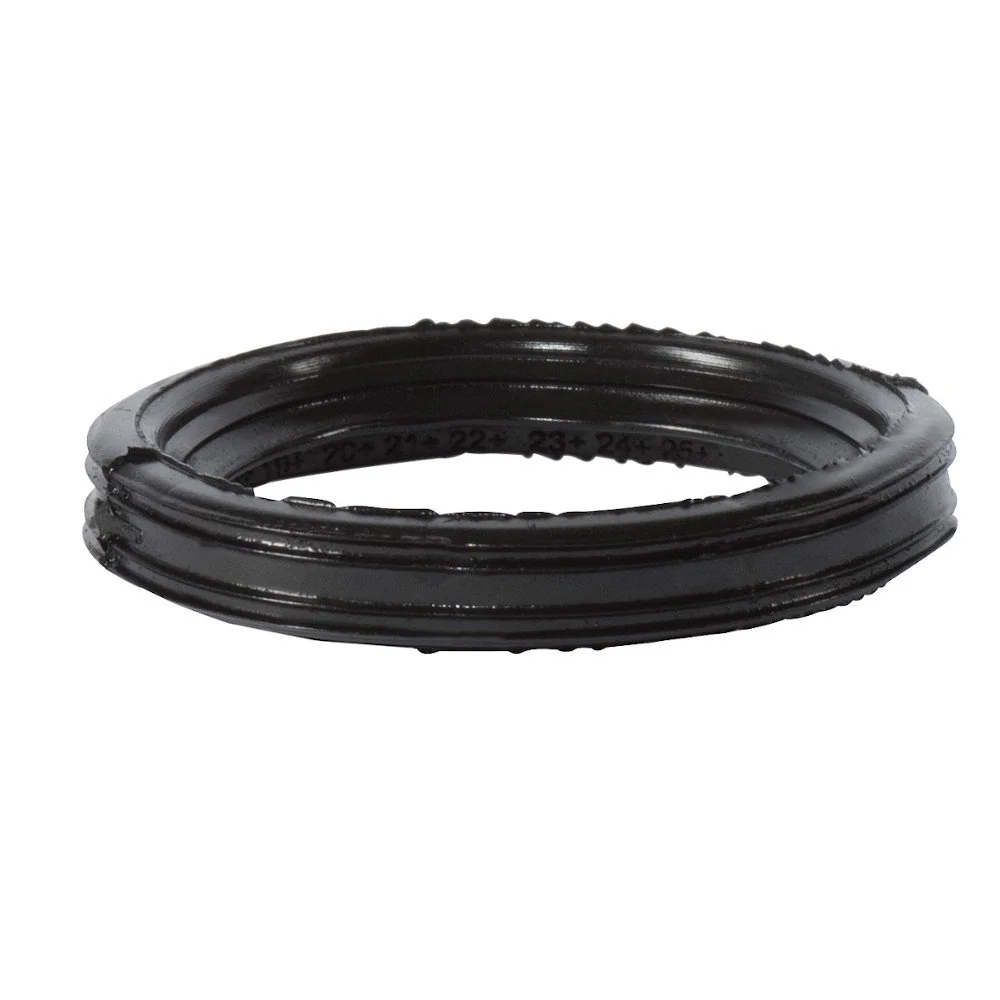

Für Dichtaufgaben gibt es Ersatzlippendichtringe, Gummidichtungen und NBR-Dichtungen. Die NBR-Variante ist in den Produktdaten als ölbeständig und hitzebeständig genannt. Gummimanschetten liegen in Ausführungen für DN40, für DN/OD 40/40 und für DN/OD 40/50/1 1/4 vor. Damit lassen sich unterschiedliche Anschlussfälle adressieren: Ersatz eines Dichtrings, Verbindung innerhalb derselben Größe oder Übergang zwischen 40 und 50. Vor dem Einbau sollten Material, Sitzfläche und Kanten geprüft werden, damit die Dichtung unverformt und vollständig in ihrer Aufnahme liegt.
Zur Montage von Kunststoffrohrverbindungen mit Steckmuffe und Gummidichtring gehören die beiden Gleitmittel. Das kleinere Gebinde enthält 250 ml, das größere 1000 ml. Bei wenigen Verbindungen reicht die kleinere Menge, bei mehreren Muffen oder längeren Projekttagen ist das größere Gebinde besser planbar. Das Mittel wird auf die Verbindung angewendet, nicht auf die fertige Leitung dauerhaft aufgebracht.
Produkte im Detail
HT Rohr DN40, 2000 mm
Gerades HTsafeEM-Rohr mit 40 mm Durchmesser und 2000 mm Länge. Gewicht laut Datenblatt: 0,48 kg.

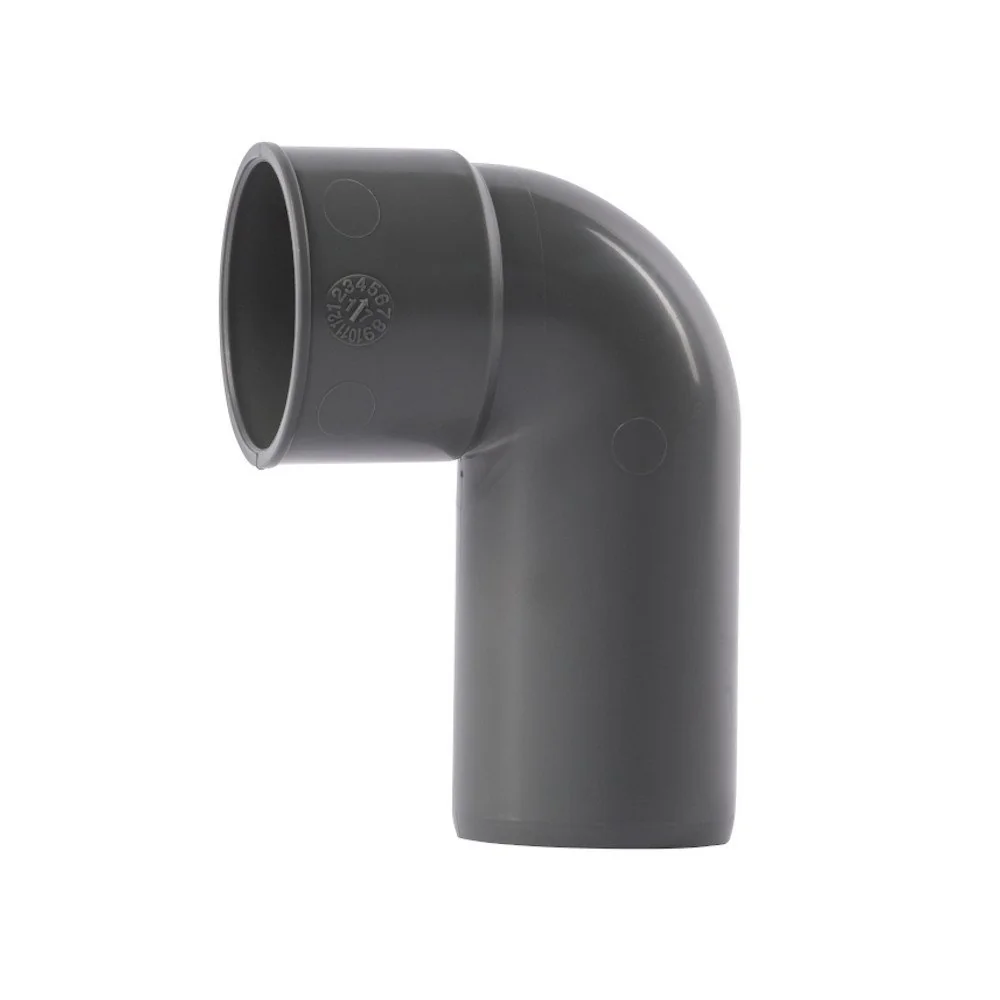

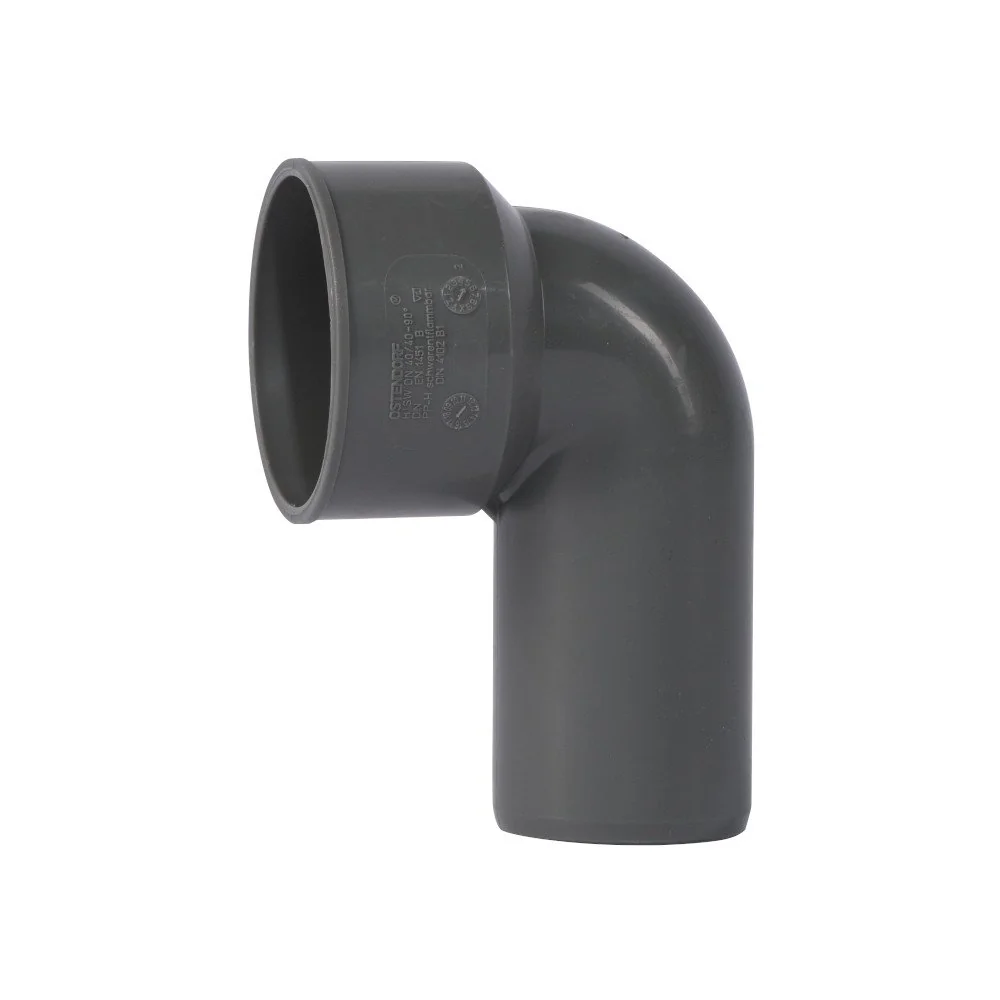

Siphonanschlusswinkel 40/30
Anschlusswinkel von DN/OD 40 auf DN/OD 30, laut Produktdaten für Metall- und Kunststoffrohre. Gewicht: 0,03 kg.

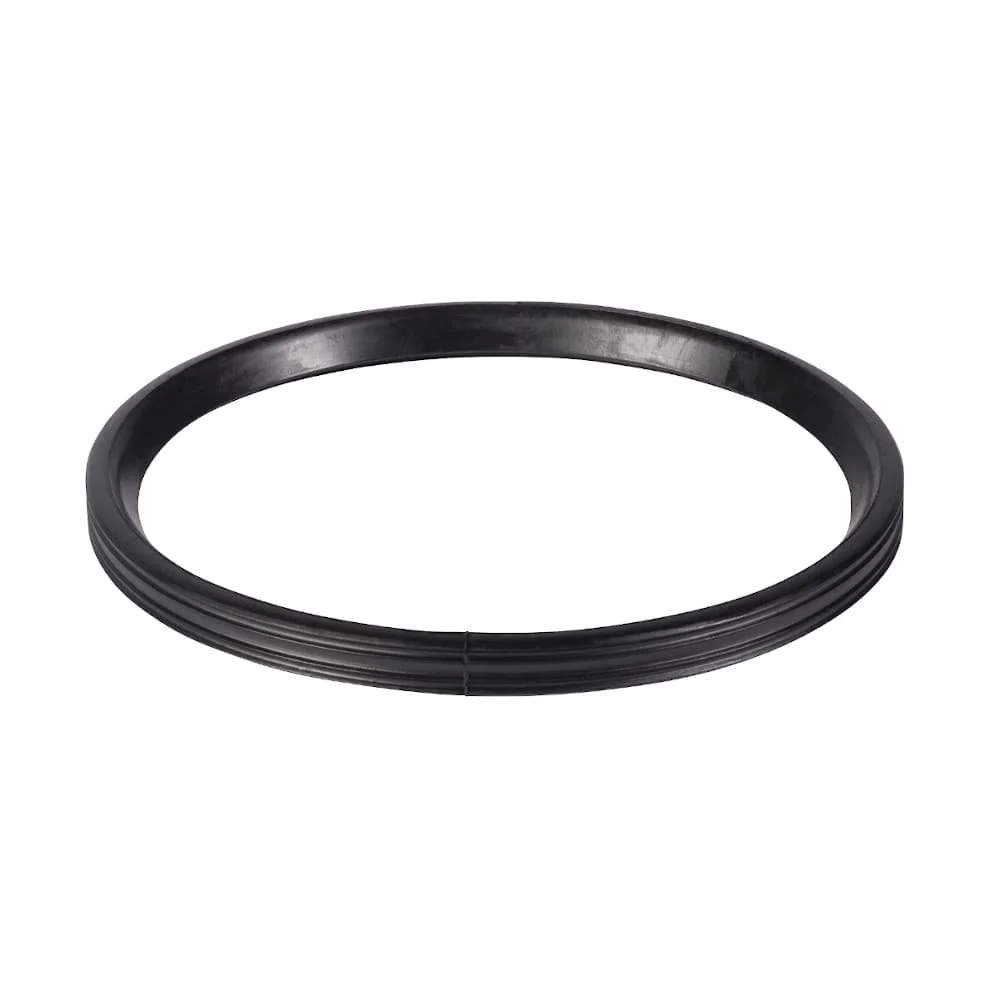

NBR-Dichtung DN40
Ersatzdichtung aus NBR für DN40, in den Produktdaten als ölbeständig und hitzebeständig beschrieben. Gewicht: 0,01 kg.
Nachbardurchmesser vergleichen
Neben DN/OD 40 gibt es im selben System weitere Größen. Für schmalere Anschlüsse kann DN/OD 32 relevant sein, während DN/OD 50 die nächste Stufe darüber bildet. DN/OD 75 und DN/OD 110 dienen im üblichen Aufbau eher für Sammelstrecken oder Hauptleitungen. Wenn Sie einen Wechsel planen, suchen Sie nach einer passenden Reduzierung oder Manschette und kontrollieren beide Außendurchmesser. Diese Kategorien zeigen die Nachbargrößen:
Häufige Fragen zu DN/OD 40
Welche Längen gibt es für gerade DN/OD-40-Rohre?
In den Produktdaten sind 250 mm, 500 mm, 750 mm, 1500 mm und 2000 mm genannt. Weitere Rohrartikel nennen das Maß DN/OD 40 ohne Längenangabe im Titel.
Welche Bogenwinkel sind verfügbar?
Die Produktliste nennt Bögen mit 15 Grad, 30 Grad, 45 Grad, 67 Grad und 87 Grad. Alle genannten Varianten beziehen sich auf den 40-Millimeter-Bereich.
Wie wechsel ich von 40 auf eine andere Größe?

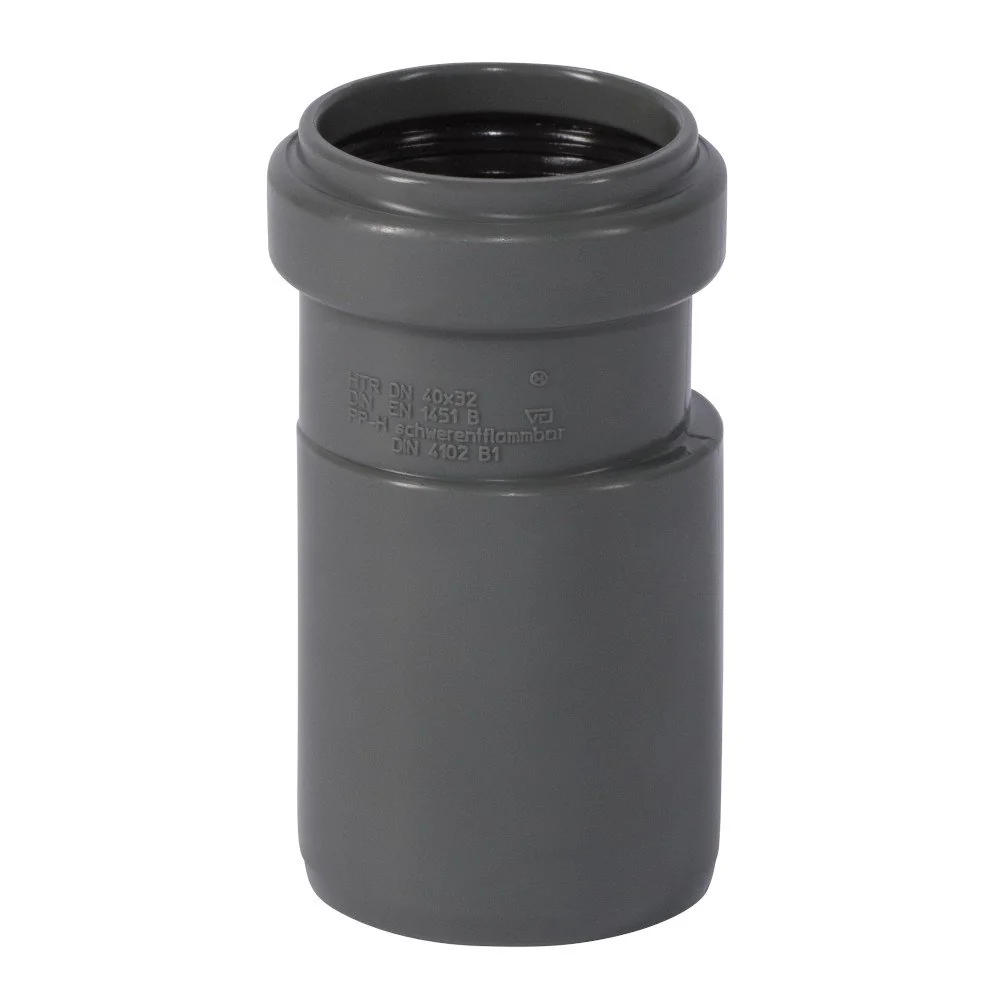

Dafür gibt es eine Reduzierung 40/32 sowie Manschetten mit kombinierten Angaben wie DN/OD 40/50. Entscheidend sind der tatsächliche Außendurchmesser und die Art der Aufnahme an beiden Bauteilen.
Wofür ist das Gleitmittel gedacht?
Laut Produktbeschreibung dient es der Montage von Kunststoffrohrverbindungen mit Steckmuffe und Gummidichtring. Verfügbar sind 250-ml- und 1000-ml-Gebinde.
Welche Anschlussstücke gibt es zum Siphon?

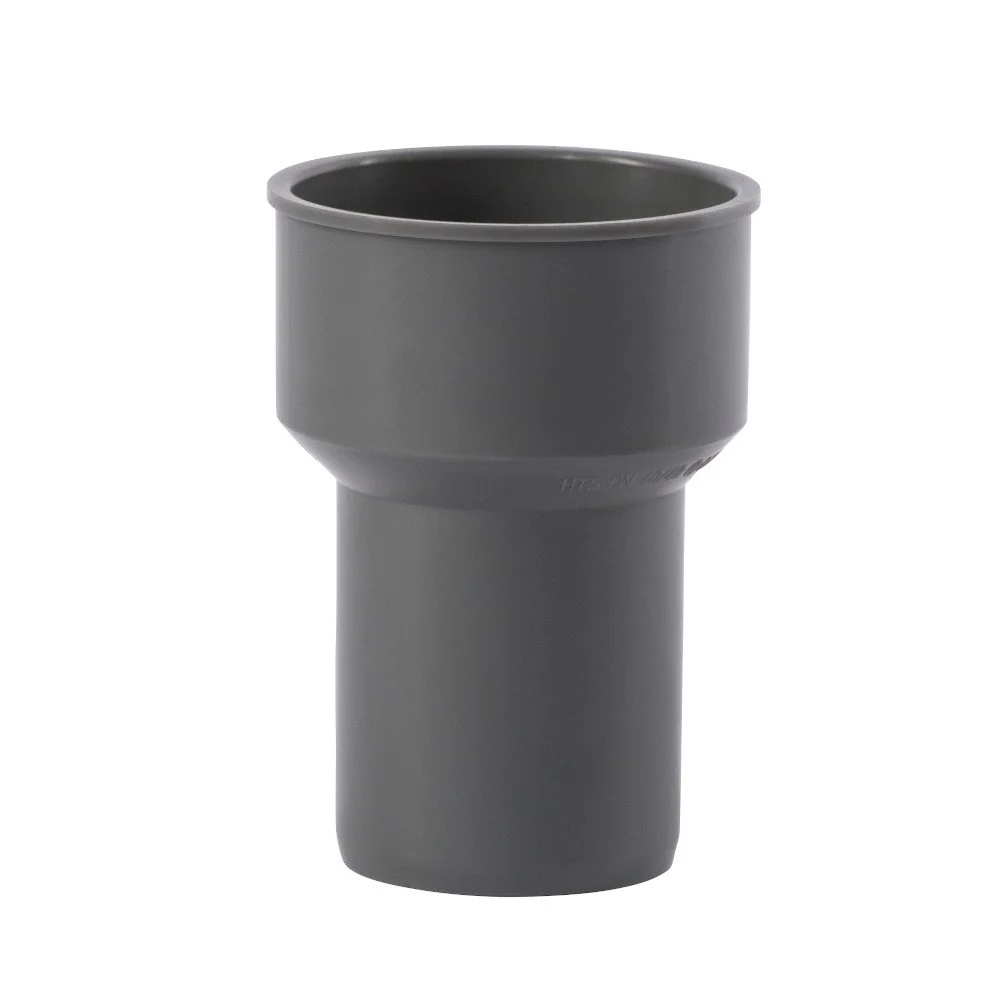

Die Liste enthält einen Siphonanschlusswinkel DN/OD 40/30 für Metall- und Kunststoffrohre sowie ein Siphonanschlussstück DN/OD 40/40, ebenfalls für beide Materialien angegeben.
Kurzcheck vor der Bestellung
Messen Sie den Außendurchmesser statt nur den sichtbaren Querschnitt, notieren Sie den benötigten Winkel und prüfen Sie, ob ein Übergang zu 30, 32, 50 oder einem Metallteil erforderlich ist. Für gerade Strecken wählen Sie die Länge nach dem gemessenen Abstand zwischen den Verbindungspunkten. Für Richtungsänderungen zählen Bögen mit ihren Gradzahlen, für Seitenpfade Abzweige, für Verbindungen Muffen und für Übergänge Manschetten oder Reduzierungen. Wenn eine bestehende Dichtung ersetzt werden soll, hilft der Vergleich von Werkstoff und Größe; die NBR-Dichtung ist als ölbeständig und hitzebeständig ausgewiesen. So bleibt die Auswahl auf das 40-Millimeter-System abgestimmt, ohne Eigenschaften aus anderen Bauteilen zu übertragen.
