Schlauchverbinder POM Kunststoff
Schlauchverbinder POM Kunststoff verbinden Leitungen gerade, im 90-Grad-Winkel oder als Abzweig. Tüllen und Kupplungen, T-Stücke, Y-Stücke und reduzierte Verbinder unterscheiden sich vor allem durch Form und Anschlussmaß. Die Produktkarten dokumentieren Varianten von 4 mm bis 25 mm sowie Übergänge wie 8 mm x 4 mm und 12 mm x 8 mm.
Schlauchverbinder nach Funktion auswählen
Schlauchverbinder POM Kunststoff lösen unterschiedliche Aufgaben an einer Leitung. Eine gerade Ausführung verbindet zwei Schlauchseiten auf derselben Strecke, ein Winkel führt die Leitung um 90 Grad, ein T-Stück schafft einen rechtwinkligen Abzweig und ein Y-Stück teilt die Führung in zwei schräge Zweige. Bei zwei verschiedenen Anschlussmaßen kommt eine reduzierte Ausführung in Betracht. So beginnt die Auswahl bei der Leitungsführung und nicht bei einer pauschalen Bezeichnung.
Notieren Sie zuerst die Maßangabe Ihres Schlauchs und vergleichen Sie sie mit der passenden Seite des Verbinders. Die vorliegenden Produktkarten zeigen kleine Maße von 4 mm und 5 mm, außerdem 6, 8 und 10 mm. Für größere Schlauchmaße sind 12, 15, 16, 19 und 25 mm dokumentiert. Entscheidend ist, dass Form und Maß gemeinsam zur geplanten Verbindung passen.
Formen im Überblick

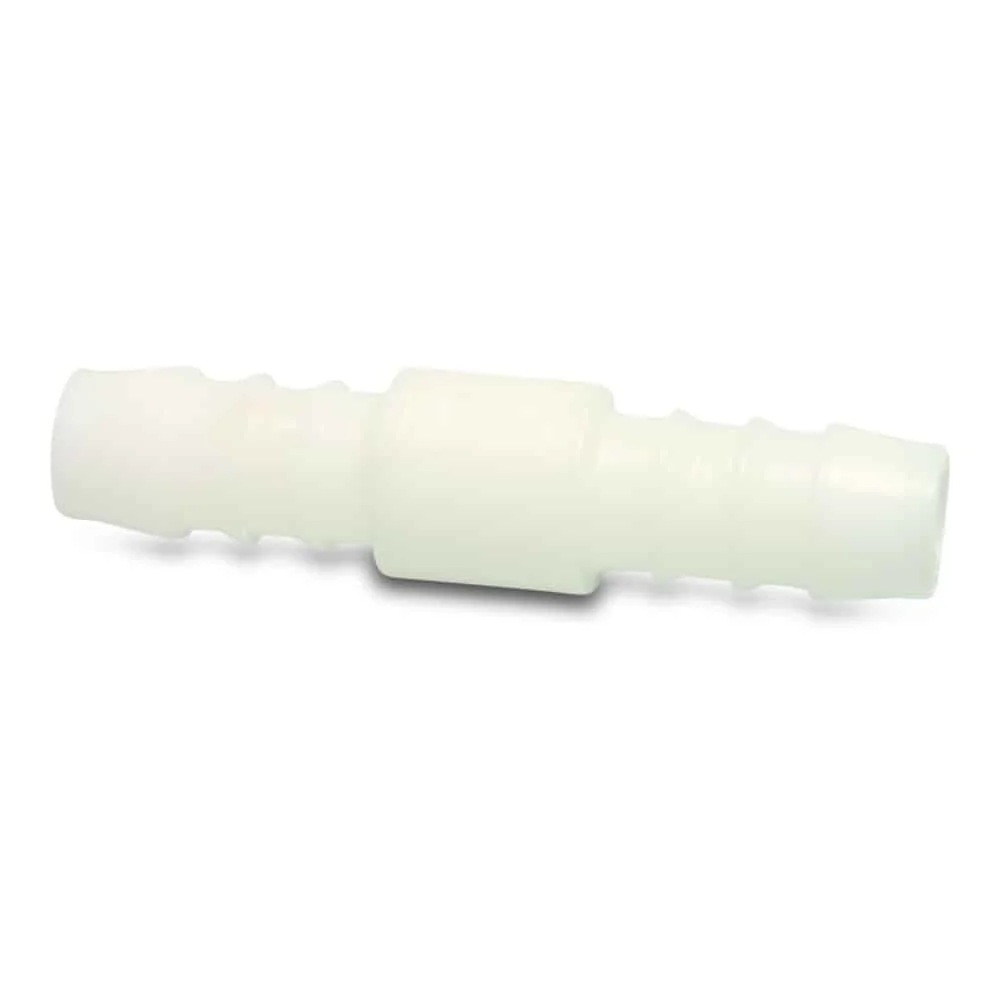

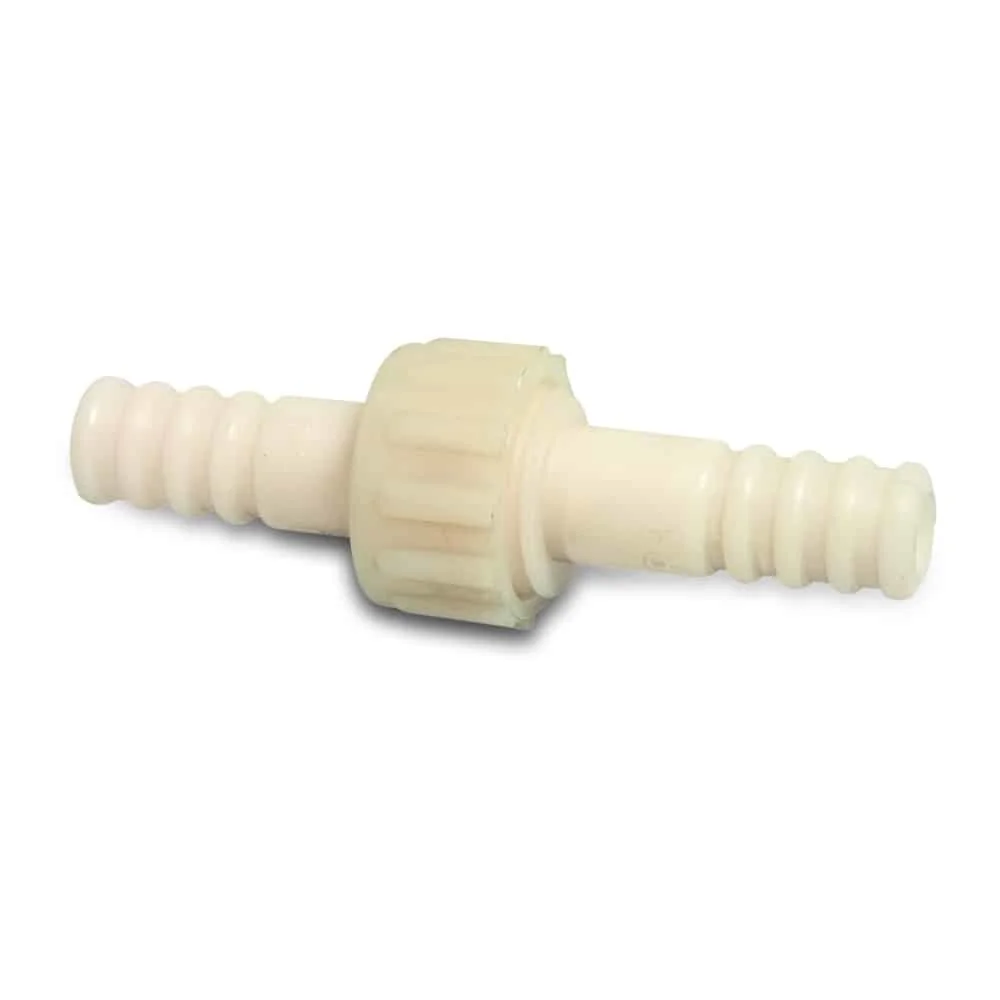

Tülle und gerade Kupplung
Eine Tülle führt den Schlauch auf einen geraden Anschluss. Eine gerade Kupplung verbindet Schlauchseiten ohne Richtungswechsel. Diese Bauform passt zur Aufgabe, eine Leitung in gerader Linie weiterzuführen. In den Produktkarten sind unter anderem 8, 16 und 19 mm als gerade Schlauchverbinder oder Tüllen genannt.

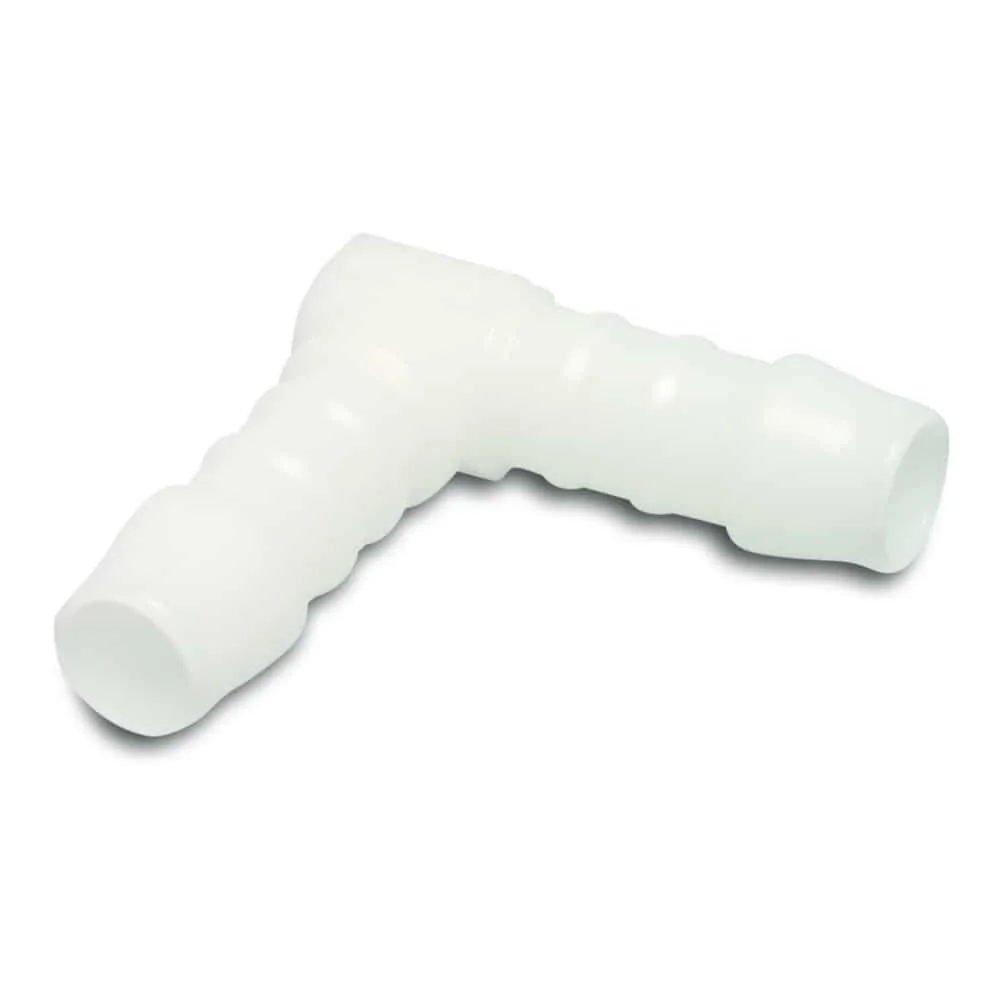

Winkelverbinder mit 90 Grad
Ein 90-Grad-Winkel ändert die Richtung der Leitung, ohne dass der Schlauch an der Ecke stark gebogen werden muss. Dokumentierte Karten nennen dafür 8, 10, 16 und 19 mm. Wählen Sie diese Form, wenn der Verlauf um eine Kante, ein Gehäuse oder ein anderes Bauteil herumgeführt werden soll.

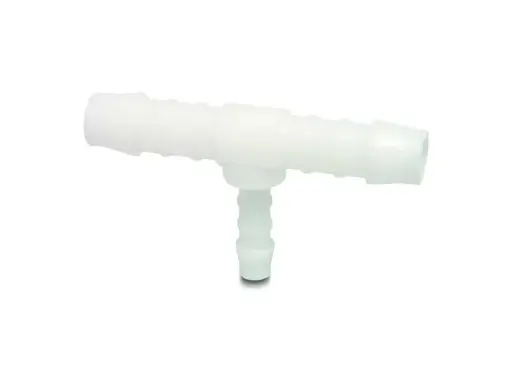

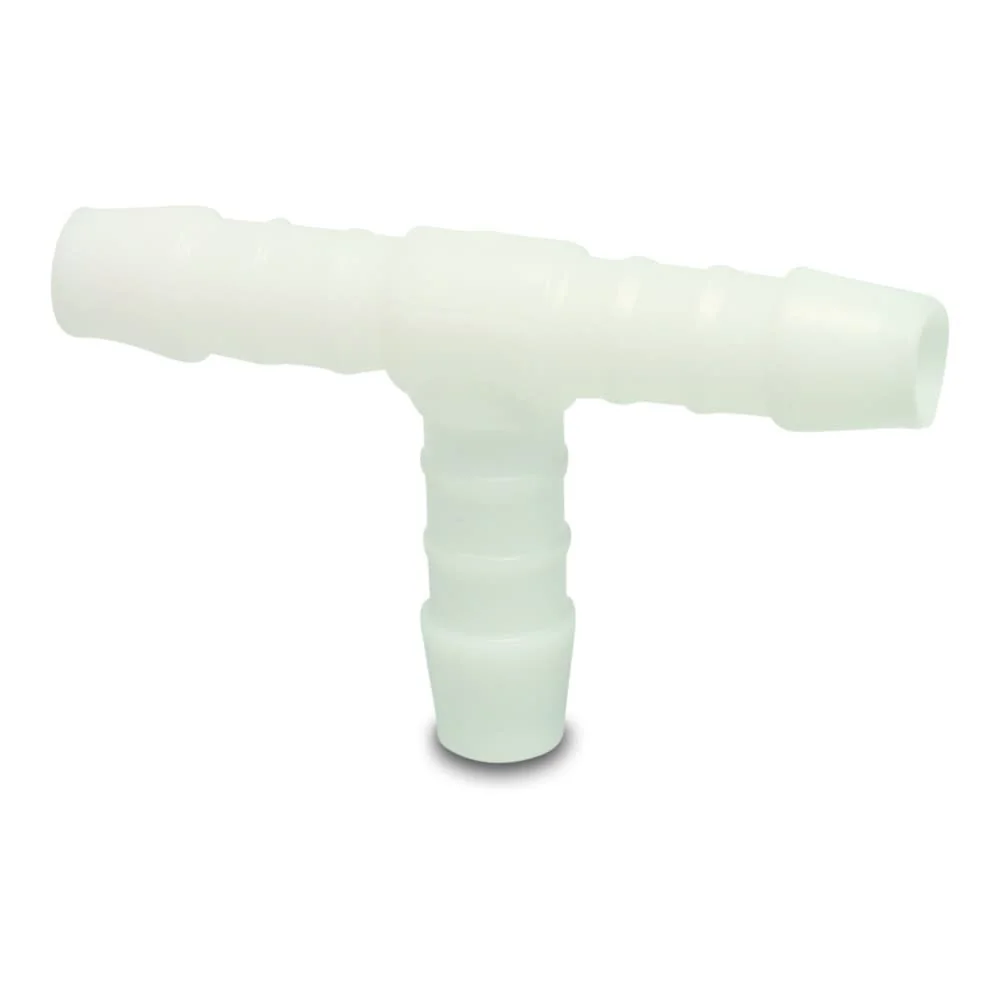

T-Stück für einen Abzweig
Das T-Stück führt einen dritten Anschluss quer zum Hauptweg. Es ist die passende Form für eine rechtwinklige Verteilung, wenn ein zusätzlicher Schlauch abgehen soll. Die Karten nennen T-Stücke mit 5, 10, 12, 15 und 25 mm sowie eine reduzierte 12-mm-Ausführung.

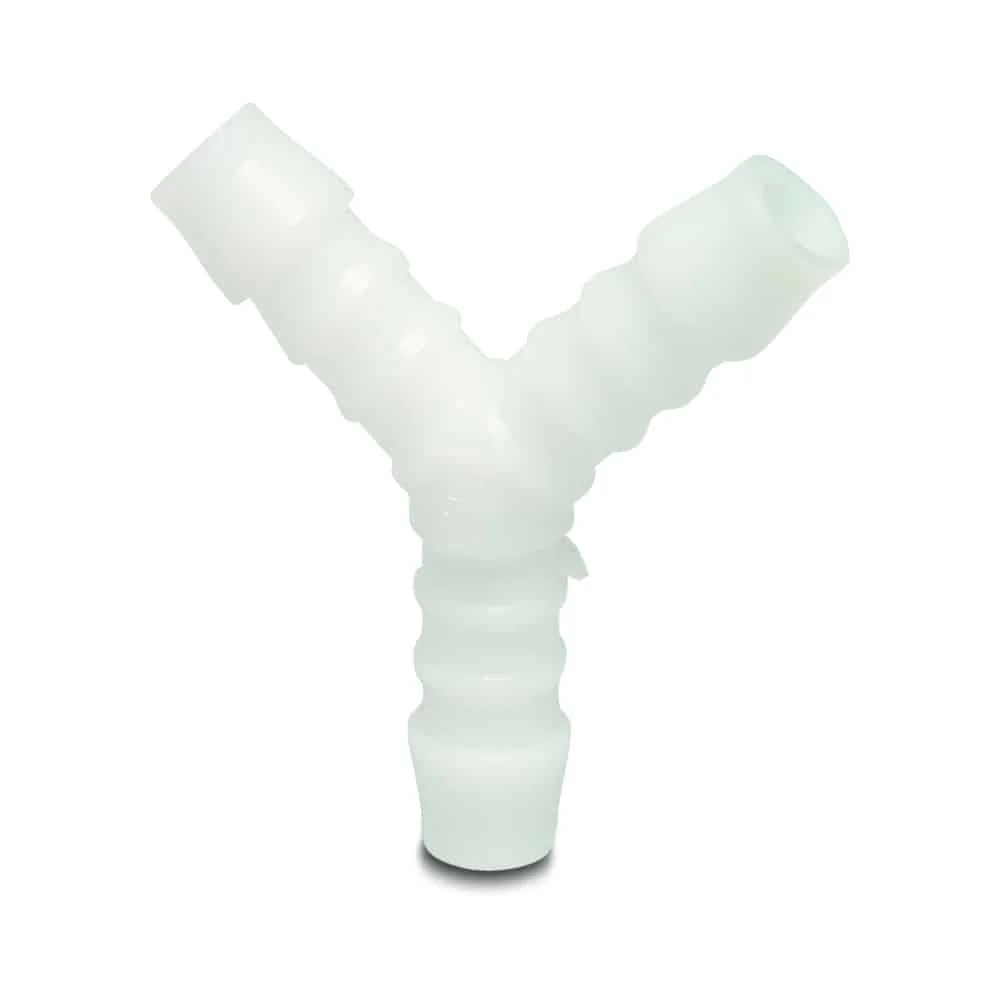

Y-Stück für schräge Zweige
Ein Y-Stück teilt eine Leitung in zwei schräg geführte Zweige. Diese Form folgt dem vorhandenen Leitungsplan, wenn beide Abgänge nicht im rechten Winkel liegen. In den Produktkarten stehen dafür 4, 6, 10 und 16 mm. Das Anschlussmaß bleibt der zentrale Vergleichspunkt zwischen Y-Stück und Schlauch.

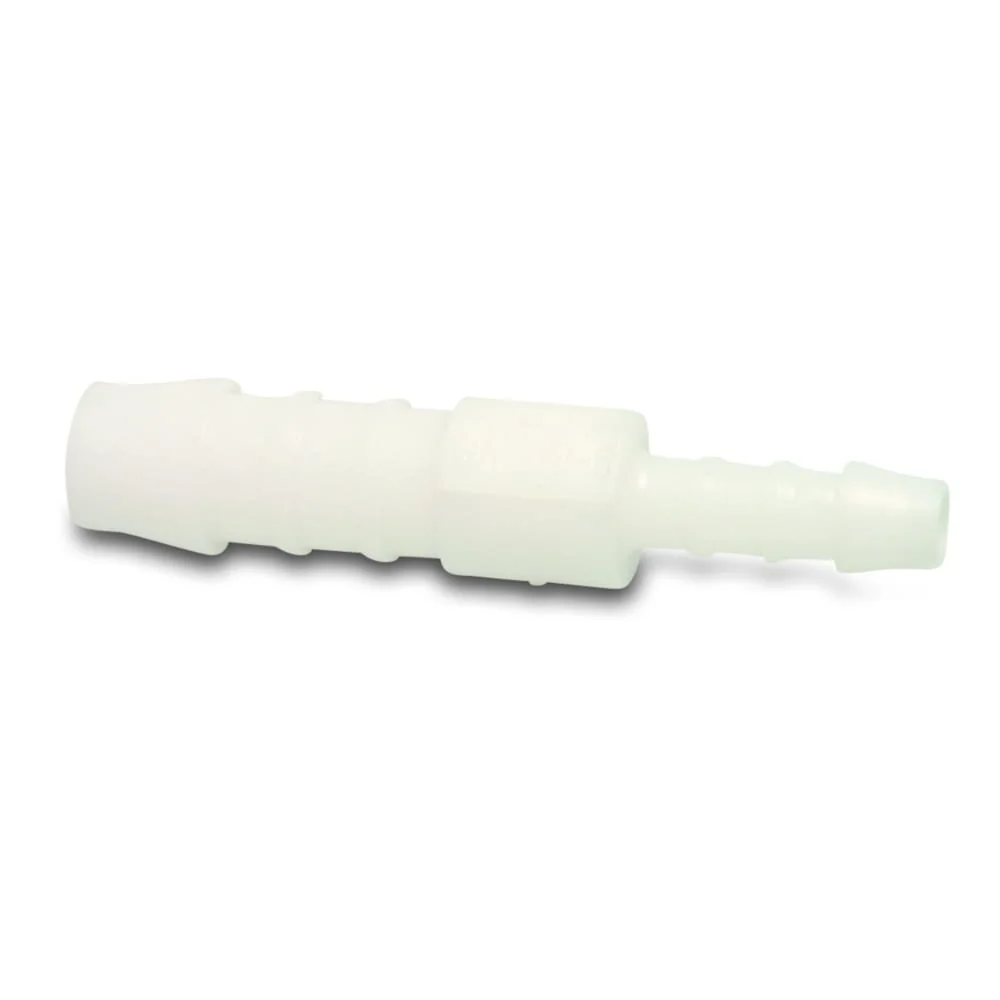

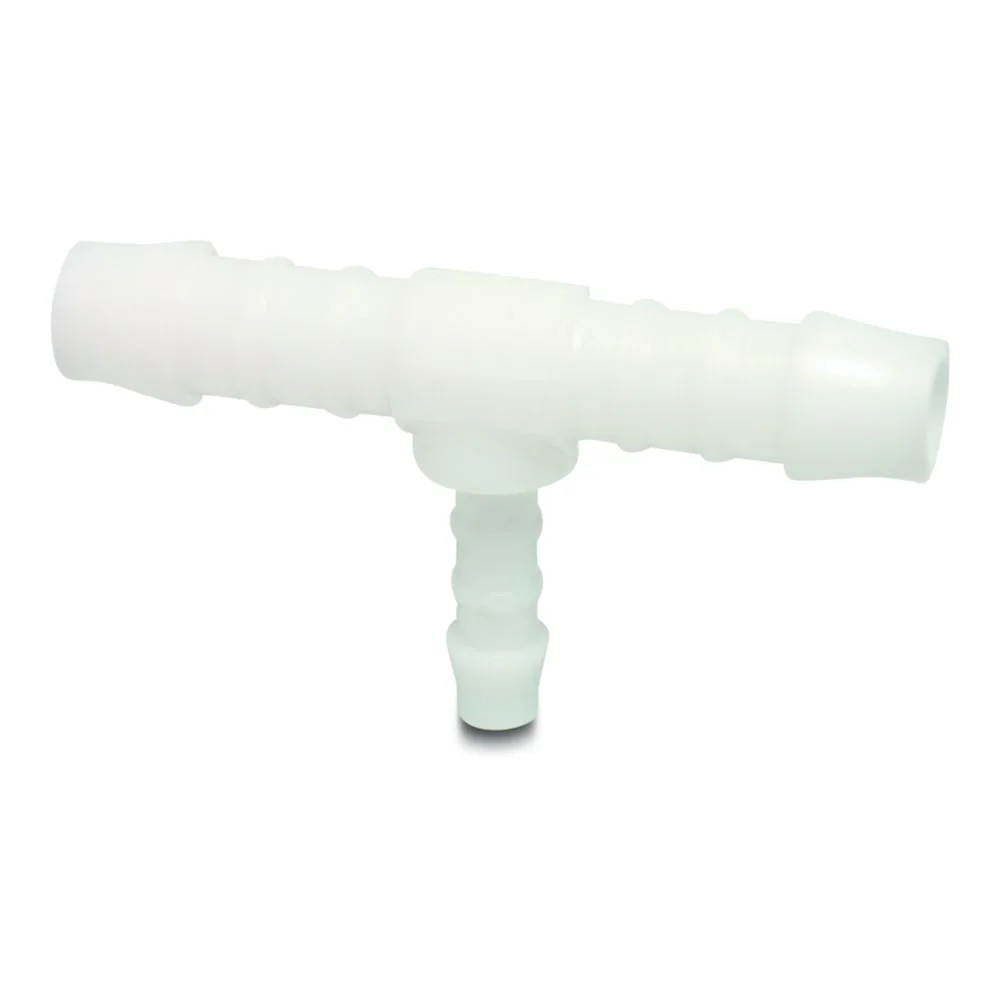

Anschlussmaße und Reduzierungen richtig lesen
Eine einzelne Maßangabe beschreibt bei vielen Varianten den Anschluss, der mit dem Schlauch abgeglichen wird. Bei einer Reduzierung werden zwei Maße zusammen genannt. Die Produktkarten dokumentieren 8 mm x 4 mm, 10 mm x 6 mm, 12 mm x 8 mm und 12 mm x 10 mm. Die Reihenfolge ist für die Zuordnung wichtig: Die größere und die kleinere Seite dürfen beim Einbau nicht vertauscht werden.
Die Kombination 8 mm x 4 mm verbindet zwei unterschiedlich große Schlauchseiten. 10 mm x 6 mm und 12 mm x 8 mm bilden weitere abgestufte Übergänge; 12 mm x 10 mm liegt näher beieinander. Für eine konkrete Maßänderung ist der reduzierte Schlauchverbinder 8 mm x 4 mm als eigene Variante dokumentiert.
Bei Tüllen und Kupplungen vergleichen Sie das angegebene Maß mit der betreffenden Schlauchseite. Bei einem T-Stück oder Y-Stück kommt zusätzlich die gewünschte Geometrie hinzu. Notieren Sie bei einer bestehenden Leitung deshalb zuerst die Maße aller angeschlossenen Schläuche und danach die Form des benötigten Abzweigs.
POM, Kunststoff und technische Angaben
Mehrere Produktkarten nennen POM als Werkstoff und Polyacetal Copolymer als Materialtyp. Andere Titel nennen lediglich Kunststoff. Die Angaben zu Stoffen, Temperatur und Druck stammen aus den jeweils beschriebenen Varianten und sind nicht automatisch auf jeden Schlauchverbinder der Kategorie übertragbar. Für die Auswahl zählen daher die konkrete Form, das Maß und die technischen Daten des Modells.
Die 16-mm-Karte zum Y-Stück nennt Beständigkeit gegenüber Kohlenwasserstoffen, Benzin, Diesel, Ölen, Fetten, Chlorkohlenwasserstoffen, Laugen und neutralen Salzlösungen. Als nicht beständig werden dort Säuren, Oxidationsmittel, Phenole, Glycerin und Glykol aufgeführt. Diese Stoffgruppen helfen bei der Einordnung, wenn nicht nur Wasser durch die Leitung fließt.
Für dieses 16-mm-Y-Stück sind ein Betriebsbereich von minus 40 bis plus 80 Grad Celsius, kurzzeitig bis maximal plus 110 Grad Celsius, sowie ein zulässiger Druck von 10 bar dokumentiert. Die Produktkarten nennen außerdem geringe Gewichte: Die ausgewählten Beispiele liegen zwischen 0,01 und 0,03 kg. Das erleichtert die Handhabung, ersetzt aber keine Abstimmung von Schlauch, Medium und Betriebswerten.
Drei Varianten für typische Leitungsaufgaben
Montage und Leitungsführung
Schneiden Sie das Schlauchende möglichst gerade ab und halten Sie die Maßzuordnung beim Einführen ein. Legen Sie den Verlauf vor dem Verbinden fest: Gerade Kupplungen führen die Leitung weiter, Winkelverbinder übernehmen die 90-Grad-Richtung, T-Stücke schaffen einen Querabgang und Y-Stücke zwei schräge Zweige. So bleibt die Form des Verbinders auf die spätere Leitungsführung abgestimmt.
Bei einer Montage ohne Werkzeug gilt diese Angabe für die jeweilige Karte. Wo Zug oder Bewegung auf den Anschluss wirkt, können Schellen den Schlauch am Verbinder halten. Verlegen Sie Winkel ohne enge Knickstelle und kontrollieren Sie die Verbindung nach dem Probelauf auf Tropfen. Bei wechselnden Medien oder erhöhten Werten sollten die Stoff-, Temperatur- und Druckangaben vor dem Einsatz zusammenpassen.
Häufige Fragen zu Form und Maß
Welche Form brauche ich für einen Abzweig?
Für einen rechtwinkligen Abgang ist ein T-Stück vorgesehen. Wenn die beiden Zweige schräg aus der Leitung geführt werden, passt die Y-Form zur Leitungsgeometrie. Das Anschlussmaß wählen Sie anschließend passend zum Schlauch.
Was bedeutet 8 mm x 4 mm?
Die Schreibweise nennt zwei unterschiedliche Anschlussmaße in einer reduzierten Variante: eine Seite mit 8 mm und eine Seite mit 4 mm. Die Reihenfolge hilft dabei, die größere und die kleinere Schlauchseite richtig zuzuordnen.
Sind alle Verbinder aus POM?
Nein. Mehrere Karten nennen POM beziehungsweise Polyacetal Copolymer, andere Produktnamen sprechen nur von Kunststoff. Für die Werkstoffwahl ist deshalb der konkrete Materialhinweis der gewünschten Variante maßgeblich.
Welche Temperatur und welcher Druck sind dokumentiert?
Für das 16-mm-Y-Stück sind minus 40 bis plus 80 Grad Celsius, kurzzeitig maximal plus 110 Grad Celsius und ein zulässiger Druck von 10 bar angegeben. Diese Werte sind bei der Auswahl eines anderen Maßes neu abzugleichen.
Wann brauche ich eine reduzierte Ausführung?
Eine Reduzierung kommt infrage, wenn zwei Schlauchseiten unterschiedliche Maße haben. Dokumentierte Beispiele sind 8 mm x 4 mm, 10 mm x 6 mm, 12 mm x 8 mm und 12 mm x 10 mm. Bei gleichen Maßen wählen Sie eine Variante ohne den Zusatz reduziert.
Nachbarbereiche für Schlauch und Befestigung
Schellen
Schellen ergänzen die Verbindung, wenn der Schlauch am Verbinderansatz gehalten werden soll und Zug auf der Leitung wirkt.
Schellen für die Befestigung am VerbinderAblaufschlauch
Bei Ableitungen kommt es zuerst auf den vorhandenen Schlauch und seine Anschlussmaße an. Diese Nachbarkategorie führt zu passenden Schlauchtypen für diesen Abgleich.
Ablaufschlauch für Ableitungen vergleichenSaugschlauch - Druckschlauch
Für Saug- und Druckleitungen zählen neben dem Maß auch die Anforderungen der konkreten Leitung. Die Nachbarkategorie bietet den passenden Vergleichsbereich.
Saugschlauch und Druckschlauch für andere LeitungsaufgabenSilikonschläuche
Wenn ein Silikonschlauch angeschlossen werden soll, vergleichen Sie dessen Daten mit Form und Maß des Verbinders. So bleibt die Kombination nachvollziehbar.
Silikonschläuche und Verbinder nach Maß abgleichenKurzcheck vor der Auswahl
Gehen Sie in vier Schritten vor: Erstens die Leitungsaufgabe bestimmen, zweitens die Form auswählen, drittens alle Anschlussmaße vergleichen und viertens Medium, Temperatur und Druck mit den dokumentierten Angaben abgleichen. Bei einem Abzweig entscheidet T oder Y über die Richtung; bei einer Maßänderung weist das Wort reduziert auf zwei Anschlüsse hin.
Für gerade Verbindungen stehen Tüllen und Kupplungen im Vordergrund, für Richtungswechsel Winkel mit 90 Grad. Die Produktkarten reichen bei den dokumentierten Beispielen von 4 mm bis 25 mm und nennen mehrere abgestufte Übergänge. Damit lässt sich die Auswahl nach Aufgabe, Maß und technischer Information ordnen.
