DN/OD 160

DN/OD 160 verstehen: ein Durchmesser, unterschiedliche Aufgaben

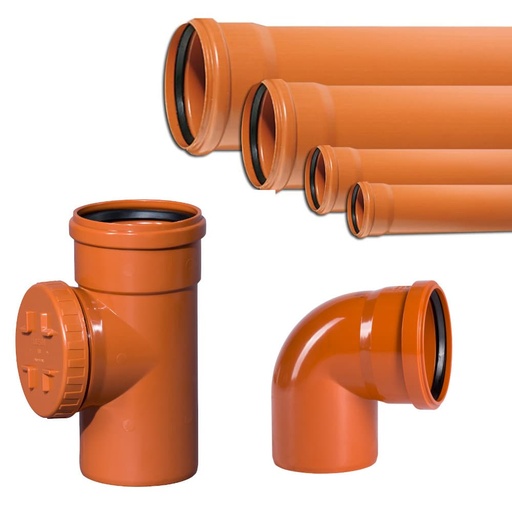

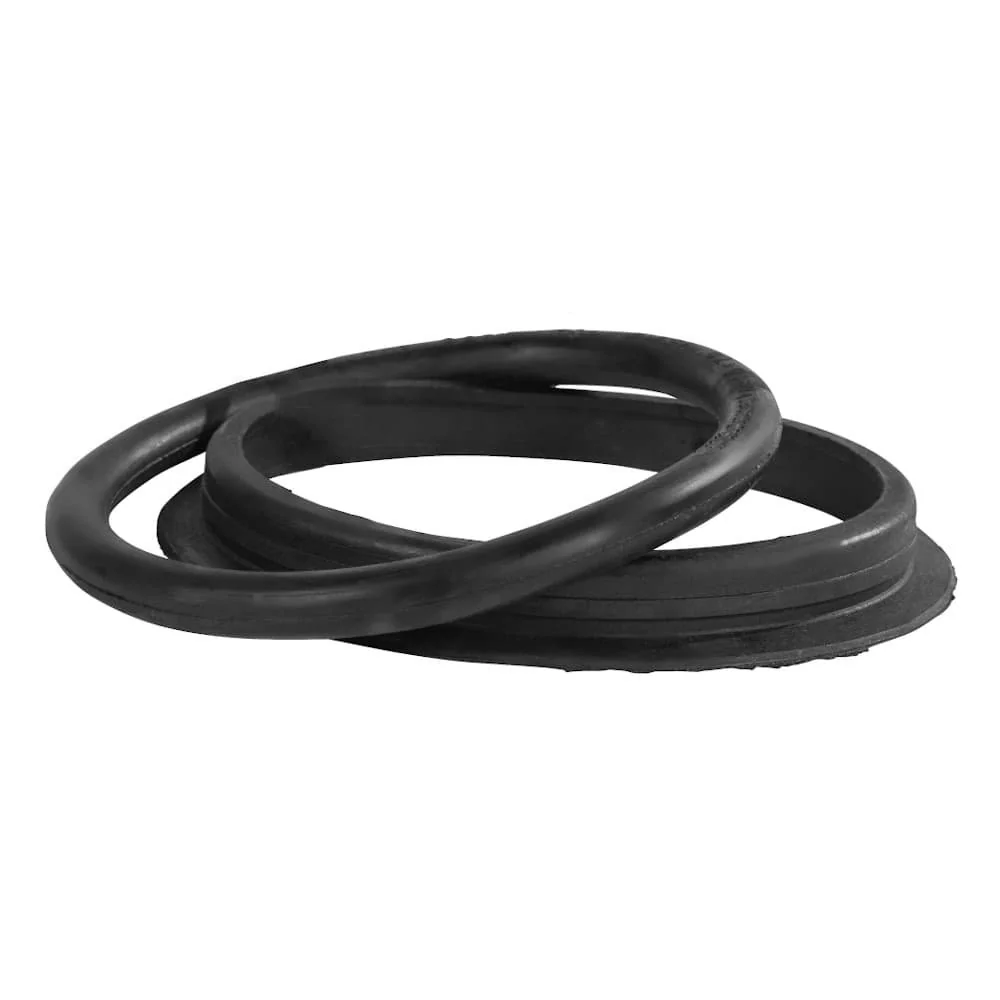

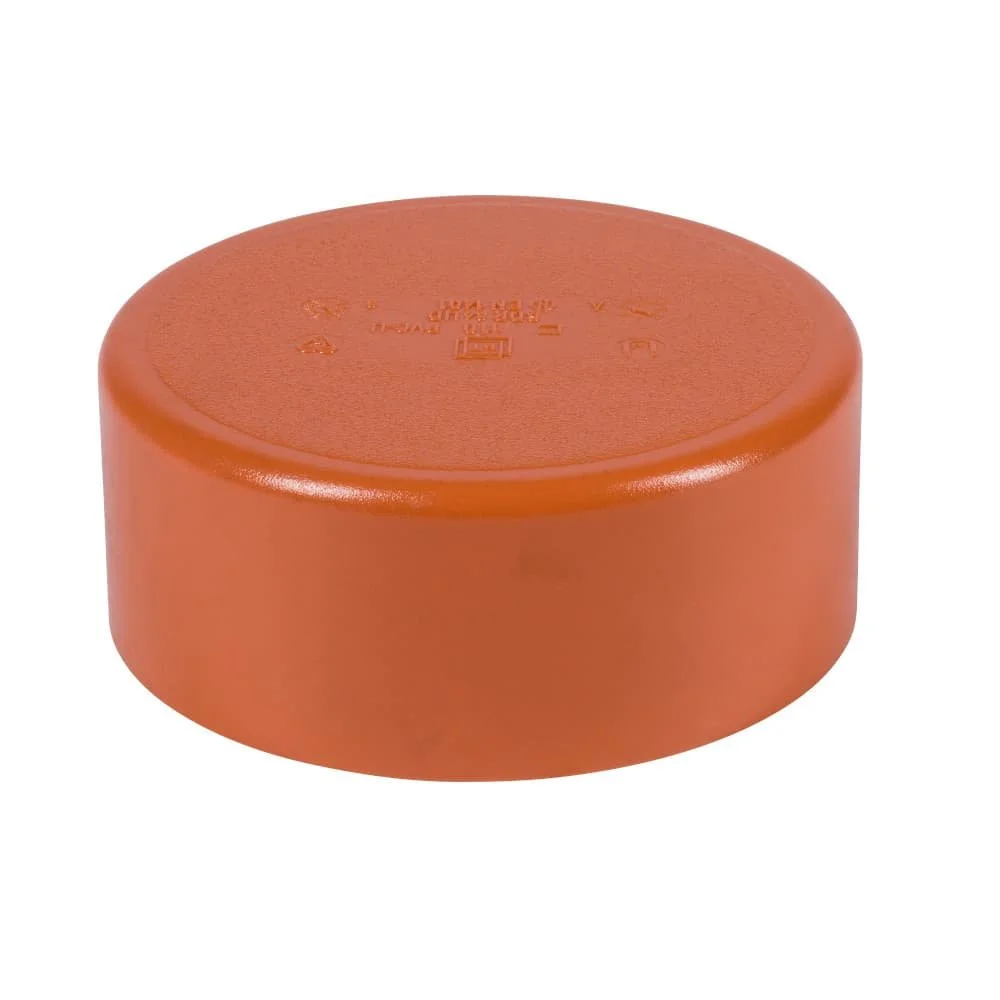

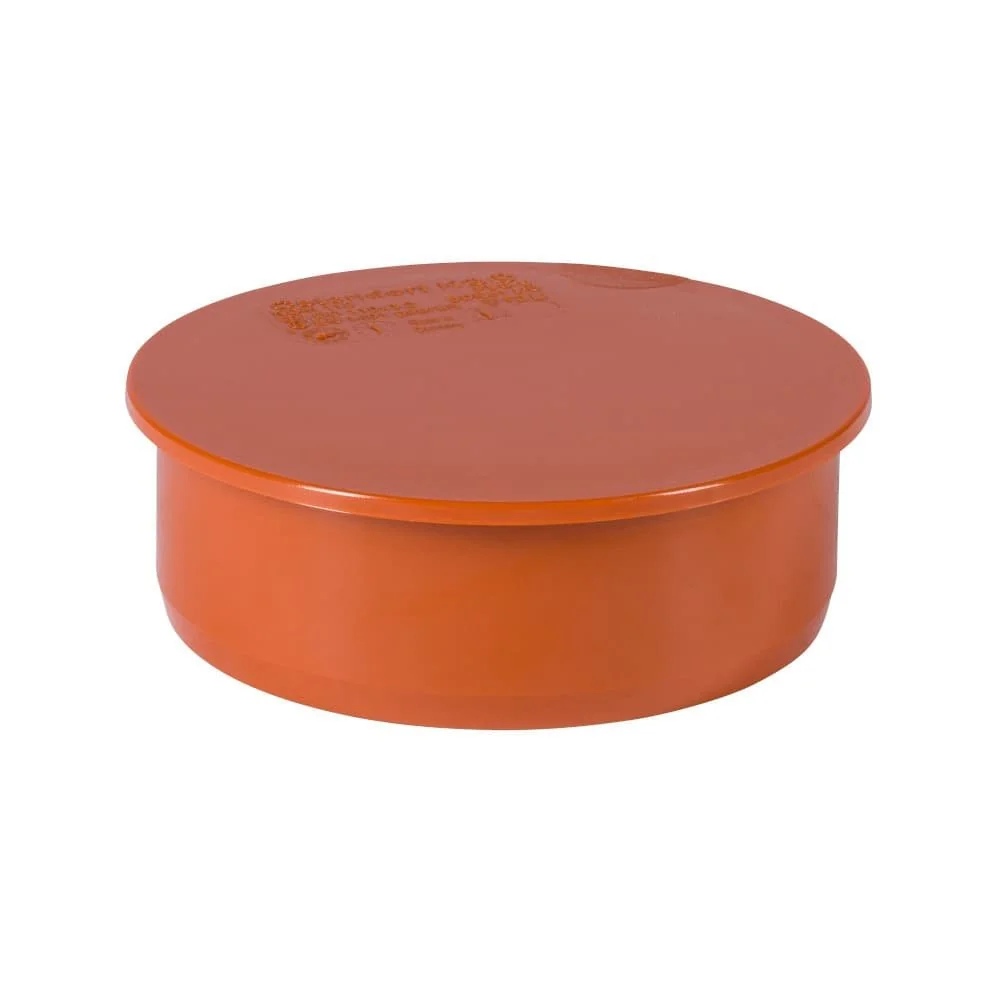

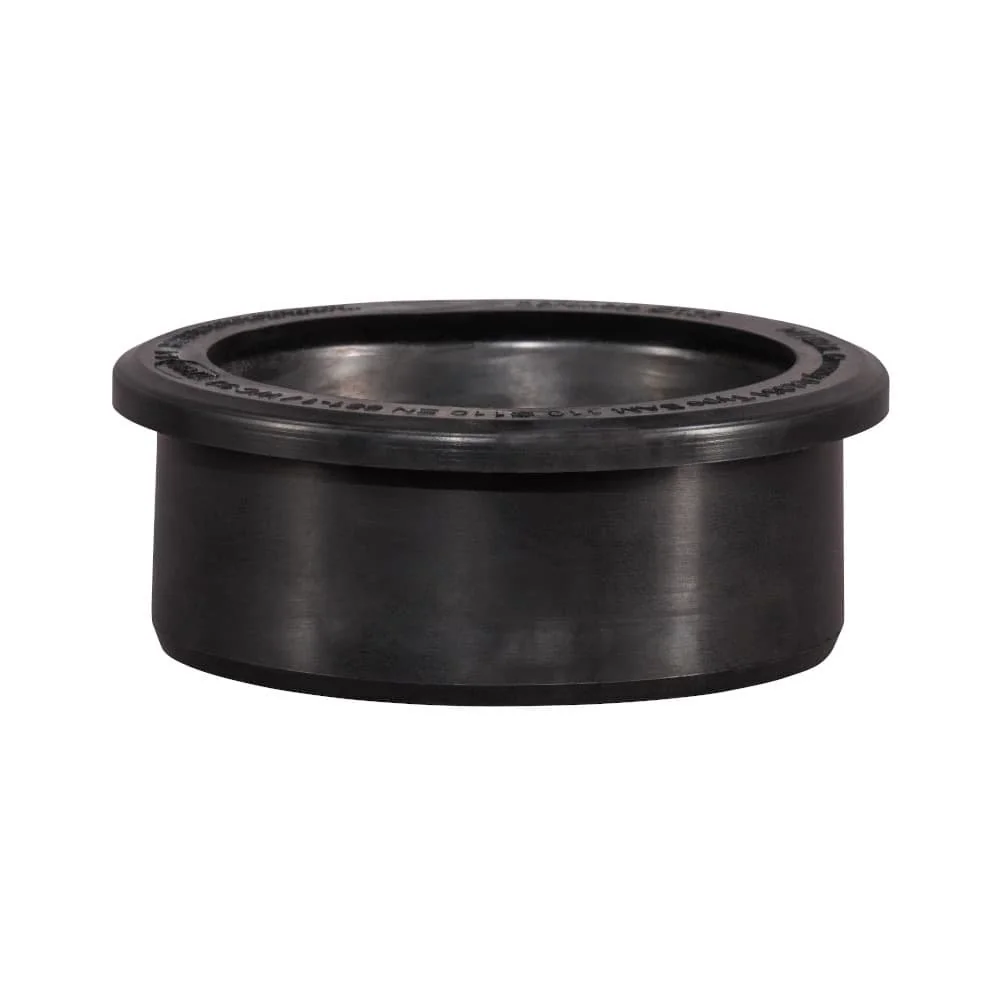

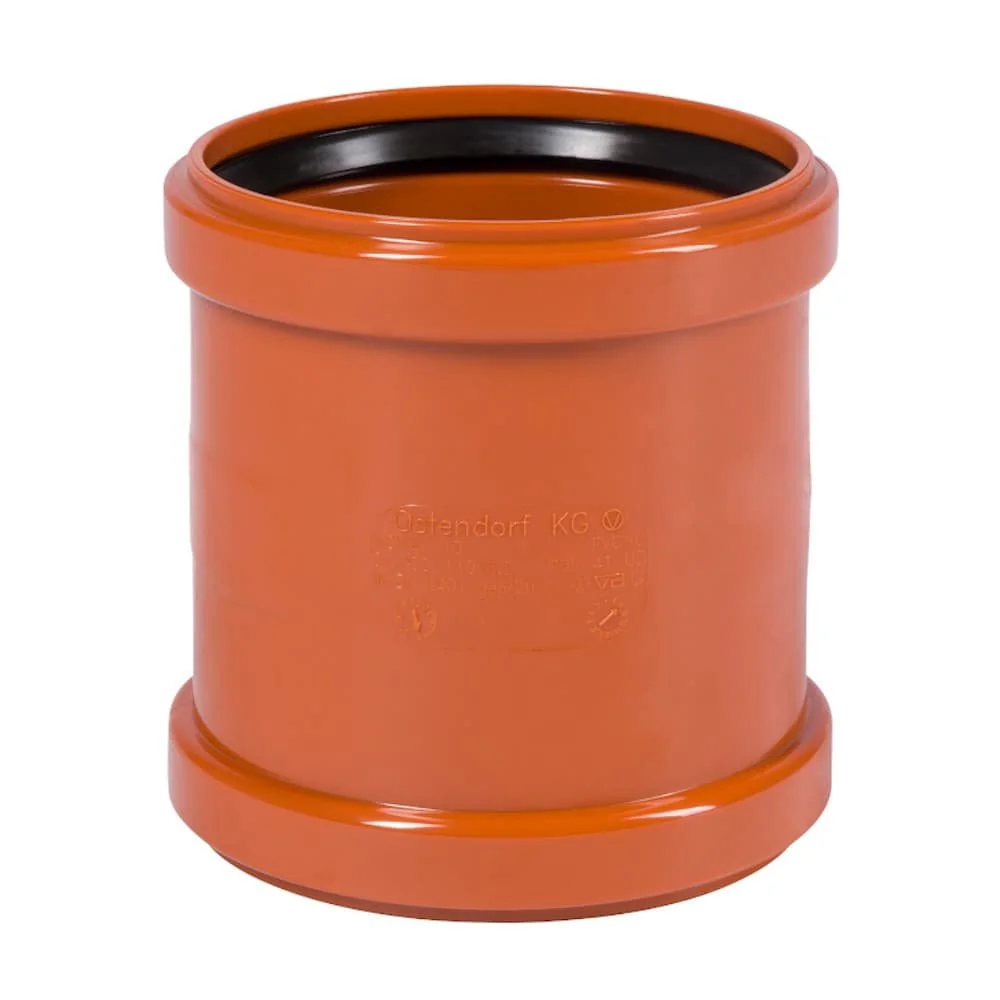

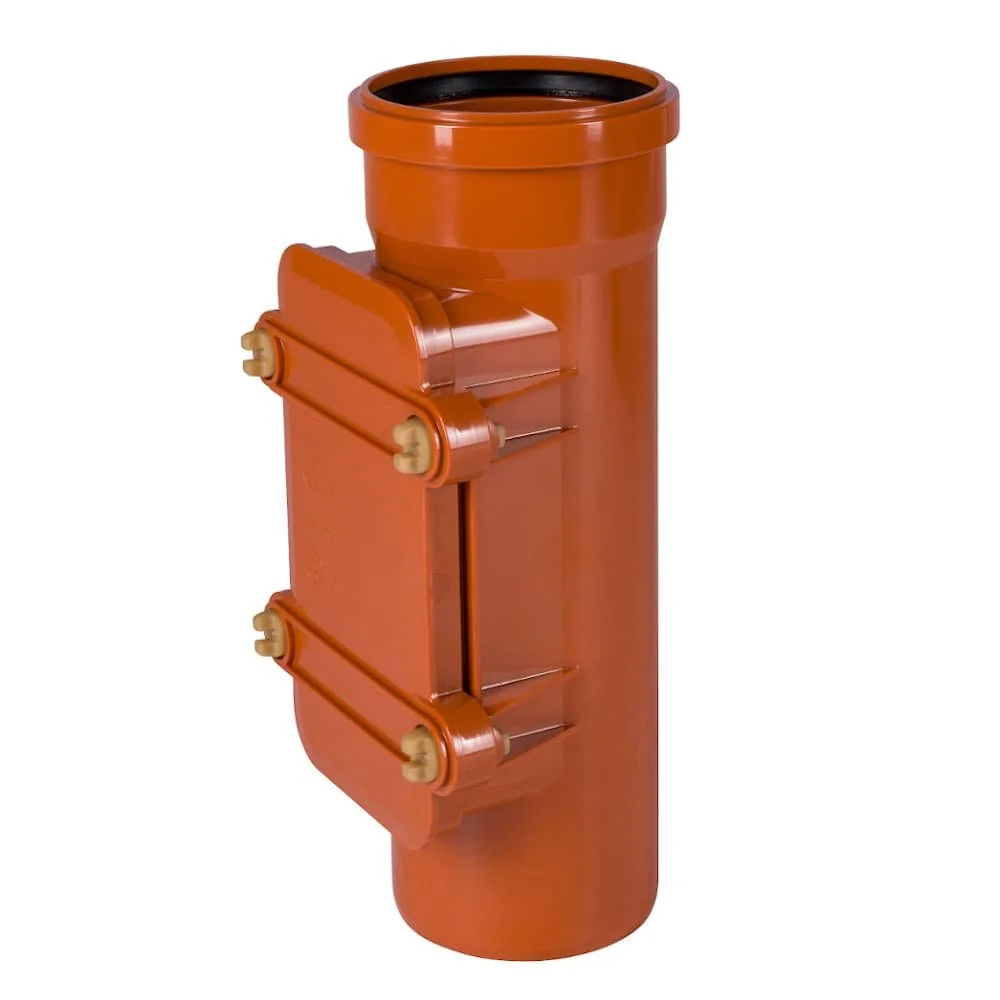

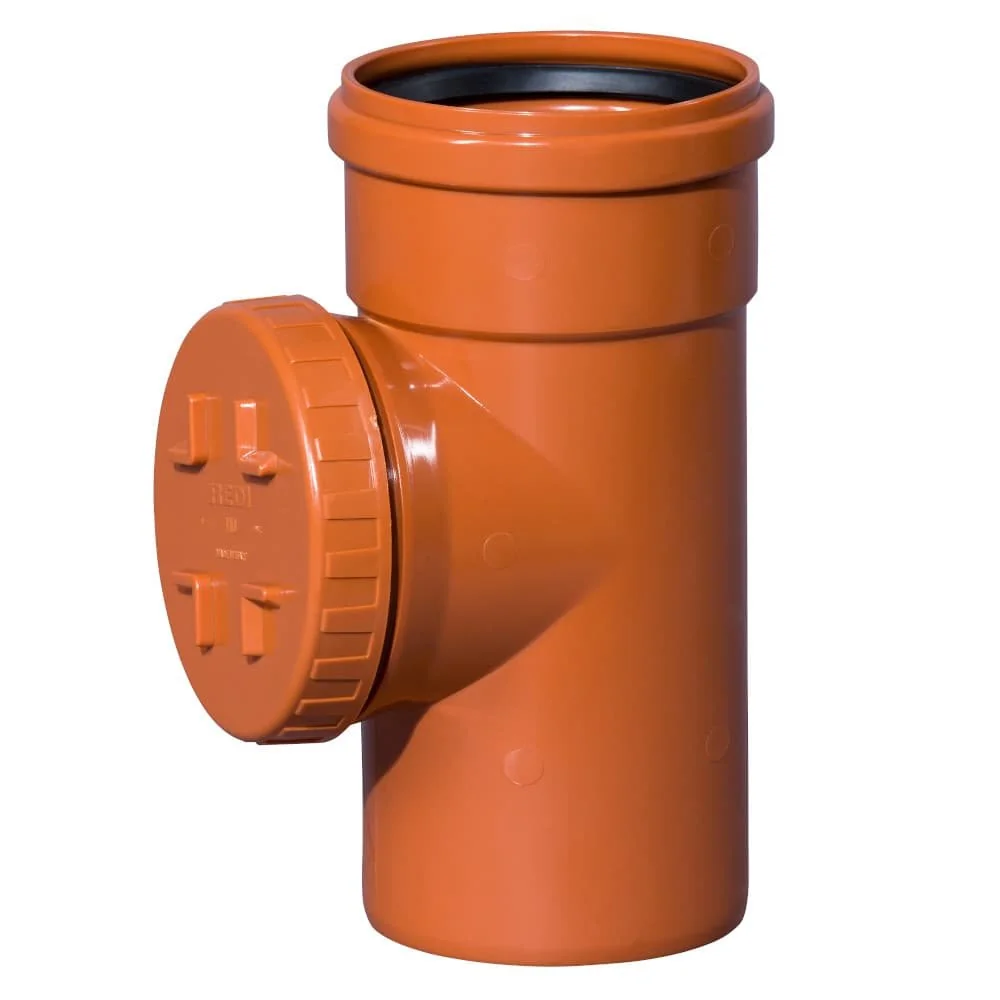

Die Bezeichnung DN/OD 160 steht in dieser Kategorie für Kanalrohre und zugehörige Teile mit einem Außendurchmesser von 160 mm. Das ist die gemeinsame Basis. Der entscheidende Unterschied liegt in der Funktion: Ein Rohr führt die Leitung, ein Bogen ändert ihre Richtung, ein Abzweig fügt einen Seitenstrang hinzu, eine Muffe verbindet zwei Abschnitte, eine Kappe oder ein Stopfen schließt einen Strang, und eine Dichtung sorgt für die Verbindung zwischen den Bauteilen.

Deshalb hilft eine Auswahl in dieser Reihenfolge: Zuerst wird die Bauaufgabe festgelegt, danach der benötigte Winkel oder Übergang, erst dann das konkrete Teil. Wer eine bestehende Leitung erweitert, sollte zusätzlich die vorhandene Rohrart beachten. Für Übergänge zu anderen Materialien enthält das Sortiment Anschlüsse zu Steinzeug und zu Gusssystemen sowie Reduzierungen auf kleinere Dimensionen.

Richtungen, Verzweigungen und Leitungsverlauf

Bögen nach Winkel wählen

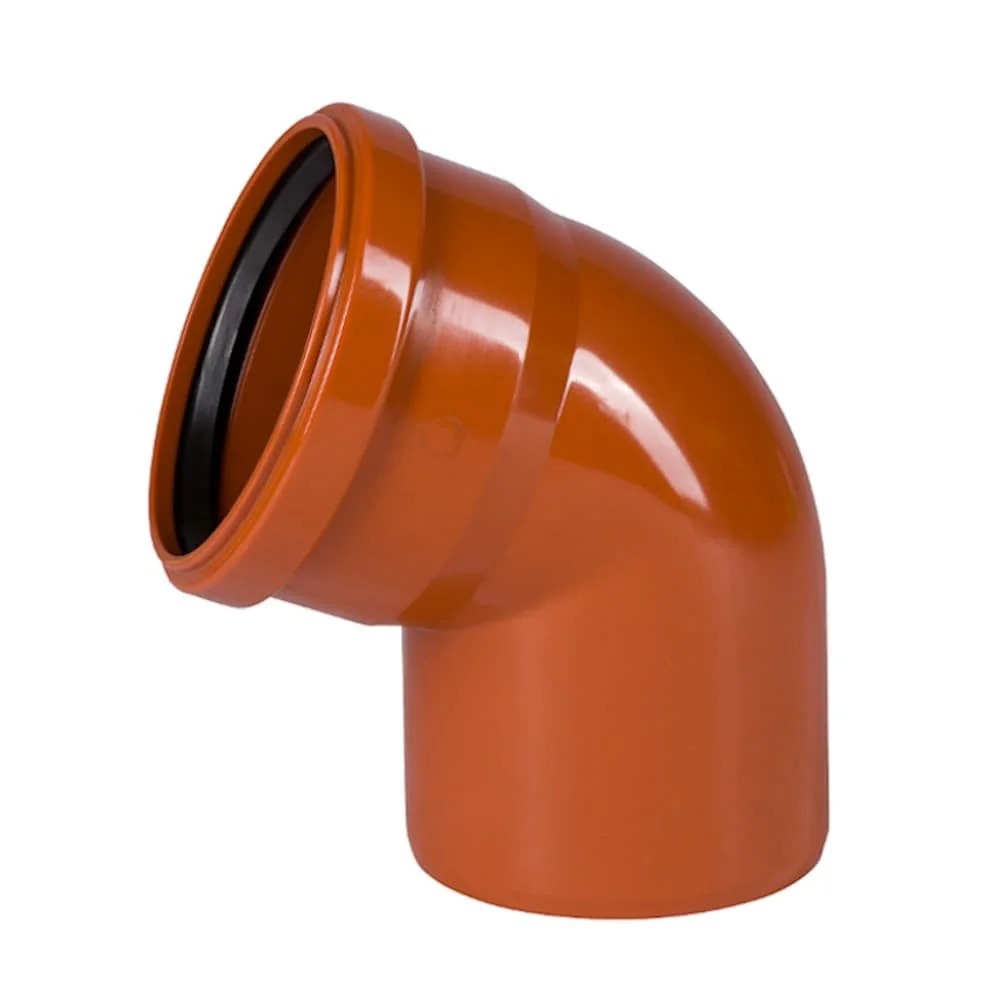

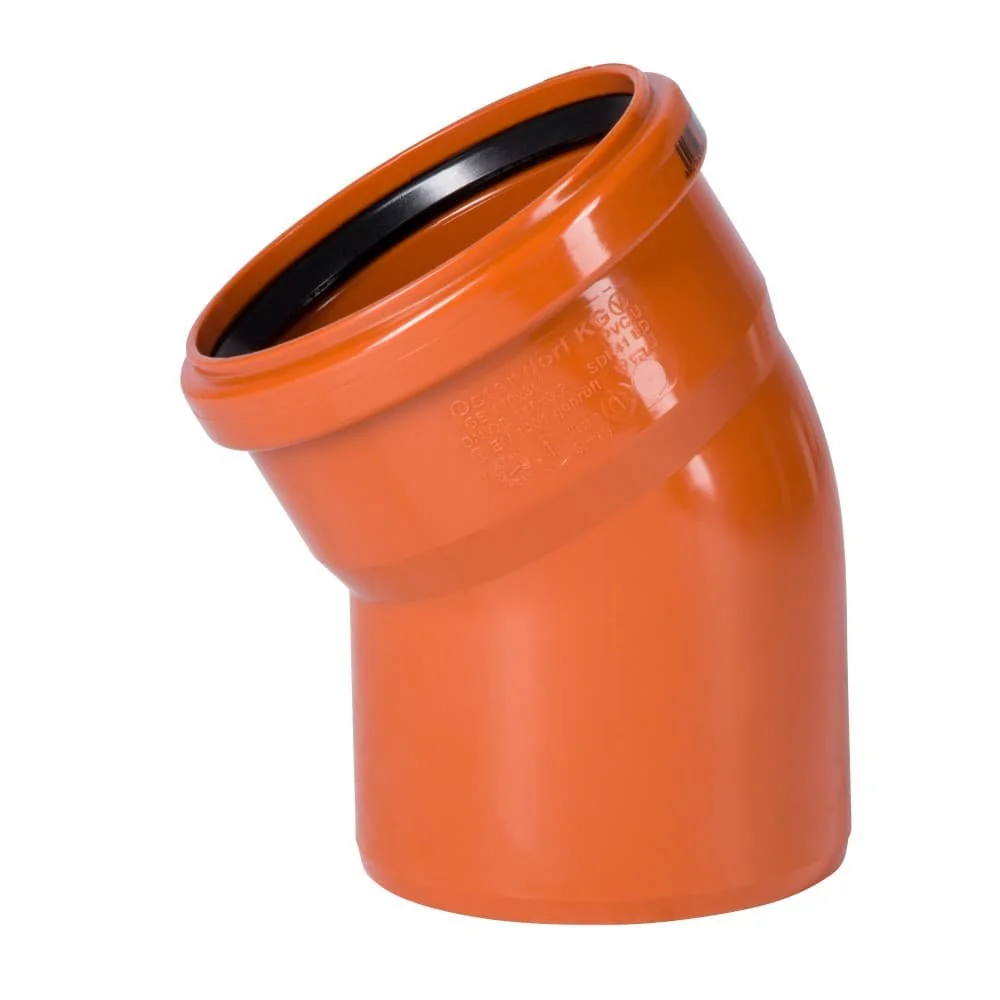

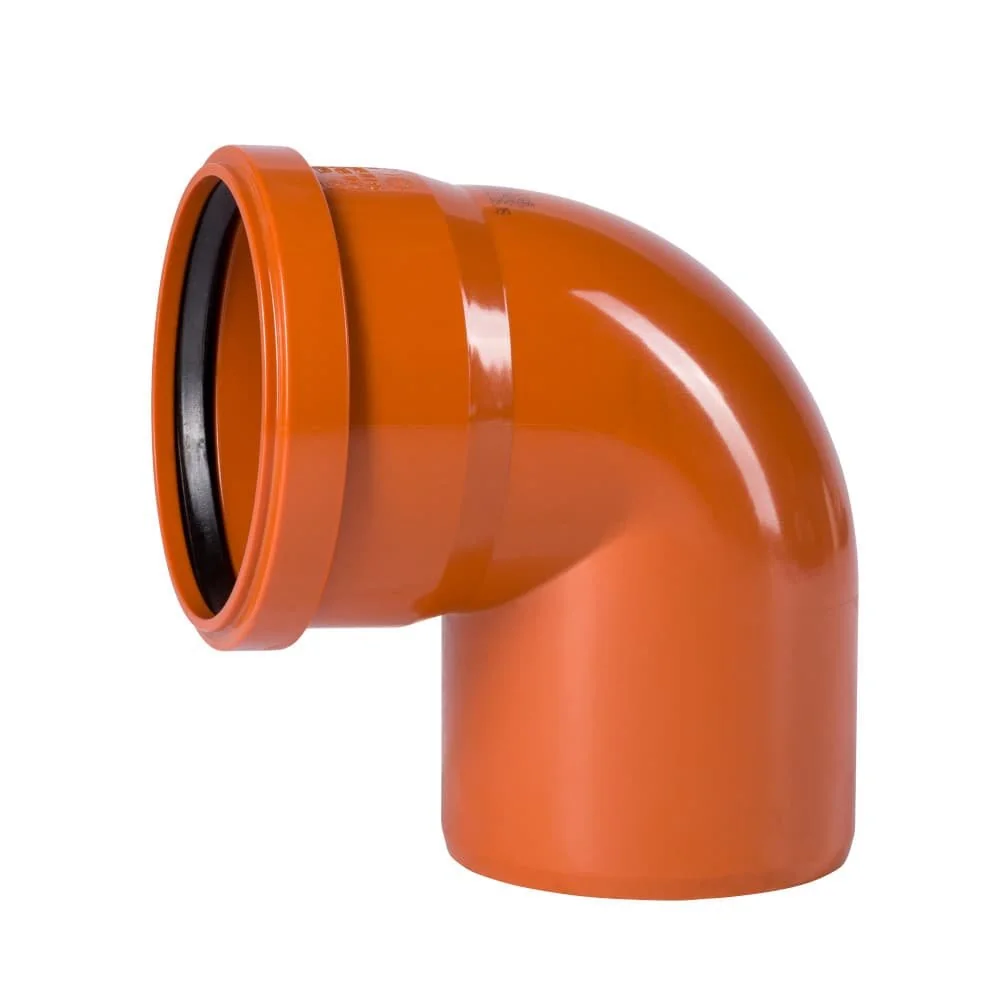

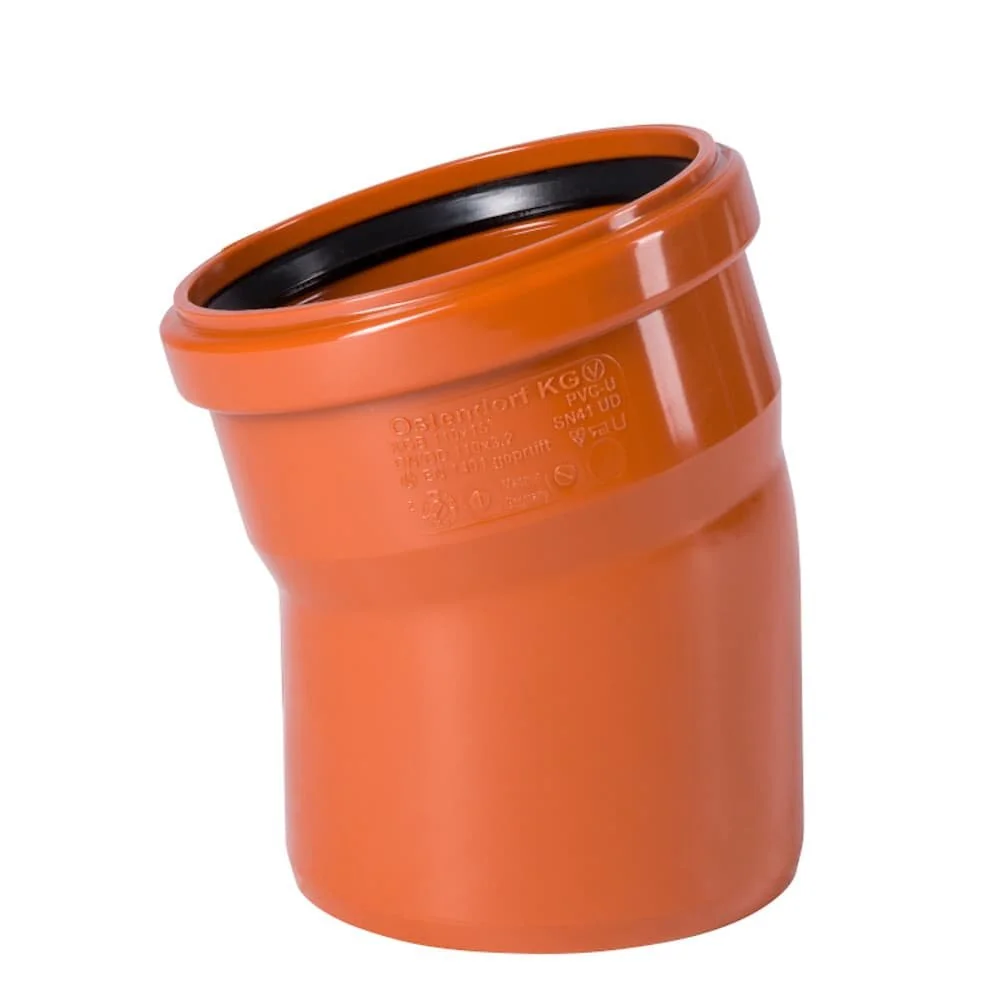

Für Richtungsänderungen sind Bögen mit 15, 30, 45, 67 und 87 Grad vorhanden. Ein kleiner Winkel wie 15 Grad eignet sich für eine geringe Verschiebung der Achse, während größere Winkel eine deutlichere Kursänderung beschreiben. Die Winkelangabe bezieht sich auf die jeweilige Geometrie des Formstücks. Sie lässt sich direkt mit dem geplanten Leitungsverlauf vergleichen, bevor ein konkretes Teil ausgewählt wird.

Die Produktangaben nennen DN 160 bzw. DN/OD 160 als Dimension. Beim Bogen mit 45 Grad wird ein Gewicht von 0,74 kg angegeben, beim 67-Grad-Bogen 0,84 kg, beim 15-Grad-Bogen 0,60 kg, beim 30-Grad-Bogen 0,68 kg und beim 87-Grad-Bogen 0,84 kg. Diese Angaben helfen, ähnliche Varianten auseinanderzuhalten, ersetzen aber nicht die Prüfung des jeweiligen Produktblatts.

Abzweige mit gleichen oder reduzierten Querschnitten

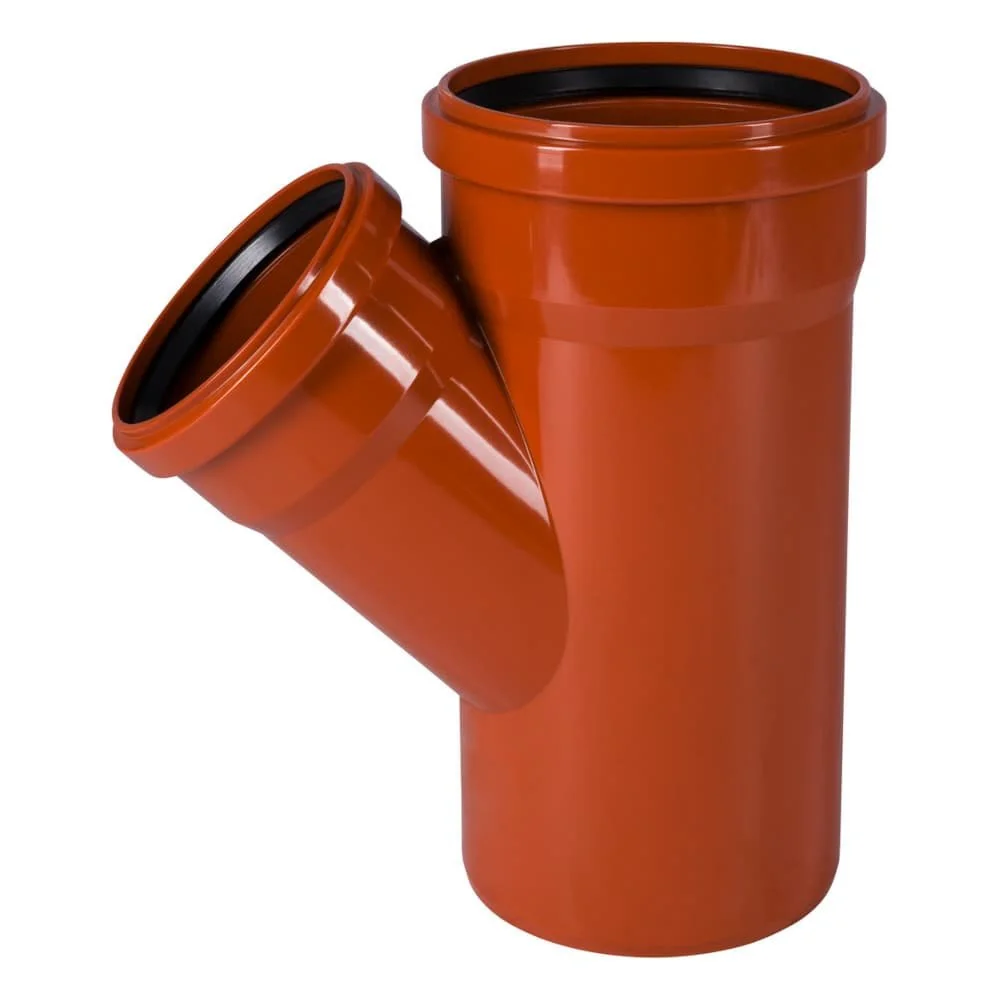

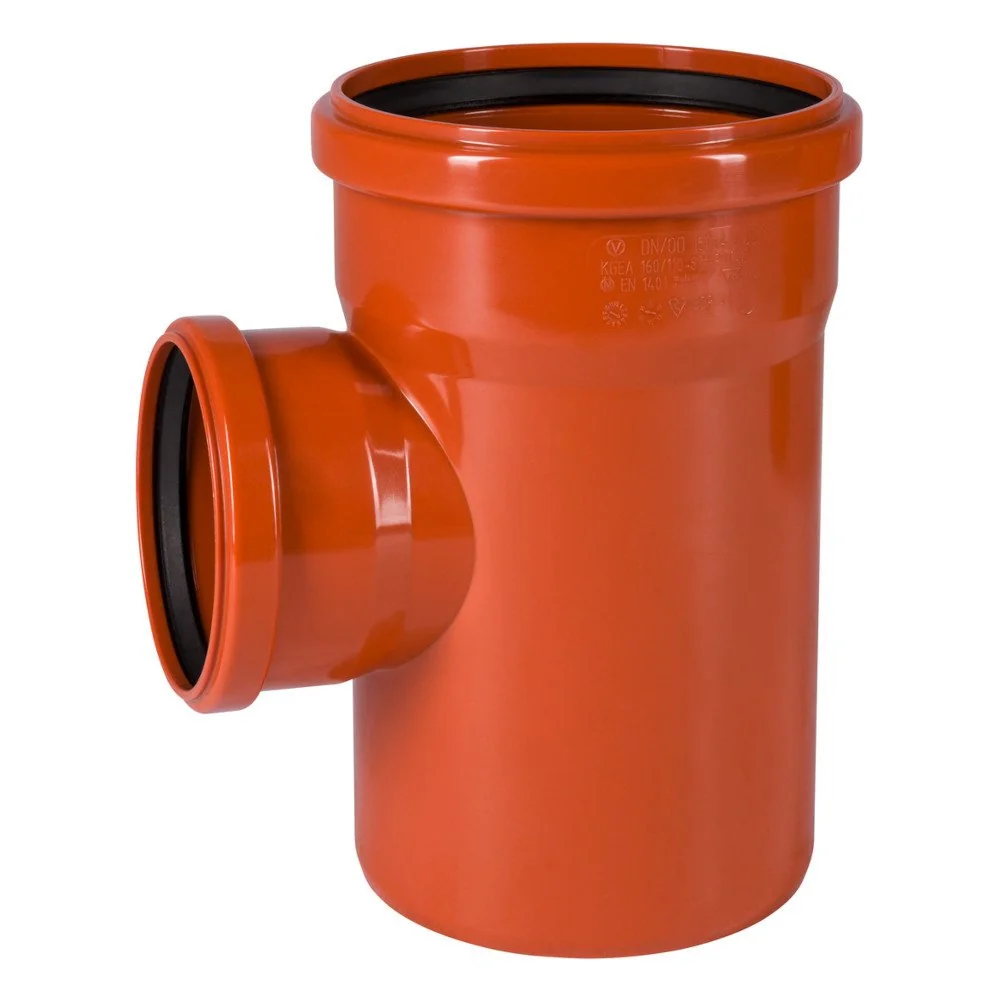

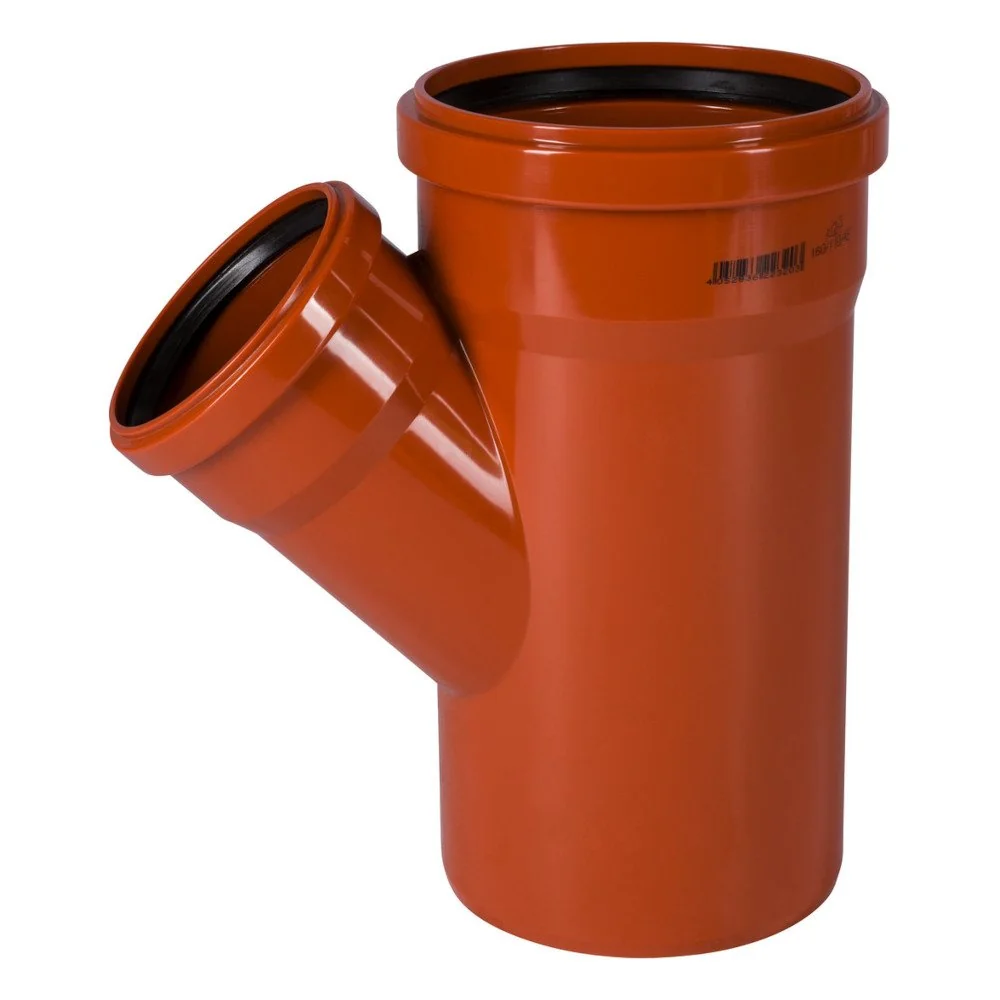

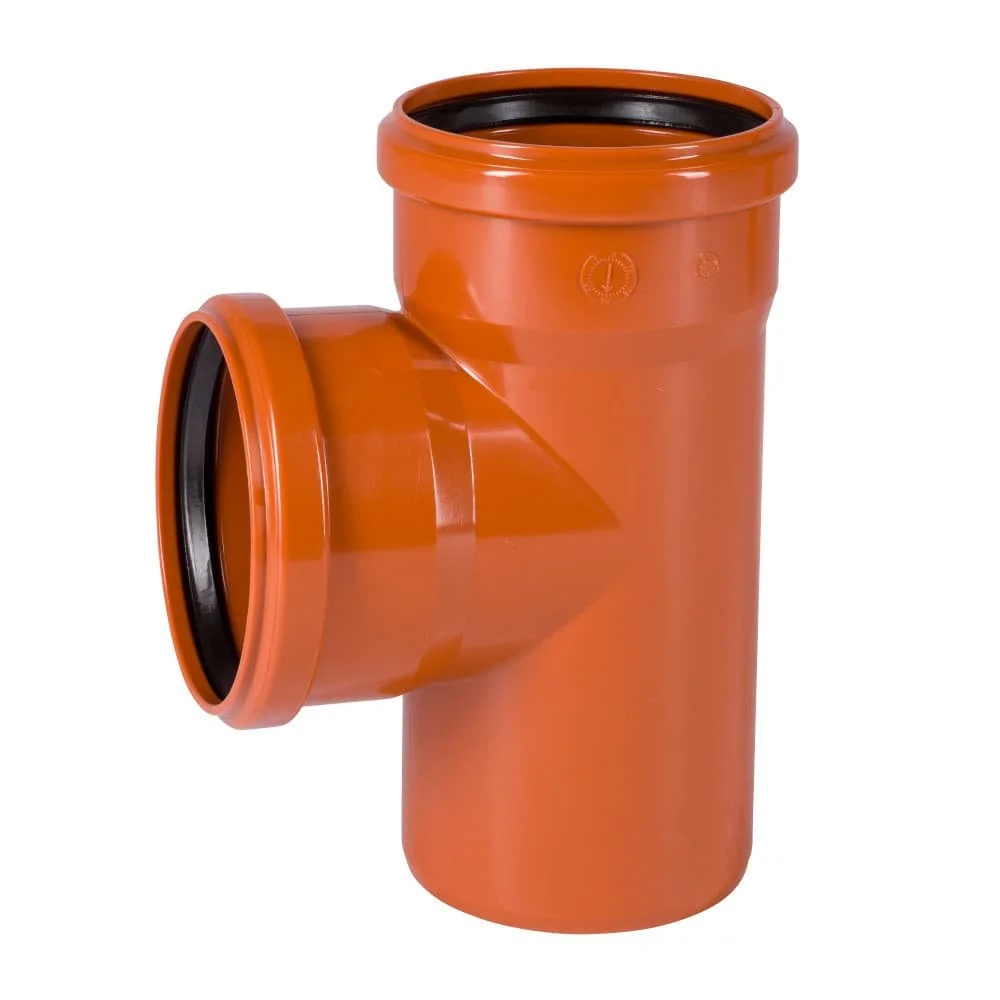

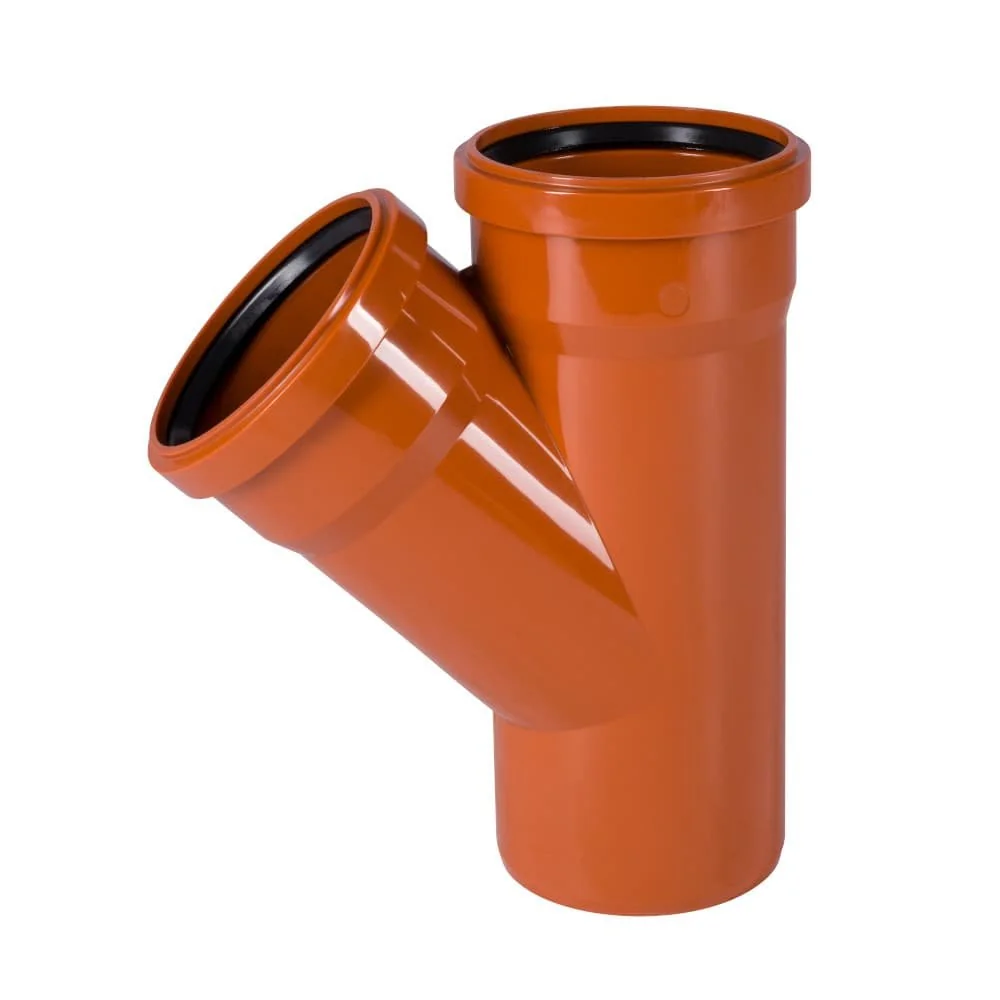

Für Seitenanschlüsse gibt es gleich dimensionierte und reduzierte Varianten. Der KGEA-Abzweig ist mit DN/OD 160/160 und 45 Grad ausgestattet. Daneben stehen Abzweige mit DN 160/125 in 45 Grad und 87 Grad bereit. Für den Übergang auf DN 110 gibt es Varianten mit 45 Grad und 87 Grad. So kann ein Seitenstrang entweder im selben Querschnitt weitergeführt oder auf eine vorhandene kleinere Dimension angepasst werden.

Die Wahl folgt dem bestehenden Netz: Bei einer Fortführung mit 160 mm bietet sich der gleiche Querschnitt an, bei einem Anschluss an eine 125er- oder 110er-Leitung die passende reduzierte Variante. Der Winkel bestimmt dabei, in welchem Winkel der Seitenstrang auf die Hauptleitung trifft.

Drei Teile im direkten Vergleich

Die folgenden Karten zeigen drei typische Bausteine: ein Rohr für den Leitungsverlauf, einen Bogen für die Richtungsänderung und eine Reduzierung für den Übergang auf einen kleineren Querschnitt.

KGEM Rohr SN 4 DN/OD 160 x 1000 mm

SN-4-Rohr mit DN/OD 160 und 1000 mm Länge.

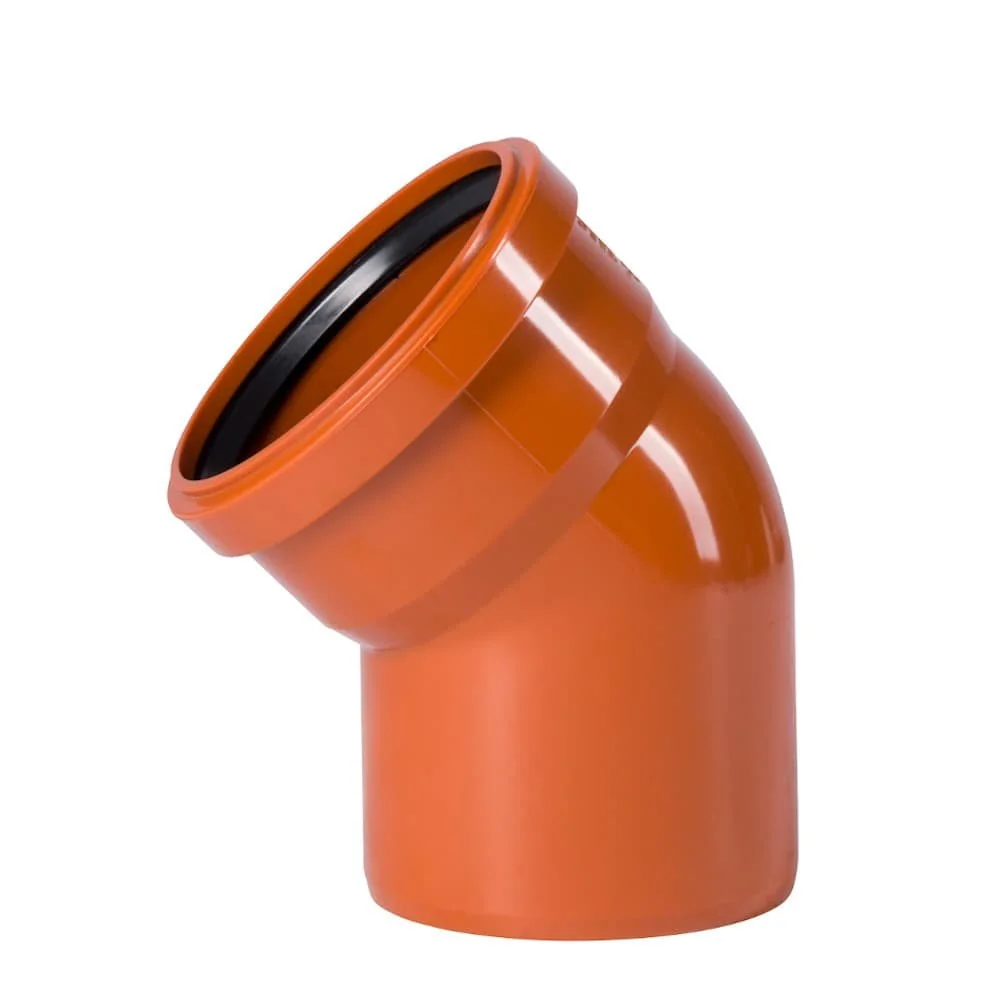

KG Bogen 160, DN 160, 45 Grad

Bogen für eine 45-Grad-Richtungsänderung in DN 160.

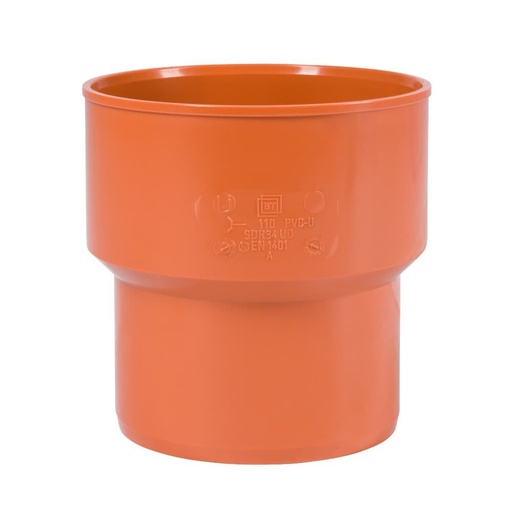

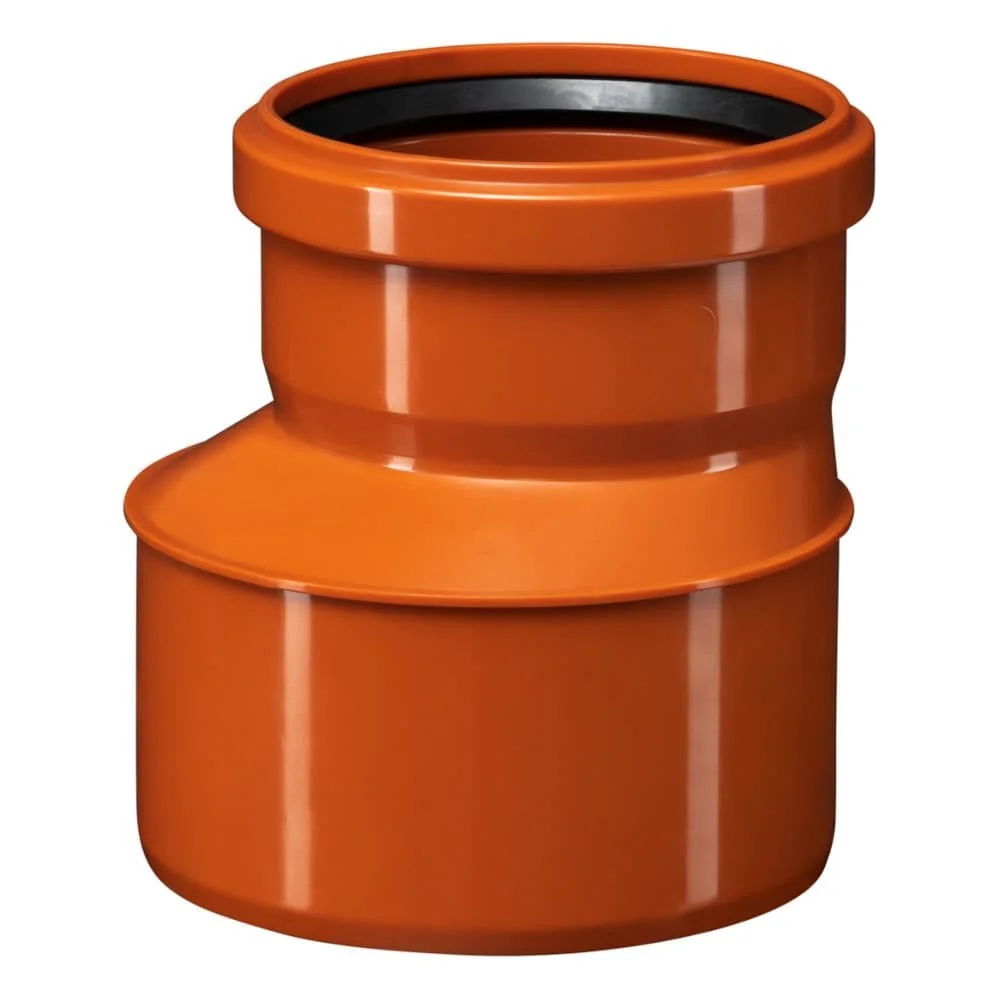

KG Reduzierung 160/125

Übergang vom DN-160-Querschnitt auf DN 125.

Übergänge zu anderen Materialien und Größen

Steinzeug und Gusssysteme anschließen

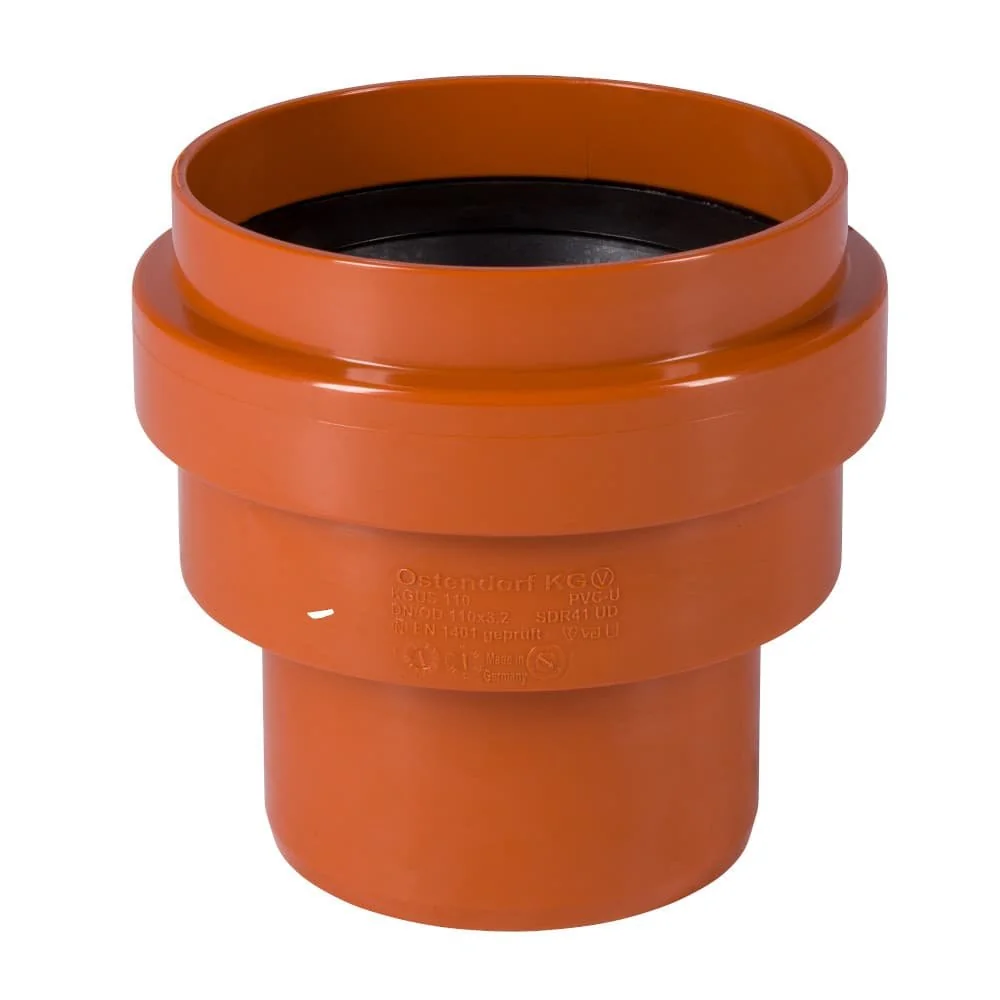

Für den Wechsel zwischen Materialsystemen enthält das Angebot spezielle Anschlussstücke. Ein Anschluss mit Spitzende ist für Steinzeugrohre benannt. Ein KGUSM-Anschluss verbindet KG-Rohre mit Steinzeugmuffen der Dimension DN/OD 160. Für Gussrohre gibt es ebenfalls einen eigenen DN-160-Anschluss. Diese Trennung ist wichtig, weil Materialübergänge andere Anschlussgeometrien haben als Verbindungen innerhalb eines reinen KG-Systems.

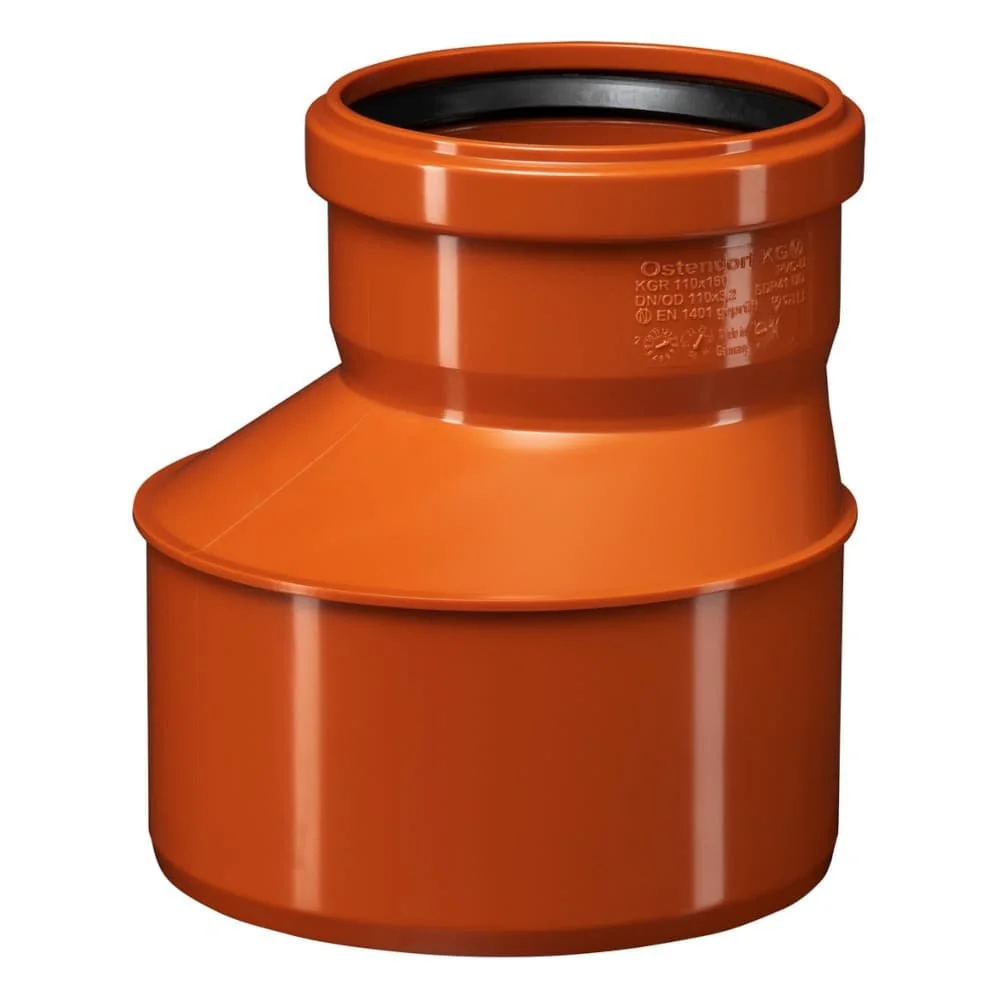

Die Reduktionen ergänzen diese Übergänge um Größenwechsel: Eine Variante führt von 160 auf 110 mm, eine zweite von 160 auf 125 mm. Beide sind als Rohrreduzierungen für Abwasserrohre benannt. Damit kann eine neue DN-160-Ebene an vorhandene kleinere Leitungen angebunden werden, ohne dass die gesamte Strecke sofort neu dimensioniert werden muss.

Schachtbereiche und Sonderfälle

Für Schachtbereiche sind ein Schachtfutter DN 160 und ein KGF-Schachtfutter DN/OD 160/240 vorhanden. Die zweite Angabe zeigt, dass dieses Teil neben der 160er-Dimension den Wert 240 enthält. Solche Bereiche sollten separat geplant werden, weil hier Rohrleitung und Schachtkonstruktion zusammentreffen.

Montagehilfen und Zubehör übersichtlich halten

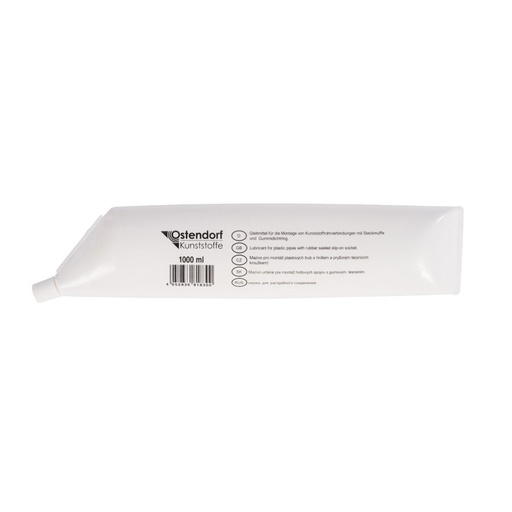

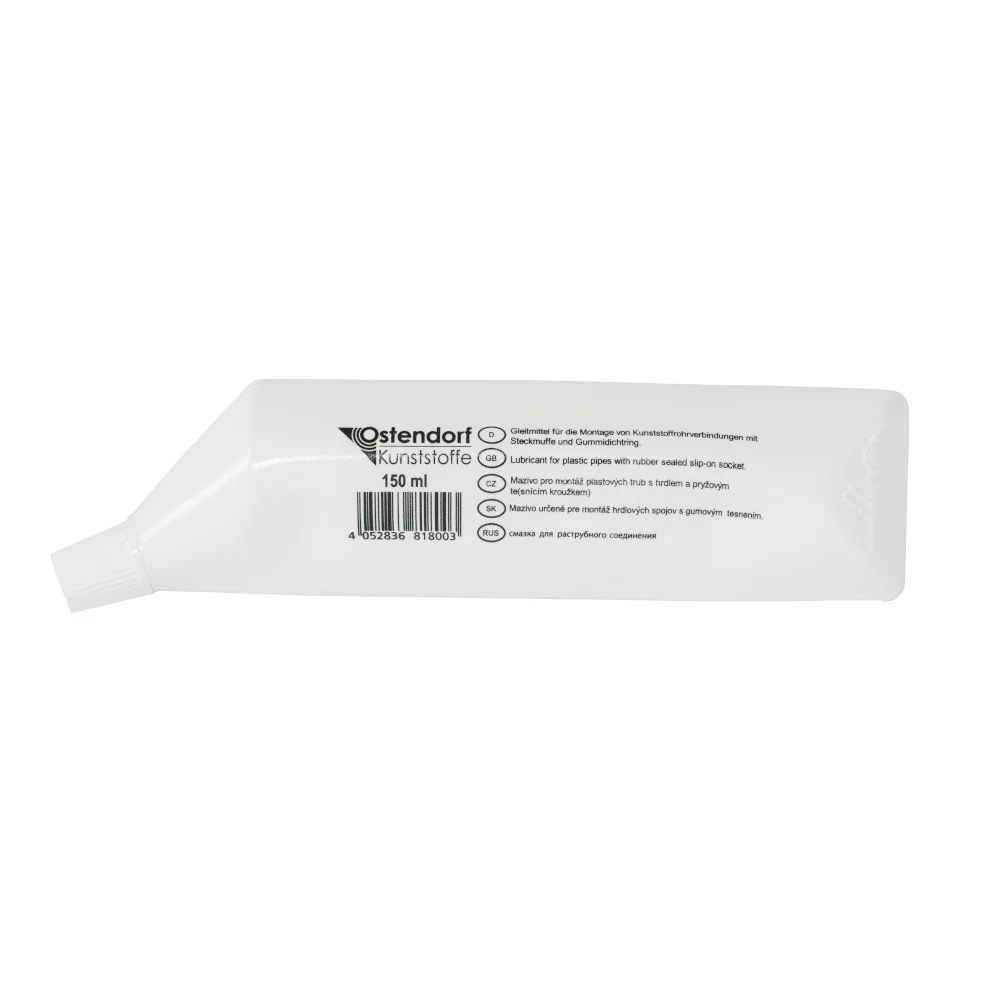

Zur Montage von Kunststoffrohren gehören im Angebot drei Gleitmittelgrößen: 150 ml, 250 ml und 1000 ml. Die kleinen Gebinde eignen sich für einzelne Arbeiten, das große Gebinde für umfangreichere Projekte. Alle drei Produkte sind für Kunststoffrohre bzw. für Kunststoffrohr-Montage benannt. Ein Gleitmittel gehört damit zur Vorbereitung, während Dichtungen, Muffen, Stopfen und Kappen die eigentlichen Systemfunktionen übernehmen.

Für die Planung hilft es, die Teile in vier Gruppen zu trennen: Leitung, Richtung, Übergang und Abdichtung. Ein Leitungsabschnitt benötigt Rohr und Muffe. Eine Richtungsänderung benötigt einen Bogen mit passendem Winkel. Ein Seitenabgang benötigt einen Abzweig mit passender zweiter Dimension. Ein Übergang zu Steinzeug oder Guss benötigt den dafür vorgesehenen Anschluss. Erst wenn diese Funktion geklärt ist, ist die Dimensionsangabe DN/OD 160 vollständig bewertbar.

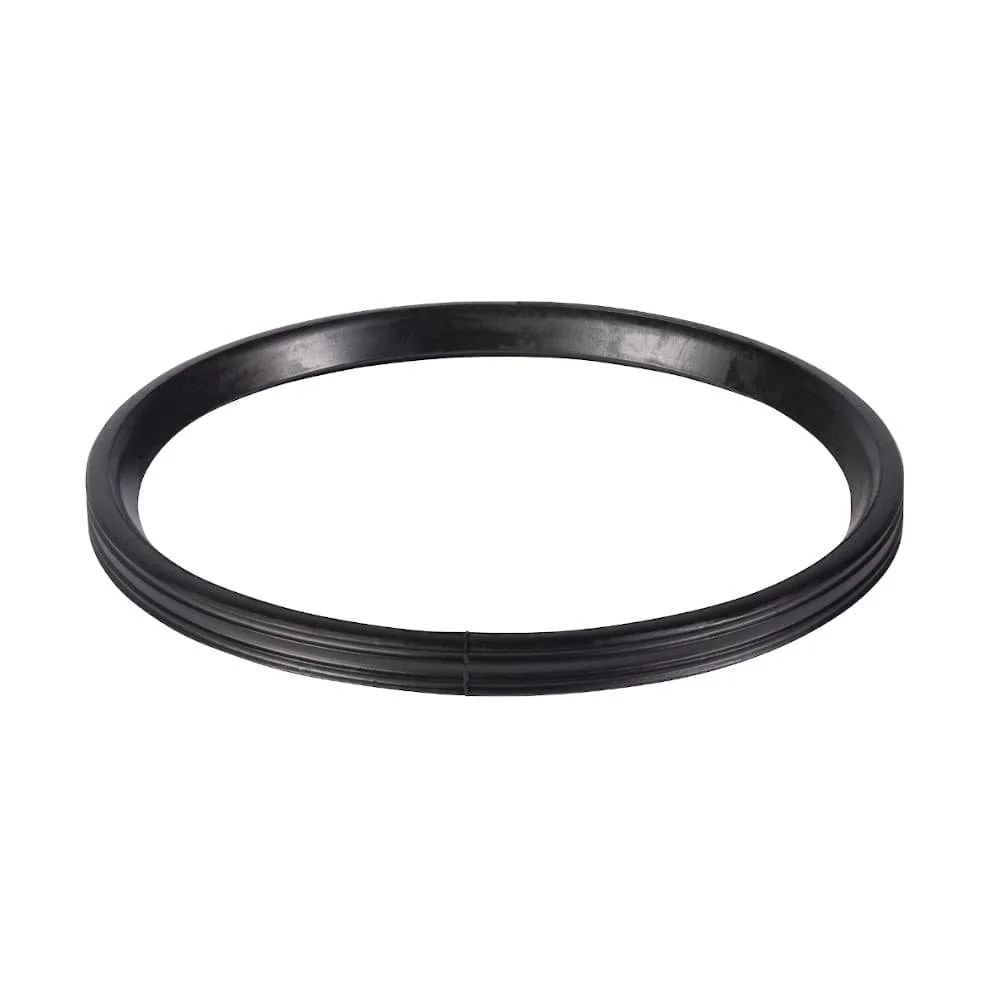

Die Gewichtangaben der Produktseiten reichen von 0,05 kg bei der Lippendichtung bis 2,36 kg beim 1000-mm-SN-4-Rohr. Sie zeigen die Spannweite zwischen kleinem Dichtelement und Rohrabschnitt, sind aber produktabhängig und sollten nicht auf andere Varianten übertragen werden.

Nachbargrößen im Kanalrohrsystem

Wenn ein Projekt andere Querschnitte nutzt, sind die Nachbar-Dimensionen direkt erreichbar. Die folgenden vier Größen grenzen DN/OD 160 im Kanalrohrsystem ab:

Neben diesen vier Dimensionen gibt es auch die Größe DN/OD 315 im Kanalrohrsystem. Sie ist vor allem dann relevant, wenn ein Projekt deutlich über die hier gelisteten Querschnitte hinausgeht. Für den direkten Vergleich mit DN/OD 160 bleiben jedoch zunächst 110, 125 und 200 die naheliegenden Stufen, weil dafür auch Reduzierungen bzw. Abzweige aus der aktuellen Kategorie vorhanden sind.
