DN/OD 315
DN/OD 315 bündelt KG-Rohre und Formteile mit der Maßangabe 315: Bögen, Abzweige, Muffen, Dichtungen, Abschlüsse, Montagehilfen und die Reduktion DN 315/250. Die Übersicht ordnet Winkel, Anschlussweiten und Verbindungsarten, damit sich die passende Produktbezeichnung für die jeweilige Aufgabe schneller einordnen lässt.
Orientierung im DN/OD-315-Sortiment
Die Kategorie bündelt KG-Rohre und Formteile, deren Produktbezeichnungen die Größe 315 mit DN/OD oder DN nennen. Für die Vorauswahl zählt die Aufgabe: Ein Rohr steht für eine gerade Strecke, ein Bogen für eine Richtungsänderung, ein Abzweig für eine zusätzliche Leitung und eine Muffe für eine Verbindung von Rohrenden. Dichtungen, Übergangsstücke, Abschlüsse und Gleitmittel ergänzen diese Bauteile. Die Reduktion DN 315/250 ist als eigenes Rohr-Reduzierstück, Übergangsrohr und Abwasserrohr-Reduktion aufgeführt.
Danach werden die Zahlen und der Winkel aus dem Produktnamen abgeglichen. Bei 315/315 bleibt die Maßfolge auf beiden Seiten gleich benannt; 315/250, 315/200, 315/160, 315/125 und 315/110 stehen für abweichende Anschlussweiten in den gelisteten Abzweigen. Bei Bögen reichen die Angaben von 15 bis 87 Grad. Diese Reihenfolge – Aufgabe, Anschlussweite, Winkel, Verbindungsart – trennt ähnliche Namen voneinander.
1. Aufgabe
Rohr, Bogen, Abzweig, Muffe, Dichtung, Abschluss oder Montagehilfe?
2. Maßfolge
Bei Abzweigen die vollständige Folge wie 315/200 oder 315/250 lesen.
3. Verbindung
Muffe, Übergang zu einer Steinzeugmuffe oder Dichtung als eigene Produktart einordnen.
Bögen nach Winkel und Anschluss prüfen
Bei den Bögen ist der Winkel die erste Trennlinie. Gelistet sind 15, 30, 45 und 87 Grad; die Anschlüsse bleiben in den Produktnamen bei DN/OD 315 oder DN 315. Ein kleiner Winkel steht für eine geringere Richtungsänderung als ein größerer. Für die Auswahl der 45-Grad-Position ist zusätzlich die Produktbezeichnung KG Bogen DN 315 zu unterscheiden; ein Abzweig mit 45 Grad führt dagegen eine zweite Anschlussweite.

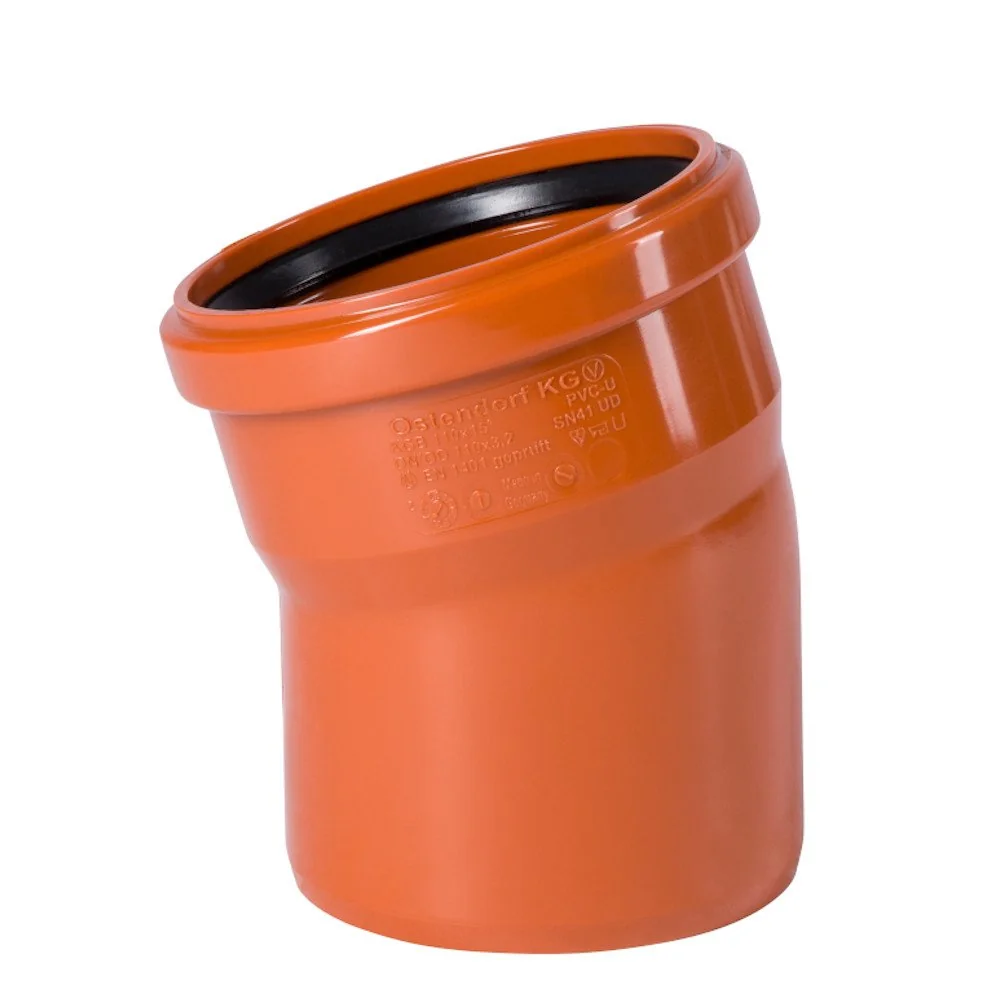

KGB Bogen DN/OD 315 15 Grad: die kleinste in dieser Kategorie gelistete Winkelangabe.

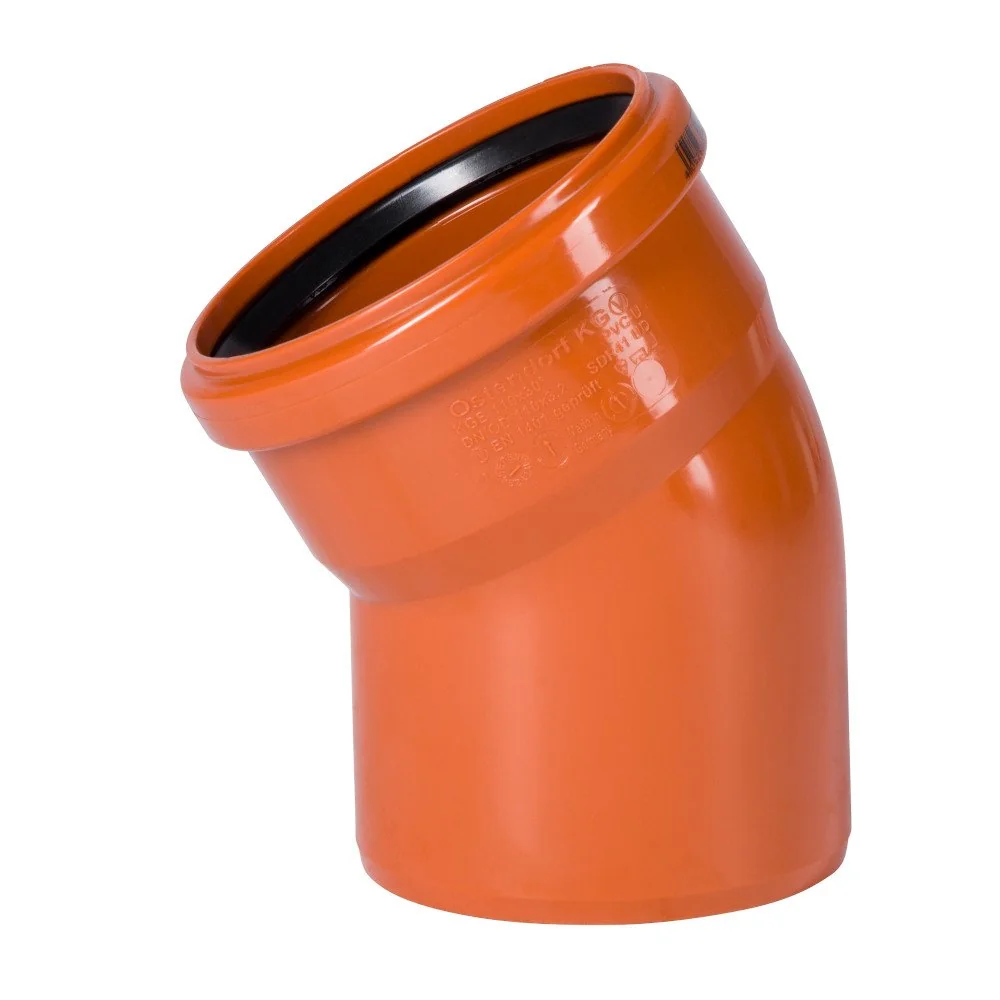

KGB Bogen DN/OD 315 30 Grad: eine mittlere Angabe zwischen 15 und 45 Grad.
KG Bogen DN 315 45 Grad: der Produktname nennt zusätzlich den Abwasserrohrbogen.

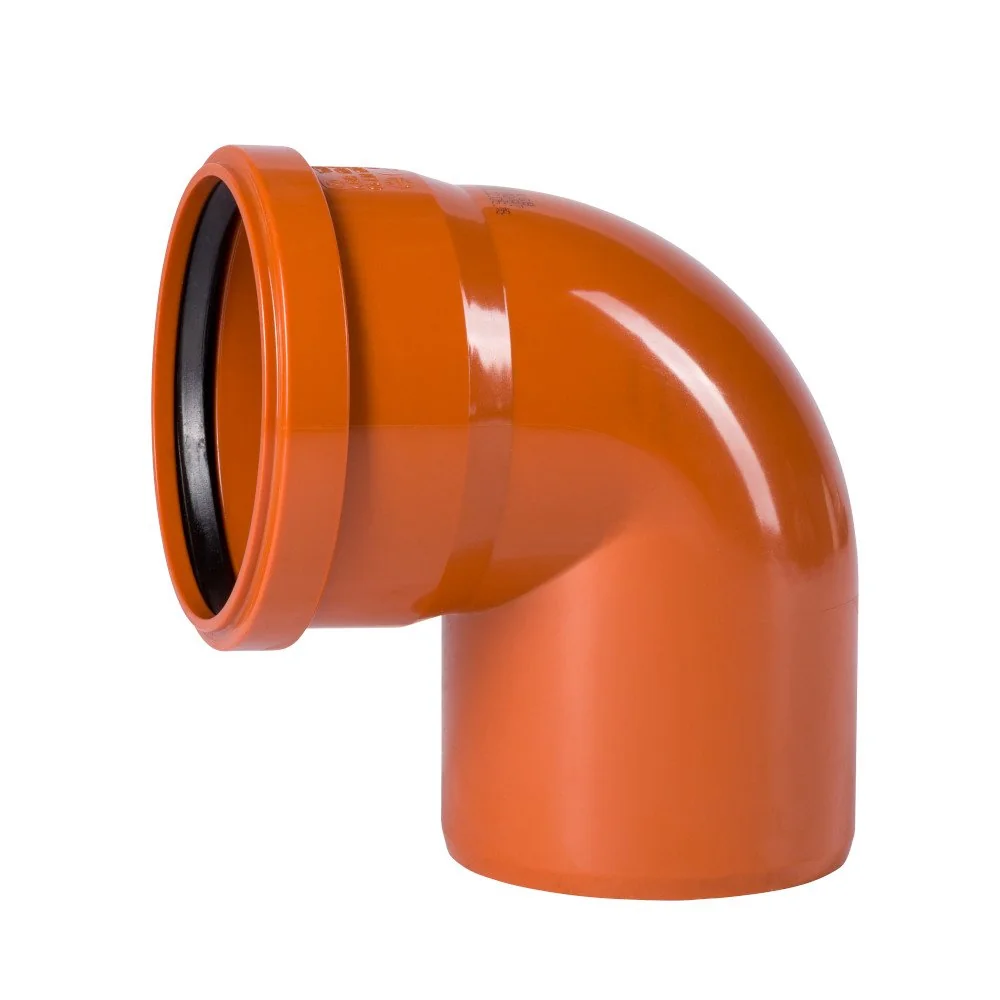

KGB Bogen DN/OD 315 87 Grad: die größte der vier gelisteten Winkelangaben.
Winkel und Bauteilart zusammenlesen
Ein Bogen ist für eine Richtungsänderung benannt; ein Abzweig ist zusätzlich nach zweiter Maßangabe und Winkel zu prüfen. Der Winkel allein reicht deshalb nicht zur Auswahl. Bei gleichem Grundmaß entscheidet die vollständige Bezeichnung, zum Beispiel Bogen statt Abzweig und 45 statt 87 Grad.
Abzweige nach Anschlussweite ordnen

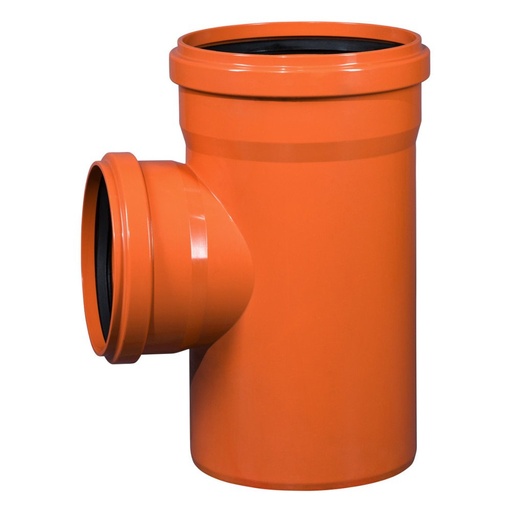

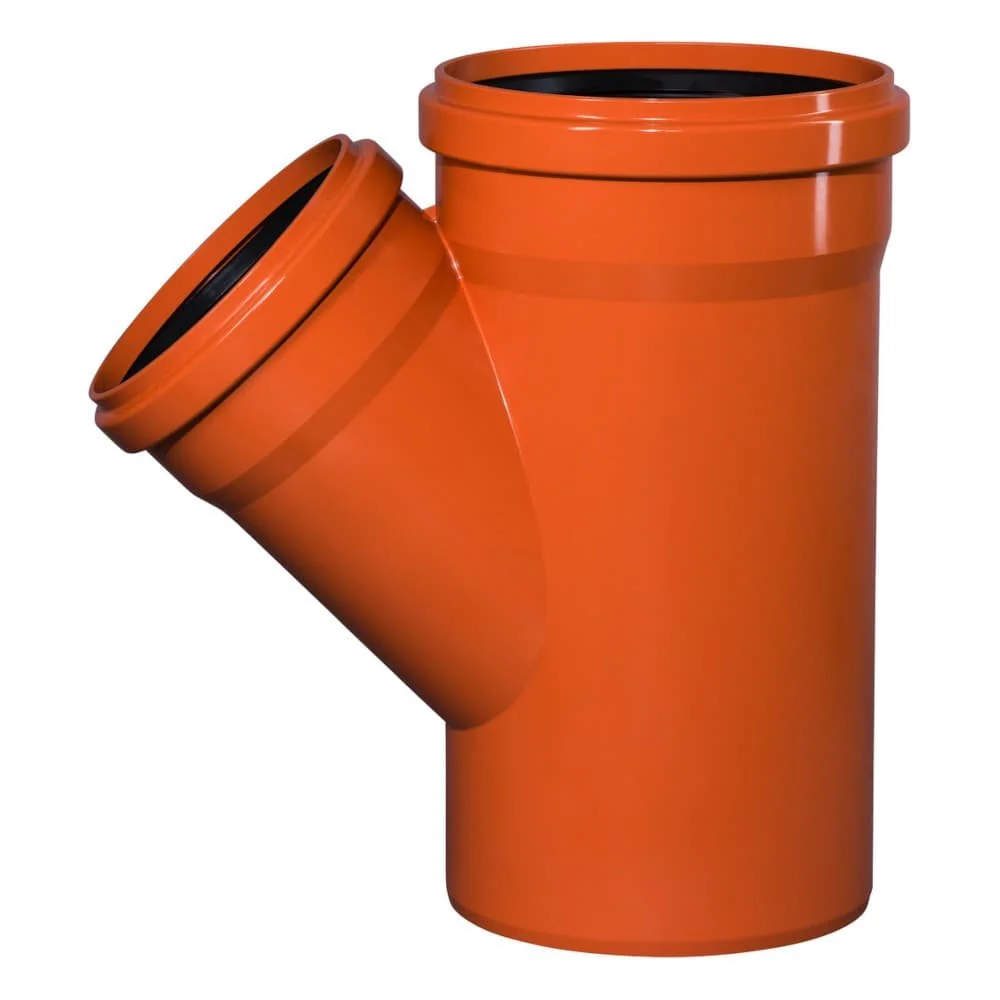

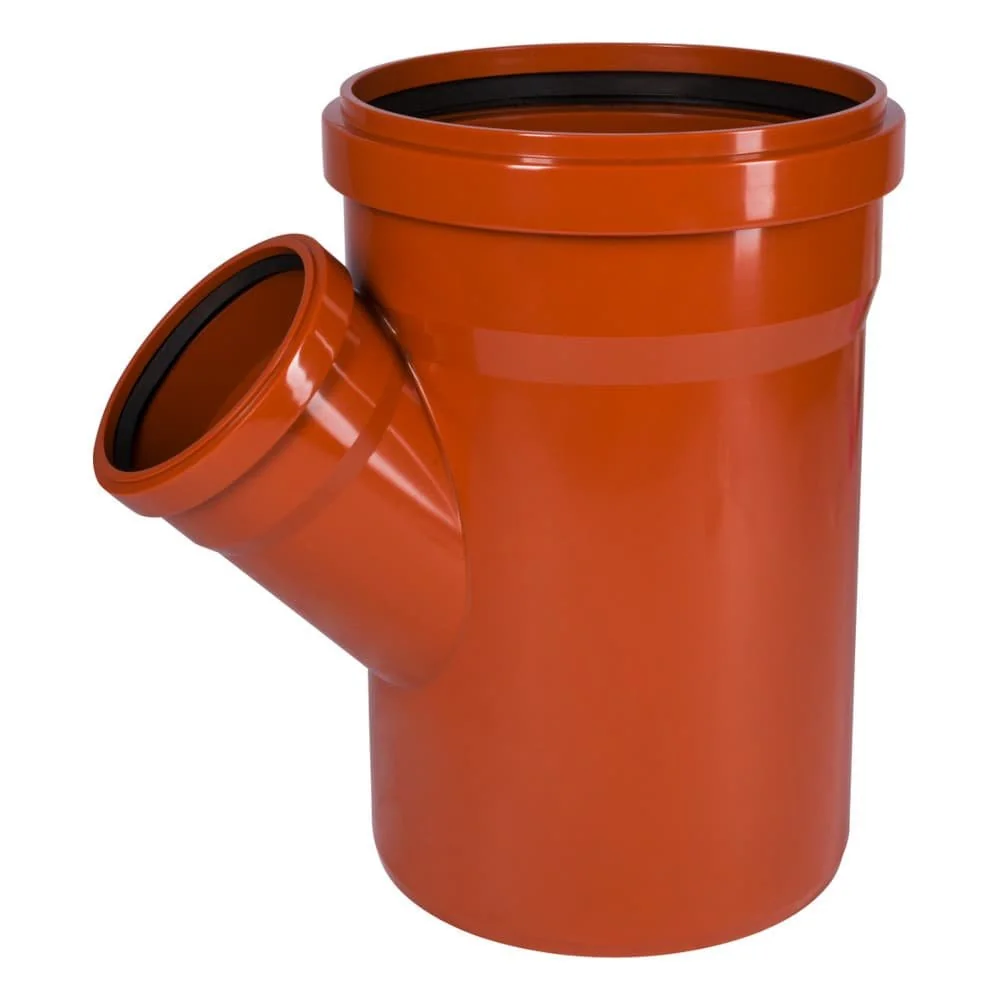

Bei Abzweigen beginnt die Auswahl mit der zweiten Zahl. 315/315 steht für die in der Bezeichnung gleiche Maßfolge; 315/250, 315/200, 315/160, 315/125 und 315/110 sind als weitere Anschlussweiten aufgeführt. Dazu kommt die Winkelangabe: Für 315/200 sind 45 und 87 Grad gelistet, für 315/110 ebenfalls 45 und 87 Grad. 315/250 erscheint als 45-Grad-KGEA-Abzweig und als 87-Grad-KG-Rohr-Abzweig.

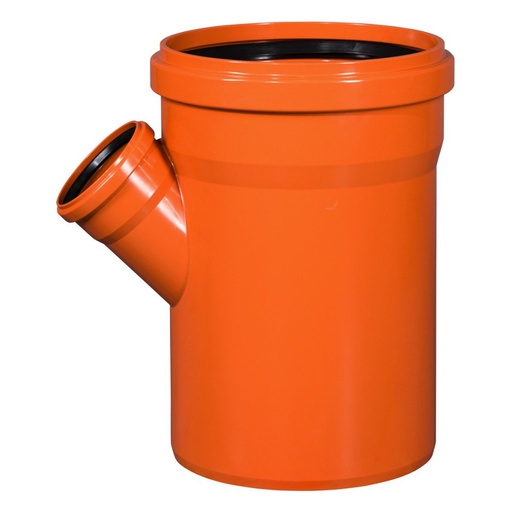

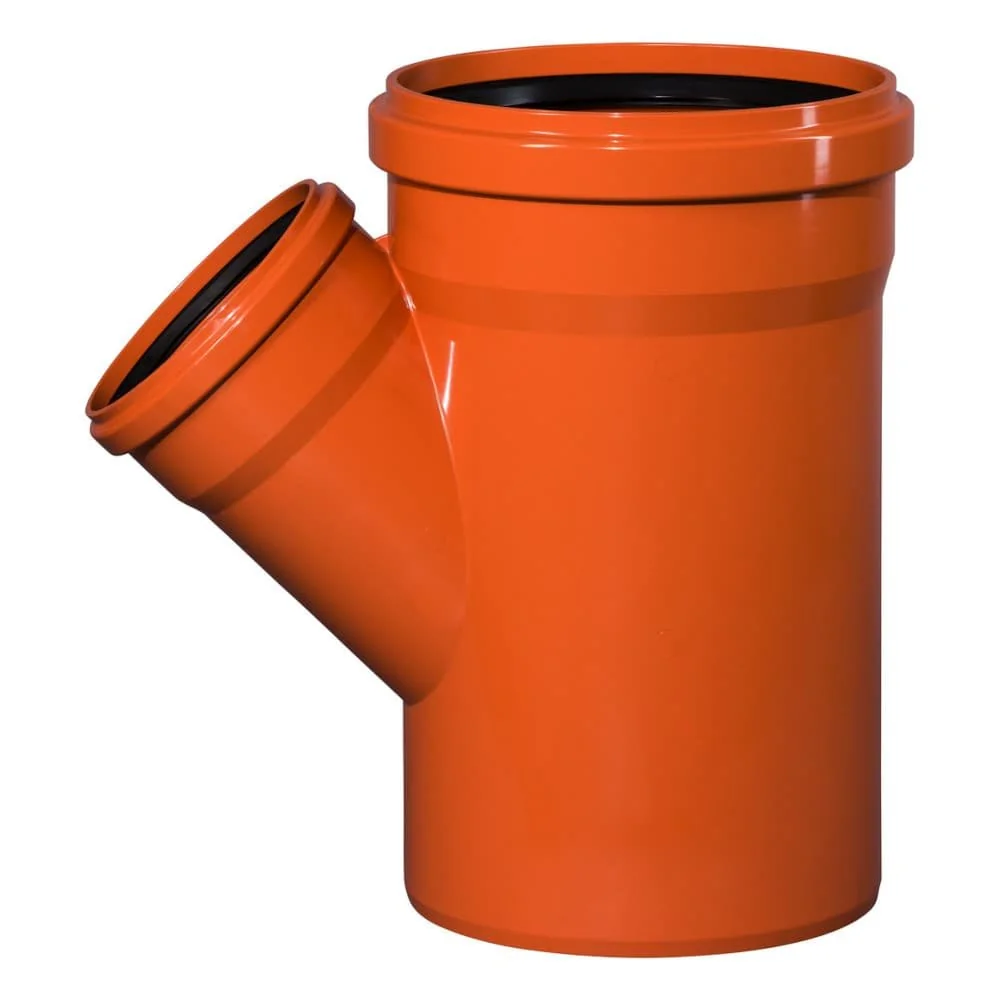

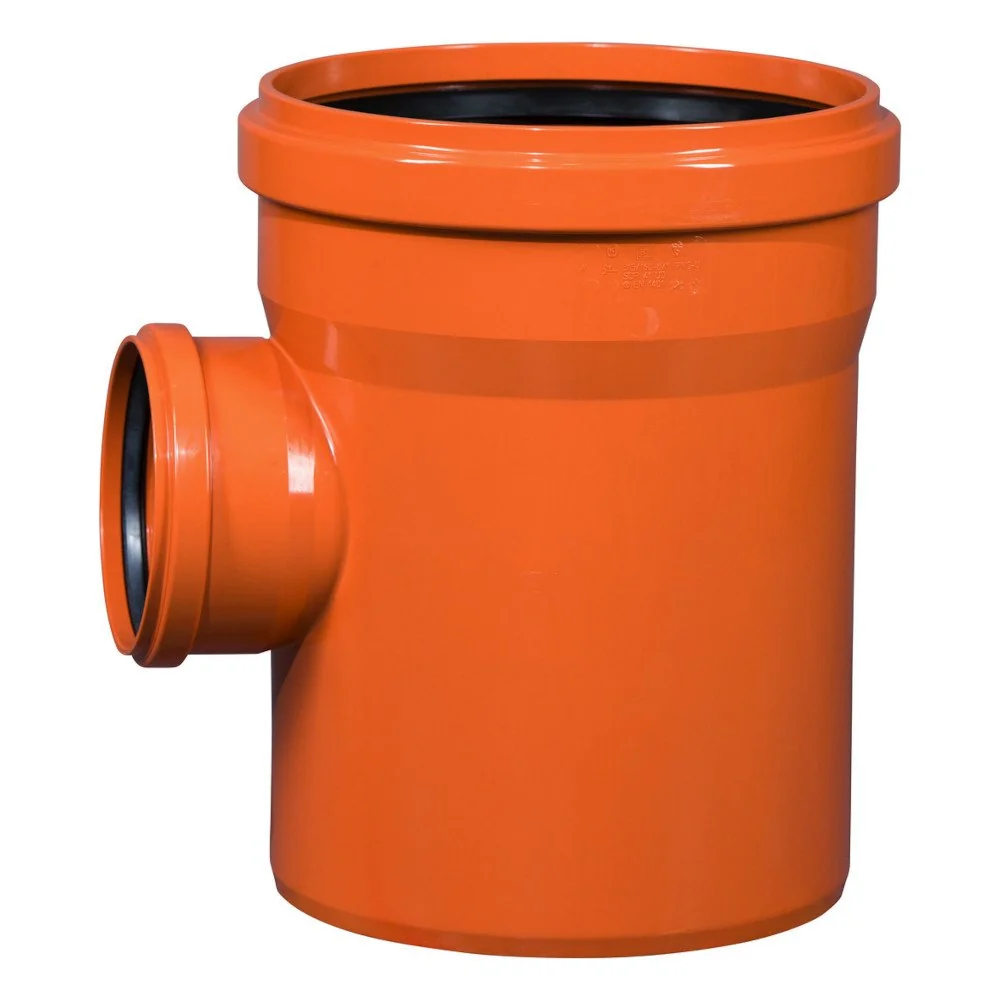

Auch die Schreibweise des Produktnamens unterscheidet Positionen: Der Artikel „KG Rohr Abzweig DN 315, Abwasserrohr Abzweig, PVC Abzweig“ steht als eigene Bezeichnung daneben. Der KG Rohr Abzweig 315/200 mm, 45 Grad nennt dagegen beide Maßangaben und den Winkel.

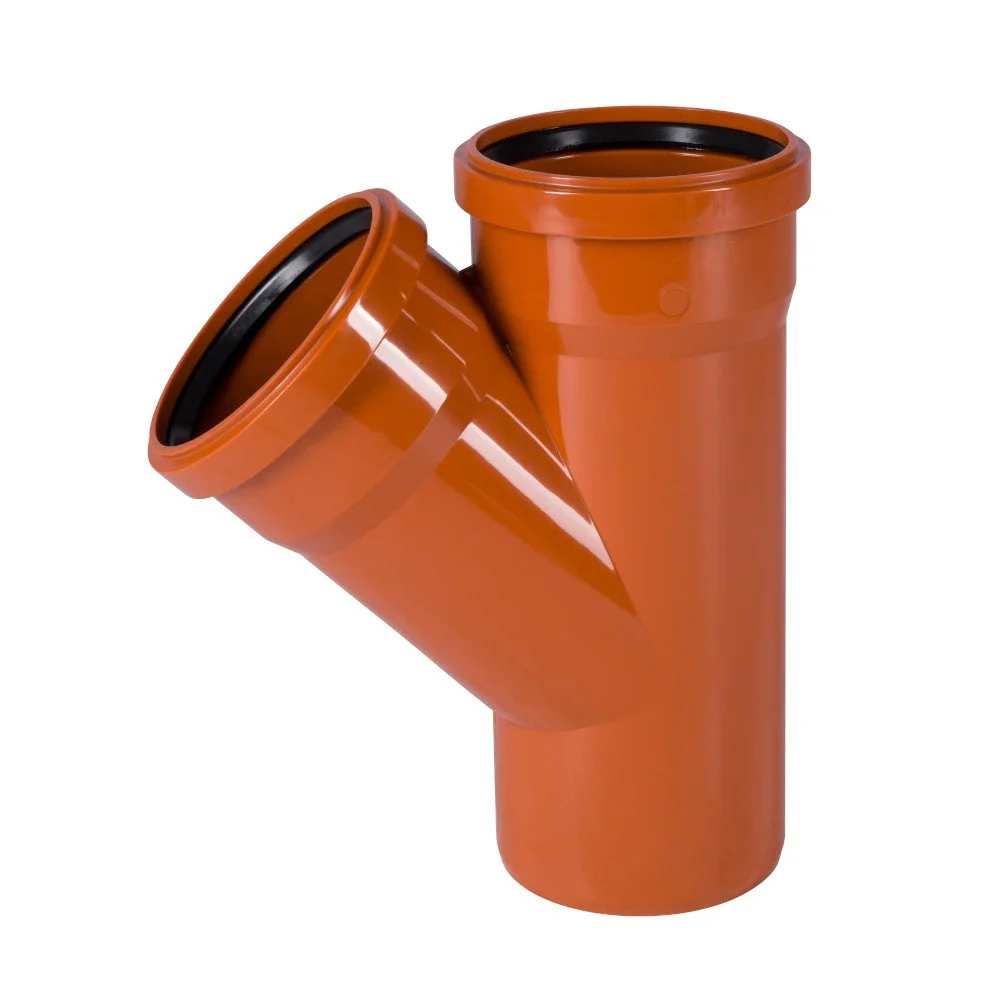

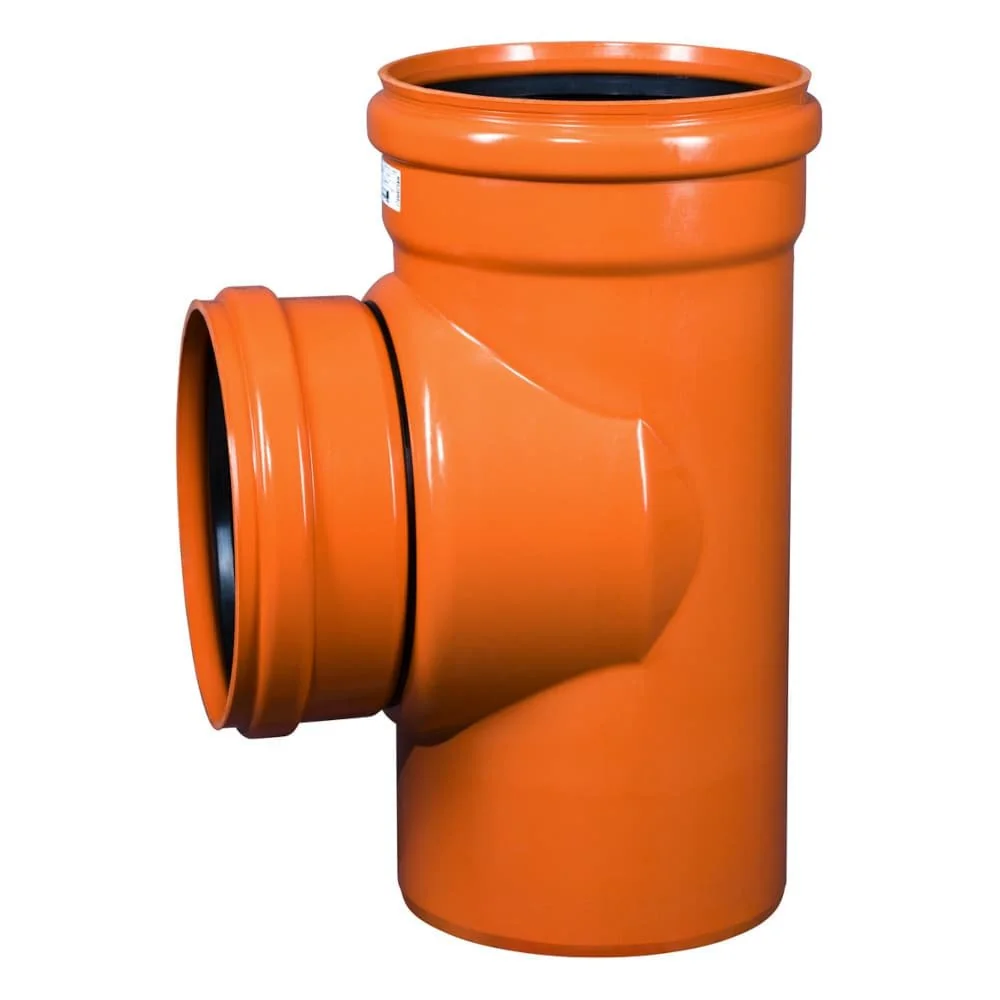

315/315
Als 45-Grad- und als 87-Grad-Abzweig in getrennten Produktnamen gelistet.
315/250
45 Grad und 87 Grad erscheinen in getrennten Abzweigpositionen.

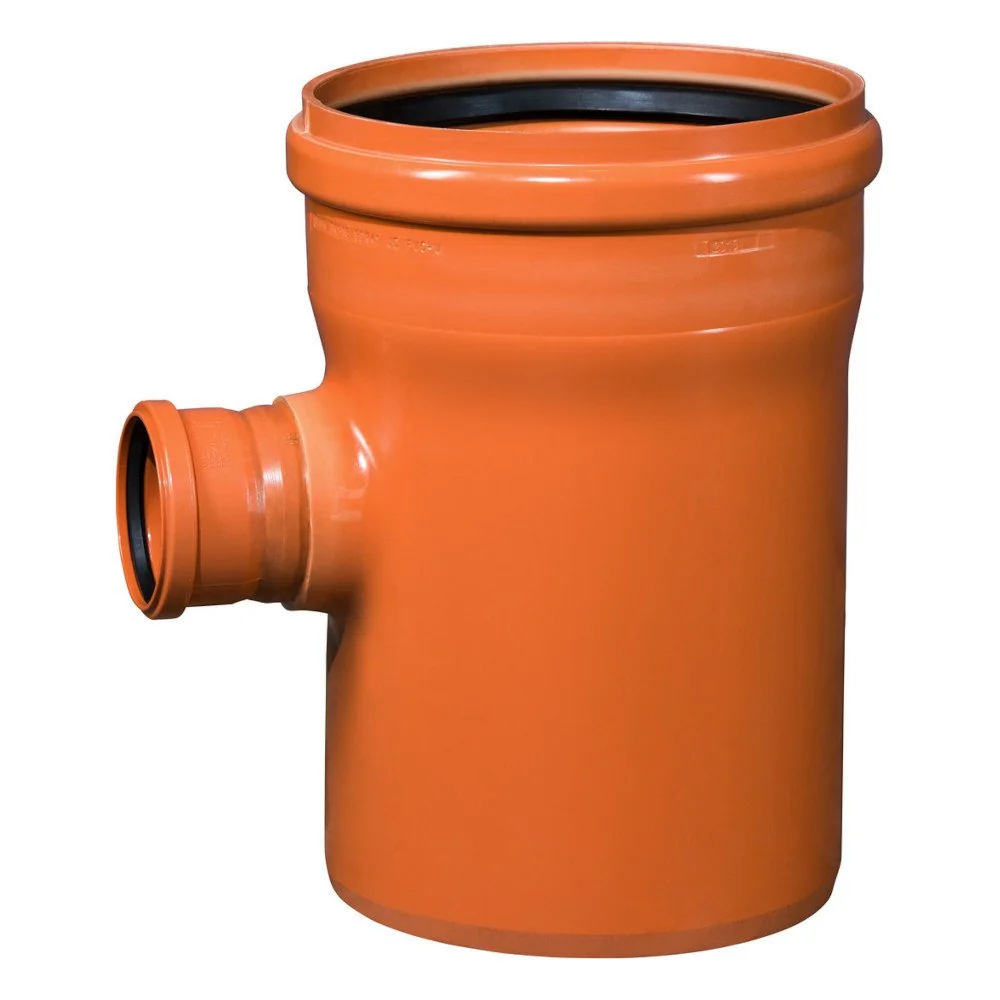

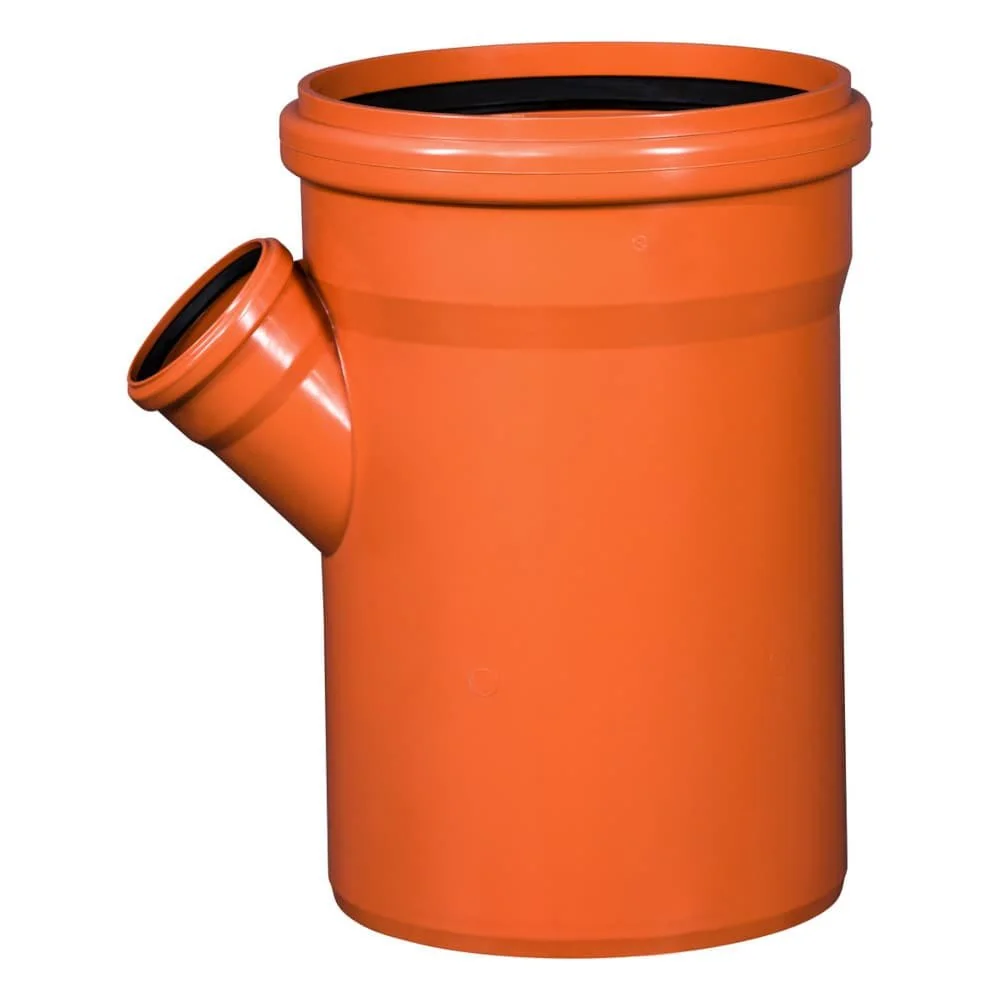

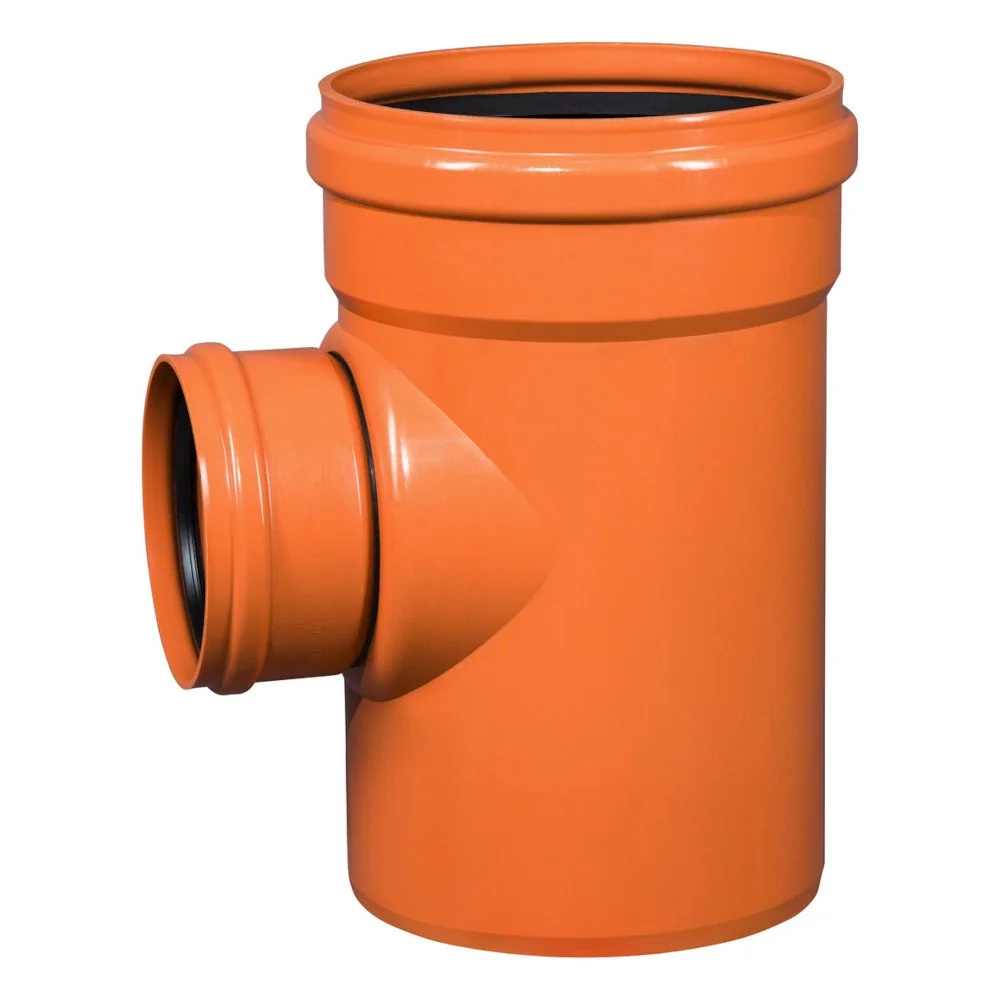

315/200 und 315/110
Für beide Maßfolgen sind in der Kategorie 45 und 87 Grad genannt.
Erst Anschlussweite, dann Winkel
Die gleiche zweite Zahl kann mit unterschiedlichen Winkeln auftreten. Deshalb werden bei einem Abzweig zuerst 315/315, 315/250, 315/200, 315/160, 315/125 oder 315/110 und danach 45 oder 87 Grad miteinander verglichen.
Reduktion und Übergänge

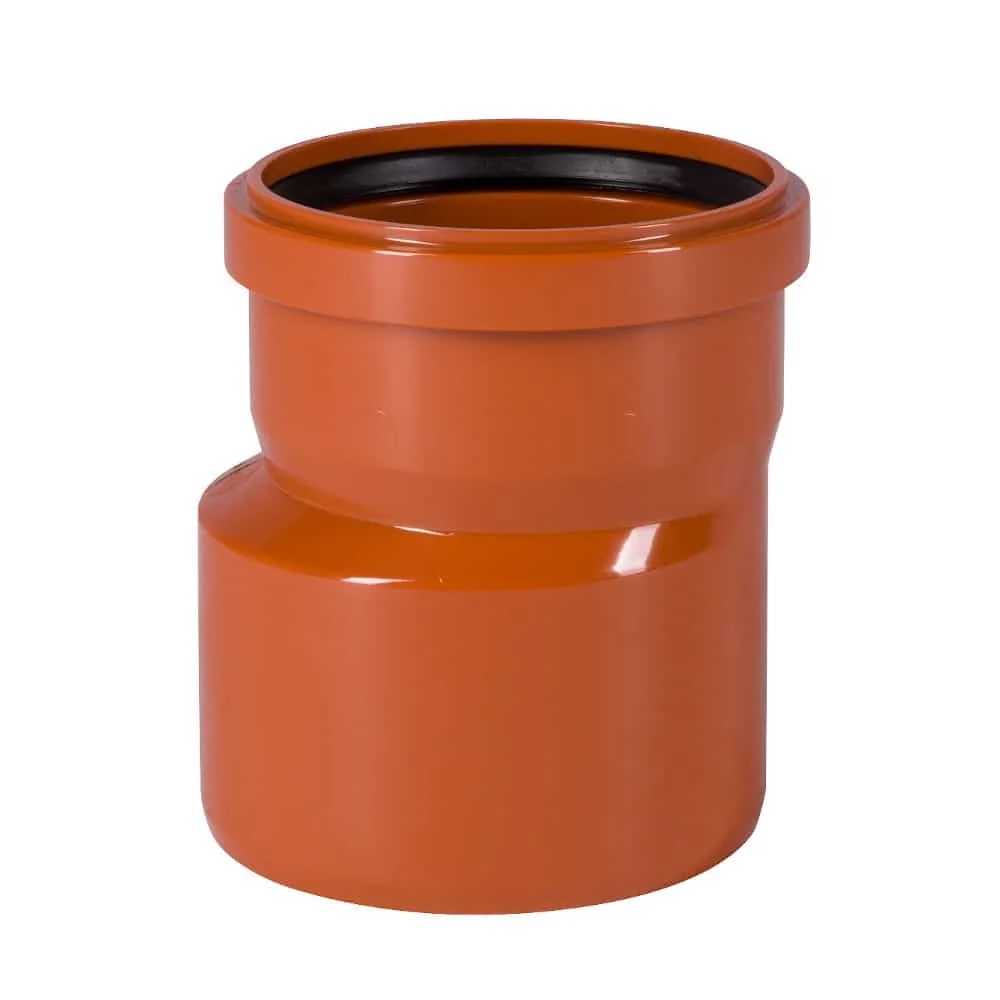

Die Reduktion DN 315/250 ist eine eigene Position mit den Bezeichnungen „Rohr Reduzierstück“, „Übergangsrohr“ und „Abwasserrohr Reduktion“. Sie gehört damit in die Prüfung von Übergängen und nicht in die Reihe der Bögen. Für weitere Übergänge sind der KGUSM Anschluss DN/OD 315 als Übergangsstück sowie ein KG Rohr Kanalrohr Anschluss mit Steinzeug Spitzende gelistet. Das KGF Schachtfutter DN/OD 315/240 trägt eine andere Maßfolge; bei solchen Artikeln sollte die komplette Kombination vor der Zuordnung gelesen werden.

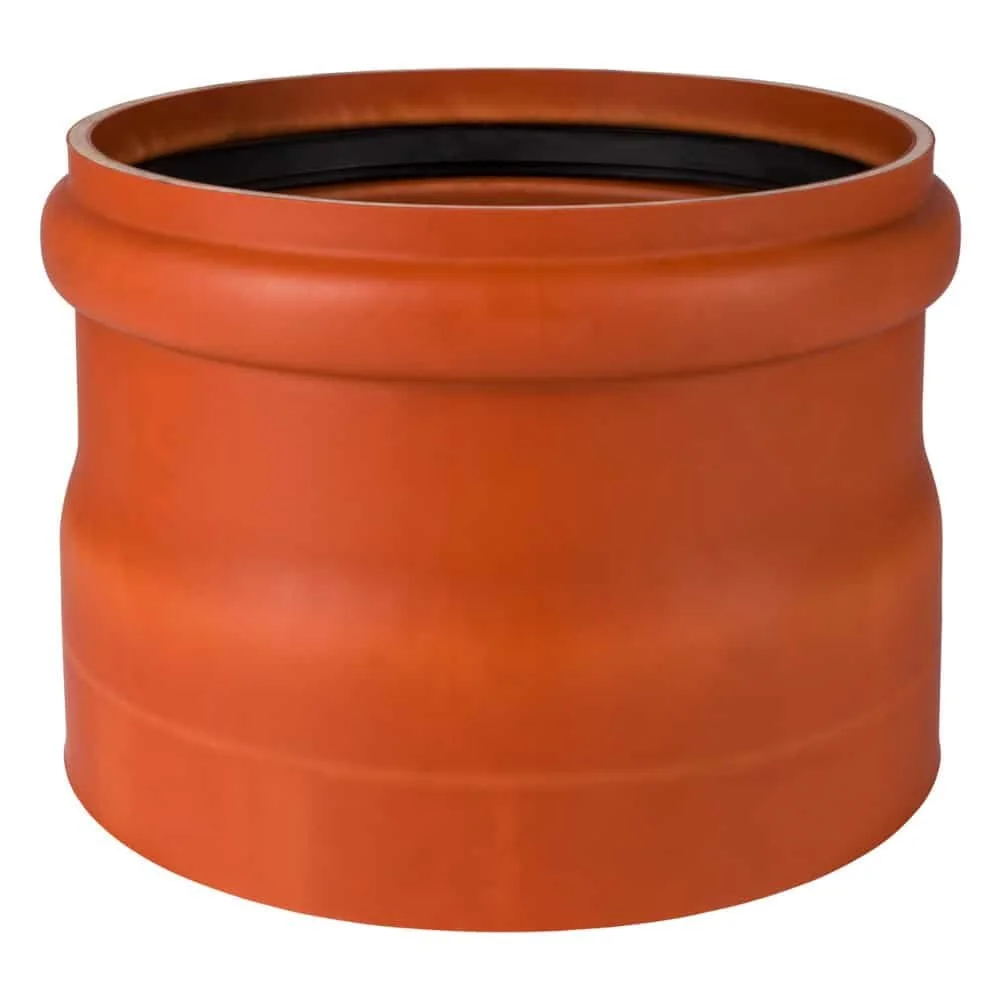

KGUSM-Anschluss
Die Produktkarte nennt den Anschluss für Steinzeugmuffen und die Maßangabe DN/OD 315.
Schachtfutter
KGF Schachtfutter DN/OD 315/240: eine eigene Kombination aus zwei Maßangaben.
Muffen und Dichtungen richtig trennen

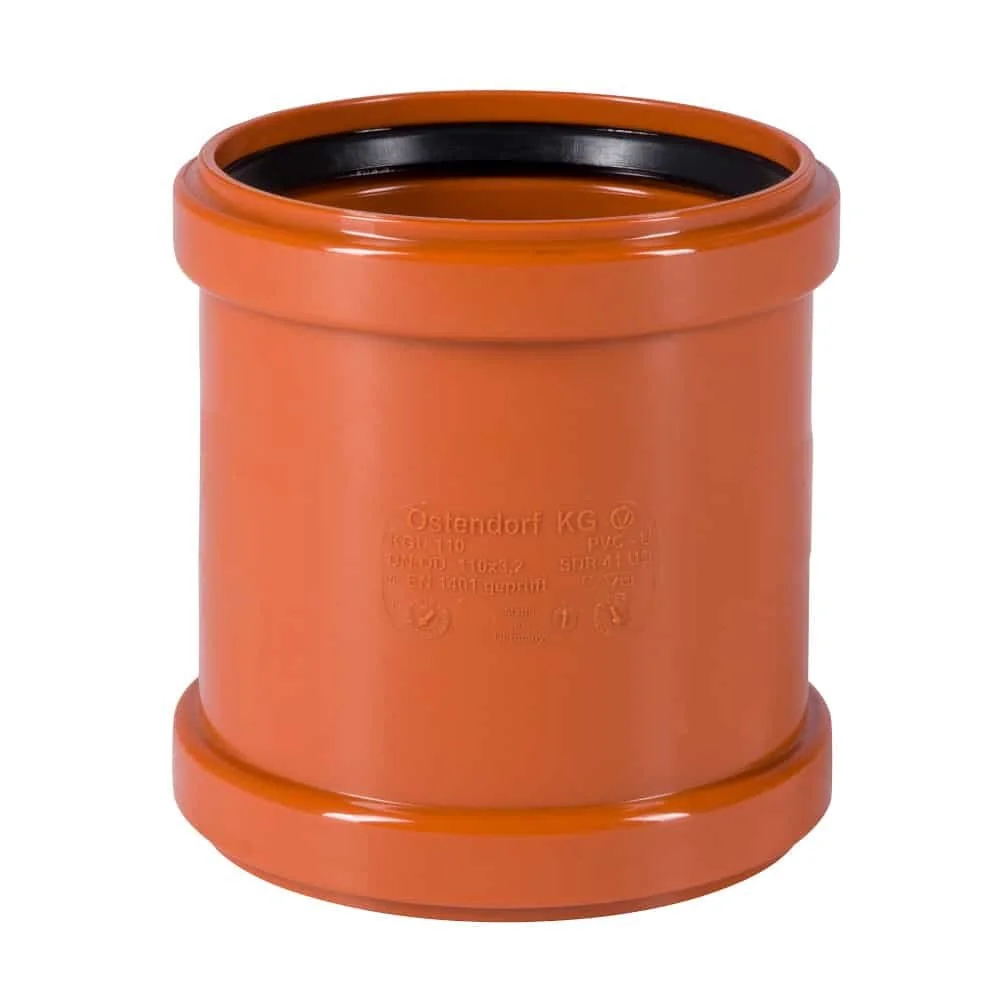

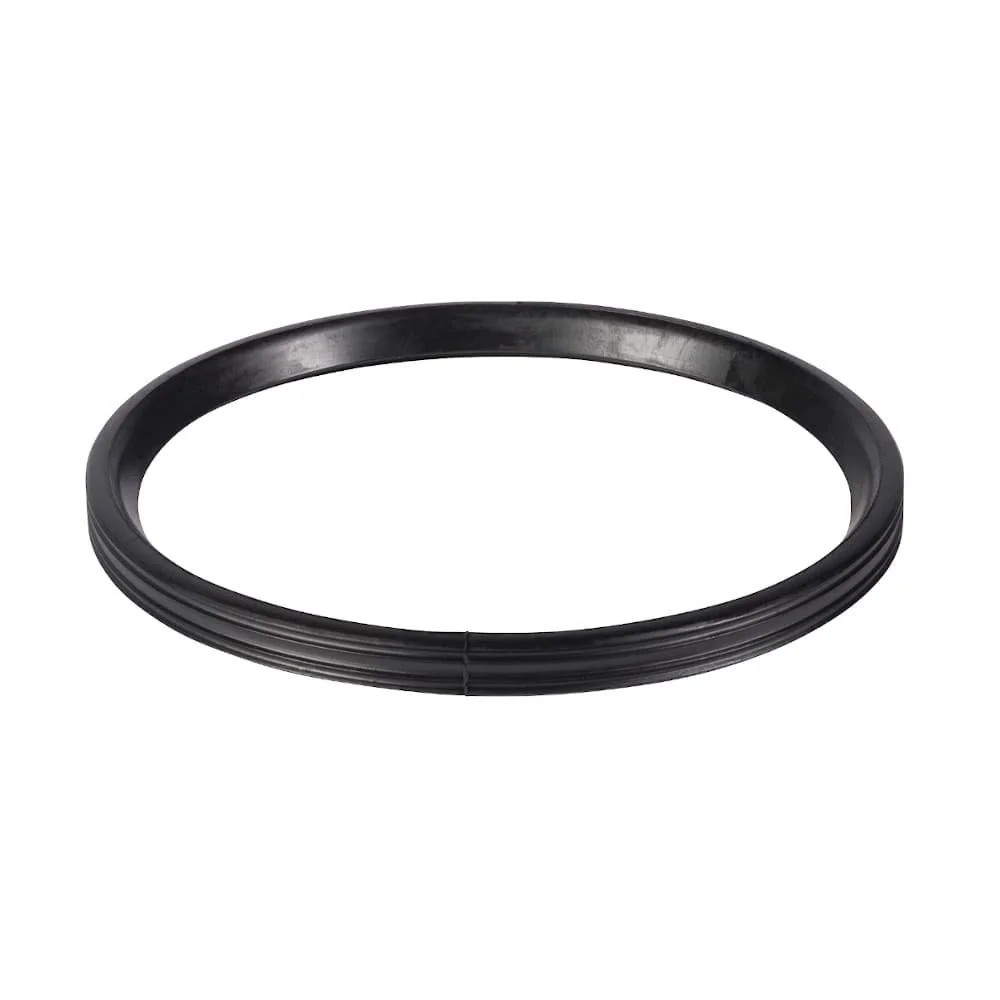

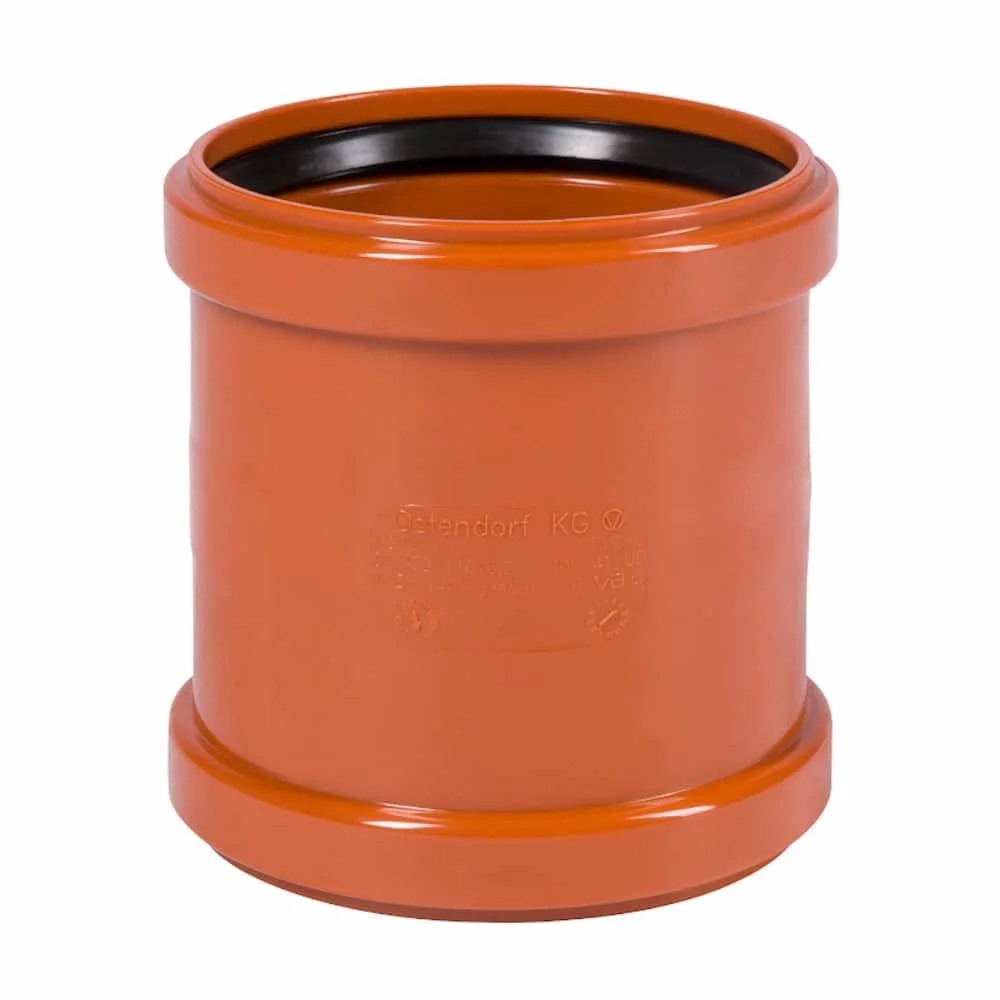

Für Rohrstöße ist die KGMM Doppelmuffe DN/OD 315 als eigene Produktart aufgeführt. Zusätzlich gibt es eine Überschiebmuffe für KG Rohr DN 315 sowie den KGM Muffenstopfen DN/OD 315. Die Namen unterscheiden damit Verbindung und Abschluss. Die Dichtungen werden ebenfalls getrennt benannt: Profilring für KG-Rohre DN 315, Anschlussdichtung BA-M DN/OD 315, Ersatzlippendichtring für KG Rohr DN 315 und NBR-Dichtung DN 315.

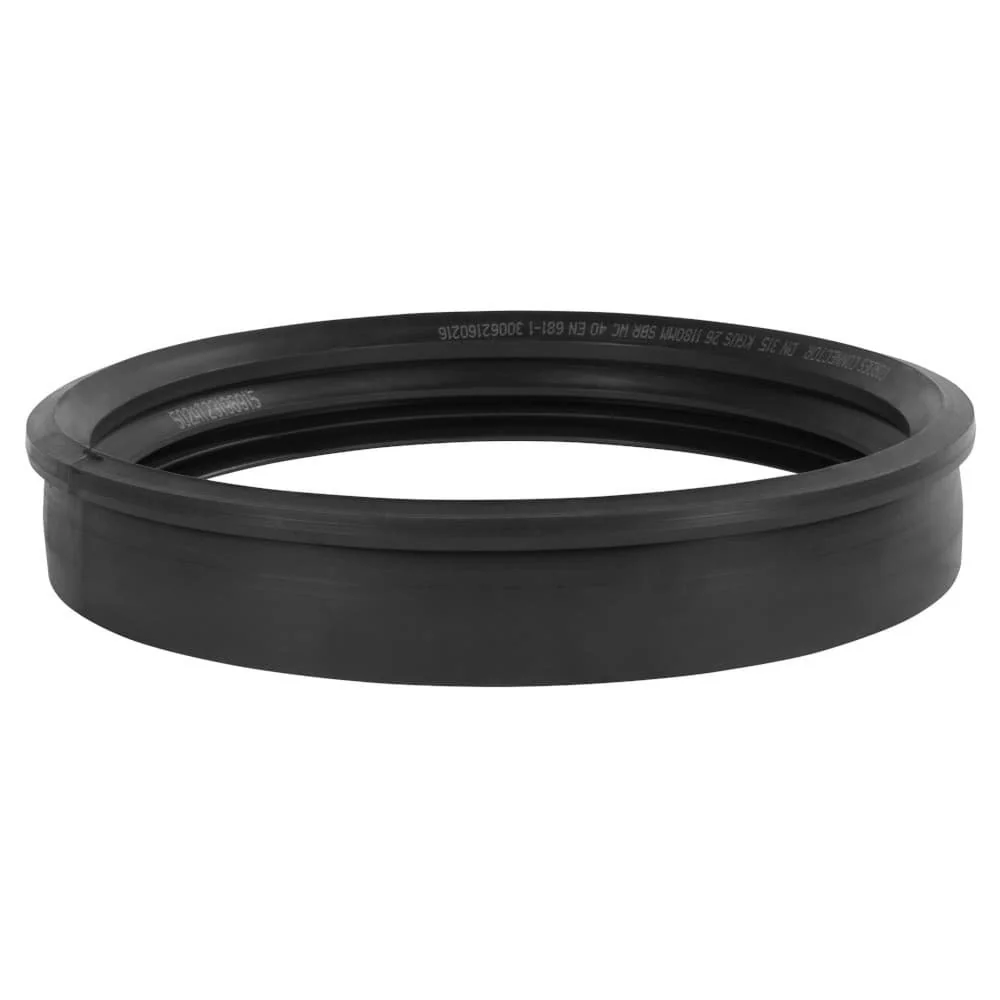

Profilring
Für KG-Rohre DN 315 geführt; die Produktkarte beschreibt ihn als Dichtung im KG-System.

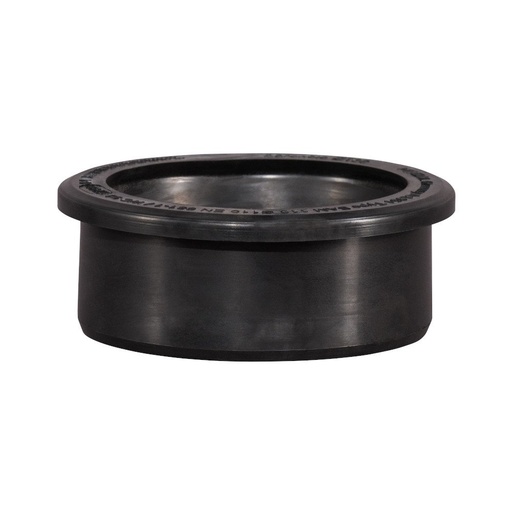

Anschlussdichtung
Als Anschlussdichtung BA-M DN/OD 315 bezeichnet und damit von der Profilring-Position getrennt.
NBR-Dichtung
Als ölbeständige NBR-Dichtung benannt; sie deckt die separat ausgewiesene ölbeständige Variante ab.
Dichtungsaufgabe vor Maßangabe
Die Maßangabe DN 315 oder DN/OD 315 allein beschreibt nicht die Dichtungsart. Für den Ersatz eines vorhandenen Rings ist der Begriff Ersatzlippendichtring relevant; für die im Artikel genannte BA-M-Ausführung die Anschlussdichtung. Die NBR-Position ist durch den Zusatz ölbeständig gekennzeichnet und sollte deshalb als eigene Auswahl behandelt werden.
Rohre, Reinigung und Abschlüsse

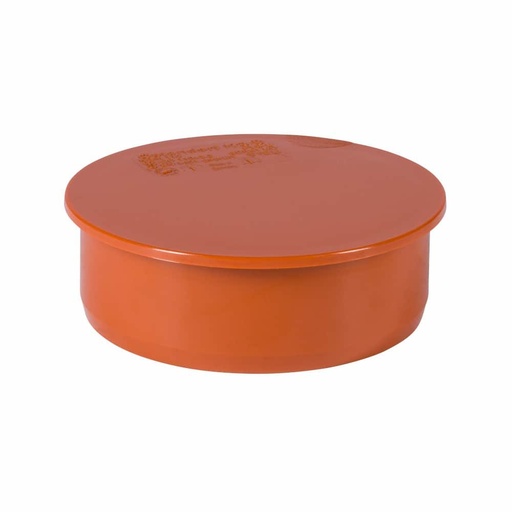

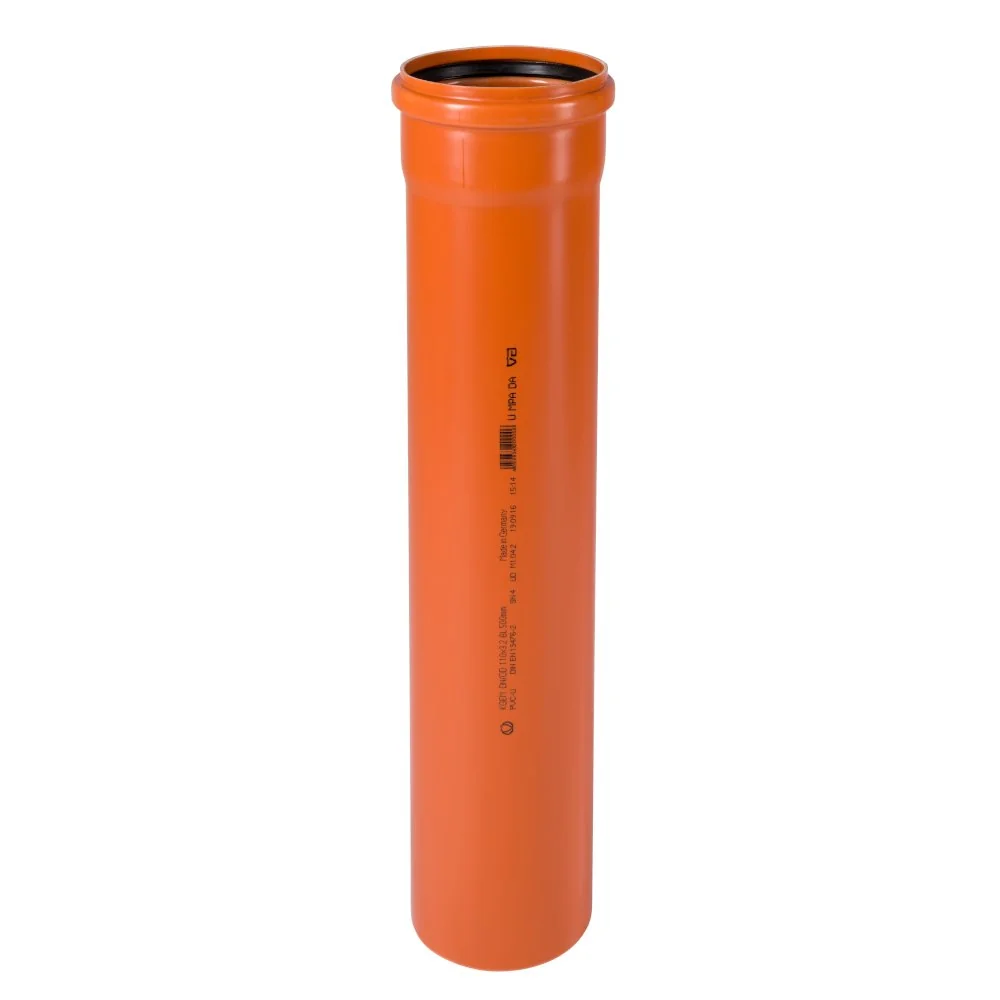

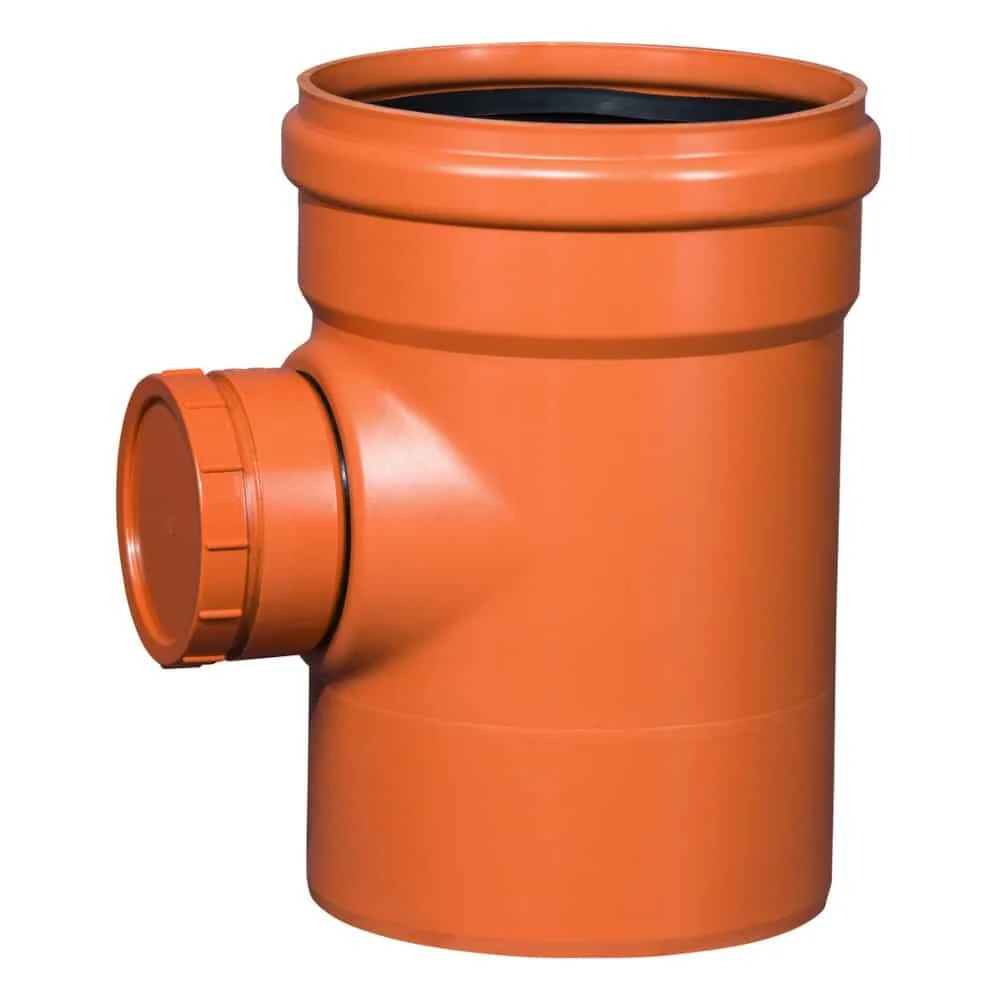

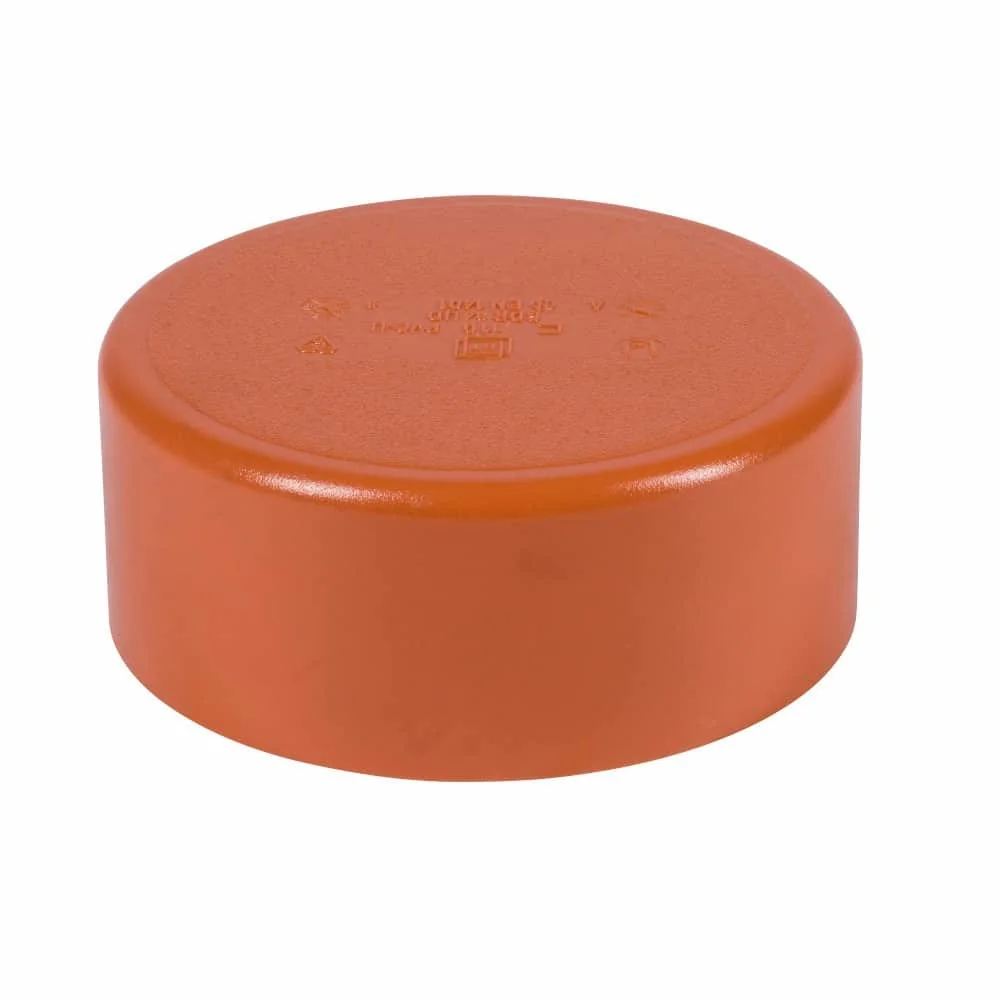

Neben Formstücken steht ein gerades KGEM Rohr SN 4 DN/OD 315 x 1000 mm in der Kategorie. Ein Reinigungsrohr DN 315 mit Deckel, eine Endkappe DN/OD 315, ein KGM Muffenstopfen DN/OD 315 und ein Schachtfutter DN/OD 315/240 ergänzen die Produktarten. Die Bezeichnung zeigt jeweils, ob es um Rohrstrecke, Reinigung, Abschluss oder eine andere Maßfolge geht.
Abschluss oder Zugang?
Das Reinigungsrohr wird mit Deckel benannt und ist dadurch von der Endkappe und dem Muffenstopfen als eigenen Abschlussbezeichnungen unterscheidbar. Das Schachtfutter trägt die Maßfolge 315/240. Bei diesen Positionen entscheidet daher die Funktion im Namen zusammen mit der vollständigen Maßangabe.
Montagehilfe nach Füllmenge einordnen

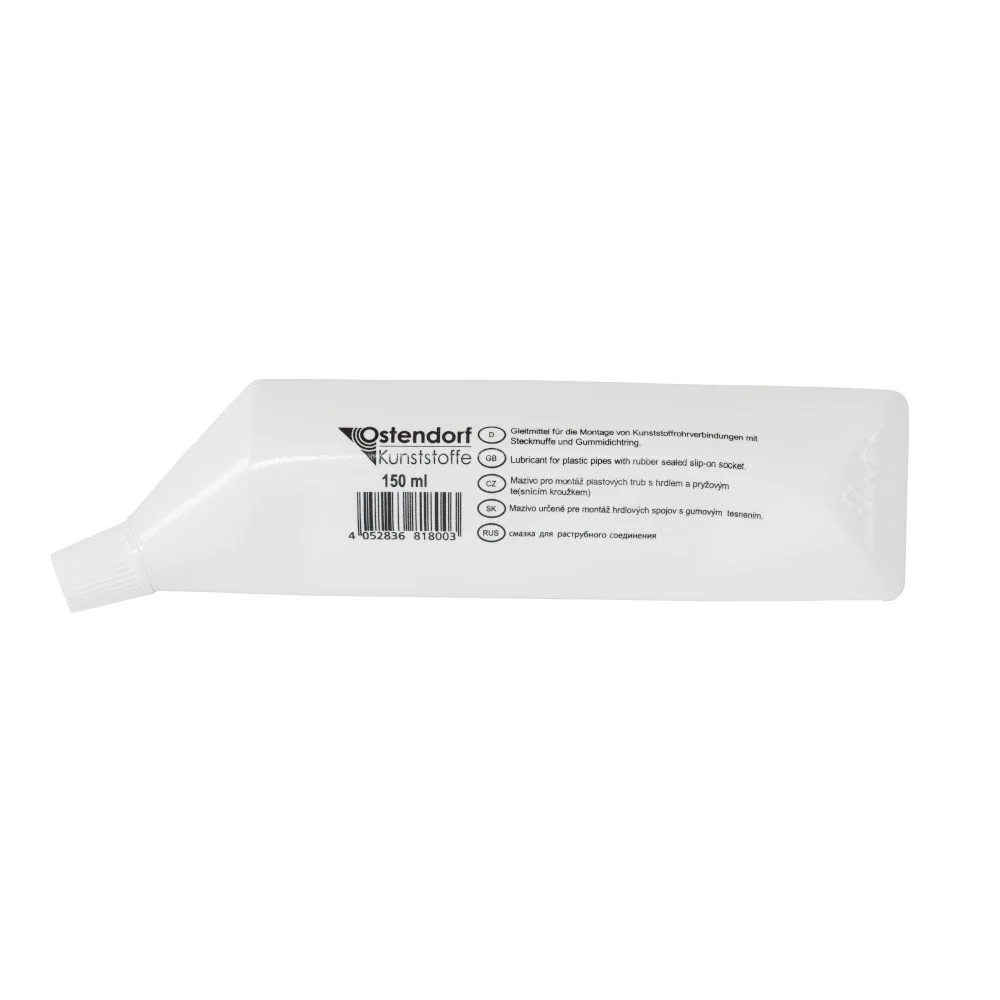

Für die Montage führt die Kategorie zwei KG-Rohr-Gleitmittel: eine Position mit 150 ml und eine mit 1000 ml. Die 150-ml-Version nennt zusätzlich Gummidichtung, die 1000-ml-Version wird als Rohr-Gleitmittel und Montagehilfe bezeichnet. Die Füllmenge und der genaue Produktname sind damit die entscheidenden Vergleichspunkte.
150 ml
KG-Rohr-Gleitmittel mit dem zusätzlichen Hinweis Gummidichtung im Namen.
1000 ml
KG-Rohr-Gleitmittel als Montagehilfe mit der größeren genannten Füllmenge.
Häufige Fragen zu DN/OD 315
Worin unterscheiden sich DN/OD 315 und DN 315?
DN/OD und DN sind im Sortiment unterschiedliche Schreibweisen in den Produktnamen. Sie sollten deshalb nicht allein wegen der Abkürzung gleichgesetzt werden. Für die Verbindung zählt die vollständige Artikelangabe: Maßfolge wie 315/200 oder 315/250, Bauteilart und genannte Anschlussart werden zusammen betrachtet.
Welche Anschlussweite hat ein Abzweig?
Bei den gelisteten Abzweigen steht die zweite Zahl für die jeweilige Anschlussweite in der Produktbezeichnung: 315/315, 315/250, 315/200, 315/160, 315/125 oder 315/110. Danach wird der angegebene Winkel verglichen. Ein Artikel ohne zweite Maßfolge wird über seine vollständige Bezeichnung eingeordnet.
Welche Bogenwinkel stehen zur Auswahl?
Die Produktnamen nennen 15, 30, 45 und 87 Grad. Der Winkel ist bei einem Bogen die zentrale Unterscheidung; bei einem Abzweig müssen zusätzlich die zweite Maßangabe und die konkrete Bauteilart gelesen werden.
Wozu dient die NBR-Dichtung?
Sie wird als ölbeständige NBR-Dichtung DN 315 geführt. Ihre separate Aufgabe ist die Auswahl einer Dichtung, bei der im Produktnamen Ölbeständigkeit genannt wird; sie ersetzt nicht automatisch Profilring, Anschlussdichtung BA-M oder Ersatzlippendichtring.
Wie wird die Reduktion DN 315/250 eingeordnet?
Sie ist als KG Reduktion, Rohr Reduzierstück, Übergangsrohr und Abwasserrohr Reduktion gelistet. Die Maßfolge 315/250 unterscheidet sie von den Abzweigen; für die Auswahl bleibt die vollständige Bezeichnung des Übergangsstücks maßgeblich.
Weitere Durchmesser im Kanalrohrsystem
Für andere Maßebenen im selben Kanalrohrsystem gibt es direkte Nachbarkategorien. Die verlinkten Ebenen führen DN/OD 110, DN/OD 160, DN/OD 200 und DN/OD 250 und helfen bei der Einordnung des benötigten Maßes.
- DN/OD 110
Nachbarebene 110 - DN/OD 160
Nachbarebene 160 - DN/OD 200
Nachbarebene 200 - DN/OD 250
Nachbarebene 250
Kurzübersicht für die Auswahl
Für Bögen zählt der Winkel 15, 30, 45 oder 87 Grad; für Abzweige zuerst die Anschlussweite 315/315, 315/250, 315/200, 315/160, 315/125 oder 315/110 und danach der vorhandene Winkel. Muffen, KGUSM-Anschluss, Profilring, BA-M-Anschlussdichtung, Ersatzlippendichtring und ölbeständige NBR-Dichtung stehen für unterschiedliche Verbindungsaufgaben. Die Reduktion DN 315/250 ist als eigener Übergang aufgeführt. Rohr, Reinigungsrohr, Kappe, Muffenstopfen und Schachtfutter ergänzen die Auswahl; Gleitmittel gibt es mit 150 ml und 1000 ml. So lässt sich die passende Position über Funktion, vollständige Maßfolge und genaue Artikelbezeichnung einordnen.
